Trong lĩnh vực cơ khí chính xác, vít me đai ốc bi (ball screw) đã khẳng định vị thế là một trong những cơ cấu truyền động tuyến tính tiên tiến và hiệu quả nhất. Với khả năng chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao, chúng trở thành thành phần không thể thiếu trong nhiều hệ thống tự động hóa hiện đại. Tuy nhiên, để tối ưu hóa hiệu suất và lựa chọn phù hợp cho từng ứng dụng, việc nắm rõ ưu nhược điểm của vít me đai ốc bi là vô cùng cần thiết. Bài viết này, dựa trên kinh nghiệm 20 năm của Cơ khí Quốc Cường, sẽ cung cấp cái nhìn toàn diện về đặc tính kỹ thuật, ứng dụng và những cân nhắc quan trọng khi sử dụng loại vít me này. Các chuyên gia của chúng tôi sẽ phân tích sâu về truyền động chính xác, ma sát lăn và tuổi thọ hoạt động của vít me đai ốc bi.
Vít Me Đai Ốc Bi Là Gì?
Vít me đai ốc bi, hay còn gọi là ball screw, là một cơ cấu truyền động cơ khí chuyển đổi chuyển động quay thành chuyển động tịnh tiến với hiệu suất cao và độ chính xác vượt trội. Thay vì sử dụng ma sát trượt như vít me truyền thống, vít me đai ốc bi sử dụng các viên bi thép nhỏ lăn giữa trục vít và đai ốc. Điều này giúp giảm thiểu ma sát đến mức tối đa.
Cơ chế bi lăn này mang lại nhiều lợi ích đáng kể, làm cho vít me đai ốc bi trở thành lựa chọn hàng đầu trong các ứng dụng yêu cầu độ chính xác cao. Chúng được coi là trái tim của nhiều hệ thống máy móc hiện đại, nơi mà sự ổn định và đáng tin cậy là yếu tố then chốt. Sự phát triển của công nghệ vật liệu và gia công đã nâng cao khả năng của loại vít me này.
Cấu Tạo Chi Tiết Của Vít Me Đai Ốc Bi
Vít me đai ốc bi được cấu thành từ ba bộ phận chính: trục vít, đai ốc và các viên bi. Mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hoạt động trơn tru và chính xác của cơ cấu. Hiểu rõ cấu tạo giúp chúng ta dễ dàng bảo trì và sửa chữa.
Trục vít là một thanh kim loại dài có các rãnh xoắn được gia công chính xác trên bề mặt. Các rãnh này được thiết kế đặc biệt để các viên bi có thể lăn tự do bên trong. Vật liệu làm trục vít thường là thép hợp kim cường độ cao, được xử lý nhiệt để tăng độ cứng và khả năng chống mài mòn.
Đai ốc là bộ phận ôm lấy trục vít, bên trong cũng có các rãnh tương ứng với rãnh trên trục vít. Khoảng trống giữa các rãnh của trục vít và đai ốc là nơi chứa các viên bi. Các viên bi này không chỉ chịu tải mà còn giúp chuyển đổi lực một cách hiệu quả.
Hệ thống hồi bi là một phần không thể thiếu trong đai ốc, đảm bảo các viên bi được tái tuần hoàn liên tục. Khi đai ốc di chuyển, các viên bi sẽ lăn từ một đầu rãnh, đi qua hệ thống hồi bi và quay trở lại đầu kia, tạo thành một chu trình khép kín. Điều này duy trì sự liên tục của ma sát lăn.
Cấu tạo cơ bản của vít me đai ốc bi bao gồm trục vít và đai ốc bi
Nguyên Lý Hoạt Động Của Vít Me Đai Ốc Bi
Nguyên lý hoạt động của vít me đai ốc bi dựa trên việc chuyển đổi chuyển động quay thành chuyển động tịnh tiến thông qua lực lăn của các viên bi. Khi trục vít quay, các viên bi nằm trong rãnh sẽ lăn giữa trục vít và đai ốc. Điều này tạo ra một lực đẩy làm cho đai ốc di chuyển dọc theo trục vít.
Cơ chế này tương tự như một vòng bi trượt trên một đường ray, nhưng được thiết kế theo dạng xoắn ốc. Nhờ sự có mặt của các viên bi, ma sát trượt giữa các bề mặt kim loại được thay thế bằng ma sát lăn. Hiệu suất cơ học của hệ thống được nâng cao đáng kể, giảm thiểu sự hao phí năng lượng dưới dạng nhiệt.
Quá trình này diễn ra mượt mà và hiệu quả, cho phép đạt được tốc độ cao và độ chính xác định vị lặp lại. Khi đai ốc được giữ cố định và trục vít quay, đai ốc sẽ tịnh tiến. Ngược lại, nếu trục vít được giữ cố định và đai ốc chịu lực tịnh tiến, trục vít sẽ quay. Đây là nguyên lý đảo ngược linh hoạt.

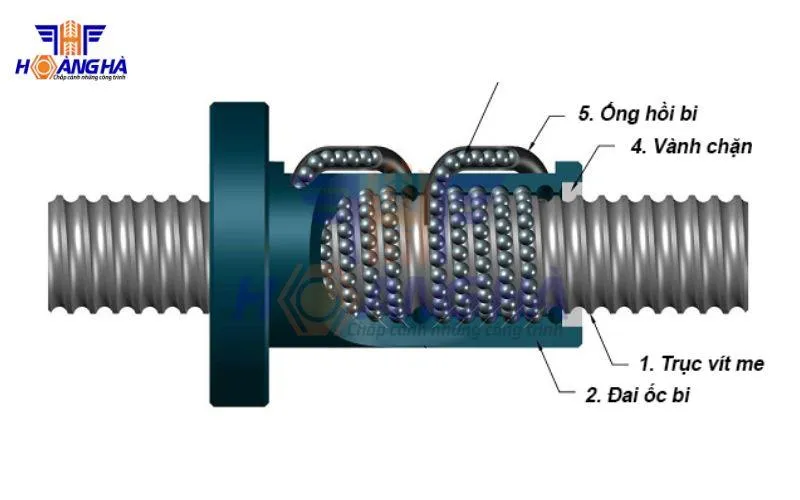

Vít me đai ốc bi với cấu tạo chi tiết các thành phần chính
Phân Loại Vít Me Đai Ốc Bi Phổ Biến
Vít me đai ốc bi được phân loại dựa trên phương pháp sản xuất và thiết kế để đáp ứng các yêu cầu ứng dụng khác nhau. Hai loại phổ biến nhất là vít me đai ốc bi cán (rolled ball screw) và vít me đai ốc bi mài (ground ball screw). Mỗi loại có đặc tính và phạm vi ứng dụng riêng biệt.
Vít me đai ốc bi cán được sản xuất bằng cách cán phôi thép nóng hoặc nguội để tạo hình rãnh xoắn. Phương pháp này có chi phí sản xuất thấp hơn, phù hợp cho các ứng dụng không yêu cầu độ chính xác quá cao. Chúng thường được sử dụng trong các máy móc công nghiệp tổng quát hoặc các thiết bị vận chuyển.
Ngược lại, vít me đai ốc bi mài được gia công bằng phương pháp mài chính xác các rãnh sau khi nhiệt luyện. Quá trình này đòi hỏi kỹ thuật cao và thời gian sản xuất lâu hơn, dẫn đến chi phí cao hơn. Tuy nhiên, vít me đai ốc bi mài mang lại độ chính xác cực kỳ cao, thường đạt cấp dung sai C0 đến C5. Loại này là lựa chọn lý tưởng cho máy công cụ CNC, thiết bị đo lường và các ứng dụng đòi hỏi sự tinh vi.
Ngoài ra, còn có sự phân biệt giữa vít me đai ốc bi có khe hở (backlash) và loại không khe hở (preloaded). Hệ thống preload được thiết kế để loại bỏ hoàn toàn khe hở dọc trục. Điều này giúp tăng độ cứng vững và độ chính xác định vị, nhưng cũng làm tăng ma sát nội tại và chi phí. Việc lựa chọn loại vít me phụ thuộc vào yêu cầu cụ thể của từng dự án.

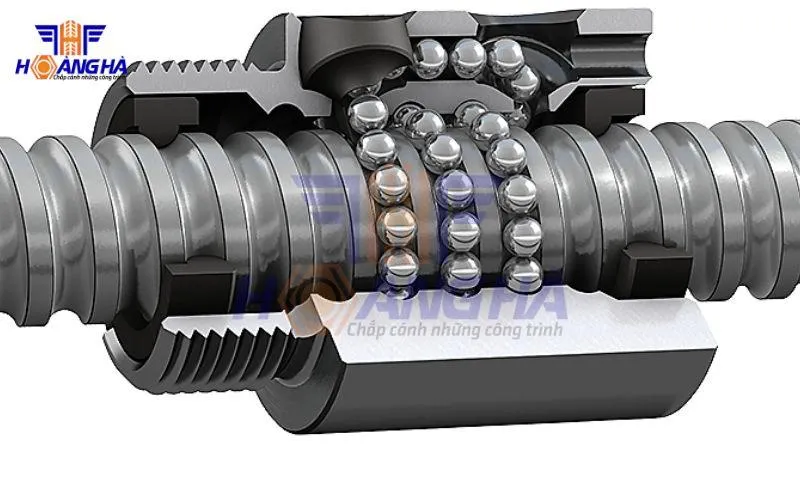

Nguyên lý hoạt động của vít me đai ốc bi giúp chuyển đổi chuyển động quay thành tịnh tiến hiệu quả
Ưu Điểm Nổi Bật Của Vít Me Đai Ốc Bi
Vít me đai ốc bi sở hữu nhiều ưu điểm vượt trội, là lý do chúng được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi kỹ thuật cao. Những đặc tính này giúp cải thiện đáng kể hiệu suất và độ tin cậy của hệ thống truyền động.
Hiệu suất truyền động vượt trội
Một trong những ưu điểm lớn nhất của vít me đai ốc bi là hiệu suất truyền động cao, thường đạt trên 90%. Nhờ cơ chế chuyển động bằng bi lăn, ma sát trượt được giảm thiểu đáng kể. Điều này không chỉ giảm tổn thất năng lượng mà còn giúp tiết kiệm điện năng cho hệ thống vận hành. Hiệu suất cao còn đồng nghĩa với việc ít sinh nhiệt hơn, kéo dài tuổi thọ của các thành phần xung quanh.
Độ chính xác và định vị lặp lại cao
Vít me đai ốc bi nổi bật với khả năng đạt được độ chính xác vị trí cực kỳ cao, thường trong phạm vi micromet. Sự chính xác này đến từ quá trình gia công tỉ mỉ của trục vít và đai ốc, cùng với khả năng loại bỏ khe hở (backlash) thông qua cơ chế preload. Khả năng định vị lặp lại tuyệt vời là yếu tố then chốt cho các ứng dụng như máy CNC, robot công nghiệp và thiết bị đo lường chính xác.
Tuổi thọ hoạt động bền bỉ
Nhờ giảm thiểu ma sát và mài mòn, vít me đai ốc bi có tuổi thọ cao hơn đáng kể so với các loại vít me truyền thống. Các viên bi được làm từ thép chịu mài mòn, và việc bôi trơn đúng cách giúp kéo dài thời gian hoạt động. Tuổi thọ mỏi của vít me đai ốc bi thường được tính toán dựa trên số vòng quay hoặc quãng đường di chuyển, cho phép dự đoán và lên kế hoạch bảo trì hiệu quả.
Khả năng chịu tải trọng lớn và ổn định
Thiết kế của vít me đai ốc bi cho phép chúng chịu được tải trọng lớn theo cả hướng dọc trục và hướng xuyên tâm. Các viên bi phân bố tải trọng đều trên một diện tích tiếp xúc lớn, giúp tăng cường khả năng chịu tải. Điều này làm cho chúng lý tưởng cho các ứng dụng yêu cầu nâng, đẩy hoặc di chuyển các vật nặng trong môi trường công nghiệp khắc nghiệt.
Độ cứng vững và phản ứng nhanh
Vít me đai ốc bi thường có độ cứng vững cao, đặc biệt là các loại có preload, giúp giảm thiểu biến dạng dưới tải trọng. Điều này cải thiện khả năng phản ứng của hệ thống, cho phép thay đổi hướng chuyển động nhanh chóng và chính xác. Độ cứng vững cũng góp phần vào sự ổn định của quá trình gia công, đặc biệt trong các gia công cơ khí chính xác.
Chuyển động mượt mà, ít sinh nhiệt
Với ma sát lăn thấp, vít me đai ốc bi tạo ra chuyển động cực kỳ mượt mà và ít rung động. Việc giảm sinh nhiệt không chỉ kéo dài tuổi thọ của các bộ phận mà còn giúp duy trì sự ổn định nhiệt của hệ thống. Đây là một lợi thế quan trọng trong các môi trường nhạy cảm với nhiệt độ, đảm bảo hiệu suất hoạt động liên tục và ổn định.

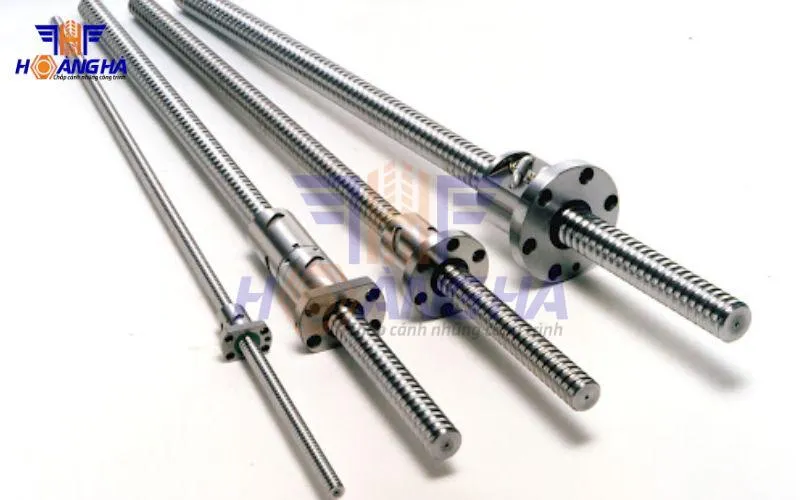

Vít me đai ốc bi mang lại hiệu suất cao, độ chính xác và tuổi thọ vượt trội
Nhược Điểm Cần Cân Nhắc Khi Sử Dụng Vít Me Đai Ốc Bi
Bên cạnh những ưu điểm vượt trội, vít me đai ốc bi cũng tồn tại một số nhược điểm cần được xem xét kỹ lưỡng trước khi đưa vào ứng dụng. Việc hiểu rõ những hạn chế này giúp người dùng đưa ra quyết định lựa chọn phù hợp nhất cho dự án của mình.
Chi phí đầu tư ban đầu cao
Một trong những nhược điểm dễ nhận thấy nhất của vít me đai ốc bi là chi phí sản xuất và mua sắm cao hơn đáng kể so với vít me truyền thống hoặc các cơ cấu truyền động khác. Lý do là quy trình sản xuất đòi hỏi độ chính xác cao, vật liệu chất lượng tốt và công nghệ gia công tiên tiến. Chi phí này có thể là một rào cản đối với các dự án có ngân sách hạn chế.
Yêu cầu bảo trì và bảo dưỡng nghiêm ngặt
Mặc dù có tuổi thọ cao, vít me đai ốc bi yêu cầu một chế độ bảo trì và bôi trơn định kỳ, chính xác. Các viên bi và rãnh bi cần được giữ sạch sẽ và bôi trơn đầy đủ để đảm bảo hoạt động tối ưu. Việc bỏ qua hoặc thực hiện bảo trì không đúng cách có thể dẫn đến giảm hiệu suất, tăng ma sát, và rút ngắn tuổi thọ của toàn bộ hệ thống.
Độ nhạy cảm với môi trường làm việc
Vít me đai ốc bi rất nhạy cảm với bụi bẩn, tạp chất, độ ẩm và các hạt mài mòn trong môi trường. Sự xâm nhập của các chất này vào rãnh bi có thể gây ra mài mòn nhanh chóng, hỏng hóc viên bi hoặc rãnh, làm giảm độ chính xác và hiệu suất. Do đó, cần có các biện pháp bảo vệ và che chắn cẩn thận, đặc biệt trong môi trường công nghiệp khắc nghiệt.
Phức tạp trong sản xuất và gia công
Quá trình sản xuất vít me đai ốc bi đòi hỏi công nghệ cao, máy móc chuyên dụng và đội ngũ kỹ thuật viên có tay nghề. Từ việc gia công rãnh xoắn chính xác đến việc lắp ráp các viên bi và hệ thống hồi bi, mỗi bước đều cần sự tỉ mỉ. Sự phức tạp này không chỉ làm tăng chi phí mà còn giới hạn các nhà sản xuất có khả năng cung cấp sản phẩm chất lượng cao.
Rủi ro về hiện tượng rão bi (ball skidding)
Trong một số điều kiện vận hành, đặc biệt là ở tốc độ rất cao hoặc tải trọng rất thấp, các viên bi có thể gặp hiện tượng rão (skidding) thay vì lăn hoàn toàn. Hiện tượng này làm tăng ma sát, gây mòn không đều và giảm độ chính xác. Để khắc phục, các nhà sản xuất thường phải thiết kế lại rãnh bi hoặc sử dụng các cơ chế chống rão phức tạp hơn.
Yêu cầu hệ thống bôi trơn chuyên dụng
Để đảm bảo hiệu suất và tuổi thọ, vít me đai ốc bi cần một hệ thống bôi trơn chuyên dụng và hiệu quả. Việc lựa chọn loại dầu mỡ bôi trơn phù hợp, cùng với phương pháp bôi trơn (thủ công, tự động, tuần hoàn) đóng vai trò quan trọng. Chi phí và sự phức tạp của hệ thống bôi trơn có thể là một yếu tố cần cân nhắc trong tổng chi phí vận hành.

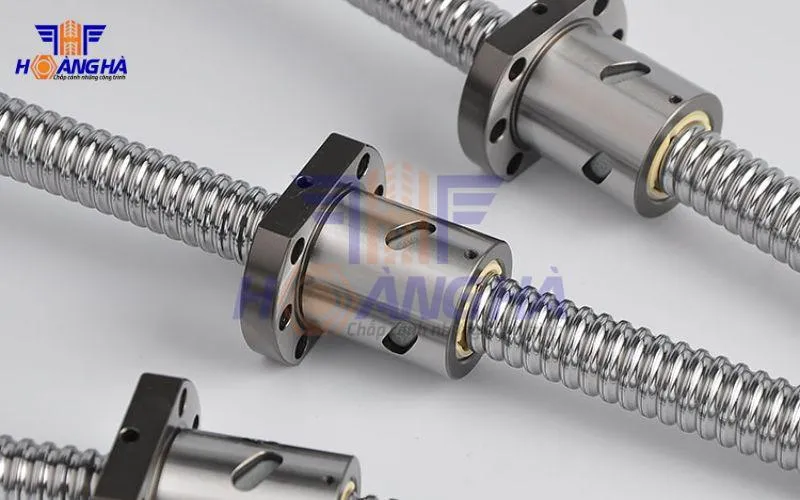

Những nhược điểm của vít me đai ốc bi cần được phân tích kỹ lưỡng
Ứng Dụng Thực Tế Của Vít Me Đai Ốc Bi Trong Công Nghiệp
Nhờ những ưu điểm vượt trội, vít me đai ốc bi đã trở thành thành phần không thể thiếu trong nhiều ngành công nghiệp hiện đại, đặc biệt là những lĩnh vực đòi hỏi độ chính xác và hiệu suất cao. Chúng góp phần quan trọng vào sự phát triển của tự động hóa công nghiệp.
Trong ngành sản xuất và gia công cơ khí chính xác, vít me đai ốc bi được sử dụng rộng rãi trong các máy công cụ CNC (Computer Numerical Control) như máy phay, máy tiện, máy cắt laser. Chúng đảm bảo chuyển động của bàn máy và đầu dao đạt độ chính xác cao, tạo ra sản phẩm với dung sai chặt chẽ.
Lĩnh vực robotics cũng là một ứng dụng tiêu biểu. Các cánh tay robot và hệ thống di chuyển của robot công nghiệp thường sử dụng vít me đai ốc bi để đạt được chuyển động mượt mà, định vị chính xác và khả năng chịu tải cao. Điều này giúp robot thực hiện các tác vụ phức tạp với độ tin cậy.
Ngoài ra, vít me đai ốc bi còn xuất hiện trong thiết bị y tế, từ máy chụp cắt lớp (CT scan) đến các thiết bị phẫu thuật tự động, nơi yêu cầu độ chính xác tuyệt đối để đảm bảo an toàn và hiệu quả. Trong ngành hàng không vũ trụ, chúng được dùng trong các hệ thống điều khiển cánh quạt, cửa khoang và các cơ cấu chuyển động quan trọng khác.
Lựa Chọn Vít Me Đai Ốc Bi Phù Hợp Cho Từng Ứng Dụng
Việc lựa chọn vít me đai ốc bi phù hợp đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố kỹ thuật và môi trường làm việc. Để đảm bảo hiệu quả tối ưu và tuổi thọ cho hệ thống, cần đánh giá các tiêu chí quan trọng.
Trước tiên, xác định tải trọng hoạt động (tĩnh và động) và tốc độ yêu cầu là cần thiết. Tải trọng sẽ ảnh hưởng đến kích thước và cấp độ chịu lực của vít me. Tốc độ cao đòi hỏi loại vít me có khả năng tản nhiệt tốt và ít rung động.
Độ chính xác là một yếu tố then chốt, đặc biệt trong các ứng dụng đòi hỏi dung sai chặt chẽ. Tùy thuộc vào yêu cầu của điều khiển chuyển động, có thể chọn vít me cán (ít chính xác hơn) hoặc vít me mài (chính xác cao). Việc cân nhắc về preload để loại bỏ khe hở cũng quan trọng.
Môi trường làm việc cũng ảnh hưởng lớn đến lựa chọn. Trong môi trường bụi bẩn hoặc ẩm ướt, cần chọn vít me có cơ chế bảo vệ tốt hơn và vật liệu chống ăn mòn. Cuối cùng, chi phí đầu tư và khả năng bảo trì định kỳ cũng là những yếu tố quyết định. Cơ khí Quốc Cường sẵn sàng tư vấn để khách hàng có lựa chọn tối ưu nhất.
Vít me đai ốc bi, với những ưu và nhược điểm riêng biệt, đóng vai trò then chốt trong sự phát triển của công nghiệp hiện đại. Việc hiểu rõ ưu nhược điểm của vít me đai ốc bi giúp các kỹ sư và doanh nghiệp đưa ra quyết định sáng suốt khi thiết kế và vận hành các hệ thống cơ khí. Dù chi phí ban đầu và yêu cầu bảo trì có thể cao, những lợi ích về hiệu suất, độ chính xác và tuổi thọ mà chúng mang lại là không thể phủ nhận. Cơ khí Quốc Cường, với chuyên môn sâu rộng, cam kết cung cấp các giải pháp và sản phẩm vít me đai ốc bi chất lượng cao, đồng hành cùng sự phát triển của khách hàng.
