Tự Lắp Ráp Flycam – Hướng Dẫn Chi Tiết Từ A Đến Z

Niềm đam mê với công nghệ bay không người lái đang ngày càng phát triển, và tự lắp ráp flycam mang lại một trải nghiệm độc đáo, vượt xa việc mua sắm sản phẩm có sẵn. Quá trình này không chỉ cho phép bạn tạo ra một chiếc flycam với cấu hình bay theo ý muốn mà còn cung cấp kiến thức kỹ thuật sâu sắc về từng linh kiện flycam. Mặc dù đòi hỏi kỹ năng hàn mạch điện và sự hiểu biết nhất định, hành trình xây dựng flycam từ đầu thực sự rất bổ ích, giúp người dùng nắm vững nguyên lý hoạt động và tối ưu hóa hiệu suất của thiết bị. Việc tự tay lắp ráp mở ra cánh cửa đến thế giới cá nhân hóa và sự sáng tạo không giới hạn.

Tìm Hiểu Tổng Quan Về Các Linh Kiện Chính Để Tự Lắp Ráp Flycam

Việc tự lắp ráp flycam đòi hỏi sự hiểu biết tường tận về các linh kiện cốt lõi. Mỗi bộ phận đóng vai trò thiết yếu, đảm bảo thiết bị hoạt động ổn định và hiệu quả. Lựa chọn đúng đắn ngay từ đầu là chìa khóa để xây dựng một chiếc flycam ưng ý. Việc này sẽ định hình hiệu suất và trải nghiệm bay của thiết bị.

Khung Sườn (KIT) – Nền Tảng Của Flycam Tự Lắp Ráp

Khung sườn là bộ phận cấu trúc chính, giữ tất cả các linh kiện lại với nhau. Có nhiều loại khung khác nhau về hình dạng và kích thước. Các dạng phổ biến bao gồm Quadcopter (4 cánh), Hexacopter (6 cánh), và Octocopter (8 cánh).

Vật liệu khung thường là sợi carbon, sợi thủy tinh hoặc nhựa composite. Sợi carbon được ưa chuộng nhờ độ bền cao và trọng lượng nhẹ. Kích thước khung, thường đo bằng chiều dài đường chéo từ tâm đến tâm động cơ, quyết định kích thước cánh quạt và khả năng nâng tải. Việc chọn khung phù hợp là bước đầu tiên và quan trọng nhất. Nó sẽ ảnh hưởng đến việc bạn có thể lắp những linh kiện nào sau này.

Động Cơ – Trái Tim Tạo Lực Nâng

Động cơ là trái tim của bất kỳ chiếc flycam nào, tạo ra lực đẩy cần thiết để cất cánh và bay lượn. Hầu hết các flycam tự lắp ráp sử dụng động cơ không chổi than (brushless motor). Động cơ này cung cấp hiệu suất cao và độ bền vượt trội. Chỉ số Kv của động cơ biểu thị số vòng quay mỗi phút trên mỗi volt.

Chọn động cơ phải dựa trên trọng lượng dự kiến của flycam và kích thước cánh quạt. Động cơ có Kv cao thường phù hợp với cánh quạt nhỏ, tốc độ cao. Ngược lại, động cơ Kv thấp dùng cho cánh quạt lớn, lực nâng mạnh. Sự phù hợp giữa động cơ và cánh quạt là yếu tố quyết định hiệu suất bay.

Bộ Điều Tốc Điện Tử (ESC – Electronic Speed Controller)

ESC là thiết bị điều khiển tốc độ quay của động cơ. Mỗi động cơ cần một ESC riêng. ESC nhận tín hiệu từ mạch điều khiển bay (Flight Controller) và cung cấp nguồn điện phù hợp cho động cơ. Việc lựa chọn ESC cần tương thích với động cơ và pin.

Chỉ số Ampe của ESC phải đủ lớn để chịu được dòng điện tối đa mà động cơ tiêu thụ. Nếu ESC không đủ mạnh, nó có thể quá tải, nóng và cháy. ESC hiện đại thường hỗ trợ các giao thức như DShot, OneShot, giúp truyền tín hiệu nhanh và chính xác hơn. Điều này đảm bảo flycam phản ứng mượt mà và ổn định.

Khung sườn hexacopter HMF-S550 chất lượng cao dành cho dự án tự lắp ráp flycam cá nhân

Mạch Điều Khiển Bay (Flight Controller – FC) – Bộ Não Của Flycam

Mạch điều khiển bay là bộ não của flycam, xử lý tất cả các tín hiệu từ cảm biến và bộ thu sóng. Nó tính toán và gửi lệnh đến các ESC để điều khiển động cơ. Các FC hiện đại tích hợp nhiều cảm biến như con quay hồi chuyển (gyroscope), gia tốc kế (accelerometer). Một số loại còn có phong vũ biểu (barometer) để giữ độ cao, từ kế (magnetometer) để định hướng.

Các loại FC phổ biến như CC3D, KK 2.1.5, Naze32, F4, F7. Mạch điều khiển có GPS như Naza cung cấp tính năng giữ vị trí và tự động quay về. Mạch FC là yếu tố then chốt quyết định độ ổn định và các tính năng thông minh của flycam. Lựa chọn FC phù hợp với nhu cầu sử dụng là rất quan trọng.

Bộ Thu Phát Sóng (TX và RX) – Cầu Nối Giữa Người Lái Và Flycam

Bộ thu phát sóng bao gồm bộ phát (Transmitter – TX) ở tay cầm điều khiển và bộ thu (Receiver – RX) trên flycam. Chúng thiết lập một kênh liên lạc không dây để người lái gửi lệnh điều khiển. Các bộ TX/RX có nhiều kênh khác nhau, cho phép điều khiển nhiều chức năng.

Các thương hiệu phổ biến như Flysky, FrSky, TBS Crossfire, ExpressLRS. Khoảng cách truyền sóng, độ ổn định tín hiệu là các yếu tố cần cân nhắc. Việc cài đặt và “bind” (ghép nối) giữa TX và RX phải được thực hiện chính xác. Điều này đảm bảo flycam phản hồi đúng với mọi thao tác của người lái.

Pin – Nguồn Năng Lượng Chính

Pin cung cấp năng lượng cho toàn bộ hệ thống flycam. Hầu hết flycam sử dụng pin LiPo (Lithium Polymer) do trọng lượng nhẹ và mật độ năng lượng cao. Việc chọn pin cần dựa trên điện áp (số cell – S), dung lượng (mAh), và dòng xả (C-rating). Pin phù hợp giúp flycam hoạt động tối ưu.

Pin có dung lượng lớn hơn không hẳn sẽ bay lâu hơn nếu không phù hợp với động cơ và trọng lượng. Dòng xả C-rating cao hơn đảm bảo cung cấp đủ điện cho động cơ khi cần công suất lớn. Quản lý pin an toàn, sạc đúng cách là rất quan trọng để tránh nguy cơ cháy nổ.

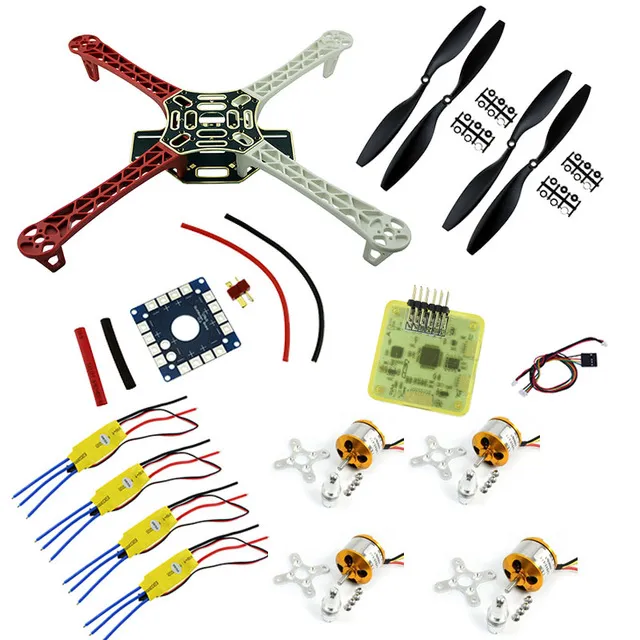

Tổng quan bộ kit DJI F450 đầy đủ các linh kiện thiết yếu cho quy trình tự lắp ráp flycam

Phụ Kiện Đi Kèm – Nâng Cao Trải Nghiệm Bay

Ngoài các linh kiện chính, một số phụ kiện khác giúp nâng cao trải nghiệm và tính năng của flycam.

• Cánh quạt (Propellers): Kích thước và độ nghiêng (pitch) của cánh quạt phải phù hợp với động cơ. Chúng ảnh hưởng trực tiếp đến lực nâng và hiệu suất.
• Camera: Camera FPV (First Person View) giúp người lái nhìn thấy những gì flycam đang “thấy” qua kính hoặc màn hình. Camera HD dùng để quay video chất lượng cao.
• Bộ truyền video (VTX – Video Transmitter): Gửi tín hiệu video từ camera về thiết bị nhận (kính FPV, màn hình).
• Hệ thống hiển thị trên màn hình (OSD – On Screen Display): Hiển thị thông tin bay quan trọng như điện áp pin, thời gian bay, chế độ bay lên màn hình FPV.
• Module GPS: Cung cấp khả năng định vị, giữ vị trí và các tính năng bay tự động.
• Còi báo (Buzzer) và Đèn LED: Giúp định vị flycam khi mất tín hiệu hoặc tìm kiếm trong môi trường tối.

Quy Trình Chi Tiết Tự Lắp Ráp Flycam Chuyên Nghiệp

Để tự lắp ráp flycam thành công, việc tuân thủ quy trình chuẩn là điều cần thiết. Mỗi bước đều quan trọng, đảm bảo flycam của bạn hoạt động an toàn và hiệu quả.

Chuẩn Bị Dụng Cụ Và Không Gian Làm Việc

Trước khi bắt đầu, hãy chuẩn bị đầy đủ dụng cụ cần thiết. Bao gồm mỏ hàn, thiếc hàn, kìm cắt dây, tuốc nơ vít, keo dán (loc-tite), đồng hồ đo điện. Một không gian làm việc sạch sẽ, đủ ánh sáng và không bị phân tâm là lý tưởng. Điều này giúp bạn tập trung và tránh sai sót.

Lắp Đặt Khung Sườn Và Động Cơ

Bắt đầu bằng việc lắp ráp các bộ phận của khung sườn theo hướng dẫn của nhà sản xuất. Đảm bảo mọi ốc vít được siết chặt nhưng không quá mức. Sau đó, gắn các động cơ vào các tay của khung. Chú ý đến chiều quay của động cơ. Mỗi động cơ sẽ quay theo một hướng cụ thể (thuận hoặc nghịch kim đồng hồ).

Lắp Đặt Bộ Điều Tốc (ESC) Và Mạch Điều Khiển Bay (FC)

Gắn từng ESC vào gần động cơ tương ứng hoặc trên bảng phân phối nguồn (PDB). Hàn các dây của ESC vào động cơ. Đây là bước đòi hỏi kỹ năng hàn tốt. Sau đó, gắn mạch điều khiển bay (FC) vào trung tâm khung. Đảm bảo nó được cố định chắc chắn và chống rung.

Kết Nối Dây Điện Và Hệ Thống Phân Phối Nguồn (PDB)

Hệ thống dây điện là phần phức tạp nhất. Hàn các dây nguồn từ pin vào PDB, sau đó từ PDB cấp nguồn cho các ESC và FC. Kết nối dây tín hiệu từ mỗi ESC đến các chân tương ứng trên FC. Đảm bảo các kết nối sạch sẽ, chắc chắn và không bị chạm chập. Sử dụng ống co nhiệt để bảo vệ các mối hàn.

Lắp Đặt Bộ Thu Sóng (RX) Và Các Phụ Kiện Khác

Gắn bộ thu sóng (RX) vào khung và kết nối nó với FC thông qua dây tín hiệu. Đối với flycam FPV, lắp đặt camera và bộ truyền video (VTX). Hàn dây nguồn và tín hiệu cho chúng. Cố định các dây điện gọn gàng để tránh bị cánh quạt vướng vào.

Cấu Hình Và Cài Đặt Phần Mềm – Bước Cuối Cùng Cho Hoạt Động

Sau khi lắp ráp phần cứng, bước tiếp theo là cấu hình phần mềm. Đây là nơi bạn biến các linh kiện thành một cỗ máy bay hoàn chỉnh.

Kết Nối Flycam Với Máy Tính Và Cài Đặt Firmware

Sử dụng cáp USB để kết nối FC với máy tính. Mở phần mềm cấu hình như Betaflight Configurator, ArduPilot Mission Planner hoặc Cleanflight Configurator. Cập nhật firmware mới nhất cho FC. Đây là việc quan trọng để đảm bảo flycam có các tính năng và bản vá lỗi mới nhất.

Cấu Hình Các Cổng (Ports) Và Bộ Thu Sóng (Receiver)

Trong phần mềm cấu hình, bạn cần thiết lập các cổng UART để FC có thể giao tiếp với RX, VTX, GPS và các module khác. Cấu hình loại bộ thu sóng bạn đang sử dụng (ví dụ: SBUS, IBUS, Crossfire). Đảm bảo FC nhận diện đúng tín hiệu từ tay điều khiển.

Cài Đặt Các Chế Độ Bay (Flight Modes) Và PID Tuning

Thiết lập các chế độ bay mong muốn như Angle Mode (ổn định), Acro Mode (thủ công), GPS Hold. Gán các chế độ này vào các công tắc trên tay điều khiển. Thực hiện PID tuning cơ bản để tinh chỉnh độ ổn định và phản ứng của flycam. PID tuning nâng cao thường được thực hiện sau các chuyến bay thử nghiệm.

Kiểm Tra Động Cơ, Chiều Quay Và Các Tín Hiệu Điều Khiển

Trước khi bay, kiểm tra chiều quay của từng động cơ trong phần mềm cấu hình. Đảm bảo chúng quay đúng hướng như yêu cầu của loại khung (X-frame, H-frame). Kiểm tra tín hiệu từ tay điều khiển có tương ứng với các thanh gạt trên màn hình phần mềm không. Điều này rất quan trọng để tránh tai nạn.

Những Thách Thức Và Lưu Ý Quan Trọng Khi Tự Lắp Ráp Flycam

tự lắp ráp flycam là một hành trình đầy thử thách nhưng cũng vô cùng thú vị. Để đảm bảo an toàn và thành công, người thực hiện cần lưu ý một số điểm quan trọng.

• An toàn điện: Pin LiPo tiềm ẩn nguy cơ cháy nổ nếu không được xử lý đúng cách. Luôn hàn trong khu vực thông thoáng, sử dụng kính bảo hộ. Tránh chạm chập các cực pin.
• Kiến thức điện tử: Một số kiến thức cơ bản về điện trở, dòng điện, điện áp sẽ rất hữu ích. Việc đọc sơ đồ mạch điện là cần thiết.
• Khả năng tương thích linh kiện: Đảm bảo tất cả các linh kiện đều tương thích với nhau về điện áp, giao thức. Tham khảo các diễn đàn, cộng đồng để có lời khuyên.
• Tối ưu trọng lượng và cân bằng: Giữ trọng lượng flycam ở mức tối thiểu để tăng thời gian bay và hiệu suất. Cân bằng trọng tâm flycam ở giữa khung sườn.
• Thử nghiệm bay ban đầu: Luôn thử nghiệm bay ở một khu vực an toàn, không có người qua lại. Bắt đầu với các chuyến bay thấp và chậm.
• Luật pháp liên quan: Tìm hiểu các quy định về bay flycam tại khu vực của bạn. Đảm bảo tuân thủ các quy tắc về độ cao, khu vực cấm bay.

Tự lắp ráp flycam không chỉ là một dự án kỹ thuật mà còn là một quá trình học hỏi không ngừng. Nó đòi hỏi sự kiên nhẫn, tỉ mỉ và tinh thần ham học hỏi. Tuy nhiên, thành quả là một chiếc flycam độc nhất, được tạo ra từ chính đôi tay bạn. Điều đó mang lại niềm tự hào và khả năng tùy chỉnh vô hạn.

Tóm lại, tự lắp ráp flycam là một dự án đầy thử thách nhưng cực kỳ bổ ích, mang đến trải nghiệm cá nhân hóa và hiểu biết sâu sắc về công nghệ. Từ việc lựa chọn khung sườn, động cơ, ESC đến mạch điều khiển bay và pin, mỗi linh kiện đều đóng vai trò quan trọng. Quy trình lắp ráp đòi hỏi sự tỉ mỉ, từ hàn mạch điện đến cấu hình phần mềm phức tạp. Mặc dù có những thách thức về kiến thức kỹ thuật và an toàn, thành quả là một chiếc flycam độc đáo, vận hành theo ý muốn của người chế tạo.
