Thế giới âm thanh đèn luôn ẩn chứa một sức hấp dẫn đặc biệt, và việc tự lắp ráp ampli đèn là hành trình khám phá đầy đam mê dành cho những ai yêu mến chất âm mộc mạc, ấm áp và sống động. Không chỉ là một thú vui kỹ thuật, việc tự tay kiến tạo một bộ khuếch đại đèn còn mang lại trải nghiệm độc đáo, cho phép người chơi thấu hiểu sâu sắc từng chi tiết cấu thành nên chất lượng âm thanh. Bài viết này sẽ cung cấp hướng dẫn toàn diện để bạn có thể tự mình lắp ráp một chiếc ampli đèn, điển hình là mẫu Dynaco Mark III huyền thoại, một lựa chọn lý tưởng cho người mới bắt đầu nhờ thiết kế tối giản nhưng hiệu quả cao. Với sự chuẩn bị kỹ lưỡng về linh kiện điện tử, nắm vững sơ đồ mạch và áp dụng đúng các kỹ thuật DIY, bạn hoàn toàn có thể tạo ra một thiết bị âm thanh chất lượng, mang đậm dấu ấn cá nhân.
Tại Sao Nên Tự Lắp Ráp Ampli Đèn?
Việc tự lắp ráp ampli đèn mang lại nhiều lợi ích vượt trội so với việc mua sẵn. Bạn không chỉ tiết kiệm chi phí mà còn có được một sản phẩm được tùy chỉnh theo ý muốn. Đây là cơ hội tuyệt vời để học hỏi về điện tử, nguyên lý hoạt động của ampli đèn và cách từng linh kiện ảnh hưởng đến chất âm cuối cùng.Quá trình này cho phép bạn thử nghiệm nhiều loại đèn, biến áp và các thành phần khác. Mỗi sự thay đổi đều mang đến một sắc thái âm thanh riêng biệt. Trải nghiệm tự tay chế tạo còn giúp bạn hiểu rõ hơn về giá trị của thiết bị âm thanh. Bạn sẽ trân trọng từng nốt nhạc phát ra từ ampli do chính mình làm ra.
Chuẩn Bị Linh Kiện Và Dụng Cụ Cần Thiết
Trước khi bắt tay vào việc, việc chuẩn bị đầy đủ linh kiện và dụng cụ là tối quan trọng. Một danh sách chi tiết sẽ giúp bạn tránh những gián đoạn không cần thiết trong quá trình lắp ráp. Đây là bước đầu tiên để đảm bảo dự án tự lắp ráp ampli đèn diễn ra suôn sẻ.
Các Linh Kiện Điện Tử Chủ Yếu
Để lắp ráp một ampli đèn hoàn chỉnh, bạn cần những linh kiện cơ bản sau. Mỗi thành phần đóng vai trò thiết yếu trong việc định hình chất âm. Việc lựa chọn linh kiện chất lượng cao sẽ tác động trực tiếp đến hiệu suất cuối cùng của ampli.
Biến Áp Nguồn
Biến áp nguồn là trái tim cung cấp năng lượng cho toàn bộ ampli. Nó phải có công suất đủ lớn để cấp dòng cho tất cả các đèn và linh kiện khác. Biến áp cần có các cuộn thứ cấp cung cấp điện áp cao (high voltage) cho đèn công suất và điện áp thấp (filament voltage) để đốt tim đèn. Tùy chỉnh biến áp nguồn là một khía cạnh quan trọng.
Biến Áp Xuất Âm (Output Transformer – OPT)
Biến áp xuất âm là cầu nối giữa tầng công suất đèn và loa. Nó có nhiệm vụ biến đổi trở kháng cao của đèn thành trở kháng thấp phù hợp với loa. Chất lượng của OPT ảnh hưởng rất lớn đến dải tần đáp ứng và độ méo tiếng của ampli. Việc lựa chọn đúng OPT là cực kỳ quan trọng đối với chất lượng âm thanh.
Các Loại Đèn Điện Tử
Ampli đèn sử dụng nhiều loại đèn khác nhau, mỗi loại có chức năng riêng. Đèn chỉnh lưu (rectifier tube) chuyển đổi dòng điện xoay chiều thành một chiều. Đèn tiền khuếch đại (pre-amplifier tubes) khuếch đại tín hiệu âm thanh yếu từ nguồn phát. Đèn công suất (power tubes) đảm nhiệm việc khuếch đại tín hiệu đến mức đủ mạnh để điều khiển loa.
Tụ Điện Và Điện Trở
Tụ điện và điện trở là những linh kiện thụ động không thể thiếu trong mọi mạch điện tử. Tụ điện được sử dụng để lọc nguồn, ghép tầng và định hình tần số. Điện trở dùng để giới hạn dòng điện, phân áp và tạo độ lợi cho mạch. Việc lựa chọn giá trị và loại tụ, trở phù hợp sẽ ảnh hưởng đến độ ổn định và chất lượng âm thanh.
Dụng Cụ Lắp Ráp Cơ Bản
Việc có đủ dụng cụ sẽ giúp quá trình lắp ráp thuận tiện và chính xác hơn. Mỗi dụng cụ đều có vai trò riêng trong việc thực hiện các công đoạn khác nhau. Đầu tư vào những dụng cụ tốt sẽ mang lại hiệu quả lâu dài.
Mỏ Hàn Và Thiếc Hàn
Mỏ hàn là dụng cụ thiết yếu để nối các linh kiện với nhau. Một mỏ hàn có công suất phù hợp và điều chỉnh được nhiệt độ sẽ giúp bạn tạo ra những mối hàn chắc chắn. Thiếc hàn chất lượng cao đảm bảo độ dẫn điện tốt và mối hàn bền đẹp.
Đồng Hồ Đa Năng (Multimeter)
Đồng hồ đa năng là công cụ không thể thiếu để đo điện áp, dòng điện và trở kháng. Nó giúp bạn kiểm tra các giá trị linh kiện và điện áp tại các điểm khác nhau trong mạch. Đây là thiết bị quan trọng để kiểm tra, điều chỉnh và khắc phục sự cố.
Kìm, Kéo, Tua Vít
Các dụng cụ cầm tay như kìm cắt, kìm nhọn, kìm tuốt dây và bộ tua vít là cần thiết cho việc xử lý dây dẫn và lắp đặt linh kiện. Chúng giúp bạn thao tác chính xác và an toàn. Việc có đủ các loại kìm và tua vít sẽ tăng tốc độ hoàn thành công việc.
Thiết Bị Bảo Hộ Cá Nhân
An toàn luôn là ưu tiên hàng đầu khi làm việc với điện áp cao. Kính bảo hộ, găng tay cách điện và một không gian làm việc sạch sẽ, gọn gàng là những yếu tố không thể bỏ qua. Việc trang bị đầy đủ sẽ bảo vệ bạn khỏi những rủi ro tiềm ẩn.
Phân Tích Sơ Đồ Mạch Dynaco Mark III: Nền Tảng Cho Người Tự Lắp Ráp Ampli Đèn
Hiểu rõ sơ đồ mạch là chìa khóa để tự lắp ráp ampli đèn thành công. Mẫu Dynaco Mark III, với thiết kế Push-Pull Class AB có hồi tiếp, là một ví dụ tuyệt vời về sự đơn giản kết hợp hiệu suất cao. Phân tích chi tiết từng phần sẽ giúp bạn nắm vững nguyên lý hoạt động và dễ dàng thực hiện các điều chỉnh cần thiết.
Sơ đồ mạch là bản thiết kế tổng thể của ampli. Nó chỉ ra cách các linh kiện được kết nối với nhau và luồng tín hiệu di chuyển trong mạch. Việc đọc và hiểu sơ đồ mạch giúp bạn hình dung cấu trúc ampli trước khi bắt đầu lắp ráp vật lý.
Cấu Trúc Tổng Quan Của Dynaco Mark III
Dynaco Mark III là một ampli công suất monoblock, nghĩa là mỗi kênh âm thanh được xử lý bởi một ampli riêng. Thiết kế này thường được ưa chuộng trong giới audiophile vì khả năng tách kênh tuyệt vời và giảm nhiễu chéo. Mạch sử dụng cấu hình Push-Pull Class AB, mang lại sự cân bằng giữa hiệu suất công suất và độ méo thấp. Hồi tiếp âm (negative feedback) là một yếu tố quan trọng trong thiết kế này, giúp ổn định hoạt động của ampli, giảm độ méo và mở rộng dải tần đáp ứng. Nó làm cho ampli hoạt động ổn định và âm thanh rõ ràng hơn.
Các Tầng Hoạt Động Chính
Mỗi tầng trong ampli đèn có một chức năng cụ thể, góp phần vào việc khuếch đại và xử lý tín hiệu âm thanh. Việc hiểu rõ vai trò của từng tầng giúp bạn dễ dàng xác định vị trí và chức năng của từng linh kiện trên sơ đồ. Điều này cực kỳ hữu ích khi bạn tiến hành kiểm tra hoặc sửa chữa.
Tầng Tiền Khuếch Đại (Input Stage)
Tín hiệu âm thanh từ nguồn phát (ví dụ: pre-amp) được đưa vào tầng đầu tiên. Tầng này thường sử dụng một đèn khuếch đại điện áp nhỏ để nâng cao mức tín hiệu. Đối với Mark III, đèn 6AN8 thường đảm nhiệm vai trò này, kết hợp chức năng của một pentode và một triode.
Tầng Đảo Pha (Phase Splitter)
Vì Mark III là ampli Push-Pull, nó cần hai tín hiệu đối xứng về pha để điều khiển hai đèn công suất. Tầng đảo pha tạo ra hai tín hiệu này từ một tín hiệu đầu vào duy nhất. Đèn 6AN8 cũng thường tích hợp chức năng đảo pha. Tín hiệu được tách thành hai phần, mỗi phần lệch pha 180 độ so với phần kia.
Tầng Công Suất (Output Stage)
Đây là tầng nơi công suất thực sự được tạo ra để điều khiển loa. Dynaco Mark III sử dụng một cặp đèn công suất như EL34, KT88 hoặc 6L6GC trong cấu hình Push-Pull. Các đèn này khuếch đại hai tín hiệu đối xứng từ tầng đảo pha và đưa chúng qua biến áp xuất âm. Tầng công suất chịu trách nhiệm cho công suất đầu ra cuối cùng của ampli.
Tầng Nguồn (Power Supply)
Nguồn điện ổn định và sạch là yếu tố then chốt cho mọi ampli đèn. Tầng nguồn bao gồm biến áp nguồn, đèn chỉnh lưu (hoặc diode), tụ lọc và cuộn cảm (choke) hoặc điện trở. Nó có nhiệm vụ chuyển đổi điện xoay chiều từ lưới điện thành các mức điện áp một chiều ổn định cần thiết cho các tầng của ampli. Một nguồn điện tốt đảm bảo ampli hoạt động không nhiễu.
Nguyên Lý Hồi Tiếp Âm (Negative Feedback)
Hồi tiếp âm là một kỹ thuật quan trọng trong thiết kế ampli đèn hiện đại. Một phần nhỏ tín hiệu đầu ra được đưa ngược trở lại đầu vào với pha ngược. Kỹ thuật này giúp giảm độ méo hài, tăng băng thông tần số, cải thiện đáp ứng tần số và làm cho ampli ổn định hơn. Tuy nhiên, nếu áp dụng quá mức, hồi tiếp âm có thể làm mất đi một phần “chất đèn” tự nhiên của ampli. Cân bằng hồi tiếp âm là nghệ thuật trong thiết kế ampli.
Hướng Dẫn Chi Tiết Lắp Đặt Biến Áp Nguồn Và Xuất Âm
Việc lắp đặt và đấu nối biến áp nguồn cùng biến áp xuất âm đòi hỏi sự chính xác cao. Đây là hai thành phần nặng nhất và quan trọng nhất trong ampli, quyết định đến khả năng cung cấp năng lượng và truyền tải âm thanh. Quá trình này ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của ampli.
Biến Áp Nguồn: Đảm Bảo Nguồn Điện Ổn Định
Biến áp nguồn cung cấp tất cả các mức điện áp cần thiết cho ampli. Việc đấu nối đúng cách là cực kỳ quan trọng để tránh hỏng hóc hoặc sự cố. Cần lưu ý đến các cuộn dây cao thế và cuộn dây đốt tim đèn.
Cuộn Cao Thế
Biến áp cần có cuộn cao thế với hai đầu ra 350VAC (tức là 700V giữa hai đầu). Nếu biến áp không có ngõ ra cho điện thế âm (dùng cho mạch bias), bạn có thể tự tạo. Lấy thẳng từ một bên của cuộn 350V qua diode 1N4007. Sau đó, tăng điện trở 1K lên 47K và sử dụng biến trở 50K. Mục tiêu là để có thể điều chỉnh điện áp âm trong khoảng từ -30VDC đến -55VDC. Lưu ý, tụ lọc cho điện thế âm phải có điện áp chịu đựng trên 500VDC. Nếu không tìm được, dùng hai tụ 350VDC đấu nối tiếp và thêm một tụ 100V cho vị trí giữa biến trở.
Thay Thế Đèn Chỉnh Lưu Bằng Diode
Thay vì sử dụng đèn chỉnh lưu GZ34 (5AR4), bạn có thể dùng 6 diode 1N4007 đấu nối tiếp thành hai nhánh (mỗi nhánh 3 diode). Hai đầu ra điện thế dương chụm lại và nối thẳng vào tụ lọc B1. Việc này cũng đồng nghĩa với việc bạn có thể loại bỏ cuộn 5V đốt tim đèn chỉnh lưu, giúp đơn giản hóa mạch và giảm chi phí.
Cuộn Đốt Tim Đèn 6.3V
Cuộn đốt tim đèn 6.3V cung cấp điện cho các đèn tiền khuếch đại và công suất. Nếu biến áp không có điểm giữa (CT), bạn có thể nối một trong hai đầu cuộn dây xuống mass. Để có thể cấp điện cho các thiết bị pre-amp khác trong tương lai, nên chọn cuộn đốt tim có cường độ dòng điện trên 10 Amps. Điều này giúp ampli có khả năng mở rộng.
Tụ Lọc Nguồn Cao Thế
Tụ lọc nguồn cho mạch này yêu cầu điện áp chịu đựng khá cao, trên 525VDC, rất khó tìm. Giải pháp là sử dụng hai tụ có điện dung trên 60mF/350VDC đấu nối tiếp. Để cân bằng điện áp trên hai tụ, bạn cần hàn song song mỗi tụ một điện trở 220K/1W. Điều này đảm bảo mỗi tụ chịu một nửa điện áp, tránh hỏng hóc.
Thay Thế Cuộn Choke
Trong trường hợp chưa kiếm được cuộn choke lọc nhiễu, bạn có thể tạm thời thay thế bằng một điện trở 1K/5W. Cuộn choke có tác dụng làm phẳng điện áp nguồn hơn. Khi có choke, bạn có thể thay thế sau. Tuy nhiên, khi dùng điện trở, điện thế cấp cho điểm giữa của biến áp xuất âm (CT OPT) phải lấy ở B1, tức là trước cuộn choke hoặc điện trở thay thế.
Biến Áp Xuất Âm (OPT): Cầu Nối Âm Thanh Chất Lượng
Biến áp xuất âm là thành phần quan trọng không kém, ảnh hưởng trực tiếp đến chất lượng âm thanh cuối cùng. Việc đấu nối OPT đúng cách đảm bảo tín hiệu được truyền tải hiệu quả đến loa. Cần chú ý đến số lượng chân và cách kết nối với đèn công suất.
OPT Với 3 Chân So Với 5 Chân
Nếu không tìm được OPT loại có 5 chân vào (phù hợp với sơ đồ gốc), bạn có thể sử dụng loại 3 chân. Trong trường hợp này, bạn sẽ nối hai chân số 4 (anode) của đèn công suất lại với nhau bằng hai điện trở 470Ω/3W. Điểm giữa của hai điện trở này sẽ được nối vào tụ nguồn B2. Điều này giúp tạo ra một điểm trung tâm giả cho tầng công suất.
Chế Tạo Bo Mạch Tiền Khuếch Đại (Pre-amp Board)
Bo mạch tiền khuếch đại là nơi tập trung các linh kiện nhỏ hơn, chịu trách nhiệm khuếch đại tín hiệu đầu vào. Việc chế tạo bo mạch này đòi hỏi sự tỉ mỉ và cẩn thận. Bạn có thể tự làm bo mạch tại nhà với các vật liệu đơn giản.
Việc tự làm bo mạch không chỉ giúp tiết kiệm chi phí mà còn cho phép bạn tùy chỉnh kích thước và bố cục. Nó là một kỹ năng quan trọng đối với bất kỳ ai muốn tự lắp ráp ampli đèn. Quá trình này đòi hỏi sự kiên nhẫn và chính xác.
Bo mạch tiền khuếch đại ampli đèn Dynaco Mark III sau khi hoàn thiện, cần thiết cho dự án tự lắp ráp ampli đèn
Quy Trình Vẽ Và Khắc Mạch
Bạn có thể vẽ mạch bằng tay trên một miếng bakelite tráng đồng. Sử dụng bút dạ để vẽ các đường mạch theo sơ đồ, đảm bảo độ chính xác. Sau khi vẽ xong, dùng dung dịch hóa chất để ăn mòn phần đồng không mong muốn, chỉ để lại các đường mạch đã vẽ. Đây là một phương pháp thủ công nhưng hiệu quả.
Chi tiết các mối nối trên bo mạch ampli đèn Dynaco Mark III, ví dụ điển hình cho việc tự lắp ráp ampli đèn
Tăng Cường Độ Dẫn Mạch
Sau khi hoàn thành việc khắc mạch, bạn nên phủ một lớp thiếc hàn dày lên tất cả các đường mạch đồng. Lớp thiếc này sẽ tăng cường độ dẫn điện của mạch và bảo vệ đồng khỏi quá trình oxy hóa. Việc này giúp mạch điện bền bỉ hơn và đảm bảo truyền tải tín hiệu tốt hơn.
Xác Định Điểm Nối Với Phần Còn Lại Của Mạch
Trong sơ đồ mạch, các dấu chữ thập trong vòng tròn là những điểm mà bo mạch pre-amp sẽ được nối với phần còn lại của ampli. Các điểm này thường được đánh số để dễ dàng nhận biết và kết nối. Bạn cần tham khảo kỹ sơ đồ để đảm bảo nối dây chính xác.
Nguyên Tắc Đi Dây Và Bố Trí Linh Kiện
Cách đi dây và bố trí linh kiện có ảnh hưởng rất lớn đến độ nhiễu và chất lượng âm thanh của ampli đèn. Một bố cục hợp lý và kỹ thuật đi dây khoa học sẽ giảm thiểu tiếng ồn và đảm bảo hiệu suất tối ưu. Đây là một trong những thách thức lớn nhất khi tự lắp ráp ampli đèn.
Việc đi dây không đúng cách có thể dẫn đến tiếng ồn, nhiễu hoặc thậm chí là hỏng hóc. Cần tuân thủ các nguyên tắc cơ bản để đảm bảo ampli hoạt động ổn định. Bố trí linh kiện khoa học cũng giúp việc bảo trì và sửa chữa sau này dễ dàng hơn.
Kỹ Thuật Đi Dây Giảm Nhiễu
Tất cả các dây dẫn điện cần được xoắn vào nhau khi đi dây. Kỹ thuật xoắn dây giúp giảm nhiễu điện từ. Hãy đảm bảo cắt dây ngắn nhất có thể, tránh để dây thừa. Không để hai dây song song với nhau trong khoảng cách dài. Nếu hai dây phải vượt qua nhau, hãy uốn dây để chúng vượt thẳng góc.
Cách đi dây cẩn thận bên trong chassis ampli đèn, một phần quan trọng của việc tự lắp ráp ampli đèn
Bố Trí Linh Kiện Trong Chassis
Mặc dù có thể làm chassis lớn hơn một chút để dễ sắp xếp linh kiện, bạn vẫn phải tôn trọng vị trí sắp xếp gốc. Sai vị trí có thể gây ra hiện tượng tự kích hoặc nhiễu. Dưới đây là hình ảnh minh họa cách đi dây và bố trí linh kiện thực tế, thay thế cho sơ đồ layout chi tiết.

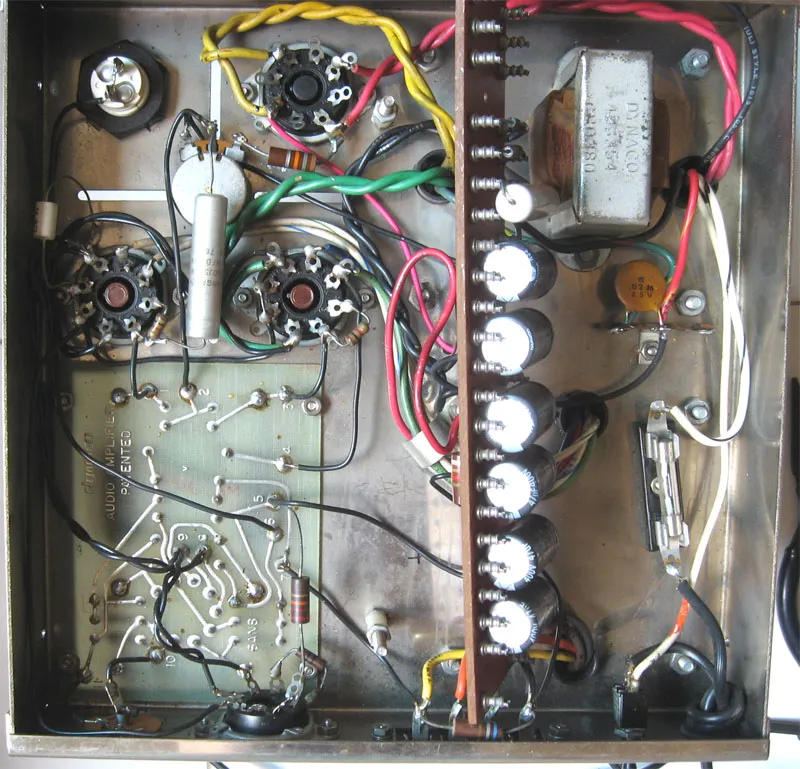

Chi tiết đi dây và bố cục linh kiện bên trong ampli đèn, minh họa cho dự án tự lắp ráp ampli đèn
Việc tuân thủ bố cục sẽ giúp tái tạo được chất âm đặc trưng của Dynaco Mark III. Sự sắp xếp khoa học còn giúp tản nhiệt tốt hơn và dễ dàng kiểm tra. Đây là những nguyên tắc cơ bản cho một ampli hoạt động ổn định.
Góc nhìn khác về cách đi dây mạch ampli đèn, hướng dẫn quan trọng cho người tự lắp ráp ampli đèn
Nguyên Tắc Nối Đất (Grounding)
Nối đất đúng cách là một yếu tố cực kỳ quan trọng để loại bỏ tiếng ồn và hum. Sử dụng kỹ thuật nối đất sao (star ground) là phổ biến nhất. Tất cả các điểm nối đất của mạch được đưa về một điểm chung duy nhất trên chassis. Điều này giúp tránh các vòng lặp đất không mong muốn. Nối đất tốt đảm bảo ampli hoạt động yên tĩnh.
Quy Trình Thử Nghiệm Và Khắc Phục Sự Cố Ban Đầu
Sau khi hoàn thành việc lắp ráp, bước thử nghiệm ban đầu là cực kỳ quan trọng để đảm bảo ampli hoạt động đúng cách và an toàn. Đây là giai đoạn kiểm tra cuối cùng trước khi đưa ampli vào sử dụng. Việc thực hiện đúng quy trình sẽ giúp phát hiện và khắc phục các lỗi tiềm ẩn.
Kiểm tra từng bước một giúp bạn xác định được nguyên nhân của bất kỳ sự cố nào. Đừng vội vàng ở giai đoạn này. Sự cẩn thận sẽ đảm bảo tuổi thọ và hiệu suất của ampli.
Kiểm Tra Nguồn Điện Sau Khi Lắp Ráp
Đầu tiên, cắm đèn chỉnh lưu GZ34 vào vị trí. Nối nguồn điện và bật công tắc nguồn (switch on). Sử dụng đồng hồ đo điện áp thang đo trên 600VDC để kiểm tra các nguồn B+. Đảm bảo tất cả các điểm điện áp cao đều có giá trị đúng theo sơ đồ mạch. Nếu có bất kỳ sai lệch nào, hãy tắt nguồn ngay lập tức và kiểm tra lại dây nối.
Điều Chỉnh Điện Áp Âm (Bias)
Tiếp theo, điều chỉnh điện áp âm (bias) cho đèn công suất. Sử dụng đồng hồ đo để chỉnh biến trở sao cho điện áp âm dao động khoảng từ -45VDC đến -50VDC. Điện áp bias đúng sẽ đảm bảo đèn công suất hoạt động ở điểm tối ưu, mang lại chất âm tốt nhất và kéo dài tuổi thọ của đèn. Khi đã đạt được giá trị mong muốn, bạn có thể tắt công tắc nguồn.
Cắm Đèn Và Khởi Động Ampli
Sau khi kiểm tra nguồn và chỉnh bias, cắm tất cả các đèn công suất và tiền khuếch đại vào vị trí. NHỚ nối loa vào trước khi bật công tắc nguồn. Bật công tắc và lắng nghe âm thanh. Nếu mọi thứ đều đúng, ampli của bạn đã sẵn sàng hoạt động.
Khắc Phục Sự Cố Tiếng Rít (Oscillation)
Trong trường hợp ampli phát ra tiếng rít ở loa, đó là dấu hiệu của việc sai nguồn hồi tiếp (feedback). Bạn cần tắt máy ngay lập tức. Đổi chỗ hai sợi dây nối từ biến áp xuất âm (OPT) ra hai chân số 3 (anode) của đèn công suất cho ngược lại. Sau đó, bật công tắc nguồn trở lại. Tiếng rít sẽ biến mất và ampli sẽ hoạt động bình thường.
An Toàn Điện Là Ưu Tiên Hàng Đầu
Luôn nhớ rằng ampli đèn hoạt động với điện áp rất cao, có thể gây nguy hiểm chết người. Tuyệt đối không chạm tay vào các linh kiện khi ampli đang hoạt động hoặc vừa tắt. Tụ lọc nguồn có thể tích trữ điện áp nguy hiểm trong một thời gian dài sau khi tắt máy. Luôn sử dụng đồng hồ đo để kiểm tra điện áp và xả tụ trước khi chạm vào bất kỳ linh kiện nào bên trong.
Lựa Chọn Đèn Công Suất Phù Hợp Với Ampli Đèn Của Bạn
Một trong những ưu điểm lớn của việc tự lắp ráp ampli đèn là khả năng tùy biến, và việc lựa chọn đèn công suất chính là điểm nhấn quan trọng. Sơ đồ Dynaco Mark III có thể sử dụng nhiều loại đèn công suất khác nhau như KT88/6550, 6CA7/EL34 và 6L6GC/5881. Mỗi loại đèn mang đến một đặc tính âm thanh riêng biệt, phù hợp với sở thích nghe nhạc và loại loa khác nhau.
Việc thay đổi đèn công suất (hay còn gọi là “tube rolling”) là cách hiệu quả để tinh chỉnh chất âm của ampli. Các chân cắm của những loại đèn này giống nhau, nên bạn không cần phải thay đổi mạch điện. Chỉ cần cắm và thưởng thức sự khác biệt.
Đặc Tính Âm Thanh Của Từng Loại Đèn
Mỗi loại đèn công suất có “chất” âm đặc trưng. Việc hiểu rõ những khác biệt này sẽ giúp bạn đưa ra lựa chọn phù hợp nhất cho hệ thống âm thanh của mình.
Đèn KT88/6550
Đèn KT88 và 6550 được biết đến với công suất mạnh mẽ và âm bass chắc khỏe. Chúng mang lại một chất âm uy lực, rõ ràng và đầy năng lượng. KT88/6550 là lựa chọn lý tưởng cho những người yêu thích nhạc rock, nhạc giao hưởng lớn hoặc những thể loại đòi hỏi độ động cao. Chúng cũng rất phù hợp để kéo những cặp loa khó tính, có trở kháng thấp hoặc độ nhạy cao. Công suất lớn giúp chúng kiểm soát loa tốt hơn.
Đèn 6CA7/EL34
Đèn 6CA7 và EL34 là hai biến thể của cùng một loại đèn, nổi tiếng với chất âm cân bằng, ấm áp và giàu nhạc tính. Chúng mang lại dải trung (midrange) mượt mà, ngọt ngào, đặc biệt phù hợp với nhạc jazz, vocal và những bản nhạc có giai điệu du dương. EL34 là lựa chọn phổ biến cho các ampli mang phong cách Anh Quốc cổ điển, với độ chi tiết tốt nhưng không quá chói gắt. Chất âm của EL34 mang lại cảm giác dễ chịu và thư giãn.
Đèn 6L6GC/5881
Đèn 6L6GC và 5881 thường được ca ngợi vì chất âm trong trẻo, mềm mại và dải cao thanh thoát. Chúng tạo ra âm thanh có độ phân giải cao, với khả năng tái tạo chi tiết tốt mà không gây mệt tai. 6L6GC/5881 là lựa chọn tuyệt vời cho những ai tìm kiếm sự tinh tế, độ trong sáng trong âm nhạc, đặc biệt là nhạc cổ điển hoặc acoustic. Chất âm của 6L6 thường được mô tả là “vintage” và có hồn.
Lựa Chọn Dựa Trên Loa Và Sở Thích Âm Nhạc
Việc lựa chọn đèn công suất phù hợp nên dựa trên hai yếu tố chính: loại loa bạn đang sử dụng và thể loại nhạc bạn thích nghe.
Phù Hợp Với Loa
- Loa độ nhạy thấp: Nếu bạn sử dụng loa có độ nhạy thấp hoặc trở kháng phức tạp, đèn KT88/6550 với công suất đầu ra mạnh mẽ sẽ là lựa chọn tối ưu để kéo loa hiệu quả.
- Loa độ nhạy cao: Với loa có độ nhạy cao, bạn có thể thoải mái thử nghiệm với tất cả các loại đèn, nhưng đèn 6L6GC/5881 có thể mang lại sự tinh tế và chi tiết hơn ở mức âm lượng thấp.
Phù Hợp Với Thể Loại Nhạc
- Nhạc mạnh, sôi động: KT88/6550 sẽ tái tạo những bản nhạc này một cách sống động và đầy sức mạnh.
- Nhạc jazz, vocal, pop nhẹ: EL34/6CA7 sẽ mang lại chất âm ấm áp, giàu cảm xúc và mượt mà.
- Nhạc cổ điển, acoustic, nhạc cụ: 6L6GC/5881 với độ trong trẻo và chi tiết tốt sẽ là lựa chọn tuyệt vời.
Bảo Dưỡng Và Nâng Cấp Ampli Đèn Tự Ráp
Sau khi hoàn thành việc tự lắp ráp ampli đèn và đưa vào sử dụng, việc bảo dưỡng định kỳ và cân nhắc nâng cấp là cần thiết để duy trì hiệu suất và tối ưu hóa chất lượng âm thanh. Một ampli đèn được bảo trì tốt sẽ có tuổi thọ cao và luôn mang lại trải nghiệm nghe nhạc tốt nhất.
Việc bảo dưỡng không chỉ giúp ampli hoạt động ổn định mà còn ngăn ngừa các hỏng hóc lớn. Nâng cấp là một cách để cải thiện hiệu suất âm thanh theo thời gian, phù hợp với sự phát triển của công nghệ hoặc sở thích cá nhân.
Bảo Dưỡng Định Kỳ
Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ của ampli. Những công việc này tương đối đơn giản nhưng mang lại hiệu quả lớn.
Kiểm Tra Đèn
Các đèn điện tử có tuổi thọ nhất định và sẽ suy giảm hiệu suất theo thời gian. Định kỳ kiểm tra tình trạng của đèn, đặc biệt là đèn công suất. Nếu thấy đèn có hiện tượng yếu, cháy đen hoặc có vấn đề về âm thanh, hãy thay thế chúng. Việc thay đèn là một phần tự nhiên của việc sử dụng ampli đèn.
Vệ Sinh Các Chân Cắm Và Giắc Nối
Bụi bẩn và oxy hóa có thể tích tụ trên các chân cắm đèn, giắc cắm tín hiệu và giắc cắm loa, gây ra tiếp xúc kém và nhiễu. Sử dụng dung dịch vệ sinh chuyên dụng và bàn chải nhỏ để làm sạch các điểm tiếp xúc. Điều này đảm bảo tín hiệu được truyền tải một cách tốt nhất.
Kiểm Tra Mối Hàn Và Dây Nối
Sau một thời gian sử dụng, các mối hàn có thể bị lỏng hoặc nứt do nhiệt độ và rung động. Kiểm tra kỹ tất cả các mối hàn, đặc biệt là ở các vị trí chịu nhiệt cao. Nếu phát hiện mối hàn kém chất lượng, hãy hàn lại để đảm bảo kết nối chắc chắn. Dây nối cũng cần được kiểm tra để đảm bảo không bị sờn hoặc đứt.
Kiểm Tra Điện Áp Nguồn
Sử dụng đồng hồ đa năng để kiểm tra lại các điện áp nguồn B+ và điện áp bias định kỳ. Nếu có sự sai lệch đáng kể, điều chỉnh lại hoặc tìm nguyên nhân gây ra sự thay đổi đó. Điện áp ổn định là yếu tố then chốt cho hoạt động đúng của ampli.
Các Tùy Chọn Nâng Cấp
Nâng cấp là một cách để cá nhân hóa và cải thiện hiệu suất ampli theo sở thích cá nhân. Có nhiều lựa chọn nâng cấp khác nhau, từ việc thay đổi linh kiện nhỏ đến những thay đổi lớn hơn.
Nâng Cấp Tụ Điện
Các tụ điện ghép tầng và tụ lọc nguồn có thể được nâng cấp lên các loại chất lượng cao hơn (ví dụ: tụ dầu, tụ polypropylene) để cải thiện độ trong trẻo, dải động và chi tiết âm thanh. Tụ điện chất lượng cao thường mang lại sự cải thiện đáng kể.
Nâng Cấp Biến Áp Xuất Âm (OPT)
Biến áp xuất âm là một trong những thành phần quan trọng nhất ảnh hưởng đến chất lượng âm thanh. Nâng cấp lên một OPT chất lượng cao hơn, với băng thông rộng hơn và độ méo thấp hơn, có thể mang lại sự khác biệt lớn về độ phân giải và đáp ứng tần số của ampli. Đây thường là một khoản đầu tư đáng giá.
Thử Nghiệm Với Các Loại Đèn Khác Nhau
Như đã đề cập, việc thay đổi các loại đèn pre-amp và công suất khác nhau (tube rolling) có thể tinh chỉnh chất âm theo ý muốn. Khám phá các thương hiệu và phiên bản đèn cổ điển (NOS – New Old Stock) có thể mang lại những bất ngờ thú vị về âm thanh.
Cải Thiện Hệ Thống Chống Nhiễu
Nếu ampli vẫn còn tiếng hum hoặc nhiễu sau khi đã đi dây cẩn thận, bạn có thể cân nhắc cải thiện hệ thống nối đất (star ground) hoặc thêm các bộ lọc nhiễu chuyên dụng. Việc này giúp ampli hoạt động yên tĩnh hơn, nâng cao trải nghiệm nghe nhạc.
Việc tự lắp ráp ampli đèn không chỉ là một dự án kỹ thuật mà còn là một hành trình khám phá âm thanh đầy đam mê và cá nhân hóa. Từ việc phân tích sơ đồ mạch, tỉ mỉ chọn lựa linh kiện, đến việc đi dây cẩn trọng và kiểm tra tỉ mỉ, mỗi bước đều góp phần tạo nên một tác phẩm âm thanh độc đáo. Mẫu Dynaco Mark III là một khởi đầu tuyệt vời, mang đến sự kết hợp giữa thiết kế kinh điển và hiệu suất ổn định, lý tưởng cho những người muốn tự tay kiến tạo bộ khuếch đại đèn của riêng mình. Với sự kiên trì và niềm đam mê, bạn hoàn toàn có thể sở hữu một ampli đèn chất lượng cao, mang đậm dấu ấn cá nhân, và tận hưởng trọn vẹn vẻ đẹp của âm nhạc qua chất âm ấm áp, sống động mà chỉ ampli đèn mới có thể mang lại.
