Tự Lắp Mạch Điện Đơn Giản: Hướng Dẫn Chi Tiết Từ A Đến Z

Việc tự lắp mạch điện đơn giản tại nhà không chỉ giúp bạn tiết kiệm chi phí mà còn nâng cao kiến thức thực tiễn về điện dân dụng, đặc biệt hữu ích cho các hệ thống như bơm nước tự động hay chiếu sáng. Hiểu rõ nguyên lý hoạt động, các thành phần cơ bản và tuân thủ các quy tắc an toàn là nền tảng để bạn tự tin thực hiện các dự án điện tại gia. Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ khái niệm cơ bản đến các bước lắp đặt chi tiết, đảm bảo sự an toàn và hiệu quả cho mọi người đọc quan tâm đến lĩnh vực này. Chúng tôi sẽ đi sâu vào việc chọn lựa thiết bị điện, sơ đồ đấu nối điện an toàn, và các phương pháp bảo vệ mạch điện để hệ thống hoạt động bền bỉ.

Kiến Thức Nền Tảng Về Mạch Điện Đơn Giản

Trước khi bắt tay vào việc tự lắp mạch điện đơn giản, việc nắm vững các kiến thức cơ bản về mạch điện là cực kỳ quan trọng. Một mạch điện đơn giản thường bao gồm nguồn điện, vật dẫn (dây điện), công tắc và tải tiêu thụ. Hiểu rõ chức năng của từng bộ phận sẽ giúp bạn dễ dàng xác định và khắc phục sự cố sau này.

Các Thành Phần Cơ Bản Của Mạch Điện

Mỗi mạch điện, dù đơn giản đến mấy, cũng đều được cấu thành từ một số yếu tố cốt lõi. Nguồn điện cung cấp năng lượng, thường là pin hoặc nguồn điện lưới. Dây điện đóng vai trò là cầu nối, dẫn dòng điện từ nguồn đến tải và ngược lại.

Tải tiêu thụ là thiết bị sử dụng điện năng để thực hiện một chức năng cụ thể, ví dụ như bóng đèn hay động cơ. Cuối cùng, công tắc giúp kiểm soát dòng điện, cho phép người dùng bật hoặc tắt mạch. Việc hiểu rõ từng phần này là bước đầu tiên để tự lắp mạch điện đơn giản một cách hiệu quả.

Nguyên Lý Hoạt Động Cơ Bản

Nguyên lý hoạt động của một mạch điện đơn giản dựa trên sự lưu thông của dòng điện. Khi công tắc đóng, mạch điện được nối kín, cho phép electron di chuyển từ cực âm của nguồn điện, qua vật dẫn, đến tải tiêu thụ, rồi trở về cực dương. Sự di chuyển này tạo ra dòng điện.

Ngược lại, khi công tắc mở, mạch điện bị ngắt quãng, dòng electron không thể lưu thông và tải tiêu thụ sẽ ngừng hoạt động. Đây là quy tắc nền tảng mà bất kỳ ai muốn tự lắp mạch điện đơn giản đều phải ghi nhớ.

An Toàn Điện: Ưu Tiên Hàng Đầu

An toàn là yếu tố không thể bỏ qua khi làm việc với điện. Luôn đảm bảo ngắt nguồn điện chính trước khi tiến hành bất kỳ thao tác nào. Sử dụng các dụng cụ cách điện chuyên dụng và trang bị bảo hộ lao động như găng tay, kính bảo hộ.

Kiểm tra kỹ lưỡng các mối nối, đảm bảo chúng chắc chắn và được cách điện đúng cách. Việc cẩn trọng trong từng bước sẽ giảm thiểu rủi ro điện giật hoặc chập cháy, giúp quá trình tự lắp mạch điện đơn giản diễn ra an toàn.

Dụng Cụ Và Vật Liệu Cần Thiết

Để thực hiện việc tự lắp mạch điện đơn giản một cách chuyên nghiệp và an toàn, việc chuẩn bị đầy đủ dụng cụ và vật liệu là không thể thiếu. Mỗi công cụ đều có vai trò riêng biệt, hỗ trợ bạn trong từng công đoạn từ cắt dây đến kiểm tra mạch.

Dụng Cụ Lắp Đặt Cơ Bản

Một bộ dụng cụ cơ bản sẽ bao gồm kìm cắt, kìm tuốt dây, tua vít các loại (dẹt và bake). Kìm tuốt dây giúp loại bỏ lớp vỏ cách điện mà không làm hỏng lõi đồng bên trong. Tua vít được sử dụng để tháo lắp các vít nối và cố định thiết bị.

Ampe kìm hoặc đồng hồ vạn năng là thiết bị kiểm tra không thể thiếu để đo điện áp, dòng điện và kiểm tra thông mạch. Những dụng cụ này là xương sống cho mọi dự án tự lắp mạch điện đơn giản.

Vật Liệu Điện Thiết Yếu

Về vật liệu, bạn cần chuẩn bị dây điện có tiết diện phù hợp với tải trọng của mạch. Hộp nối (junction box) giúp bảo vệ các mối nối và đảm bảo an toàn. Băng keo điện chất lượng cao được dùng để cách điện các mối nối hở.

Ngoài ra, các loại đầu cos, kẹp nối dây sẽ giúp tạo ra các kết nối chắc chắn và chuyên nghiệp hơn. Việc lựa chọn vật liệu chất lượng tốt sẽ góp phần vào độ bền và an toàn của hệ thống khi bạn tự lắp mạch điện đơn giản.

Thiết Bị Bảo Hộ Cá Nhân

Trang bị bảo hộ cá nhân bao gồm găng tay cách điện, kính bảo hộ và giày bảo hộ. Găng tay cách điện bảo vệ tay khỏi nguy cơ điện giật. Kính bảo hộ giúp bảo vệ mắt khỏi các tia lửa điện hoặc mảnh vụn.

Giày bảo hộ với đế cách điện cũng rất quan trọng, đặc biệt khi làm việc trên sàn ẩm ướt. Luôn đặt an toàn lên hàng đầu và sử dụng đầy đủ thiết bị bảo hộ khi tự lắp mạch điện đơn giản.

Tìm Hiểu Chi Tiết Về Phao Điện (Rơle Mực Nước)

Phao điện, hay còn gọi là rơle mực nước, là một thiết bị tự động quan trọng trong nhiều hệ thống cấp và thoát nước. Việc hiểu rõ cấu tạo, chức năng và nguyên lý hoạt động của phao điện là cực kỳ cần thiết để tự lắp mạch điện đơn giản điều khiển bơm nước hiệu quả.

Hình ảnh phao điện điều khiển bơm nước

Phao Điện Là Gì Và Chức Năng Chính

Phao điện là một loại công tắc tự động điều khiển máy bơm nước dựa trên mực nước trong bồn hoặc bể chứa. Nó có khả năng tự động đóng hoặc ngắt mạch điện, từ đó điều khiển bơm chạy hoặc dừng. Đây là một giải pháp tự động hóa giúp duy trì mực nước ổn định mà không cần sự can thiệp của con người.

Phao điện đóng vai trò quan trọng trong việc bảo vệ máy bơm khỏi chạy khô (chống cạn) hoặc ngăn chặn tình trạng tràn nước (chống tràn). Sự tiện lợi và hiệu quả của nó đã làm cho phao điện trở thành một thành phần không thể thiếu trong các hệ thống cấp nước gia đình và công nghiệp.

Chức năng chống cạn

Phao điện chống cạn được lắp đặt trong bồn chứa nước cấp, ví dụ như bể ngầm. Khi mực nước trong bồn xuống thấp đến mức quy định, phao sẽ tự động ngắt điện cấp cho máy bơm, ngăn không cho bơm hoạt động khi không có nước. Điều này giúp bảo vệ máy bơm khỏi bị cháy do chạy khô, kéo dài tuổi thọ của thiết bị.

Chức năng này cực kỳ quan trọng đối với các máy bơm hoạt động liên tục, đảm bảo rằng máy bơm chỉ chạy khi có đủ lượng nước cần thiết để hút. Việc này giúp việc tự lắp mạch điện đơn giản trở nên an toàn hơn.

Chức năng chống tràn

Ngược lại, phao điện chống tràn được sử dụng cho bồn chứa nước trên cao, như bồn trên sân thượng. Khi mực nước trong bồn đạt đến giới hạn đầy, phao sẽ tự động ngắt điện, làm cho máy bơm dừng hoạt động. Điều này ngăn ngừa tình trạng nước tràn ra ngoài, gây lãng phí và hư hại.

Chức năng chống tràn đảm bảo rằng bồn nước luôn được duy trì ở mức tối ưu, tránh lãng phí tài nguyên và chi phí sửa chữa do tràn nước. Cả hai chức năng này đều làm tăng hiệu quả và độ tin cậy của hệ thống cấp nước.

Đặc Điểm Kỹ Thuật Của Phao Điện

Phao điện có nhiều đặc điểm kỹ thuật quan trọng mà người dùng cần lưu ý khi lựa chọn và lắp đặt. Các thông số này ảnh hưởng trực tiếp đến hiệu suất và khả năng tương thích của phao với hệ thống điện của bạn. Hiểu rõ các thông số này sẽ giúp bạn tự lắp mạch điện đơn giản đúng cách.

STT	Thông số	Giá trị
1	Nguồn điện	AC/DC
2	Trọng lượng	1kg
3	Điện áp	1/2 HP ở 120VA hoặc 220VA
4	Động cơ tải lên	13.3 Amps
5	Kích thước phao	4.1x3x1.6 inch ( 105x78x41mm)
6	Nhiệt độ	0 – 140 độ C

Các thông số như nguồn điện, điện áp và dòng điện định mức phải phù hợp với máy bơm mà phao sẽ điều khiển. Kích thước và trọng lượng của phao cũng cần được xem xét để đảm bảo phù hợp với không gian lắp đặt. Nhiệt độ hoạt động cho phép của phao cũng là một yếu tố quan trọng, đặc biệt trong môi trường khắc nghiệt.

Cấu Tạo Chi Tiết Của Phao Điện

Phao điện được cấu tạo từ nhiều bộ phận, mỗi bộ phận đều đóng góp vào hoạt động tổng thể của thiết bị. Hiểu rõ cấu tạo giúp bạn dễ dàng hơn trong việc lắp đặt và bảo trì. Các bộ phận chính bao gồm: nắp thoát hơi, ốc siết nắp, vent răng, nắp đậy, đế siết ốc, củ phao, giá bắt và hộp công tắc.

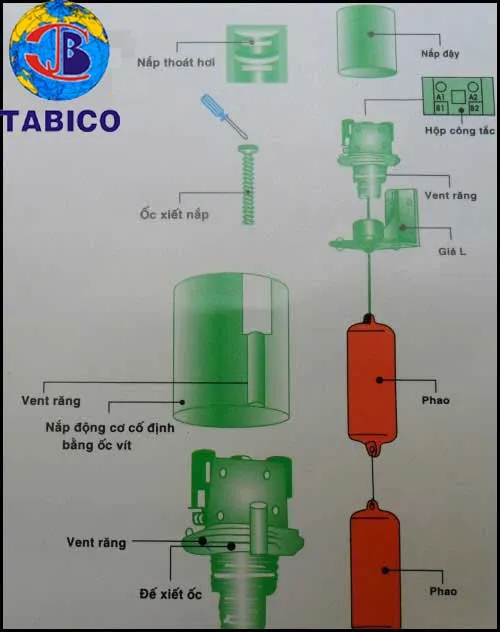

Sơ đồ cấu tạo chi tiết của phao điện

Hộp công tắc là bộ phận quan trọng nhất, chứa các tiếp điểm điện để đóng/ngắt mạch.

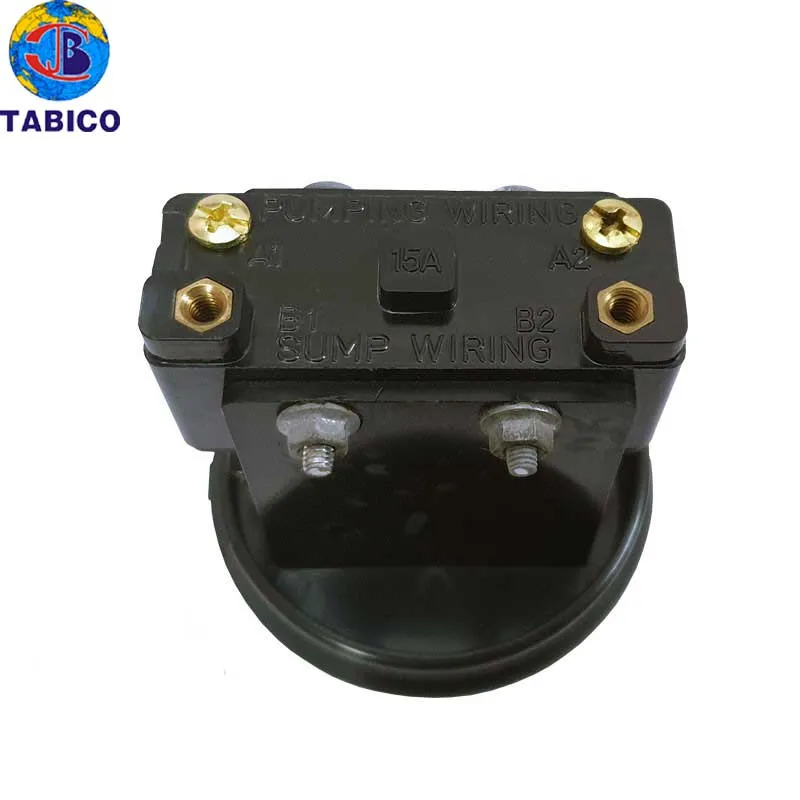

Hộp công tắc phao điện với các tiếp điểm

Bên trong hộp công tắc, chúng ta sẽ thấy các điểm đấu nối quan trọng.

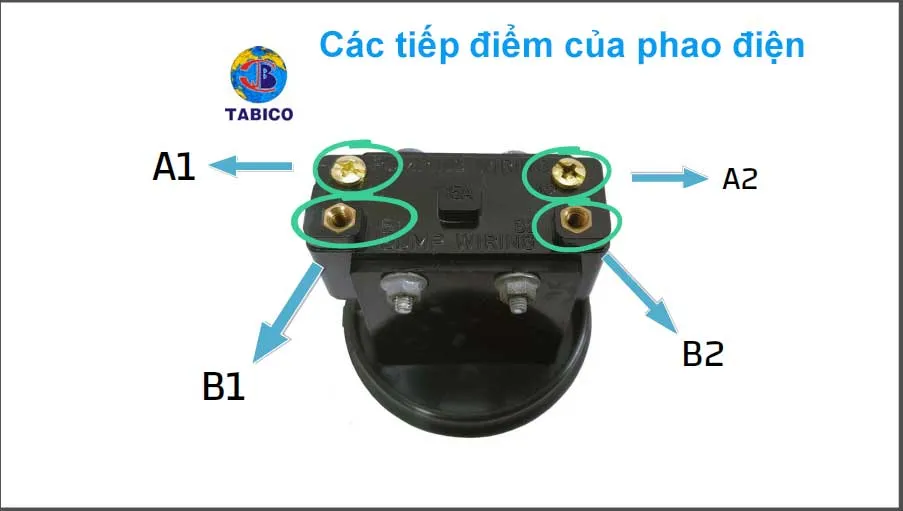

Các tiếp điểm A1, A2, B1, B2 trên phao điện

Thường có các ký hiệu A1, A2, B1, B2. Cặp tiếp điểm A1, A2 thường được sử dụng cho chức năng chống tràn, hoạt động ở chế độ thường đóng (NC). Khi phao nâng lên do nước đầy, tiếp điểm sẽ mở ra, ngắt điện. Ngược lại, cặp B1, B2 được sử dụng cho chức năng chống cạn, hoạt động ở chế độ thường mở (NO). Khi phao hạ xuống do nước cạn, tiếp điểm sẽ đóng lại, cấp điện. Việc hiểu rõ các tiếp điểm này là chìa khóa để tự lắp mạch điện đơn giản chính xác.

Hướng Dẫn Tự Lắp Mạch Điện Đơn Giản Với Phao Điện

Việc tự lắp mạch điện đơn giản với phao điện đòi hỏi sự cẩn trọng và hiểu biết về sơ đồ đấu nối. Có nhiều cách để lắp đặt phao điện, tùy thuộc vào nhu cầu sử dụng và yêu cầu về độ bền của hệ thống.

Cách Lắp Trực Tiếp Phao Điện Đơn Giản

Phương pháp này là cách cơ bản nhất để đấu nối phao điện với máy bơm. Nó phù hợp cho các ứng dụng đơn giản, ít yêu cầu về tải trọng lớn hoặc chu kỳ hoạt động dày đặc. Mặc dù đơn giản, việc hiểu rõ nguyên lý vẫn là yếu tố then chốt.

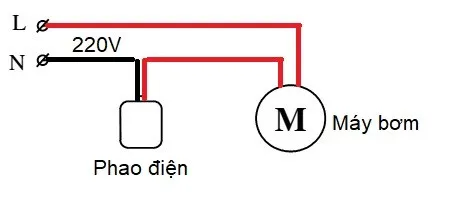

Sơ đồ đấu dây phao điện trực tiếp vào nguồn

Sơ đồ và nguyên lý hoạt động

Sơ đồ lắp phao điện trực tiếp bao gồm nguồn điện, phao điện và máy bơm. Một dây từ nguồn điện sẽ được cấp vào một tiếp điểm của phao (ví dụ A1). Dây còn lại của nguồn điện được nối trực tiếp vào một đầu của máy bơm.

Tiếp điểm còn lại của phao (ví dụ A2) sẽ được nối với đầu dây còn lại của máy bơm. Khi mực nước thấp, phao hạ xuống, đóng tiếp điểm của phao điện, tạo thành mạch kín và cấp điện cho máy bơm chạy. Ngược lại, khi nước đạt mức quy định, phao nâng lên, mở tiếp điểm, ngắt điện và dừng bơm.

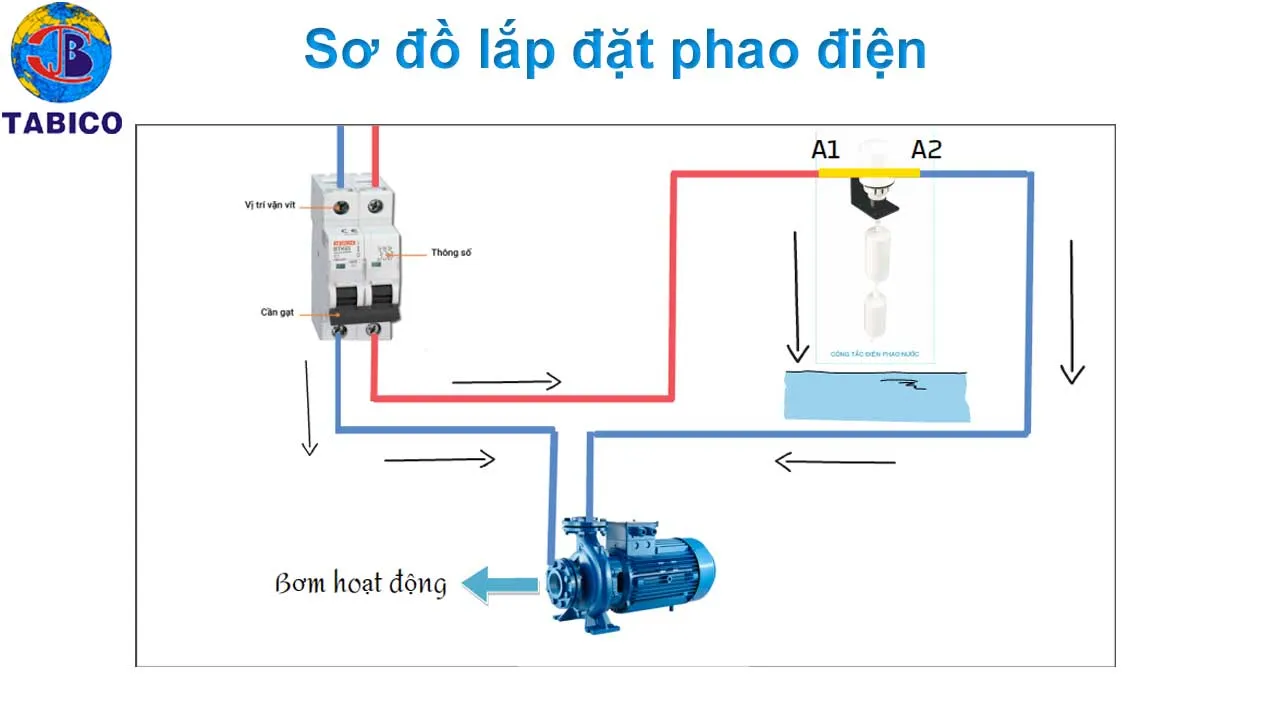

Sơ đồ lắp đặt phao điện đơn giản cho máy bơm

Đối với chức năng chống cạn, bạn sẽ đấu vào các tiếp điểm B1 và B2. Khi bồn đầy, phao nâng lên sẽ đóng tiếp điểm B1-B2 (trong chế độ chống cạn), cấp điện cho bơm.

Ưu và nhược điểm

Ưu điểm chính của cách lắp này là sự đơn giản, dễ thực hiện và chi phí thấp do chỉ cần ít thiết bị. Nó phù hợp cho các hệ thống bơm công suất nhỏ hoặc hoạt động không thường xuyên.

Tuy nhiên, nhược điểm là các tiếp điểm bên trong phao điện phải chịu trực tiếp dòng điện lớn của máy bơm. Điều này làm cho tiếp điểm dễ bị mòn, đánh lửa và nhanh hỏng, đặc biệt nếu máy bơm hoạt động với công suất lớn hoặc chu kỳ đóng mở liên tục. Để khắc phục hạn chế này, chúng ta cần một phương pháp đấu nối bền bỉ hơn khi tự lắp mạch điện đơn giản.

Lắp Đặt Phao Điện Với Khởi Động Từ (Contactor)

Để nâng cao độ bền và an toàn cho hệ thống, đặc biệt là khi điều khiển máy bơm công suất lớn, việc kết hợp phao điện với khởi động từ (contactor) là giải pháp tối ưu. Khởi động từ giúp bảo vệ các tiếp điểm của phao điện khỏi dòng điện lớn.

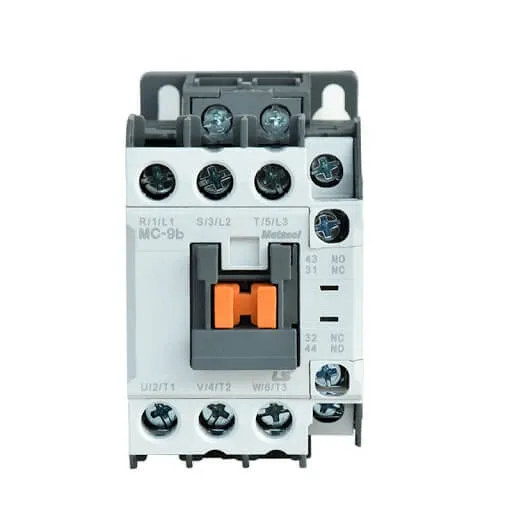

Hình ảnh khởi động từ trong hệ thống điện

Khởi động từ là gì và vai trò của nó

Khởi động từ, hay contactor, là một thiết bị chuyển mạch điện được điều khiển bằng điện, có khả năng đóng cắt dòng điện lớn một cách thường xuyên. Nó hoạt động như một công tắc chính cho các mạch động lực, điều khiển các thiết bị công suất cao như động cơ, máy bơm.

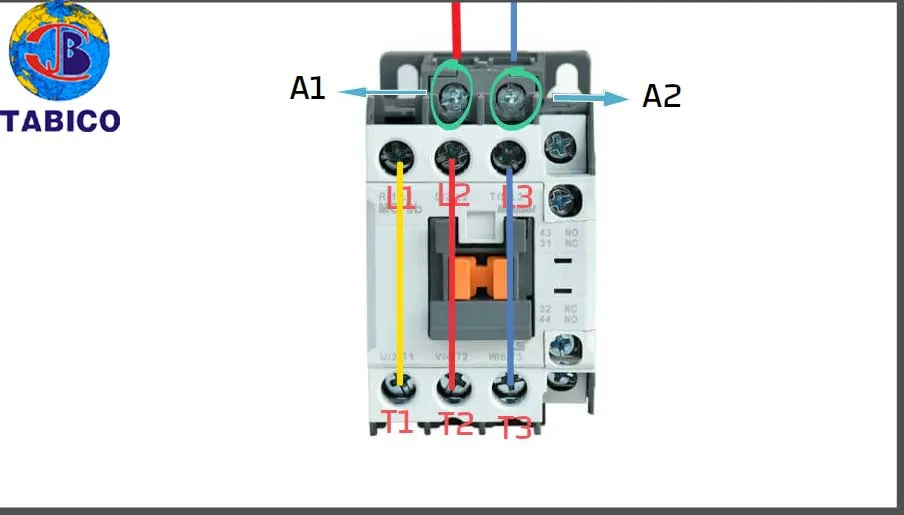

Khởi động từ Contactor với các chân đấu nối

Trong sơ đồ này, phao điện chỉ đóng vai trò kích hoạt cuộn hút của khởi động từ với dòng điện nhỏ. Sau đó, khởi động từ mới trực tiếp đóng cắt dòng điện lớn đi qua máy bơm. Điều này giúp kéo dài tuổi thọ của phao điện đáng kể khi bạn tự lắp mạch điện đơn giản.

Sơ đồ và nguyên lý đấu nối

Khởi động từ bao gồm các tiếp điểm điều khiển (A1, A2) và các tiếp điểm động lực (L1, L2, L3, T1, T2, T3). Bình thường, các tiếp điểm động lực L-T hở. Khi có dòng điện chạy qua cuộn hút A1-A2, khởi động từ sẽ đóng các tiếp điểm động lực, cho phép dòng điện chạy qua máy bơm.

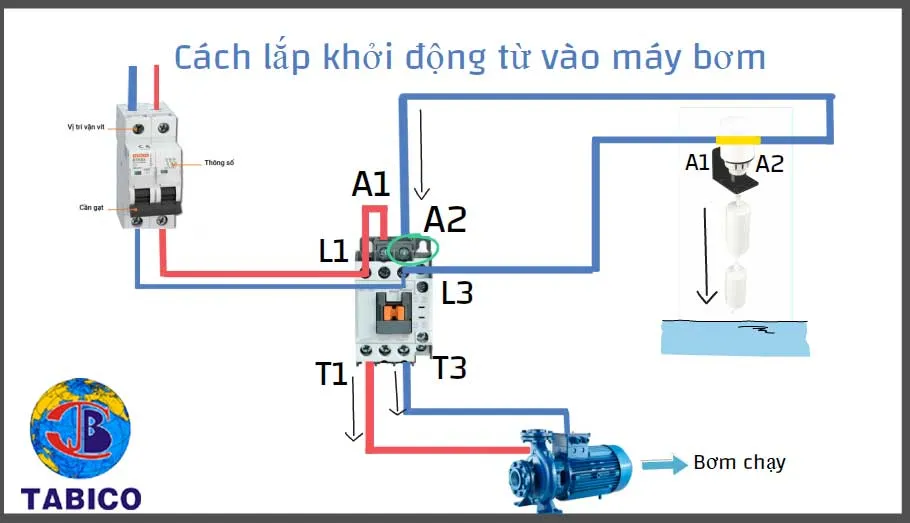

Sơ đồ đấu nối khởi động từ vào máy bơm

Để đấu nối, bạn sẽ cấp một dây nguồn từ aptomat vào L1 của contactor, đồng thời câu một nhánh nhỏ sang A1 để cấp nguồn cho cuộn hút. Dây nguồn còn lại được cấp vào L3. Từ L3, tiếp tục câu một dây lên một tiếp điểm của phao điện (ví dụ A1 của phao).

Tiếp điểm còn lại của phao (ví dụ A2 của phao) sẽ được nối vào A2 của khởi động từ. Các đầu ra T1, T3 của khởi động từ sẽ được nối xuống máy bơm.

Cách hoạt động và lợi ích

Khi mực nước trong bồn thấp, phao hạ xuống, đóng tiếp điểm của nó (trong chế độ chống cạn hoặc tràn). Dòng điện nhỏ sẽ chạy qua phao và cấp vào cuộn hút A1-A2 của khởi động từ. Khởi động từ nhận điện sẽ hút, đóng các tiếp điểm động lực L1-T1, L3-T3, cấp dòng điện chính cho máy bơm hoạt động.

Lợi ích lớn nhất của cách này là phao điện chỉ phải chịu một dòng điện rất nhỏ để kích hoạt contactor. Điều này giúp bảo vệ hoàn hảo các tiếp điểm của phao điện, kéo dài tuổi thọ sử dụng lên nhiều lần. Máy bơm công suất lớn cũng được điều khiển ổn định và an toàn hơn.

Tự Lắp Mạch Điện Đơn Giản Cho Hệ Thống Hai Bồn Nước

Đối với các hộ gia đình hoặc cơ sở có hai bồn nước (một bồn ngầm và một bồn trên cao), việc tự lắp mạch điện đơn giản để điều khiển máy bơm đòi hỏi sự phối hợp giữa hai phao điện. Hệ thống này đảm bảo rằng máy bơm chỉ hoạt động khi cả hai điều kiện được đáp ứng: bồn ngầm có nước và bồn trên cao thiếu nước.

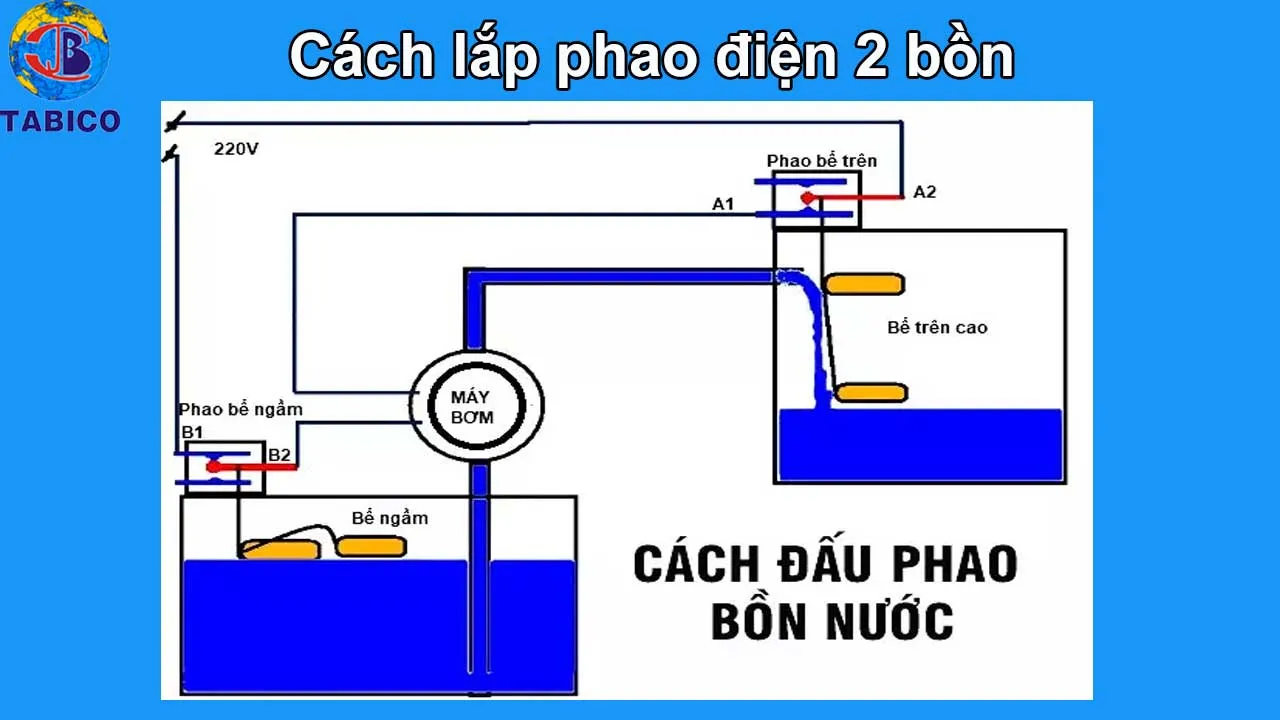

Sơ đồ lắp phao điện cho hệ thống hai bồn nước

Sơ đồ và cách đấu nối phao điện 2 bồn

Hệ thống này cần hai phao điện: một phao cho bồn thấp (bể ngầm) và một phao cho bồn cao (bồn sân thượng).

• Bước 1: Nguồn điện được cấp vào một đầu của phao điện bồn thấp (đấu vào tiếp điểm B1 của phao bồn thấp để chống cạn).
• Bước 2: Từ tiếp điểm B2 của phao bồn thấp, nối một dây đến một đầu của máy bơm.
• Bước 3: Từ đầu dây còn lại của máy bơm, nối một dây đến một tiếp điểm của phao bồn cao (đấu vào tiếp điểm A1 của phao bồn cao để chống tràn).
• Bước 4: Tiếp điểm còn lại của phao bồn cao (A2) sẽ được nối về nguồn điện còn lại.

Quy trình hoạt động của hệ thống

Máy bơm trong hệ thống hai bồn này sẽ chỉ hoạt động khi thỏa mãn đồng thời hai điều kiện:

1. Bồn thấp có nước: Khi bồn thấp đầy nước, phao bồn thấp sẽ nổi lên, đóng tiếp điểm B1-B2. Điều này tạo thành một mạch kín cho phần đầu của hệ thống.
2. Bồn cao thiếu nước: Khi bồn cao bị hụt nước, phao bồn cao sẽ hạ xuống, đóng tiếp điểm A1-A2. Điều này tạo thành mạch kín cho phần cuối của hệ thống.

Chỉ khi cả hai tiếp điểm (B1-B2 của phao thấp và A1-A2 của phao cao) đều đóng, mạch điện mới được nối hoàn chỉnh, cấp điện cho máy bơm hoạt động. Nếu một trong hai điều kiện không được đáp ứng (bồn thấp cạn nước hoặc bồn cao đã đầy), mạch sẽ bị hở và máy bơm sẽ không chạy. Điều này không chỉ giúp tối ưu việc cấp nước mà còn bảo vệ máy bơm hiệu quả.

Khắc Phục Sự Cố Và Bảo Trì Hệ Thống Điện Đơn Giản

Sau khi tự lắp mạch điện đơn giản, việc theo dõi, khắc phục sự cố và bảo trì định kỳ là rất quan trọng để đảm bảo hệ thống hoạt động ổn định và an toàn. Một số vấn đề phổ biến có thể phát sinh và việc biết cách xử lý sẽ giúp bạn tiết kiệm thời gian và chi phí.

Các Vấn Đề Thường Gặp Và Cách Khắc Phục

Một trong những sự cố phổ biến nhất là máy bơm không hoạt động. Nguyên nhân có thể do mất nguồn điện, phao điện bị kẹt hoặc hỏng, hoặc máy bơm bị lỗi. Hãy kiểm tra aptomat tổng, sau đó kiểm tra xem phao có bị vướng hoặc có tiếp điểm nào bị hở hay không.

Nếu máy bơm chạy liên tục không ngừng, có thể phao điện bị kẹt ở vị trí đóng mạch hoặc tiếp điểm bị dính. Việc kiểm tra và làm sạch phao, hoặc thay thế phao nếu cần, sẽ giải quyết vấn đề. Luôn ngắt điện trước khi kiểm tra và sửa chữa.

Bảo Trì Định Kỳ Để Kéo Dài Tuổi Thọ

Bảo trì định kỳ bao gồm việc kiểm tra các mối nối điện để đảm bảo chúng luôn chắc chắn và không bị oxy hóa. Kiểm tra dây điện xem có bị nứt, hở hoặc chuột cắn không. Vệ sinh phao điện để loại bỏ cặn bẩn, rong rêu có thể làm kẹt phao.

Đối với hệ thống có khởi động từ, hãy kiểm tra các tiếp điểm của contactor xem có bị mòn hoặc đánh lửa không. Việc bảo trì đều đặn không chỉ giúp kéo dài tuổi thọ của các thiết bị mà còn đảm bảo an toàn cho toàn bộ hệ thống điện đã tự lắp mạch điện đơn giản.

Lời Khuyên An Toàn Bổ Sung

Khi làm việc với điện, tuyệt đối không được chủ quan. Nếu cảm thấy không chắc chắn về bất kỳ bước nào, hãy tìm kiếm sự trợ giúp từ thợ điện chuyên nghiệp. Luôn sử dụng thiết bị cách điện và kiểm tra nguồn điện trước khi chạm vào bất kỳ thành phần nào của mạch.

Lắp đặt thêm cầu dao chống giật (CB chống rò) là một biện pháp an toàn hiệu quả, giúp ngắt điện ngay lập tức khi phát hiện dòng rò. Việc đầu tư vào an toàn là không bao giờ thừa, đặc biệt là khi bạn tự lắp mạch điện đơn giản tại nhà.

Kết Luận

Qua hướng dẫn chi tiết trên, hy vọng bạn đã có đủ thông tin và sự tự tin để tự lắp mạch điện đơn giản cho các thiết bị như phao điện điều khiển máy bơm tại nhà. Từ việc nắm vững các thành phần cơ bản, nguyên lý hoạt động, đến các sơ đồ đấu nối trực tiếp hoặc kết hợp khởi động từ để tăng độ bền, mỗi bước đều hướng tới mục tiêu an toàn và hiệu quả. Việc hiểu rõ cách khắc phục sự cố và thực hiện bảo trì định kỳ sẽ giúp hệ thống của bạn hoạt động ổn định, kéo dài tuổi thọ và mang lại tiện ích tối đa trong cuộc sống hàng ngày.
