Trình Tự Đọc Bản Vẽ Lắp Công Nghệ 8: Hướng Dẫn Chi Tiết

Trong lĩnh vực cơ khí và kỹ thuật, việc nắm vững trình tự đọc bản vẽ lắp công nghệ 8 là một kỹ năng nền tảng và cực kỳ quan trọng. Bản vẽ lắp không chỉ là tập hợp các đường nét mà còn là ngôn ngữ kỹ thuật, giúp chúng ta hiểu cấu tạo sản phẩm và nguyên lý hoạt động của các bộ phận máy. Đối với những ai đang học tập hoặc làm việc trong ngành cơ khí, đặc biệt là trong bối cảnh gia công cơ khí hiện đại, khả năng đọc và phân tích bản vẽ lắp một cách chính xác là điều kiện tiên quyết. Bài viết này sẽ đi sâu vào từng bước của trình tự đọc, cung cấp kiến thức toàn diện về cấu tạo, các quy ước biểu diễn và phương pháp ghi kích thước, từ đó nâng cao kỹ năng đọc bản vẽ và phục vụ hiệu quả cho kỹ thuật lắp ráp sản phẩm.

Khái Niệm Bản Vẽ Lắp Và Tầm Quan Trọng Trong Kỹ Thuật Cơ Khí

Bản vẽ lắp là một loại tài liệu kỹ thuật quan trọng, được sử dụng để mô tả hình dạng tổng thể, kết cấu của một sản phẩm hoàn chỉnh và vị trí tương quan giữa tất cả các chi tiết cấu thành. Mục đích chính của nó là cung cấp cái nhìn toàn diện về sản phẩm, thể hiện cách các bộ phận riêng lẻ được lắp ghép với nhau để tạo thành một hệ thống chức năng. Trong bối cảnh ngành công nghiệp cơ khí, bản vẽ lắp đóng vai trò không thể thiếu.

Nó là tài liệu kỹ thuật chủ yếu được sử dụng trong mọi giai đoạn của chu trình sản phẩm, từ thiết kế ban đầu, sản xuất, lắp ráp cho đến bảo trì và sử dụng. Bản vẽ lắp giúp kỹ sư và thợ cơ khí hình dung được sản phẩm cuối cùng, hiểu rõ cách các chi tiết tương tác và đảm bảo quá trình lắp ráp diễn ra đúng kỹ thuật. Đối với học sinh Công nghệ 8, việc làm quen với khái niệm này là bước đầu tiên để tiếp cận thế giới kỹ thuật đầy thú vị.

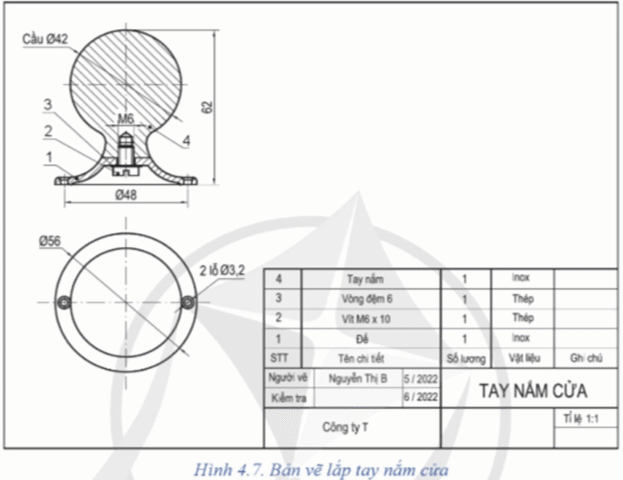

Cấu Trúc Các Thành Phần Chính Của Bản Vẽ Lắp Hoàn Chỉnh

Một bản vẽ lắp hoàn chỉnh thường bao gồm bốn nội dung chính, mỗi phần đều mang ý nghĩa và chức năng riêng biệt. Việc hiểu rõ từng thành phần này là chìa khóa để nắm bắt được toàn bộ thông tin mà bản vẽ muốn truyền tải. Các phần này phối hợp với nhau tạo nên một bức tranh kỹ thuật đầy đủ về sản phẩm.

Hình Biểu Diễn Thể Hiện Kết Cấu Chi Tiết Sản Phẩm

Hình biểu diễn trên bản vẽ lắp bao gồm các hình chiếu, hình cắt và đôi khi là hình trích hoặc hình chiếu phụ, được sử dụng để diễn tả hình dạng, kết cấu bên trong và vị trí tương quan của các chi tiết máy. Các hình chiếu chính giúp người đọc có cái nhìn tổng thể từ nhiều phía. Trong khi đó, hình cắt cho phép bộc lộ các bộ phận ẩn khuất bên trong, giúp dễ dàng hình dung cấu tạo nội bộ và cách các chi tiết ăn khớp với nhau.

Đặc biệt, cho phép vẽ một phần hình cắt (hình cắt cục bộ) trên hình chiếu để làm rõ một chi tiết hoặc mối ghép cụ thể mà không cần cắt toàn bộ. Điều này giúp bản vẽ không bị quá phức tạp mà vẫn đảm bảo tính rõ ràng về chi tiết cần thể hiện. Sự kết hợp linh hoạt của các hình biểu diễn giúp người đọc nắm bắt thông tin một cách hiệu quả nhất.

Hệ Thống Kích Thước Quan Trọng Trên Bản Vẽ Lắp

Kích thước trên bản vẽ lắp là những con số định lượng, cung cấp thông tin về độ lớn và vị trí của các chi tiết cũng như toàn bộ sản phẩm. Có nhiều loại kích thước khác nhau, mỗi loại phục vụ một mục đích cụ thể trong quá trình sản xuất và lắp ráp. Việc hiểu đúng các loại kích thước này là điều cần thiết để đảm bảo tính chính xác và khả năng lắp ghép của sản phẩm.

Các kích thước này không chỉ giúp kiểm tra sự phù hợp mà còn là cơ sở để thiết kế các bộ phận liên quan hoặc bố trí không gian cho thiết bị. Sự chuẩn xác trong việc ghi và đọc kích thước quyết định chất lượng cuối cùng của sản phẩm.

Kích Thước Quy Cách Xác Định Tính Năng Máy

Kích thước quy cách là những thông số cơ bản thể hiện các tính năng và chức năng chính của máy móc hoặc thiết bị. Những kích thước này thường được xác định từ giai đoạn thiết kế ban đầu và là căn cứ để xác định các thông số kỹ thuật khác của sản phẩm. Ví dụ điển hình là kích thước bánh công tác trong máy bơm, quyết định lưu lượng và áp suất bơm, hoặc đường kính ống của các loại van, ảnh hưởng đến khả năng truyền dẫn chất lỏng.

Chúng đóng vai trò như các thông số đầu vào quan trọng, chi phối toàn bộ quá trình thiết kế và lựa chọn vật liệu. Kích thước quy cách giúp người sử dụng và kỹ sư hiểu rõ hiệu suất và phạm vi ứng dụng của sản phẩm.

Kích Thước Lắp Ráp Giữa Các Chi Tiết

Kích thước lắp ráp thể hiện mối quan hệ lắp ghép chính xác giữa các chi tiết trong cùng một đơn vị lắp. Chúng bao gồm kích thước danh nghĩa và dung sai của các bề mặt tiếp xúc, cùng với kích thước xác định vị trí tương đối của các chi tiết so với một gốc chuẩn. Ví dụ điển hình là kích thước của trục và ổ bi, nơi dung sai đóng vai trò quyết định đến độ chặt hoặc độ hở của mối ghép (ví dụ: uw40H7/k6).

Loại kích thước này đảm bảo rằng các chi tiết được sản xuất riêng lẻ có thể lắp ghép lại với nhau một cách chính xác và hoạt động đúng chức năng. Việc tuân thủ các kích thước lắp ráp là cực kỳ quan trọng để đạt được độ chính xác cơ khí yêu cầu.

Kích Thước Đặt Máy Cho Mối Quan Hệ Lắp Ghép

Kích thước đặt máy là những kích thước thiết yếu thể hiện mối quan hệ lắp ghép giữa một đơn vị lắp (hoặc sản phẩm hoàn chỉnh) với các bộ phận hoặc cấu trúc khác bên ngoài. Chúng liên quan đến việc đặt thiết bị vào vị trí hoạt động cụ thể. Ví dụ, kích thước bệ máy sẽ quyết định diện tích và cách thức gắn máy vào nền.

Kích thước của bích lắp ráp hoặc kích thước lỗ đặt bu lông trên các tấm đế sẽ liên quan trực tiếp đến việc ghép nối với các hệ thống hoặc thiết bị khác. Những kích thước này đảm bảo tính tương thích và khả năng tích hợp của sản phẩm vào một hệ thống lớn hơn.

Kích Thước Định Khối Và Kích Thước Bao Của Vật Thể

Kích thước định khối, hay còn gọi là kích thước bao, chính là các kích thước tổng thể thể hiện độ lớn chung của vật thể. Chúng bao gồm chiều dài, chiều rộng và chiều cao lớn nhất của sản phẩm. Các kích thước này đóng vai trò quan trọng trong việc xác định thể tích, trọng lượng, cũng như các yêu cầu về đóng gói và vận chuyển sản phẩm.

Hơn nữa, kích thước định khối còn là cơ sở để thiết kế không gian lắp đặt, đảm bảo sản phẩm có thể vừa vặn và hoạt động hiệu quả trong môi trường dự kiến. Đây là những thông số đầu tiên cần được xác định khi xem xét logistics và bố cục không gian.

Kích Thước Giới Hạn Thể Hiện Không Gian Hoạt Động

Kích thước giới hạn là những kích thước quan trọng thể hiện không gian hoạt động tối đa của thiết bị hoặc máy móc. Những kích thước này bao gồm các khoảng không gian mà các bộ phận chuyển động của máy có thể chiếm dụng hoặc không gian cần thiết để vận hành và bảo trì. Kích thước giới hạn được dùng làm cơ sở để bố trí không gian làm việc an toàn cho thiết bị.

Ngoài ra, chúng còn giúp người lao động có đủ không gian để thao tác, vận hành và thực hiện các công việc bảo dưỡng định kỳ một cách thuận tiện. Đảm bảo tuân thủ kích thước giới hạn giúp phòng ngừa va chạm và tối ưu hóa hiệu quả làm việc.

Bảng Kê Chi Tiết Các Bộ Phận Cấu Thành

Bảng kê là một thành phần không thể thiếu trên bản vẽ lắp, cung cấp danh sách đầy đủ các chi tiết cấu thành sản phẩm. Mỗi dòng trong bảng kê thường bao gồm số thứ tự của chi tiết, tên gọi, số lượng cần thiết và loại vật liệu chế tạo. Thông tin này vô cùng hữu ích cho việc quản lý vật tư, đặt hàng linh kiện và kiểm soát quy trình sản xuất.

Bảng kê giúp người đọc nhanh chóng nắm bắt được tổng số lượng và chủng loại các bộ phận, từ đó dễ dàng tra cứu và đối chiếu với hình biểu diễn để xác định vị trí cụ thể của từng chi tiết. Nó là cầu nối quan trọng giữa thông tin đồ họa và thông tin văn bản.

Khung Tên Cung Cấp Thông Tin Chung Về Bản Vẽ

Khung tên nằm ở góc dưới bên phải của bản vẽ, chứa đựng các thông tin cơ bản và quan trọng nhất về bản vẽ. Các thông tin này thường bao gồm tên sản phẩm, tỷ lệ vẽ, ký hiệu bản vẽ, tên người thiết kế, người kiểm tra, và tên cơ sở thiết kế hoặc sản xuất. Khung tên giúp người đọc nhanh chóng xác định được nguồn gốc và mục đích của bản vẽ.

Nó cũng là nơi ghi nhận các thông tin về ngày tháng, số phiên bản, hỗ trợ việc quản lý tài liệu và theo dõi quá trình phát triển sản phẩm. Khung tên là điểm khởi đầu thiết yếu để nắm bắt bối cảnh và các thông tin cơ bản nhất về sản phẩm.

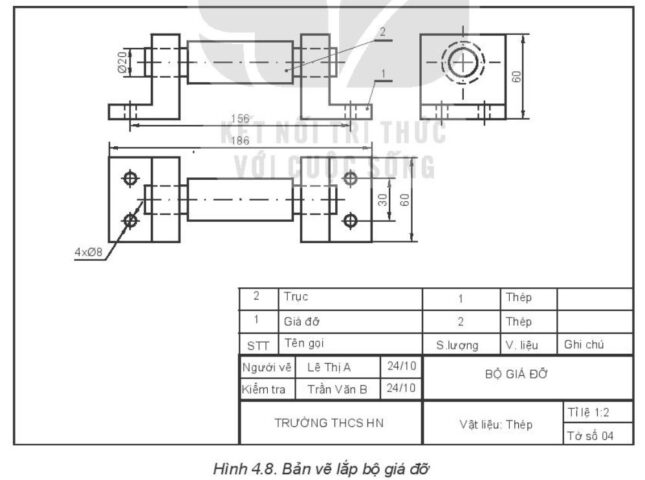

Trình Tự Đọc Bản Vẽ Lắp Công Nghệ 8 Chuẩn Xác Và Hiệu Quả

Việc đọc bản vẽ lắp không chỉ là nhìn vào các chi tiết mà cần tuân thủ một trình tự nhất định để đảm bảo thu thập đầy đủ và chính xác thông tin. Trình tự này giúp người đọc từng bước phân tích từ tổng thể đến chi tiết, từ đó hiểu được hình dạng, kết cấu và nguyên lý hoạt động của sản phẩm. Áp dụng đúng trình tự đọc bản vẽ lắp công nghệ 8 sẽ tối ưu hóa khả năng hiểu và ứng dụng kiến thức kỹ thuật.

Mỗi bước trong trình tự đều có vai trò riêng, góp phần vào việc hình thành một bức tranh toàn diện trong tâm trí người đọc. Thực hiện theo đúng quy trình sẽ tránh bỏ sót thông tin và hiểu sai mục đích của bản vẽ.

Bước 1: Đọc Khung Tên Để Nắm Thông Tin Cơ Bản

Bước đầu tiên và quan trọng nhất khi bắt đầu đọc một bản vẽ lắp là kiểm tra khung tên. Khung tên cung cấp cái nhìn tổng quan về bản vẽ đó. Hãy đọc kỹ tên sản phẩm để biết mục đích của bộ phận lắp, tỷ lệ vẽ để hình dung kích thước thực tế so với bản vẽ, và các thông tin khác như ký hiệu bản vẽ, tên người thiết kế, ngày tháng.

Việc này giúp người đọc định hướng được nội dung và bối cảnh của bản vẽ, là cơ sở để tiến hành các bước phân tích tiếp theo một cách hiệu quả. Không nên bỏ qua bước này vì nó là nền tảng cho mọi phân tích chi tiết sau đó.

Bước 2: Phân Tích Bảng Kê Chi Tiết Các Bộ Phận

Sau khi đọc khung tên, hãy chuyển sang bảng kê. Bảng kê liệt kê tất cả các chi tiết cấu thành sản phẩm, bao gồm số thứ tự, tên gọi, số lượng và vật liệu. Hãy đối chiếu số thứ tự trên bảng kê với các số hiệu trên hình biểu diễn để xác định vị trí của từng chi tiết.

Việc này giúp bạn nắm được tổng số lượng chi tiết, loại vật liệu được sử dụng và tên gọi của từng bộ phận. Thông tin từ bảng kê là cực kỳ hữu ích để hiểu rõ hơn về tính năng và vai trò của mỗi chi tiết trong toàn bộ hệ thống.

Bước 3: Nghiên Cứu Hình Biểu Diễn Tổng Thể Và Chi Tiết

Tiếp theo, tập trung vào hình biểu diễn để hình dung hình dạng tổng thể và cấu trúc bên trong của sản phẩm. Quan sát các hình chiếu để nắm bắt hình dạng bên ngoài từ nhiều góc độ. Sử dụng hình cắt để khám phá các chi tiết ẩn khuất và mối quan hệ lắp ghép bên trong.

Hãy chú ý đến vị trí tương đối của các chi tiết, cách chúng ăn khớp và tương tác với nhau. Việc này đòi hỏi khả năng hình dung không gian và phân tích các nét vẽ để tái tạo lại hình ảnh ba chiều của sản phẩm trong tâm trí.

Bước 4: Đọc Kích Thước Để Hiểu Thông Số Kỹ Thuật

Đọc và phân tích các kích thước được ghi trên bản vẽ. Phân biệt giữa kích thước chung của sản phẩm, kích thước lắp ghép giữa các chi tiết và các kích thước chức năng khác. Kích thước chung giúp bạn biết độ lớn tổng thể của sản phẩm. Kích thước lắp ghép cho biết mối quan hệ về dung sai giữa các chi tiết ghép với nhau.

Kích thước cũng cung cấp thông tin về các thông số kỹ thuật quan trọng, đảm bảo rằng các chi tiết có thể được sản xuất và lắp ráp đúng với yêu cầu thiết kế. Việc này đòi hỏi sự cẩn trọng và chính xác để tránh nhầm lẫn.

Bước 5: Tiến Hành Phân Tích Chi Tiết Cụ Thể

Đây là bước quan trọng để đi sâu vào từng bộ phận. Dựa vào các số hiệu trên hình biểu diễn và thông tin từ bảng kê, hãy xác định từng chi tiết một. Phân tích hình dạng, kích thước, vật liệu và công dụng của mỗi chi tiết riêng lẻ. Chú ý đến các mối lắp ghép: đó là mối ghép tháo được (như bu lông, đai ốc, chốt) hay không tháo được (như hàn, tán đinh)?

Hiểu rõ chức năng của từng chi tiết và cách chúng đóng góp vào hoạt động chung của sản phẩm. Bước này đòi hỏi sự tỉ mỉ và khả năng liên hệ giữa các phần của bản vẽ.

Bước 6: Tổng Hợp Thông Tin Để Hiểu Rõ Sản Phẩm

Cuối cùng, hãy tổng hợp tất cả các thông tin đã đọc từ khung tên, bảng kê, hình biểu diễn, kích thước và phân tích chi tiết. Liên kết các kiến thức này lại với nhau để hình dung toàn bộ cấu tạo của sản phẩm. Hiểu rõ nguyên lý làm việc và chức năng của từng bộ phận lắp.

Đánh giá xem sản phẩm được lắp ráp từ những chi tiết nào, hoạt động ra sao và có công dụng gì. Bước tổng hợp giúp bạn có cái nhìn hoàn chỉnh và sâu sắc nhất về sản phẩm từ bản vẽ lắp.

Quy Ước Biểu Diễn Đặc Biệt Trên Bản Vẽ Lắp Theo Tiêu Chuẩn

Để đảm bảo tính thống nhất và dễ hiểu, việc biểu diễn bản vẽ lắp tuân thủ các quy ước nhất định, thường dựa trên các tiêu chuẩn quốc gia hoặc quốc tế. Tại Việt Nam, TCVN 3826-1993 (Bản vẽ kỹ thuật – Bản vẽ lắp) đưa ra các quy định cụ thể. Các quy ước này giúp đơn giản hóa quá trình vẽ nhưng vẫn đảm bảo truyền tải đầy đủ thông tin cần thiết.

Việc nắm vững các quy ước này là điều kiện cần để một kỹ sư hoặc người học có thể đọc và tạo bản vẽ lắp một cách chính xác. Chúng giúp tránh những nhầm lẫn không đáng có và tăng cường hiệu quả giao tiếp kỹ thuật.

Đơn Giản Hóa Các Chi Tiết Nhỏ Và Kết Cấu Phổ Biến

Để tránh làm phức tạp bản vẽ lắp, các tiêu chuẩn cho phép không biểu diễn một số kết cấu nhỏ hoặc chi tiết không ảnh hưởng đáng kể đến hình dạng tổng thể và mối lắp ghép. Cụ thể, các chi tiết như vát mép, góc lượn, rãnh thoát dao, khía nhám hay khe hở của mối ghép có thể được bỏ qua trên bản vẽ lắp. Mục tiêu là tập trung vào các yếu tố chính của sự lắp ráp.

Ngoài ra, đối với các chi tiết phổ biến và có sẵn trên thị trường như bu lông, vòng bi, động cơ điện, thường chỉ cần vẽ đường bao hoặc sử dụng ký hiệu tiêu chuẩn. Việc này giúp giảm đáng kể thời gian vẽ và giữ cho bản vẽ gọn gàng, dễ đọc hơn.

Quy Định Biểu Diễn Chi Tiết Che Khuất Hoặc Bị Cắt

Trên bản vẽ lắp, một số chi tiết có thể che khuất các chi tiết khác trên một hình chiếu nào đó, hoặc nằm trong vùng bị cắt. Đối với nắp đậy, vỏ ngoài hoặc tôn bưng, nếu chúng che khuất các bộ phận quan trọng, cho phép không biểu diễn chúng trên hình chiếu đó. Tuy nhiên, phải có ghi chú rõ ràng để người đọc nắm được.

Một quy ước quan trọng khác là không cắt dọc các chi tiết tiêu chuẩn hoặc có cấu tạo đối xứng đơn giản như trục, bu lông, đai ốc, vòng đệm, then, chốt khi chúng nằm trong mặt cắt. Điều này giúp giữ nguyên hình dạng của chúng và phân biệt với các chi tiết bị cắt để thể hiện cấu tạo bên trong.

Các Quy Ước Khác Nâng Cao Hiệu Quả Biểu Diễn

Ngoài những quy định trên, còn có các quy ước khác giúp tối ưu hóa việc biểu diễn trên bản vẽ lắp. Ví dụ, các chi tiết phía sau lò xo trên hình chiếu thường được coi như bị lò xo che khuất và không cần biểu diễn chi tiết. Nếu có nhiều chi tiết giống nhau nhưng phân bố theo quy luật, chỉ cần vẽ một chi tiết đại diện và các chi chi tiết còn lại chỉ cần vẽ đường tâm hoặc đường bao.

Bề mặt tiếp xúc giữa hai chi tiết lắp ghép có cùng kích thước danh nghĩa chỉ cần vẽ bằng một nét liền để thể hiện mối ghép. Khi cần thể hiện khe hở giữa các chi tiết, cho phép vẽ tăng khe hở đó một cách phóng đại để làm rõ. Những quy ước này giúp tăng tính trực quan và giảm thiểu sự phức tạp cho bản vẽ.

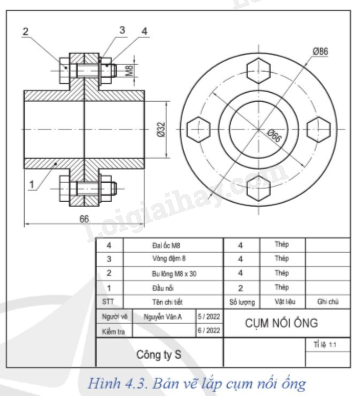

Ghi Kích Thước Và Đánh Số Chi Tiết Trên Bản Vẽ Lắp Chuẩn

Việc ghi kích thước và đánh số chi tiết trên bản vẽ lắp phải tuân thủ các nguyên tắc nhất định để đảm bảo tính rõ ràng và chính xác. Mỗi loại kích thước có mục đích sử dụng riêng và cách trình bày phù hợp. Điều này giúp người đọc dễ dàng trích xuất thông tin cần thiết và tránh nhầm lẫn trong quá trình sản xuất và lắp ráp.

Việc đánh số chi tiết cũng cần được thực hiện một cách có hệ thống, thường đi kèm với các đường dẫn để chỉ rõ từng bộ phận. Sự chuẩn mực trong việc ghi kích thước và đánh số là yếu tố then chốt để tạo ra một bản vẽ lắp chất lượng.

Kích Thước Quan Trọng Trên Bản Vẽ Lắp

Kích thước trên bản vẽ lắp không chỉ đơn thuần là các con số, mà chúng được phân loại và trình bày một cách có hệ thống để phục vụ các mục đích khác nhau. Việc phân loại này giúp người đọc dễ dàng xác định được thông tin nào quan trọng cho thiết kế, sản xuất, lắp ráp hay vận chuyển. Mỗi loại kích thước đều có ý nghĩa riêng và cần được đọc hiểu một cách chính xác.

Hiểu rõ sự khác biệt giữa các loại kích thước này là một phần thiết yếu của kỹ năng đọc bản vẽ. Nó giúp người học hình thành tư duy kỹ thuật logic và toàn diện về sản phẩm.

Kích Thước Quy Cách Xác Định Tính Năng Đặc Trưng

Kích thước quy cách trên bản vẽ lắp là các kích thước đặc thù, trực tiếp thể hiện các tính năng và hiệu suất của máy móc. Những thông số này thường được xác định ngay từ đầu dựa trên yêu cầu chức năng của sản phẩm. Chúng đóng vai trò là kích thước cơ bản để từ đó xác định các thông số thiết kế khác.

Ví dụ, đường kính của bánh công tác trong máy bơm sẽ quyết định lưu lượng và cột áp. Tương tự, kích thước đường kính ống của các van sẽ ảnh hưởng đến khả năng kiểm soát dòng chảy. Đây là những kích thước cốt lõi, phản ánh trực tiếp khả năng vận hành của thiết bị.

Kích Thước Lắp Ráp Giữa Các Bộ Phận

Kích thước lắp ráp là những kích thước chi tiết, thể hiện mối quan hệ ghép nối giữa các bộ phận riêng lẻ trong cùng một cụm lắp. Chúng bao gồm các kích thước danh nghĩa và dung sai cần thiết cho các bề mặt tiếp xúc, cùng với các thông số định vị chi tiết so với một gốc chuẩn. Mục tiêu là đảm bảo các bộ phận khớp vào nhau một cách chính xác.

Ví dụ điển hình là kích thước đường kính trục và lỗ, hoặc đường kính ren của bu lông và đai ốc. Các ký hiệu dung sai như H7/k6 chỉ rõ độ chặt hoặc độ hở của mối ghép, là thông tin then chốt cho việc sản xuất và kiểm soát chất lượng.

Kích Thước Đặt Máy Cho Mối Nối Bên Ngoài

Kích thước đặt máy là loại kích thước mô tả mối quan hệ lắp ghép giữa sản phẩm (đơn vị lắp) với các cấu trúc hoặc thiết bị khác bên ngoài. Chúng liên quan đến việc định vị và cố định máy vào môi trường hoạt động. Ví dụ, kích thước của bệ máy sẽ quy định không gian và cách thức gắn máy lên sàn nhà hoặc khung đỡ.

Các kích thước của bích lắp ráp hoặc vị trí lỗ bu lông sẽ liên quan trực tiếp đến việc kết nối với đường ống, hệ thống điện hoặc các bộ phận máy khác. Những kích thước này đảm bảo tính tương thích và khả năng tích hợp của sản phẩm vào một hệ thống lớn hơn.

Kích Thước Định Khối Xác Định Tổng Thể

Kích thước định khối, hay còn gọi là kích thước bao, là các kích thước tổng thể biểu thị độ lớn chung của vật thể. Chúng bao gồm chiều dài, chiều rộng và chiều cao lớn nhất của sản phẩm ở trạng thái hoàn chỉnh. Loại kích thước này có vai trò quan trọng trong việc xác định thể tích, trọng lượng của sản phẩm.

Chúng là cơ sở để lập kế hoạch đóng gói, vận chuyển và thiết kế không gian lắp đặt. Kích thước định khối giúp người dùng và nhà quản lý logistics có cái nhìn tổng quan về yêu cầu không gian và tài nguyên cần thiết cho sản phẩm.

Kích Thước Giới Hạn Cho Không Gian Hoạt Động

Kích thước giới hạn là những kích thước chỉ rõ không gian hoạt động tối đa mà thiết bị hoặc máy móc có thể chiếm dụng. Chúng thường bao gồm phạm vi chuyển động của các bộ phận, khoảng không cần thiết cho việc vận hành, bảo dưỡng hoặc an toàn lao động. Các kích thước này rất quan trọng để bố trí không gian làm việc.

Chúng đảm bảo rằng thiết bị có đủ chỗ để hoạt động hiệu quả mà không bị va chạm hoặc cản trở. Đồng thời, kích thước giới hạn cũng giúp thiết kế các khu vực an toàn cho người vận hành, tránh các rủi ro tiềm ẩn trong quá trình sử dụng.

Việc thành thạo trình tự đọc bản vẽ lắp công nghệ 8 không chỉ là một kỹ năng cơ bản mà còn là yếu tố then chốt mở ra cánh cửa hiểu biết sâu sắc về thế giới kỹ thuật. Từ việc phân tích khung tên, bảng kê, hình biểu diễn, đến việc nắm vững các loại kích thước và quy ước biểu diễn đặc biệt, mỗi bước đều đóng góp vào việc hình thành một cái nhìn toàn diện về sản phẩm. Nắm vững trình tự này là điều kiện cần để học sinh và những người đam mê kỹ thuật có thể tự tin làm chủ lĩnh vực thiết kế và sản xuất cơ khí, góp phần tạo nên những sản phẩm chất lượng cao trong tương lai.
