Việc nắm vững sơ đồ mạch điện máy nén khí trục vít là yếu tố cốt lõi để đảm bảo vận hành an toàn và bảo dưỡng hiệu quả các hệ thống khí nén công nghiệp. Một sơ đồ mạch điện rõ ràng và chính xác cung cấp cái nhìn tổng thể về cách thức các linh kiện điện tử kết nối và tương tác, từ đó kiểm soát hoạt động của máy. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý hoạt động cũng như các yếu tố quan trọng ảnh hưởng đến thiết kế mạch điều khiển, giúp người dùng hiểu rõ hơn về tính phức tạp và tầm quan trọng của nó trong việc duy trì hiệu suất hoạt động ổn định. Hiểu biết này không chỉ giúp tối ưu hóa hệ thống mà còn nâng cao an toàn điện cho toàn bộ dây chuyền sản xuất.
Phân loại và tầm quan trọng của sơ đồ mạch điện máy nén khí trục vít
Sơ đồ mạch điện của máy nén khí trục vít không chỉ là một bản vẽ kỹ thuật mà còn là kim chỉ nam cho việc lắp đặt, vận hành và khắc phục sự cố. Nó cung cấp cái nhìn chi tiết về cách các thành phần điện được kết nối, đảm bảo máy hoạt động ổn định và an toàn. Sự chính xác trong sơ đồ giúp tối ưu hóa hiệu suất, giảm thiểu rủi ro chập cháy và kéo dài tuổi thọ thiết bị.
Trên thực tế, sơ đồ mạch điện được phân loại thành nhiều dạng khác nhau, phục vụ cho các mục đích cụ thể. Sơ đồ nguyên lý tập trung vào chức năng và mối quan hệ logic giữa các linh kiện, trong khi sơ đồ lắp đặt chỉ ra vị trí vật lý và cách đấu nối dây dẫn. Sơ đồ mạch điều khiển lại chuyên sâu vào các tín hiệu điều khiển và bảo vệ, rất quan trọng cho quá trình tự động hóa.
Các yếu tố cốt lõi ảnh hưởng đến thiết kế sơ đồ mạch điện
Thiết kế một sơ đồ mạch điện cho máy nén khí trục vít đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố kỹ thuật. Những thông số này quyết định cấu hình mạch điện phù hợp, đảm bảo máy hoạt động ổn định và an toàn trong mọi điều kiện. Việc hiểu rõ các yếu tố này giúp người thợ điện đưa ra giải pháp lắp đặt chính xác.
Điện áp và tần số hoạt động
Điện áp là yếu tố đầu tiên và quan trọng nhất khi thiết kế mạch điện. Máy nén khí trục vít thường hoạt động ở hai mức điện áp chính: 1 pha (220V) và 3 pha (380V). Điện 1 pha phù hợp cho các máy công suất nhỏ và dễ dàng kết nối với nguồn điện dân dụng. Ngược lại, điện 3 pha thường được sử dụng cho các máy có công suất từ 10HP trở lên, yêu cầu nguồn điện ổn định và mạnh mẽ hơn.
Bên cạnh điện áp, tần số hoạt động (50Hz hoặc 60Hz) cũng có ảnh hưởng đáng kể đến cấu hình mạch điện. Mỗi tần số yêu cầu các linh kiện điện tử và cài đặt khác nhau để đảm bảo động cơ hoạt động đúng tốc độ và hiệu suất. Lựa chọn sai tần số có thể dẫn đến quá tải hoặc hư hỏng thiết bị.
Công suất động cơ và ảnh hưởng của nó
Công suất động cơ của máy nén khí trục vít trực tiếp liên quan đến yêu cầu về dòng điện và các thiết bị bảo vệ. Máy có công suất lớn hơn sẽ cần dòng khởi động và dòng làm việc cao hơn, đòi hỏi dây dẫn tiết diện lớn hơn, aptomat và rơle nhiệt có định mức cao hơn. Việc tính toán chính xác công suất động cơ giúp thiết kế mạch điện an toàn, tránh tình trạng quá tải.
Việc chọn đúng loại khởi động (khởi động trực tiếp, sao-tam giác, biến tần) cũng phụ thuộc vào công suất động cơ. Các máy công suất lớn thường sử dụng phương pháp khởi động giảm áp để hạn chế dòng khởi động, bảo vệ hệ thống điện và động cơ.

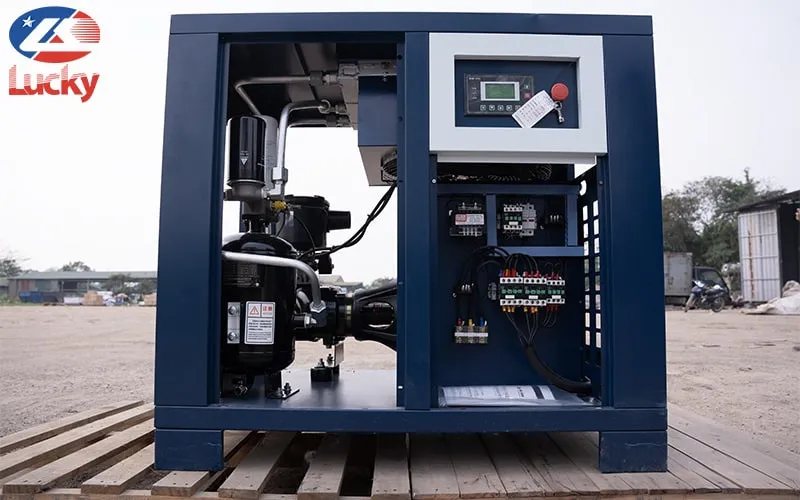

Sơ đồ mạch điện máy nén khí trục vít cơ bản
Môi trường lắp đặt và các yếu tố an toàn
Môi trường lắp đặt máy nén khí trục vít ảnh hưởng đến việc lựa chọn vật liệu và tiêu chuẩn bảo vệ cho các thiết bị điện. Các yếu tố như độ ẩm, bụi bẩn, nhiệt độ môi trường, và nguy cơ cháy nổ đều phải được xem xét. Ví dụ, trong môi trường ẩm ướt, các thiết bị điện cần có cấp bảo vệ IP cao hơn.
Ngoài ra, khoảng cách từ máy đến nguồn điện, đường dây dẫn và cầu dao cũng là những yếu tố quan trọng. Đảm bảo đường dây dẫn có đủ tiết diện để chịu tải, tránh sụt áp quá mức. Việc lắp đặt phải tuân thủ các tiêu chuẩn an toàn điện hiện hành để phòng tránh các sự cố như chập điện, rò điện gây nguy hiểm cho người vận hành.
Cấu tạo chi tiết của mạch điện điều khiển máy nén khí trục vít
Mạch điện điều khiển là “bộ não” của máy nén khí trục vít, chịu trách nhiệm điều phối mọi hoạt động từ khởi động đến dừng máy, cũng như giám sát các thông số vận hành. Hiểu rõ cấu tạo chi tiết của từng thành phần sẽ giúp tối ưu hóa quá trình bảo trì và sửa chữa. Mỗi linh kiện đóng vai trò thiết yếu trong việc đảm bảo hiệu suất và an toàn cho toàn bộ hệ thống.
Nguồn cấp và bảo vệ: Aptomat, rơle nhiệt
Nguồn cấp cho mạch điều khiển thường được lấy qua một aptomat (cầu dao tự động) riêng biệt. Aptomat này có chức năng bảo vệ mạch điều khiển khỏi các sự cố quá tải và ngắn mạch, đảm bảo an toàn cho các linh kiện nhạy cảm bên trong. Nó cũng cho phép cách ly mạch điều khiển khỏi nguồn điện chính khi cần bảo trì.
Rơle nhiệt là thiết bị bảo vệ động cơ chính khỏi quá tải dòng điện. Khi dòng điện qua động cơ vượt quá giới hạn cho phép trong một khoảng thời gian nhất định, rơle nhiệt sẽ tác động, ngắt mạch điều khiển và dừng động cơ, ngăn ngừa cháy động cơ. Việc cài đặt đúng dải dòng cho rơle nhiệt là cực kỳ quan trọng.
Thiết bị khởi động và dừng: Nút ON/STOP, khởi động từ
Mạch điều khiển máy nén khí trục vít cơ bản sẽ bao gồm các nút nhấn điều khiển. Nút ON (Start) dùng để khởi động máy, kích hoạt các cuộn hút của khởi động từ (contactor) để cấp điện cho động cơ chính. Nút STOP (Dừng) có chức năng ngắt điện động cơ, đưa máy về trạng thái dừng an toàn.
Khởi động từ là một thiết bị điện dùng để đóng cắt mạch điện động lực của động cơ. Trong mạch điều khiển, cuộn hút của khởi động từ sẽ được cấp điện khi nhấn nút ON, qua đó đóng các tiếp điểm chính cấp nguồn cho động cơ. Máy nén khí trục vít công suất lớn thường sử dụng phương pháp khởi động sao-tam giác hoặc biến tần để giảm dòng khởi động.
Điều khiển áp suất: Công tắc áp suất
Công tắc áp suất là một thiết bị quan trọng giúp duy trì áp suất khí nén trong bình chứa ở mức mong muốn. Khi áp suất trong bình chứa đạt đến giá trị cài đặt tối đa, công tắc áp suất sẽ gửi tín hiệu đến mạch điều khiển để dừng động cơ máy nén. Ngược lại, khi áp suất giảm xuống dưới mức tối thiểu, nó sẽ kích hoạt lại động cơ để nạp khí.
Chức năng này giúp tiết kiệm năng lượng bằng cách ngăn máy nén hoạt động liên tục khi không cần thiết. Việc điều chỉnh dải áp suất trên công tắc áp suất phải được thực hiện cẩn thận để phù hợp với nhu cầu sử dụng của hệ thống khí nén.
Điều khiển nhiệt độ: Cảm biến nhiệt độ, đồng hồ hiển thị
Nhiệt độ là một yếu tố quan trọng ảnh hưởng đến tuổi thọ và hiệu suất của máy nén khí trục vít. Hệ thống điều khiển nhiệt độ bao gồm cảm biến nhiệt độ (thường là PT100 hoặc cặp nhiệt điện) được lắp đặt tại các vị trí chiến lược như đầu nén, đường dầu hồi. Cảm biến này sẽ đo và gửi tín hiệu về đồng hồ hiển thị nhiệt độ hoặc bộ điều khiển PLC.
Nếu nhiệt độ vượt quá giới hạn an toàn, mạch điều khiển sẽ kích hoạt cảnh báo hoặc tự động dừng máy để bảo vệ các bộ phận bên trong khỏi hư hỏng. Điều này đảm bảo dầu bôi trơn không bị phân hủy và các chi tiết cơ khí không bị mài mòn quá mức do nhiệt độ cao.

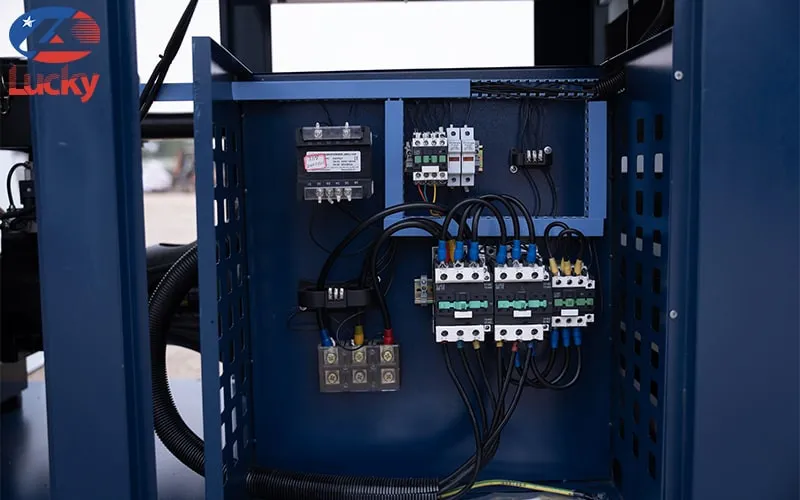

Hình ảnh mạch điện điều khiển máy nén khí trục vít chi tiết
Van hút điện tử và các van điều khiển khác
Van hút điện tử (solenoid valve) đóng vai trò điều khiển lưu lượng khí đi vào buồng nén. Khi máy khởi động, van này sẽ mở ra để khí đi vào. Trong các chế độ hoạt động khác nhau (như chế độ không tải), van hút có thể được điều khiển để đóng một phần hoặc hoàn toàn, giúp máy tiết kiệm năng lượng.
Ngoài van hút, các máy nén khí trục vít hiện đại còn có thể tích hợp các van điều khiển khác như van xả áp suất tối thiểu, van bypass dầu, van điều áp. Tất cả các van này đều được điều khiển thông qua mạch điện, đảm bảo quá trình nén khí diễn ra linh hoạt và hiệu quả.
Rơle trung gian, rơle thời gian và logic điều khiển
Trong các sơ đồ mạch điện máy nén khí trục vít phức tạp, rơle trung gian được sử dụng để mở rộng số lượng tiếp điểm điều khiển, hoặc làm trung gian truyền tín hiệu giữa các mạch điện áp khác nhau. Chúng giúp đơn giản hóa mạch và tăng cường khả năng điều khiển.
Rơle thời gian được dùng để tạo ra các khoảng trễ cần thiết trong quá trình khởi động hoặc dừng máy. Ví dụ, nó có thể trì hoãn việc đóng van hút một vài giây sau khi động cơ khởi động để giảm tải. Các rơle này cùng với các tiếp điểm thường đóng/thường mở của công tắc áp suất, rơle nhiệt tạo thành logic điều khiển hoạt động của máy.
Hệ thống cảnh báo và an toàn
Mạch điện điều khiển còn tích hợp các đèn báo trạng thái (RUN, STOP, FAULT) và còi báo động. Khi có sự cố như quá nhiệt, quá áp, mất pha, hoặc lỗi động cơ, hệ thống cảnh báo sẽ được kích hoạt để thông báo cho người vận hành. Điều này giúp phát hiện sớm các vấn đề và có biện pháp xử lý kịp thời, tránh hư hỏng nghiêm trọng cho máy.
Các cảm biến an toàn khác như cảm biến mức dầu, cảm biến áp suất dầu cũng có thể được tích hợp vào mạch điều khiển để giám sát các thông số quan trọng. Khi bất kỳ thông số nào vượt quá giới hạn cho phép, mạch sẽ tự động dừng máy để bảo vệ.
Nguyên lý hoạt động của mạch điện trong quy trình nén khí
Cơ chế vận hành của máy nén khí trục vít dựa trên sự phối hợp nhịp nhàng giữa các bộ phận cơ khí và hệ thống điều khiển điện tử. Sơ đồ mạch điện máy nén khí trục vít đóng vai trò trung tâm trong việc khởi động, điều khiển và bảo vệ máy trong suốt quá trình hút, nén và xả khí. Sự hiểu biết về nguyên lý này là rất cần thiết để vận hành đúng cách.
Khởi động máy và giai đoạn hút
Khi người vận hành nhấn nút ON, mạch điều khiển sẽ cấp điện cho khởi động từ, từ đó cấp nguồn cho động cơ chính của máy nén khí trục vít. Động cơ bắt đầu quay, làm quay cặp rotor trục vít. Đồng thời, mạch điều khiển cũng cấp điện cho van hút điện tử, làm van mở ra.
Không khí từ môi trường bên ngoài được hút vào khoang giữa hai rotor trục vít qua đường van hút. Lúc này, áp suất trong buồng nén gần bằng áp suất khí quyển. Quá trình này được kiểm soát chặt chẽ bởi các rơle thời gian và các cảm biến, đảm bảo động cơ khởi động một cách êm ái và ổn định.

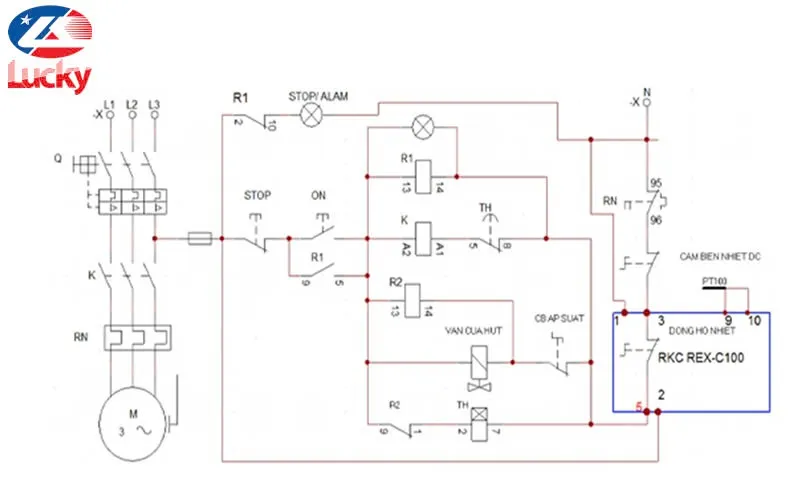

Sơ đồ cấu tạo mạch điện máy nén khí trục vít cơ bản
Kiểm soát quá trình nén và xả
Khi rotor quay tiếp, thể tích không khí trong các khe rotor dần giảm xuống, dẫn đến việc tăng áp suất khí nén. Quá trình nén khí diễn ra liên tục cho đến khi áp suất đạt mức cài đặt (ví dụ: 8 bar, 12 bar hoặc 16 bar tùy loại máy). Mạch điều khiển sẽ liên tục giám sát áp suất thông qua công tắc áp suất.
Khi áp suất đạt mức tối đa, công tắc áp suất sẽ tác động, ngắt điện đến cuộn hút của khởi động từ, làm động cơ dừng quay. Khí nén sau đó được đẩy qua đường van xả đi vào bình chứa. Hệ thống van một chiều sẽ ngăn khí nén trong bình chứa quay ngược trở lại buồng nén.
Cơ chế bảo vệ khi quá tải, quá nhiệt
Một trong những vai trò quan trọng nhất của sơ đồ mạch điện máy nén khí trục vít là bảo vệ máy khỏi các sự cố. Nếu dòng điện của động cơ vượt quá định mức trong thời gian dài (do quá tải), rơle nhiệt sẽ tác động, ngắt mạch điều khiển và dừng máy. Điều này giúp bảo vệ động cơ khỏi cháy hỏng.
Tương tự, nếu cảm biến nhiệt độ phát hiện nhiệt độ của dầu hoặc khí nén vượt quá giới hạn an toàn, mạch điều khiển cũng sẽ kích hoạt cơ chế dừng khẩn cấp. Các cơ chế bảo vệ khác như mất pha, thấp áp suất dầu, hay quá áp suất khí nén đều được tích hợp để đảm bảo máy hoạt động trong điều kiện tối ưu và kéo dài tuổi thọ thiết bị.
An toàn điện và các lưu ý khi làm việc với sơ đồ mạch điện máy nén khí trục vít
Đảm bảo an toàn điện khi làm việc với máy nén khí trục vít là ưu tiên hàng đầu. Hệ thống điện của máy nén khí công suất cao tiềm ẩn nhiều rủi ro nếu không được xử lý đúng cách. Việc tuân thủ các quy tắc an toàn và có chuyên môn kỹ thuật là điều bắt buộc.
Yêu cầu về chuyên môn kỹ thuật
Việc lắp đặt, bảo trì, và sửa chữa sơ đồ mạch điện máy nén khí trục vít đòi hỏi người thực hiện phải có kiến thức chuyên sâu về điện công nghiệp và hiểu biết rõ về cấu tạo cũng như nguyên lý hoạt động của máy nén khí. Những người thợ không có chuyên môn có thể gây ra chập cháy, hư hỏng thiết bị, hoặc thậm chí là nguy hiểm đến tính mạng.
Các kỹ thuật viên cần được đào tạo bài bản, có chứng chỉ hành nghề và thường xuyên cập nhật kiến thức về các tiêu chuẩn an toàn điện mới nhất. Họ phải biết cách đọc hiểu sơ đồ, kiểm tra các linh kiện, và xử lý các sự cố điện một cách an toàn.
Biện pháp phòng ngừa tai nạn điện
Trước khi tiến hành bất kỳ thao tác nào liên quan đến mạch điện, cần đảm bảo rằng nguồn điện chính của máy nén khí đã được ngắt hoàn toàn. Sử dụng các thiết bị khóa an toàn (lockout/tagout) để ngăn chặn việc cấp điện đột ngột. Kiểm tra lại bằng bút thử điện hoặc đồng hồ đo điện để xác nhận không còn điện áp.
Luôn sử dụng dụng cụ cách điện chuyên dụng, trang bị bảo hộ cá nhân (găng tay cách điện, kính bảo hộ, giày cách điện). Tránh làm việc trong môi trường ẩm ướt hoặc có nguy cơ cháy nổ. Đảm bảo khu vực làm việc thông thoáng và có đủ ánh sáng.
Quy trình kiểm tra và bảo dưỡng định kỳ
Việc kiểm tra và bảo dưỡng định kỳ sơ đồ mạch điện máy nén khí trục vít là cần thiết để phát hiện sớm các hư hỏng tiềm ẩn. Các công việc này bao gồm: kiểm tra độ chắc chắn của các mối nối dây, siết chặt lại các đầu cốt điện, kiểm tra tình trạng cách điện của dây dẫn.
Kiểm tra hoạt động của các thiết bị bảo vệ như aptomat, rơle nhiệt, công tắc áp suất. Vệ sinh bụi bẩn bám trên các linh kiện điện tử để tránh hiện tượng đánh lửa hoặc chập điện. Ghi chép lại lịch sử bảo trì để theo dõi và lên kế hoạch thay thế linh kiện khi cần thiết.
Tối ưu hóa và cải tiến sơ đồ mạch điện cho máy nén khí trục vít hiện đại
Với sự phát triển của công nghệ, sơ đồ mạch điện máy nén khí trục vít ngày càng được tối ưu hóa để tăng hiệu quả năng lượng và khả năng điều khiển. Các cải tiến này không chỉ giúp máy hoạt động ổn định hơn mà còn mang lại nhiều tiện ích cho người vận hành và hệ thống sản xuất.
Ứng dụng biến tần (VSD)
Công nghệ biến tần (Variable Speed Drive – VSD) là một cải tiến đáng kể trong điều khiển máy nén khí trục vít. Thay vì hoạt động ở tốc độ cố định, động cơ được điều khiển bởi biến tần có thể thay đổi tốc độ quay để điều chỉnh lưu lượng khí nén phù hợp với nhu cầu thực tế. Điều này giúp tiết kiệm đáng kể năng lượng, đặc biệt khi nhu cầu khí nén dao động.
Khi tích hợp VSD, sơ đồ mạch điện sẽ phức tạp hơn với sự xuất hiện của biến tần, các cảm biến áp suất và dòng điện được kết nối trực tiếp với biến tần để điều chỉnh tốc độ động cơ một cách chính xác. Biến tần cũng cung cấp các tính năng bảo vệ động cơ nâng cao.
Hệ thống điều khiển PLC/HMI
Các máy nén khí trục vít hiện đại thường được trang bị hệ thống điều khiển PLC (Programmable Logic Controller) kết hợp với màn hình HMI (Human Machine Interface). PLC cho phép lập trình các chu trình hoạt động phức tạp, quản lý nhiều chế độ vận hành và tích hợp các tính năng tự động hóa cao.
HMI cung cấp giao diện trực quan để người vận hành giám sát các thông số, thay đổi cài đặt và xem lịch sử lỗi. Sơ đồ mạch điện khi đó sẽ bao gồm các kết nối tín hiệu giữa PLC, cảm biến, van điện từ và các thiết bị chấp hành khác, tạo nên một hệ thống điều khiển linh hoạt và thông minh.
Giám sát từ xa và IOT
Trong bối cảnh công nghiệp 4.0, việc tích hợp khả năng giám sát từ xa và Internet of Things (IOT) vào sơ đồ mạch điện máy nén khí trục vít đang trở nên phổ biến. Các module truyền thông (như Ethernet, Modbus) được thêm vào mạch điều khiển để kết nối máy nén với hệ thống giám sát trung tâm hoặc đám mây.
Điều này cho phép người vận hành và kỹ thuật viên theo dõi tình trạng máy, áp suất, nhiệt độ, mức tiêu thụ năng lượng từ bất kỳ đâu thông qua máy tính hoặc điện thoại di động. Các dữ liệu này cũng có thể được phân tích để dự đoán lỗi, tối ưu hóa lịch trình bảo dưỡng và nâng cao hiệu quả tổng thể của hệ thống khí nén.
Việc hiểu rõ sơ đồ mạch điện máy nén khí trục vít là điều kiện tiên quyết để vận hành máy một cách an toàn và hiệu quả. Từ cấu tạo cơ bản của các linh kiện như aptomat, rơle nhiệt, công tắc áp suất, đến các giải pháp điều khiển tiên tiến như biến tần và PLC, mọi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ của thiết bị. Nắm vững kiến thức này không chỉ giúp khắc phục sự cố nhanh chóng mà còn tối ưu hóa quy trình sản xuất và nâng cao an toàn lao động.
