Nguyên lý làm việc bơm trục vít: Cấu tạo và Cơ chế Vận hành Toàn diện

Máy bơm trục vít là một thiết bị cơ khí quan trọng, được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng vận chuyển các loại chất lỏng đa dạng. Để hiểu rõ hơn về loại bơm này, việc nắm vững nguyên lý làm việc bơm trục vít là vô cùng cần thiết. Bơm trục vít hoạt động dựa trên cơ chế chuyển động thể tích, nơi các khoang chứa lưu chất được tạo ra và dịch chuyển liên tục, đảm bảo dòng chảy ổn định và áp suất cao. Loại bơm này đặc biệt hiệu quả với chất lỏng nhớt và có hiệu suất thể tích vượt trội. Việc tìm hiểu cấu tạo bơm trục vít và cơ chế vận hành của nó giúp người dùng tối ưu hóa các ứng dụng công nghiệp và hệ thống truyền động trục vít liên quan.

Tổng quan về Bơm Trục Vít

Bơm trục vít thuộc nhóm bơm thể tích, là một trong những giải pháp bơm chất lỏng hiệu quả nhất hiện nay. Khác với bơm ly tâm hoạt động dựa trên nguyên lý động năng, bơm trục vít di chuyển chất lỏng bằng cách tạo ra các khoang kín và đẩy chúng đi. Điều này mang lại lợi thế đáng kể khi xử lý chất lỏng có độ nhớt cao hoặc chất lỏng nhạy cảm với lực cắt. Sự hiểu biết về cách các bộ phận tương tác để tạo ra dòng chảy là trọng tâm của nguyên lý làm việc bơm trục vít.

Định nghĩa và Phân loại cơ bản

Bơm trục vít là loại máy bơm có cơ chế chuyển động dương, sử dụng một hoặc nhiều trục vít để tạo ra lực đẩy chất lỏng. Chúng được thiết kế để vận chuyển chất lỏng từ đầu hút đến đầu xả thông qua các khoang kín hình thành bởi ren trục vít và vỏ bơm. Dựa trên số lượng trục vít, bơm trục vít có thể được phân loại thành ba loại chính: bơm trục vít đơn, bơm trục vít đôi và bơm trục vít ba trục. Mỗi loại có những đặc điểm cấu tạo và ứng dụng riêng biệt, phù hợp với các yêu cầu vận hành cụ thể trong công nghiệp.

Lịch sử phát triển và vai trò trong công nghiệp

Khái niệm về trục vít để di chuyển chất lỏng đã tồn tại từ thời Archimedes. Tuy nhiên, việc áp dụng nguyên lý này vào máy bơm công nghiệp hiện đại bắt đầu phát triển mạnh mẽ vào thế kỷ 19 và 20. Bơm trục vít đã trở thành một phần không thể thiếu trong nhiều ngành như hóa chất, dầu khí, thực phẩm, nước thải và hàng hải. Vai trò của chúng là cung cấp dòng chảy ổn định, áp suất cao và khả năng xử lý chất lỏng đa dạng. Sự tiến bộ trong vật liệu và kỹ thuật chế tạo đã không ngừng cải thiện hiệu suất và độ bền của loại bơm này.

Nguyên lý làm việc chung của Bơm Trục Vít

Nguyên lý hoạt động cốt lõi của bơm trục vít dựa trên sự xoay của một hoặc nhiều trục vít trong một vỏ bơm được thiết kế đặc biệt. Khi các trục vít quay, chúng tạo ra các khoang chứa lưu chất dọc theo ren xoắn của chúng. Các khoang này di chuyển tuần tự từ phía hút sang phía xả của bơm, liên tục đẩy chất lỏng đi. Nhờ vào khe hở cực kỳ nhỏ giữa trục vít và vỏ bơm, hiệu suất thể tích được duy trì ở mức cao.

Máy bơm không tạo ra áp suất mà chỉ chuyển động chất lỏng. Áp suất ngược thực tế phát sinh trong hệ thống là do mất ma sát và trở lực của đường ống. Điều này đảm bảo dòng chảy ổn định, không xung động, lý tưởng cho các ứng dụng đòi hỏi sự nhẹ nhàng. Việc kiểm soát tốc độ quay của trục vít ảnh hưởng trực tiếp đến lưu lượng và áp suất đầu ra của bơm.

Cơ chế “chuyển động đai ốc”

Bơm trục vít vận hành dựa trên cơ chế “chuyển động đai ốc”. Khi trục vít (rotor) quay bên trong vỏ bơm (stator), nó tạo ra các khoang kín chứa đầy chất lỏng. Các khoang này được ví như những “đai ốc dẻo” chứa đầy lưu chất. Khi trục vít tiếp tục quay, các khoang này sẽ dịch chuyển dần từ phía đầu hút đến đầu xả của bơm.

Chất lỏng trong các khoang không có đường thoát ngược lại do sự kín khít của thiết kế. Điều này đảm bảo rằng mỗi vòng quay của trục vít sẽ đẩy một lượng chất lỏng nhất định đi. Cơ chế này giúp bơm duy trì hiệu suất thể tích cao, đặc biệt khi xử lý các loại chất lỏng có độ nhớt cao, giảm thiểu sự trượt ngược của lưu chất.

Vai trò của khe hở và độ kín

Độ kín khít giữa trục vít và vỏ bơm đóng vai trò then chốt trong hiệu suất của bơm trục vít. Khe hở giữa các bộ phận này phải được kiểm soát chặt chẽ để tối đa hóa hiệu suất thể tích. Một khe hở quá lớn sẽ dẫn đến hiện tượng chất lỏng trượt ngược từ vùng áp suất cao về vùng áp suất thấp, làm giảm lưu lượng và hiệu quả bơm.

Ngược lại, khe hở quá nhỏ có thể gây ra ma sát lớn, sinh nhiệt và làm mài mòn các bộ phận, giảm tuổi thọ của bơm. Do đó, việc thiết kế và chế tạo với độ chính xác cơ khí cao là cực kỳ quan trọng. Các vật liệu chịu mài mòn và gioăng làm kín đặc biệt thường được sử dụng để đảm bảo độ kín và độ bền của bơm trong quá trình vận hành.

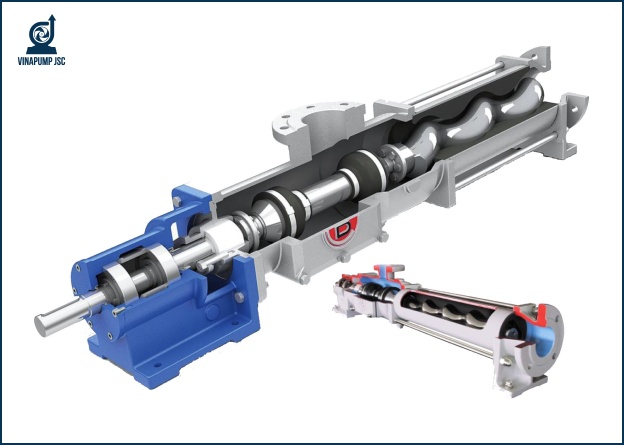

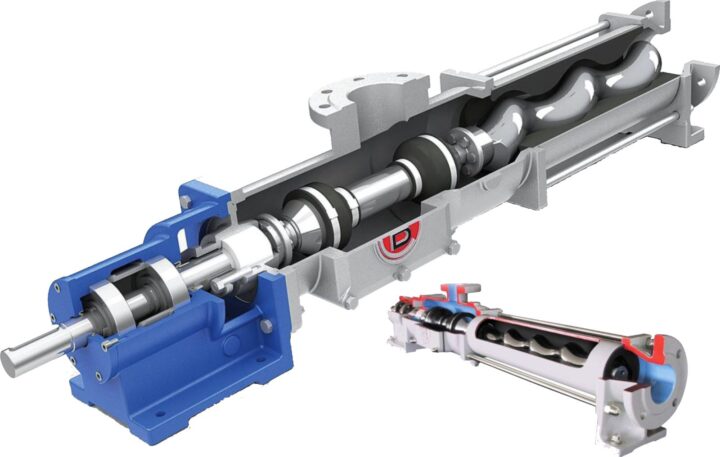

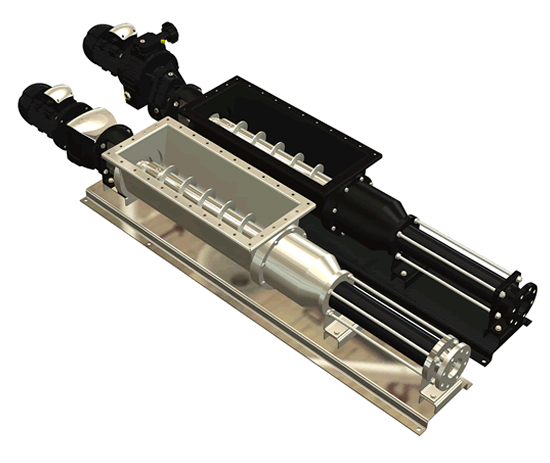

Nguyên lý làm việc bơm trục vít dạng xoắn (Bơm trục vít đơn)

Bơm trục vít dạng xoắn, hay còn gọi là bơm trục vít đơn hoặc bơm Moyno, là một biến thể phổ biến của bơm trục vít. Nó bao gồm một rotor (trục vít xoắn) quay lệch tâm bên trong một stator (ống bọc) có hình dạng xoắn ốc ngược lại. Stator thường được làm bằng vật liệu đàn hồi như cao su hoặc polymer để tạo ra độ kín cần thiết.

Khi rotor quay, nó tạo ra một chuỗi các khoang kín di chuyển liên tục dọc theo chiều dài của bơm. Chất lỏng được hút vào các khoang này từ phía đầu hút và được đẩy dần về phía đầu xả một cách nhẹ nhàng. Thiết kế này giúp giảm thiểu lực cắt tác động lên chất lỏng. Do đó, loại bơm này rất lý tưởng để vận chuyển các chất lỏng nhạy cảm, dễ vỡ hoặc có chứa hạt rắn.

Cấu tạo và cơ chế vận hành đặc trưng

Bơm trục vít dạng xoắn có cấu tạo gồm một rotor hình xoắn ốc đơn, thường làm bằng thép không gỉ, và một stator cao su có hình dạng xoắn ốc kép tương ứng. Rotor quay lệch tâm trong stator, tạo ra các khoang kín liên tiếp. Khi rotor quay, các khoang này sẽ mở ra ở phía đầu hút để thu nhận chất lỏng. Sau đó, chúng di chuyển về phía đầu xả, đóng kín lại để đẩy chất lỏng ra ngoài.

Cơ chế này cho phép bơm xử lý hiệu quả các chất lỏng có độ nhớt rất cao, bùn đặc, hoặc chất lỏng có chứa hạt rắn mà không bị tắc nghẽn. Áp suất và lưu lượng đầu ra tỷ lệ thuận với tốc độ quay của rotor. Loại bơm này nổi bật với khả năng tự mồi tốt và tạo ra dòng chảy không xung động, mang lại độ ổn định cao cho hệ thống.

Nguyên lý làm việc bơm trục vít hai trục

Bơm trục vít hai trục là loại bơm có hai trục vít hoạt động song song và ăn khớp với nhau. Một trục thường là trục chủ động, được kết nối trực tiếp với động cơ, và trục còn lại là trục bị động. Hai trục này được đồng bộ hóa chuyển động nhờ các bánh răng định thời được lắp ở đầu mỗi trục. Sự đồng bộ này đảm bảo các ren trục vít không chạm vào nhau hoặc vỏ bơm.

Khi các trục vít quay, chúng tạo ra các khoang kín chứa chất lỏng và đẩy chúng từ đầu hút đến đầu xả. Dòng chảy được tách ra khi đi vào vỏ máy bơm và được chuyển đến mỗi bên của gói trục chính dòng chảy kép. Sau đó, nó được điều áp để xả chung. Loại bơm này có khả năng tự mồi, tạo dòng chảy ổn định và có thể vận chuyển chất lỏng có độ nhớt rất rộng.

Cấu trúc và phương thức đồng bộ hóa

Cấu trúc của bơm trục vít hai trục bao gồm hai trục vít quay đồng thời trong một vỏ bơm. Các trục vít này có thể có biên dạng ren khác nhau tùy thuộc vào ứng dụng cụ thể. Điểm đặc biệt là sự đồng bộ hóa chuyển động của hai trục. Điều này thường được thực hiện thông qua một bộ bánh răng định thời chính xác, được bôi trơn bằng dầu riêng biệt. Bộ bánh răng này đảm bảo các trục vít không tiếp xúc trực tiếp với nhau hoặc với vỏ bơm trong quá trình vận hành.

Điều này làm tăng tuổi thọ của các trục quay và độ tin cậy hoạt động. Các rotor thường được sản xuất từ một khối vật liệu duy nhất để tăng tính toàn vẹn cấu trúc. Mô-men xoắn từ trục truyền động được truyền tới trục dẫn động thông qua các bánh răng này.

Ưu điểm vượt trội của bơm hai trục

Bơm trục vít hai trục có nhiều ưu điểm nổi bật, làm cho chúng trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp. Chúng có khả năng bơm chất lỏng có độ nhớt cực kỳ rộng, từ 0.4 cSt đến hơn 10.000 cSt. Tốc độ dòng chảy có thể đạt tới 5.000 m³/h chỉ với một máy bơm duy nhất. Bơm này cũng cho phép chạy khô với chất lỏng có áp suất hơi thấp, cũng như khi làm rỗng bồn chứa hoặc đường ống, nhờ khả năng tự mồi cao.

Các máy bơm này được cân bằng hoàn toàn theo trục và hướng tâm, giúp tránh phụ thuộc vào các ổ đỡ lực đẩy đặc biệt và đảm bảo tuổi thọ lâu dài. Ngoài ra, một số cải tiến có thể được thực hiện đối với biên dạng trục chính để giảm tiếng ồn của máy bơm.

Nguyên lý làm việc bơm trục vít ba trục

Bơm trục vít ba trục là một biến thể khác, cung cấp hiệu suất làm kín và khả năng chịu tải tốt hơn so với các loại bơm trục vít ít trục hơn. Cấu hình này bao gồm một trục vít chủ động ở trung tâm, được kết nối trực tiếp với động cơ, và hai trục vít bị động quay xung quanh trục chủ động đó. Tương tự như bơm hai trục, sự đồng bộ hóa chuyển động được thực hiện thông qua các bánh răng.

Khi trục chủ động quay, nó kéo theo hai trục bị động quay theo thông qua các bánh răng ngoài. Sự kết hợp của ba trục vít tạo ra nhiều khoang kín hơn và khả năng làm kín tốt hơn, giúp tối ưu hóa việc vận chuyển chất lỏng. Loại bơm này đặc biệt hiệu quả cho các ứng dụng yêu cầu áp suất cao và dòng chảy ổn định.

Cơ chế vận hành và tính năng làm kín

Khi cấp nguồn điện, trục vít chủ động liên kết với motor sẽ quay. Trục chủ động này quay đồng thời làm cho các bánh răng ngoài quay và kéo theo hai trục bị động quay theo. Ba trục vít này ăn khớp chặt chẽ với nhau và với vỏ bơm, tạo ra một loạt các khoang kín di chuyển từ đầu hút đến đầu xả. Do sử dụng ba trục vít, khả năng làm kín của bơm ba trục vít dạng screw sẽ tốt hơn đáng kể.

Tính năng làm kín vượt trội này giúp giảm thiểu sự trượt của chất lỏng, đặc biệt quan trọng khi bơm các chất lỏng có độ nhớt thấp hoặc khi cần duy trì áp suất cao. Bơm Leistritz ba trục là ví dụ điển hình cho loại bơm dịch chuyển ba trục chính, tự mồi, thường được sử dụng cho dải áp suất thấp và để vận chuyển chất lỏng bôi trơn không mài mòn.

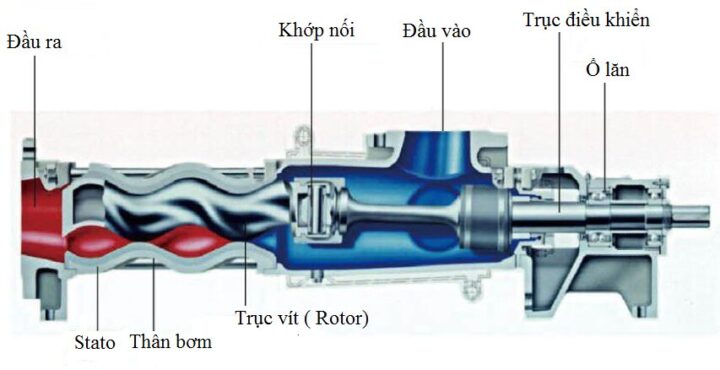

Cấu tạo chi tiết của Bơm Trục Vít

Để hiểu rõ nguyên lý làm việc bơm trục vít, việc nắm vững cấu tạo của nó là cần thiết. Một máy bơm trục vít điển hình bao gồm các bộ phận chính sau: rotor (trục vít), stator (vỏ bơm), trục dẫn động, bộ bánh răng định thời (đối với bơm nhiều trục), phớt làm kín, ổ đỡ và vỏ bọc ngoài. Mỗi bộ phận đóng một vai trò quan trọng trong việc đảm bảo hoạt động hiệu quả và bền bỉ của bơm.

Rotor (Trục vít)

Rotor là bộ phận quay chính của bơm, được thiết kế với hình dạng xoắn ốc (vít). Số lượng và biên dạng của các ren vít trên rotor sẽ quyết định đặc tính lưu lượng và áp suất của bơm. Rotor thường được chế tạo từ các vật liệu cứng, chịu mài mòn như thép không gỉ, thép hợp kim, hoặc vật liệu composite, tùy thuộc vào loại chất lỏng cần bơm và môi trường làm việc. Độ chính xác trong gia công rotor là yếu tố cực kỳ quan trọng để đảm bảo khe hở phù hợp với stator.

Stator (Vỏ bơm)

Stator là bộ phận đứng yên, bao quanh rotor. Trong bơm trục vít đơn, stator thường là một ống bọc có hình dạng xoắn ốc ngược lại với rotor và được làm từ vật liệu đàn hồi như cao su, nitrile hoặc EPDM. Trong bơm trục vít đôi hoặc ba trục, stator thường được làm từ kim loại cứng, với các khoang được gia công chính xác để ăn khớp với các trục vít. Nhiệm vụ của stator là tạo ra các khoang kín cùng với rotor, định hướng dòng chảy và chịu đựng áp suất làm việc của bơm.

Các bộ phận phụ trợ khác

Ngoài rotor và stator, bơm trục vít còn có các bộ phận phụ trợ quan trọng. Trục dẫn động kết nối rotor với động cơ, truyền lực quay. Các bộ phận làm kín như phớt cơ khí hoặc gioăng đệm ngăn chặn rò rỉ chất lỏng ra ngoài hoặc không khí lọt vào bên trong bơm. Ổ đỡ (bạc đạn) giúp hỗ trợ trục quay, giảm ma sát và đảm bảo sự ổn định. Đối với bơm nhiều trục, bộ bánh răng định thời được sử dụng để đồng bộ hóa chuyển động của các trục vít, ngăn chặn sự tiếp xúc trực tiếp giữa chúng.

Đặc điểm và Ứng dụng của Bơm Trục Vít

Bơm trục vít nổi bật với những đặc điểm ưu việt, giúp nó trở thành lựa chọn lý tưởng cho nhiều ứng dụng mà các loại bơm khác gặp khó khăn. Khả năng vận chuyển chất lỏng có độ nhớt cao, dòng chảy ổn định và khả năng tự mồi là những lợi thế lớn. Điều này mở ra một loạt các ứng dụng trong nhiều ngành công nghiệp.

Đặc điểm vận hành nổi bật

Bơm trục vít hoạt động khá êm ái, tạo ra lưu lượng dòng chảy đều và ổn định, không gây xung động hoặc tạo bọt khí trong môi chất. Điều này rất quan trọng đối với các chất lỏng nhạy cảm hoặc cần duy trì tính đồng nhất. Hiệu suất làm việc của bơm cao, có thể hoạt động liên tục với cường độ lớn. Bơm có khả năng tự mồi tốt, giúp đơn giản hóa quá trình khởi động. Ngoài ra, thiết kế nhỏ gọn và thân bơm chắc chắn cũng là một ưu điểm.

Loại bơm này còn có thể hoạt động ở nhiều tần số khác nhau khi lắp đặt với biến tần. Điều này cho phép điều chỉnh lưu lượng và áp suất linh hoạt. Khả năng bơm nhiều loại chất lỏng mà các dòng bơm khác không làm được, như chất lỏng có độ nhớt cao, chất lỏng dạng đặc sệt, hay thậm chí chất lỏng có chứa hạt rắn, là một lợi thế cạnh tranh lớn.

Phạm vi ứng dụng rộng rãi trong các ngành

Nhờ những đặc điểm vượt trội, bơm trục vít được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Ngành dầu khí: Vận chuyển dầu thô, dầu nhiên liệu, bùn khoan, polyme.
• Ngành hóa chất: Bơm hóa chất ăn mòn, polyme, dung môi, sơn.
• Ngành thực phẩm và đồ uống: Vận chuyển nước sốt, siro, sữa, dầu ăn, bột nhão, bia.
• Ngành xử lý nước và nước thải: Bơm bùn thải, polyme keo tụ, nước thải đặc.
• Ngành hàng hải: Bơm dầu bôi trơn, dầu đốt, nước ballast.
• Ngành khai thác mỏ: Bơm bùn khoáng, vữa xi măng.
• Các ngành khác: Công nghiệp giấy, dệt may, xây dựng.

Ưu nhược điểm của Bơm Trục Vít

Mỗi loại máy bơm đều có những ưu và nhược điểm riêng, và bơm trục vít cũng không ngoại lệ. Việc hiểu rõ những điểm này giúp lựa chọn đúng loại bơm cho từng ứng dụng cụ thể, tối ưu hóa hiệu suất và tuổi thọ của hệ thống.

Ưu điểm của bơm trục vít

• Độ bền cao: Nếu được sử dụng đúng tiêu chuẩn và lựa chọn phù hợp với loại chất lỏng cần bơm, máy bơm trục vít có tuổi thọ rất cao.
• Thiết kế nhỏ gọn, chắc chắn: Thân bơm được chế tạo vững chắc, đảm bảo độ bền trong môi trường công nghiệp khắc nghiệt.
• Vận hành êm ái, ổn định: Máy bơm hoạt động với độ ồn thấp, tạo ra dòng chảy đều, không gây xung động, phù hợp cho các chất lỏng nhạy cảm.
• Hiệu suất cao với chất lỏng nhớt: Đặc biệt hiệu quả khi bơm các chất lỏng có độ nhớt cao, đặc sệt, bùn, hoặc chất lỏng chứa hạt rắn.
• Khả năng tự mồi tốt: Giúp bơm tự động hút chất lỏng mà không cần mồi thủ công.
• Ít tạo bọt và dòng xoáy: Giữ nguyên tính chất của môi chất, quan trọng trong ngành thực phẩm, hóa chất.
• Điều chỉnh lưu lượng linh hoạt: Có thể hoạt động ở nhiều tần số khác nhau khi kết hợp với biến tần.

Nhược điểm của bơm trục vít

• Quy trình chế tạo phức tạp: Đòi hỏi độ chính xác cơ khí rất cao trong sản xuất, đặc biệt là các biên dạng ren trục vít và vỏ bơm.
• Khó sửa chữa: Do cấu tạo phức tạp và yêu cầu độ chính xác cao, việc sửa chữa bơm trục vít thường khó khăn và đòi hỏi kỹ thuật viên chuyên nghiệp.
• Chi phí ban đầu cao: Giá thành đầu tư ban đầu cho bơm trục vít thường cao hơn so với các loại bơm ly tâm cùng công suất.
• Yêu cầu bù áp khi bơm đường dài: Đối với các đường ống dài, áp suất tổn thất do ma sát sẽ lớn, đòi hỏi bơm phải bù áp hoặc cần thiết kế hệ thống đường ống tối ưu.
• Nhạy cảm với vật liệu mài mòn: Mặc dù có thể xử lý chất lỏng chứa hạt rắn, nhưng nếu hạt quá cứng hoặc có tính mài mòn cao có thể làm hỏng rotor và stator nhanh chóng.

Bảo trì và Lựa chọn Bơm Trục Vít hiệu quả

Để đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ của bơm trục vít, việc bảo trì định kỳ và lựa chọn đúng loại bơm là cực kỳ quan trọng. Nắm vững nguyên lý làm việc bơm trục vít giúp người vận hành hiểu được các yếu tố ảnh hưởng đến hoạt động của bơm.

Hướng dẫn bảo trì cơ bản

• Kiểm tra và thay thế dầu bôi trơn: Đối với các bộ phận truyền động như bánh răng định thời và ổ đỡ, cần kiểm tra mức dầu và thay dầu định kỳ theo khuyến nghị của nhà sản xuất.
• Kiểm tra phớt làm kín: Phớt cơ khí hoặc gioăng đệm cần được kiểm tra thường xuyên để phát hiện rò rỉ. Thay thế kịp thời các bộ phận làm kín bị mòn hoặc hư hỏng.
• Kiểm tra độ mòn của rotor và stator: Đối với bơm trục vít đơn, rotor và stator là những bộ phận chịu mòn. Cần kiểm tra định kỳ để đánh giá mức độ mòn và thay thế khi cần thiết.
• Vệ sinh định kỳ: Loại bỏ cặn bẩn hoặc vật liệu tích tụ bên trong bơm để tránh tắc nghẽn hoặc giảm hiệu suất.
• Giám sát các thông số vận hành: Theo dõi áp suất, lưu lượng, nhiệt độ và độ rung của bơm. Bất kỳ sự thay đổi bất thường nào cũng có thể là dấu hiệu của sự cố.
• Tuân thủ hướng dẫn của nhà sản xuất: Luôn tham khảo và tuân thủ các hướng dẫn bảo trì cụ thể từ nhà sản xuất bơm.

Tiêu chí lựa chọn bơm trục vít phù hợp

Để lựa chọn bơm trục vít phù hợp, cần xem xét các yếu tố sau:

• Loại chất lỏng: Độ nhớt, nhiệt độ, mật độ, tính ăn mòn, có chứa hạt rắn hay không. Đây là yếu tố quyết định loại rotor, stator và vật liệu chế tạo bơm.
• Lưu lượng yêu cầu: Xác định lưu lượng cần thiết (m³/h hoặc lít/phút) để chọn kích thước bơm phù hợp.
• Áp suất đầu ra: Áp suất cần thiết để đẩy chất lỏng qua hệ thống đường ống và các thiết bị khác.
• Nhiệt độ hoạt động: Đảm bảo vật liệu của bơm có thể chịu được nhiệt độ của chất lỏng.
• Môi trường lắp đặt: Yêu cầu về không gian, môi trường xung quanh (chống cháy nổ, chống ăn mòn).
• Ngân sách: Chi phí đầu tư ban đầu và chi phí vận hành, bảo trì.
• Nhà cung cấp: Chọn nhà cung cấp uy tín, có kinh nghiệm và dịch vụ hỗ trợ tốt.

Kết luận

Hiểu rõ nguyên lý làm việc bơm trục vít là chìa khóa để khai thác tối đa hiệu quả của loại máy bơm này. Với khả năng xử lý đa dạng các loại chất lỏng từ độ nhớt thấp đến cao, dòng chảy ổn định và khả năng tự mồi vượt trội, bơm trục vít đã chứng minh vai trò không thể thiếu trong nhiều ngành công nghiệp. Việc nắm vững cấu tạo, nguyên lý vận hành của từng loại bơm trục vít, cùng với việc áp dụng quy trình bảo trì đúng cách và lựa chọn bơm phù hợp, sẽ giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao hiệu suất và đảm bảo hoạt động bền vững của hệ thống.
