Nêu Trình Tự Đọc Bản Vẽ Lắp Chuẩn Xác Trong Cơ Khí

Kỹ năng đọc hiểu bản vẽ kỹ thuật, đặc biệt là bản vẽ lắp chi tiết, là yếu tố then chốt quyết định sự thành công của mọi dự án cơ khí. Việc nắm vững nêu trình tự đọc bản vẽ lắp không chỉ giúp kỹ sư và thợ lành nghề hình dung chính xác sản phẩm mà còn đảm bảo quá trình sản xuất, lắp ráp và bảo trì diễn ra suôn sẻ, hiệu quả. Nắm bắt được các thông số kỹ thuật và quy trình thể hiện trên bản vẽ là bước đầu tiên để biến ý tưởng thiết kế thành hiện thực. Đây là một kỹ thuật đọc bản vẽ cốt lõi, định hình toàn bộ quy trình tháo lắp và vận hành của một hệ thống cơ khí phức tạp, mang lại giá trị thực tiễn cao.

Hiểu Rõ Bản Vẽ Lắp: Nền Tảng Quan Trọng

Bản vẽ lắp là tài liệu kỹ thuật quan trọng, thể hiện mối quan hệ lắp ghép giữa các chi tiết để tạo thành một cụm hoặc sản phẩm hoàn chỉnh. Mục đích chính của nó là cung cấp thông tin tổng thể về cấu trúc, nguyên lý hoạt động và các thông số lắp ráp cần thiết. Trong ngành cơ khí, bản vẽ lắp là cầu nối giữa khâu thiết kế và khâu chế tạo, đảm bảo mọi bộ phận được sản xuất và kết nối đúng cách.

Vai trò của bản vẽ lắp vô cùng đa dạng, từ việc hỗ trợ kỹ sư lập kế hoạch sản xuất, hướng dẫn công nhân lắp ráp tại xưởng, cho đến việc phục vụ công tác bảo trì và sửa chữa sau này. Nó cho phép các bộ phận khác nhau của một tổ chức làm việc phối hợp nhịp nhàng, từ phòng thiết kế đến bộ phận sản xuất và kiểm soát chất lượng.

Sự khác biệt cơ bản giữa bản vẽ lắp và bản vẽ chi tiết nằm ở mục đích sử dụng. Bản vẽ chi tiết mô tả hình dạng, kích thước, vật liệu và yêu cầu gia công của một chi tiết riêng lẻ. Trong khi đó, bản vẽ lắp tập trung vào cách các chi tiết này kết hợp với nhau, thể hiện vị trí tương đối, các mối ghép và chức năng tổng thể của cụm lắp.

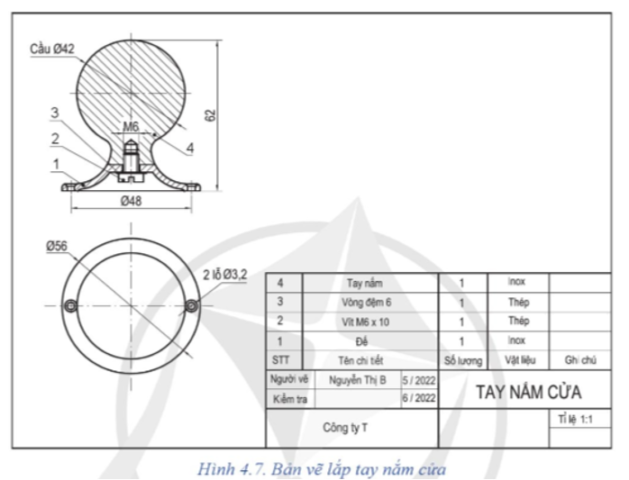

Cấu Trúc Cơ Bản Của Một Bản Vẽ Lắp Hoàn Chỉnh

Một bản vẽ lắp hoàn chỉnh thường bao gồm nhiều thành phần khác nhau, mỗi phần mang một loại thông tin riêng biệt và đóng vai trò không thể thiếu trong việc truyền tải ý đồ của người thiết kế. Việc hiểu rõ cấu trúc này là bước khởi đầu để đọc bản vẽ một cách hiệu quả và chính xác. Các thành phần chính bao gồm khung tên, bảng kê, hình biểu diễn và kích thước.

Khung Tên: Cánh Cửa Thông Tin Đầu Tiên

Khung tên là phần không thể thiếu trên mọi bản vẽ kỹ thuật, đóng vai trò như thẻ căn cước của bản vẽ. Nó cung cấp những thông tin tổng quát nhưng cực kỳ quan trọng, giúp người đọc định vị và hiểu bối cảnh của sản phẩm. Việc bỏ qua khung tên có thể dẫn đến những sai sót nghiêm trọng trong quá trình sản xuất và lắp ráp.

Các thông tin cần đọc trong khung tên bao gồm tên gọi sản phẩm, tỷ lệ bản vẽ, tên đơn vị thiết kế hoặc sản xuất, tên người vẽ, người kiểm tra và ngày hoàn thành. Tên gọi sản phẩm cho biết mục đích sử dụng hoặc chức năng chính của cụm lắp. Tỷ lệ thể hiện mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế của sản phẩm.

Ngoài ra, khung tên còn có thể chứa các thông tin bổ sung như vật liệu chính, số lượng bản vẽ trong một bộ, hoặc các tiêu chuẩn áp dụng. Việc kiểm tra độ chính xác của các thông tin này ngay từ đầu là rất quan trọng. Mọi sai lệch nhỏ trong khung tên có thể gây nhầm lẫn lớn, ảnh hưởng đến toàn bộ chu trình kỹ thuật.

Bảng Kê: Liệt Kê Các Thành Phần

Bảng kê, hay còn gọi là bảng danh mục chi tiết, là một phần quan trọng của bản vẽ lắp, cung cấp thông tin chi tiết về từng chi tiết cấu thành sản phẩm. Mục đích chính của bảng kê là liệt kê tất cả các bộ phận cần thiết cho cụm lắp, giúp người đọc dễ dàng xác định và quản lý các thành phần. Nó là tài liệu tham khảo không thể thiếu cho việc đặt hàng vật tư và chuẩn bị lắp ráp.

Các thông tin chính trong bảng kê bao gồm số thứ tự chi tiết, tên gọi chi tiết, số lượng, vật liệu và đôi khi là tiêu chuẩn sản xuất hoặc ghi chú đặc biệt. Số thứ tự thường tương ứng với số hiệu trên hình biểu diễn, giúp người đọc dễ dàng đối chiếu giữa bảng kê và các hình chiếu. Tên gọi chi tiết giúp nhận diện cụ thể từng bộ phận.

Việc kiểm tra số lượng và vật liệu của từng chi tiết trong bảng kê là cực kỳ quan trọng để tránh thiếu hụt hoặc sử dụng sai vật liệu trong quá trình sản xuất. Bảng kê cũng là cơ sở để ước tính chi phí và lập kế hoạch sản xuất. Khả năng đối chiếu thông tin giữa bảng kê và hình biểu diễn một cách nhanh chóng là kỹ năng quan trọng.

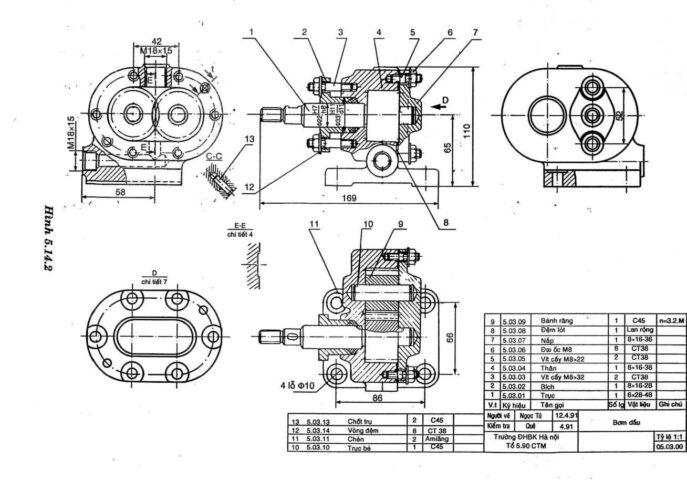

Hình Biểu Diễn: Cái Nhìn Trực Quan Về Sản Phẩm

Hình biểu diễn là trái tim của bản vẽ lắp, mang đến cái nhìn trực quan về hình dạng, cấu tạo và mối liên kết giữa các chi tiết. Nó bao gồm các hình chiếu, hình cắt và hình trích, được bố trí một cách logic để truyền tải đầy đủ thông tin về sản phẩm. Đây là phần phức tạp nhất và đòi hỏi người đọc phải có khả năng hình dung không gian tốt.

Các loại hình chiếu thường dùng trong bản vẽ lắp bao gồm hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh, cho phép quan sát sản phẩm từ các góc độ khác nhau. Hình cắt được sử dụng để bộc lộ cấu trúc bên trong của sản phẩm, đặc biệt là các mối ghép hoặc chi tiết bị che khuất. Hình cắt toàn bộ, hình cắt cục bộ hoặc hình cắt trích đều có mục đích riêng.

Quy tắc biểu diễn trên bản vẽ lắp cần được nắm vững, bao gồm việc sử dụng các loại đường nét (đường tâm, đường gạch vật liệu, đường bao thấy, đường bao khuất) và các ký hiệu kỹ thuật khác. Việc hình dung cấu tạo tổng thể từ các hình chiếu và hình cắt là kỹ năng cốt lõi. Nó đòi hỏi sự kết hợp giữa kiến thức hình học họa hình và kinh nghiệm thực tế trong cơ khí.

Kích Thước: Con Số Định Hình Sản Phẩm

Kích thước trên bản vẽ lắp cung cấp các thông số định lượng cần thiết để kiểm soát quá trình sản xuất, lắp ráp và vận hành sản phẩm. Đây là những con số cụ thể, chỉ ra độ lớn, vị trí và mối quan hệ tương đối giữa các chi tiết. Việc đọc và hiểu đúng các kích thước này là vô cùng quan trọng để đảm bảo tính chính xác và khả năng lắp lẫn của các bộ phận.

Các loại kích thước chính bao gồm kích thước chung của toàn bộ sản phẩm (chiều dài, chiều rộng, chiều cao tổng thể), kích thước lắp ghép giữa các chi tiết (như đường kính lỗ, đường kính trục, khoảng cách giữa các tâm lắp ghép), và kích thước kiểm tra. Kích thước lắp ghép đặc biệt quan trọng vì chúng ảnh hưởng trực tiếp đến khả năng hoạt động của cụm lắp.

Ngoài ra, bản vẽ lắp cũng có thể chỉ ra các dung sai kích thước, độ nhám bề mặt hoặc các yêu cầu kỹ thuật đặc biệt khác thông qua ký hiệu. Dung sai quy định mức độ cho phép về sự sai lệch kích thước, ảnh hưởng đến độ chính xác lắp ghép và chức năng của sản phẩm. Việc nắm vững các tiêu chuẩn dung sai là cần thiết cho quá trình sản xuất và kiểm tra.

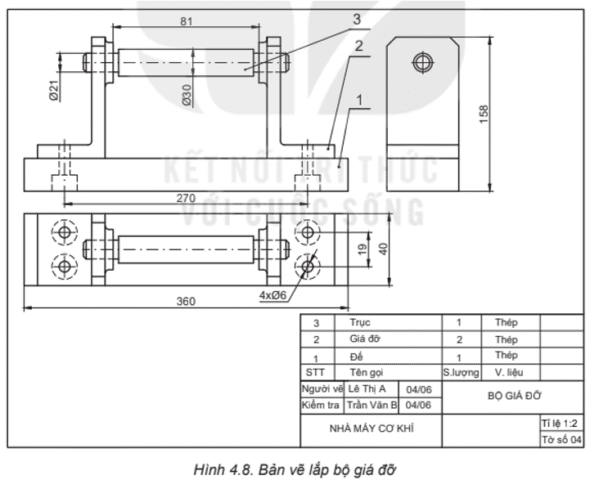

Quy Trình Nêu Trình Tự Đọc Bản Vẽ Lắp Chuẩn

Để đọc hiểu một bản vẽ lắp một cách hiệu quả và chính xác, cần tuân thủ một trình tự các bước logic. Trình tự này giúp người đọc tiếp cận thông tin một cách có hệ thống, từ tổng quan đến chi tiết, đảm bảo không bỏ sót bất kỳ thông tin quan trọng nào. Áp dụng quy trình chuẩn sẽ tối ưu hóa khả năng hiểu và ứng dụng bản vẽ.

Bước 1: Đọc Khung Tên Tổng Quát

Bước đầu tiên và quan trọng nhất là đọc khung tên để nắm bắt thông tin tổng quát về bản vẽ và sản phẩm. Điều này giúp xác định tên sản phẩm hoặc cụm lắp, tỷ lệ của bản vẽ, và đơn vị thiết kế hoặc sản xuất. Việc hiểu bối cảnh chung của bản vẽ là nền tảng để đi sâu vào các chi tiết sau này.

Hãy chú ý đến các thông tin như số bản vẽ, ngày ban hành và người chịu trách nhiệm. Những thông tin này giúp xác định phiên bản của bản vẽ và người có thể liên hệ khi cần làm rõ. Việc này đảm bảo rằng bạn đang làm việc với phiên bản bản vẽ mới nhất và chính xác nhất.

Khung tên cung cấp cái nhìn tổng thể về tài liệu bạn đang nghiên cứu. Nó giúp bạn định hình sản phẩm trong đầu trước khi đi vào phân tích các chi tiết cụ thể. Bỏ qua bước này có thể dẫn đến việc đọc sai bản vẽ hoặc hiểu nhầm về sản phẩm.

Bước 2: Phân Tích Bảng Kê Chi Tiết

Sau khi nắm được thông tin tổng quát từ khung tên, bước tiếp theo là chuyển sang bảng kê chi tiết. Bảng kê liệt kê tất cả các thành phần cấu tạo nên sản phẩm, bao gồm tên gọi, số lượng và vật liệu của từng chi tiết. Điều này giúp người đọc có cái nhìn toàn diện về các bộ phận cần thiết.

Đối chiếu số thứ tự trên bảng kê với các số hiệu được đánh dấu trên hình biểu diễn. Việc này giúp xác định vị trí và hình dạng của từng chi tiết cụ thể trong cụm lắp. Nắm vững thông tin về vật liệu của từng chi tiết cũng rất quan trọng, đặc biệt đối với các yêu cầu về gia công và môi trường làm việc của sản phẩm.

Phân tích bảng kê giúp bạn hiểu được danh sách các phần tử tạo nên sản phẩm. Nó cũng là cơ sở để kiểm tra sự đầy đủ của các chi tiết trong quá trình lắp ráp. Đây là một bước thiết yếu để chuẩn bị cho việc hình dung và lắp ghép sản phẩm.

Bước 3: Xem Xét Hình Biểu Diễn Tổng Thể

Với thông tin về tên sản phẩm và danh sách chi tiết trong tay, người đọc cần chuyển sang xem xét các hình biểu diễn để hình dung hình dáng và cấu tạo tổng thể của sản phẩm. Bắt đầu bằng việc quan sát các hình chiếu chính (đứng, bằng, cạnh) để có cái nhìn ba chiều về cụm lắp.

Xác định vị trí tương quan của các chi tiết chính và cách chúng lắp ghép với nhau. Tìm kiếm các hình cắt để hiểu cấu trúc bên trong của sản phẩm, đặc biệt là các mối ghép phức tạp hoặc các chi tiết bị che khuất. Hình cắt giúp làm rõ các chi tiết ẩn mà hình chiếu không thể hiện đầy đủ.

Hình biểu diễn cho phép người đọc hình dung cách các chi tiết tương tác với nhau. Kỹ năng này đòi hỏi sự luyện tập và kinh nghiệm để có thể chuyển đổi thông tin hai chiều trên bản vẽ thành mô hình ba chiều trong tâm trí. Đây là chìa khóa để hiểu nguyên lý hoạt động của sản phẩm.

Bước 4: Đọc Các Kích Thước Quan Trọng

Sau khi đã có cái nhìn tổng thể về hình dạng và cấu tạo, bước tiếp theo là đọc các kích thước quan trọng trên bản vẽ. Tập trung vào các kích thước chung của toàn bộ cụm lắp (dài, rộng, cao) để xác định không gian chiếm chỗ của sản phẩm.

Tiếp theo, nghiên cứu các kích thước lắp ghép giữa các chi tiết, như đường kính lỗ, đường kính trục hoặc khoảng cách giữa các tâm lắp ghép. Các kích thước này quyết định sự phù hợp giữa các chi tiết khi lắp ráp. Đồng thời, chú ý đến các dung sai kích thước và độ nhám bề mặt được ghi chú.

Việc đọc chính xác các kích thước là vô cùng cần thiết cho cả quá trình gia công và lắp ráp. Nó giúp đảm bảo rằng các chi tiết được sản xuất với độ chính xác cần thiết và có thể lắp lẫn vào nhau một cách dễ dàng. Sai sót trong việc đọc kích thước có thể dẫn đến sản phẩm lỗi.

Bước 5: Phân Tích Chi Tiết Từng Bộ Phận

Khi đã nắm vững cấu trúc tổng thể và các kích thước quan trọng, hãy chuyển sang phân tích chi tiết từng bộ phận riêng lẻ trong cụm lắp. Tập trung vào từng chi tiết một, xem xét hình dáng, vị trí và cách nó liên kết với các bộ phận khác. Bước này đòi hỏi sự tỉ mỉ và khả năng phân tích sâu.

Ví dụ, hãy xem xét chi tiết số 1, phân tích hình dáng của nó trên các hình chiếu và hình cắt, sau đó đánh giá chức năng của nó trong cụm lắp. Tương tự, tiếp tục với chi tiết số 2 và các chi tiết còn lại. Hiểu rõ từng chi tiết sẽ giúp bạn tổng hợp thông tin tốt hơn ở bước cuối cùng.

Đánh giá các yêu cầu gia công cụ thể cho từng chi tiết dựa trên vật liệu và dung sai của chúng. Việc này đặc biệt quan trọng đối với những người làm công việc sản xuất và chế tạo. Phân tích chi tiết giúp phát hiện sớm các vấn đề tiềm ẩn trong thiết kế hoặc quy trình sản xuất.

Bước 6: Tổng Hợp và Rút Ra Kết Luận

Bước cuối cùng trong quy trình đọc bản vẽ lắp là tổng hợp tất cả các thông tin đã thu thập và rút ra kết luận về sản phẩm. Từ các hình biểu diễn, bảng kê và kích thước, hãy xác định công dụng và nguyên lý làm việc của sản phẩm. Hiểu rõ cách các chi tiết tương tác để tạo nên chức năng mong muốn.

Dựa trên cấu tạo và các mối lắp ghép, người đọc có thể dự đoán trình tự tháo và lắp sản phẩm. Kỹ năng này cực kỳ hữu ích cho công tác bảo trì, sửa chữa hoặc lắp đặt tại hiện trường. Nó cũng giúp đánh giá tính khả thi của thiết kế và đề xuất các cải tiến nếu cần.

Tổng hợp thông tin giúp củng cố hiểu biết toàn diện về sản phẩm. Đây là lúc người đọc chuyển từ việc phân tích các thành phần riêng lẻ sang việc nắm bắt bức tranh lớn. Việc này không chỉ nâng cao kỹ năng kỹ thuật mà còn phát triển tư duy hệ thống.

Những Lưu Ý Quan Trọng Khi Đọc Bản Vẽ Lắp

Để quá trình đọc bản vẽ lắp diễn ra thuận lợi và hiệu quả tối đa, cần lưu ý thêm một số điểm quan trọng. Những yếu tố này sẽ giúp người đọc nâng cao chuyên môn, tránh những sai sót thường gặp và áp dụng kiến thức một cách linh hoạt trong thực tế công việc. Kinh nghiệm và sự tuân thủ tiêu chuẩn đóng vai trò then chốt.

Sử Dụng Tiêu Chuẩn Kỹ Thuật

Trong ngành cơ khí, việc tuân thủ các tiêu chuẩn kỹ thuật là bắt buộc. Các bản vẽ lắp thường được lập theo các tiêu chuẩn quốc tế như ISO (Tổ chức Tiêu chuẩn hóa Quốc tế), ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ) hoặc tiêu chuẩn quốc gia (TCVN tại Việt Nam). Việc hiểu và áp dụng đúng các tiêu chuẩn này là rất quan trọng.

Tiêu chuẩn quy định cách thức biểu diễn hình học, cách ghi kích thước, dung sai, độ nhám bề mặt và các ký hiệu khác. Việc tra cứu và áp dụng tiêu chuẩn vào việc đọc bản vẽ giúp đảm bảo sự đồng nhất và chính xác của thông tin trên bản vẽ. Nó cũng giúp tránh hiểu lầm giữa các bên liên quan.

Một số ký hiệu hoặc quy ước có thể khác nhau giữa các tiêu chuẩn, do đó, cần xác định rõ tiêu chuẩn áp dụng cho bản vẽ đang đọc. Kiến thức về các tiêu chuẩn kỹ thuật không chỉ giúp đọc bản vẽ hiệu quả mà còn nâng cao tính chuyên nghiệp của người kỹ sư.

Kinh Nghiệm Thực Tế Và Kiến Thức Chuyên Môn

Ngoài việc tuân thủ các bước và tiêu chuẩn, kinh nghiệm thực tế đóng một vai trò vô cùng quan trọng trong việc đọc bản vẽ lắp. Một kỹ sư hoặc thợ lành nghề có kinh nghiệm thường có khả năng nhận diện các lỗi thiết kế tiềm ẩn, dự đoán các vấn đề trong quá trình gia công hoặc lắp ráp. Kiến thức chuyên môn sâu rộng về các chi tiết máy, vật liệu và quy trình sản xuất giúp người đọc có cái nhìn sâu sắc hơn.

Việc liên hệ bản vẽ với các quy trình gia công, lắp ráp thực tế giúp người đọc không chỉ hiểu bản vẽ mà còn hình dung được các bước thực hiện ngoài xưởng. Điều này bao gồm việc hiểu các phương pháp gia công phù hợp với từng chi tiết, các dụng cụ cần thiết và trình tự lắp đặt tối ưu. Kinh nghiệm giúp chuyển từ việc đọc bản vẽ sang việc lập kế hoạch thực thi.

Sự am hiểu về các loại vật liệu và tính chất của chúng cũng là một lợi thế. Nó cho phép người đọc đánh giá sự phù hợp của vật liệu được chọn cho từng chi tiết trong cụm lắp, dựa trên yêu cầu về độ bền, độ cứng, khả năng chịu nhiệt hoặc chống ăn mòn.

Thách Thức Thường Gặp Và Giải Pháp

Trong quá trình đọc bản vẽ lắp, không ít thách thức có thể phát sinh. Bản vẽ có thể quá phức tạp với nhiều chi tiết chồng lấn, hoặc thiếu thông tin quan trọng. Đôi khi, sự không nhất quán giữa các phần của bản vẽ (ví dụ: hình biểu diễn không khớp với bảng kê) cũng là một vấn đề. Việc đối mặt với những thách thức này đòi hỏi kỹ năng giải quyết vấn đề.

Giải pháp cho các vấn đề này bao gồm việc chủ động trao đổi với người thiết kế hoặc bộ phận kỹ thuật để làm rõ thông tin. Việc đặt câu hỏi chính xác và cung cấp phản hồi về những điểm chưa rõ ràng là rất quan trọng. Sử dụng các phần mềm hỗ trợ đọc bản vẽ (CAD/CAM) cũng có thể giúp trực quan hóa sản phẩm và phát hiện lỗi.

Việc lưu giữ và tham khảo các phiên bản bản vẽ trước đó, hoặc các tài liệu liên quan khác, cũng có thể giúp giải quyết các mâu thuẫn. Một thái độ tỉ mỉ, cẩn trọng và không ngừng học hỏi sẽ giúp vượt qua mọi thách thức trong việc đọc bản vẽ lắp.

Tầm Quan Trọng Của Kỹ Năng Đọc Bản Vẽ Lắp Đối Với Kỹ Sư Cơ Khí

Kỹ năng đọc bản vẽ lắp không chỉ là một kỹ năng cơ bản mà còn là yếu tố cốt lõi quyết định năng lực và hiệu quả công việc của mọi kỹ sư cơ khí. Việc nắm vững kỹ năng này giúp đảm bảo chất lượng sản phẩm từ khâu thiết kế đến sản xuất và lắp ráp. Nó cho phép kỹ sư kiểm tra, đánh giá và giám sát mọi giai đoạn của quy trình sản xuất một cách chính xác.

Kỹ năng này cũng góp phần tối ưu hóa quy trình sản xuất bằng cách giúp kỹ sư lập kế hoạch gia công và lắp ráp hiệu quả, giảm thiểu thời gian chết và lãng phí vật liệu. Hiểu rõ bản vẽ giúp dự đoán các vấn đề tiềm ẩn và đưa ra giải pháp kịp thời, từ đó giảm thiểu sai sót và chi phí phát sinh. Nó còn là cơ sở để phát triển các cải tiến kỹ thuật, nâng cao hiệu suất và tính năng của sản phẩm.

Trong một thị trường cạnh tranh như hiện nay, việc sở hữu kỹ năng đọc bản vẽ lắp thành thạo là lợi thế cạnh tranh đáng kể. Nó không chỉ thể hiện năng lực chuyên môn mà còn là minh chứng cho sự tỉ mỉ, chính xác và khả năng tư duy hệ thống của người kỹ sư.

Việc thành thạo nêu trình tự đọc bản vẽ lắp là một kỹ năng nền tảng và không thể thiếu đối với bất kỳ ai làm việc trong lĩnh vực cơ khí. Từ việc hiểu rõ khung tên, phân tích bảng kê, đến việc hình dung các hình biểu diễn và giải mã kích thước, mỗi bước đều quan trọng để nắm bắt toàn bộ thông tin về sản phẩm. Nắm vững trình tự đọc bản vẽ lắp giúp đảm bảo sự chính xác, hiệu quả trong sản xuất và lắp ráp, đồng thời nâng cao chuyên môn cho người kỹ sư.
