hướng dẫn cách sử dụng máy thủy bình Leica DNA03 là một trong những thiết bị quan trọng, hỗ trợ đắc lực cho công tác đo đạc chính xác trong nhiều lĩnh vực kỹ thuật. Việc nắm vững quy trình vận hành thiết bị này là nền tảng để đảm bảo độ tin cậy của dữ liệu thu thập, đặc biệt trong các dự án xây dựng công trình, khảo sát trắc địa. Bài viết này cung cấp một hướng dẫn cách sử dụng máy thủy bình Leica DNA03 toàn diện, từ cấu tạo cơ bản đến các bước thao tác đo cao độ và khoảng cách chi tiết, giúp người dùng tận dụng tối đa khả năng của thiết bị và đạt được hiệu quả công việc cao nhất. Việc tuân thủ các nguyên tắc vận hành sẽ góp phần nâng cao chất lượng dữ liệu đo đạc, đảm bảo an toàn và tối ưu thời gian thực hiện dự án.
Giới Thiệu Tổng Quan Về Máy Thủy Bình Điện Tử Leica DNA03
Máy thủy bình điện tử Leica DNA03 đại diện cho một bước tiến quan trọng trong công nghệ đo đạc trắc địa, mang lại độ chính xác và hiệu quả vượt trội so với các loại máy thủy bình quang học truyền thống. Thiết bị này được thiết kế để tự động đọc mia mã vạch, ghi nhận dữ liệu về chiều dài và độ cao một cách nhanh chóng và đáng tin cậy. Khả năng lưu trữ lớn cho phép người dùng thực hiện các dự án khảo sát quy mô, giảm thiểu rủi ro sai sót do ghi chép thủ công.
Vai Trò Của Máy Thủy Bình Điện Tử Trong Trắc Địa
Máy thủy bình điện tử Leica DNA03 đóng vai trò không thể thiếu trong nhiều hạng mục công trình xây dựng và khảo sát địa hình. Nó được ứng dụng rộng rãi trong việc xác định chênh cao, lập lưới khống chế cao độ, kiểm tra độ phẳng của nền móng, sàn nhà, hoặc thiết lập cao độ cho các hạng mục kỹ thuật phức tạp như đường giao thông, hệ thống thoát nước. Độ chính xác cao của thiết bị giúp đảm bảo rằng mọi công việc đều được thực hiện đúng theo thiết kế, từ đó nâng cao chất lượng và tuổi thọ của công trình.
Những Ưu Điểm Nổi Bật Của Leica DNA03
Leica DNA03 nổi bật với nhiều tính năng ưu việt, làm cho nó trở thành lựa chọn hàng đầu của các kỹ sư trắc địa. Thiết bị này không chỉ cho phép đo và ghi vào bộ nhớ trong lên tới 6000 lần đo hoặc 1650 trạm máy, mà còn có khả năng đo bằng hệ thống quang học bình thường với mia Standard (mia chữ E, mặt sau của mia mã vạch). Điều này mang lại sự linh hoạt tối đa cho người dùng trong mọi điều kiện làm việc. Giao diện thân thiện và quy trình vận hành đơn giản cũng là một điểm cộng lớn, giúp người mới bắt đầu dễ dàng làm quen và sử dụng thành thạo.
Cấu Tạo Chi Tiết Của Máy Thủy Bình Điện Tử Leica DNA03
Để vận hành máy thủy bình điện tử Leica DNA03 hiệu quả, việc hiểu rõ cấu tạo và chức năng của từng bộ phận là điều kiện tiên quyết. Mỗi thành phần đều đóng một vai trò cụ thể trong quá trình đo đạc, từ việc điều chỉnh máy cho đến việc thu thập và xử lý dữ liệu. Sự kết hợp hài hòa giữa các bộ phận này tạo nên một thiết bị đo đạc chính xác và bền bỉ.
Các Bộ Phận Chính Và Chức Năng Của Chúng
Máy thủy bình điện tử Leica DNA03 bao gồm nhiều bộ phận quan trọng, mỗi bộ phận có chức năng riêng biệt nhằm đảm bảo quá trình đo đạc diễn ra thuận lợi và chính xác. Các bộ phận như điều quang giúp điều chỉnh tiêu cự để hình ảnh mia rõ nét. Vi động ngang cho phép tinh chỉnh góc quay của máy một cách mượt mà. Nút đo là phím bấm khởi động quá trình đo tự động.
Ốc cân bằng được dùng để điều chỉnh bọt thủy tròn, đảm bảo máy luôn ở trạng thái cân bằng hoàn hảo. Đế máy là bộ phận gắn máy vào chân đế tripod. Thị kính cho phép người dùng quan sát mục tiêu và hình ảnh mia. Bọt thủy tròn là chỉ báo trực quan về độ cân bằng của máy. Các nút bấm ON/OFF, màn hình LCD và tay cầm cũng đều có vai trò quan trọng trong việc vận hành thiết bị.
Màn Hình Hiển Thị Và Bàn Phím Điều Khiển
Màn hình LCD của Leica DNA03 hiển thị tất cả các thông số đo đạc, menu cài đặt và trạng thái hoạt động của máy, cung cấp thông tin rõ ràng và dễ đọc. Bàn phím là nơi người dùng nhập liệu, chọn chức năng và điều khiển các thao tác. Việc làm quen với vị trí và chức năng của từng phím sẽ giúp tăng tốc độ thao tác và giảm thiểu sai sót trong quá trình làm việc.
Hướng Dẫn Chuẩn Bị Trước Khi Sử Dụng Máy Thủy Bình
Công tác chuẩn bị kỹ lưỡng trước khi đo là yếu tố then chốt quyết định đến độ chính xác và hiệu quả của toàn bộ quá trình. Việc kiểm tra thiết bị, lựa chọn vị trí trạm đo phù hợp và cân bằng máy đúng cách sẽ đặt nền móng vững chắc cho các bước đo đạc tiếp theo.
Kiểm Tra Thiết Bị Và Phụ Kiện Cần Thiết
Trước khi bắt đầu, cần đảm bảo rằng tất cả các thiết bị và phụ kiện đều sẵn sàng và trong tình trạng hoạt động tốt. Pin GEB111 của hãng Leica phải được sạc đầy để tránh gián đoạn giữa chừng. Ống kính của máy cần được làm sạch hoàn toàn để đảm bảo tầm nhìn rõ ràng và tránh sai số quang học. Ngoài ra, việc chuẩn bị thước dây và dây dọi cũng rất quan trọng, đặc biệt khi cần kiểm tra sơ bộ khoảng cách hoặc độ thẳng của mia.
Thiết Lập Vị Trí Trạm Đo Lý Tưởng
Lựa chọn vị trí đặt trạm máy thủy bình điện tử là một yếu tố quan trọng ảnh hưởng trực tiếp đến kết quả đo. Vị trí đặt máy cần ổn định, bằng phẳng, tránh những nơi có rung động mạnh hoặc địa hình lún sụt. Điều này giúp đảm bảo máy không bị xê dịch trong suốt quá trình đo. Đồng thời, cần xem xét các điểm đặt mia sao cho khoảng cách từ máy đến mia trước và mia sau cân bằng, trong giới hạn cho phép để tối ưu hóa độ chính xác và giảm thiểu sai số.
Quy Trình Cân Bằng Máy Thủy Bình Chính Xác
Cân bằng máy là bước không thể bỏ qua trước mỗi lần đo. Sau khi đặt máy lên chân tripod, người dùng cần điều chỉnh chân tripod sao cho bọt thủy tròn nằm chính xác giữa vòng tròn trung tâm. Sử dụng ba ốc cân bằng dưới đế máy để tinh chỉnh, đảm bảo máy đạt trạng thái cân bằng hoàn hảo. Một máy được cân bằng tốt sẽ loại bỏ sai số nghiêng của trục ngắm, đảm bảo các kết quả đo cao độ có độ tin cậy cao nhất.
Thao Tác Cơ Bản Khi Đo Cao Độ Và Khoảng Cách Bằng Leica DNA03
Việc nắm vững các bước thao tác cơ bản giúp người dùng tự tin hơn trong việc triển khai các dự án đo đạc thực tế. Từ việc khởi động máy cho đến cài đặt các thông số dự án, mỗi bước đều cần được thực hiện cẩn thận và chính xác.
Khởi Động Máy Và Chọn Chế Độ Đo
Sau khi đã đặt và cân bằng máy thủy bình điện tử, bước tiếp theo là khởi động thiết bị. Nhấn nút ON/OFF để bật máy. Khi máy đã khởi động, màn hình chính sẽ hiển thị các tùy chọn menu. Người dùng cần truy cập vào mục menu (hoặc Program) và chọn chế độ đo phù hợp với công việc đang thực hiện. Trong trường hợp đo tuyến thủy chuẩn, lựa chọn (2) “Line Levelling” là bước cần thiết để bắt đầu quá trình đo cao độ.
Màn hình máy thủy bình Leica DNA03 đang hiển thị đo
Cài Đặt Dự Án (Job) Và Tuyến Đo (Line) Mới
Việc quản lý dữ liệu hiệu quả là rất quan trọng đối với mọi dự án trắc địa. Máy Leica DNA03 cho phép người dùng tạo và quản lý các dự án (Job) và tuyến đo (Line) một cách khoa học.
Tạo Tên Dự Án Để Quản Lý Dữ Liệu
Để bắt đầu một dự án đo đạc mới, người dùng cần đặt tên cho “Job” bằng cách nhấn Enter vào dòng tương ứng trên màn hình. Chọn “New”, sau đó sử dụng bàn phím số để nhập tên “Job” mong muốn. Phím “CE” dùng để xóa ký tự nếu cần. Sau khi nhập xong, di chuyển xuống và chọn “Set” để xác nhận tên “Job”. Việc đặt tên “Job” rõ ràng giúp dễ dàng truy xuất và quản lý dữ liệu sau này.
Màn hình menu chính của Leica DNA03, chọn Line Levelling
Thiết Lập Thông Số Tuyến Đo Và Phương Pháp BFFB
Sau khi tạo “Job”, người dùng cần vào mục (2) “Line” để thiết lập các thông số cho tuyến đo. Tại dòng (1) “Name”, đặt tên cho đường đo cụ thể. Quan trọng hơn, ở dòng (2) “Meth”, chọn phương pháp đo. Đối với các đường chuyền đo cao hạng III, IV, việc chọn phương pháp “BFFB” (sau-trước, trước-sau) là tiêu chuẩn để đảm bảo độ chính xác và kiểm soát sai số.
Nhập Độ Cao Điểm Gốc Ban Đầu (Ho)
Việc xác định một điểm gốc với độ cao đã biết là nền tảng cho mọi công tác đo cao độ. Tại dòng (3) “PtID”, người dùng sẽ đặt tên cho điểm độ cao gốc đầu tuyến. Sau đó, nhập giá trị độ cao của điểm gốc này vào dòng (4) “Ho”. Nhấn “Set” để chấp nhận giá trị. Độ chính xác của “Ho” ảnh hưởng trực tiếp đến tất cả các cao độ khác trong tuyến đo.
Màn hình cài đặt tên Job trên Leica DNA03
Màn hình nhập tên Job trên Leica DNA03
Thiết Lập Các Thông Số Dung Sai (Tolerances)
Để đảm bảo chất lượng của dữ liệu đo đạc, việc thiết lập các thông số dung sai là cần thiết. Người dùng sẽ chọn (3) “Set: Tolerances” để truy cập vào cài đặt này. Bật tất cả các tùy chọn ở chế độ “On” để máy tự động kiểm tra và báo cáo các sai số trong quá trình đo. Sau khi thiết lập xong, nhấn “Set” để lưu lại. Điều này giúp người dùng nhận biết sớm các vấn đề về độ chính xác và đưa ra các điều chỉnh kịp thời.
Tiến Hành Đo Đạc Thực Tế Trên Hiện Trường

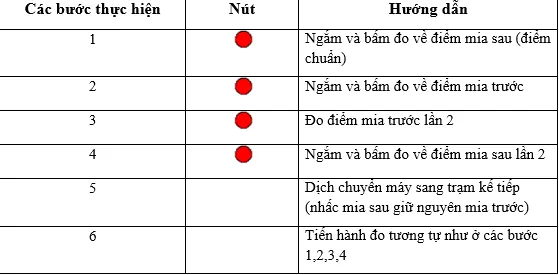

Khi tất cả các cài đặt đã hoàn tất, người dùng chọn (4) “START / CONT” và sau đó “OK” để chuyển sang chế độ sẵn sàng đo. Để bắt đầu đo, bấm phím màu đỏ ở thân phải của máy. Máy sẽ tự động đọc mia mã vạch và ghi nhận kết quả. Lần lượt đo các mia theo chu kỳ của một trạm đo (mia sau, mia trước). Nếu trong quá trình đo, máy bị chệch hướng ngắm, thiết bị sẽ báo lỗi và người dùng chỉ cần thao tác lại phím màu đỏ để đo lại.
Màn hình cài đặt tên Line và các thông số đo
Màn hình cài đặt các thông số dung sai (Tolerances)
Màn hình sẵn sàng đo trên máy thủy bình Leica DNA03
Kiểm Tra Và Đánh Giá Kết Quả Đo Đạc
Sau khi hoàn thành quá trình đo, việc kiểm tra và đánh giá kết quả là bước cuối cùng nhưng vô cùng quan trọng để đảm bảo tính chính xác của dữ liệu. Người dùng cần chú ý đến các thông số hiển thị và hiểu rõ ý nghĩa của chúng để có những điều chỉnh phù hợp.
Phân Tích Thông Số TBal Và Ý Nghĩa Của Nó
Khi quá trình đo hoàn tất, máy sẽ hiển thị kết quả. Trong đó, thông số “TBal” (Total Balance) đặc biệt quan trọng. “TBal” thể hiện chênh lệch khoảng cách từ máy tới mia sau trừ đi khoảng cách từ máy tới mia trước. Nếu “TBal” là giá trị dương, điều này có nghĩa khoảng cách tới mia sau lớn hơn mia trước. Ngược lại, nếu “TBal” là giá trị âm, khoảng cách tới mia sau nhỏ hơn mia trước. Dựa vào giá trị này, người dùng có thể bố trí trạm máy tiếp theo ngược lại so với trạm trước. Mục tiêu là làm cho tổng giá trị “TBal” của các trạm đo gần về 0 hoặc không vượt quá giới hạn cho phép, nhằm giảm thiểu sai số do ảnh hưởng của góc i (sai số của trục ngắm).
Xem Lại Kết Quả Đo Của Từng Điểm
Ngoài các giá trị hiển thị trực tiếp trên màn hình, người dùng có thể xem kết quả đo chi tiết của từng điểm bằng cách chọn chức năng “Station”. Màn hình “Station” cung cấp thông tin đầy đủ về cao độ, khoảng cách và các dữ liệu liên quan khác của mỗi điểm đo. Việc kiểm tra kỹ lưỡng từng điểm giúp phát hiện sớm các sai sót cục bộ hoặc các điểm đo bị ảnh hưởng bởi yếu tố ngoại cảnh.
Màn hình hiển thị kết quả đo trên máy thủy bình Leica DNA03 với thông số TBal
Màn hình xem kết quả đo chi tiết của Station
Kiểm Tra Tổng Quan Dữ Liệu Các Trạm Đo
Để có cái nhìn tổng thể về chất lượng toàn bộ tuyến đo, người dùng có thể nhấn phím “CL” (Clear) để xem thông tin tổng hợp của tất cả các trạm đo. Thông tin này bao gồm tổng sai số, tổng chiều dài tuyến, và các chỉ số khác giúp đánh giá mức độ chính xác của toàn bộ dự án. Việc này rất hữu ích cho việc báo cáo và đảm bảo rằng toàn bộ dữ liệu thu thập đáp ứng các tiêu chuẩn kỹ thuật đề ra.
Màn hình hiển thị kết quả đo chi tiết của Station tiếp theo
Những Lưu Ý Quan Trọng Để Đảm Bảo Độ Chính Xác Khi Sử Dụng Máy Thủy Bình
Để đạt được kết quả đo đạc tối ưu và đảm bảo độ chính xác cao nhất, người dùng cần tuân thủ một số nguyên tắc và lưu ý quan trọng trong quá trình vận hành máy thủy bình điện tử Leica DNA03. Những lưu ý này giúp giảm thiểu sai số, tăng cường hiệu quả công việc và kéo dài tuổi thọ thiết bị.
Bảo Đảm Mia Thẳng Đứng Và Cố Định
Yếu tố quan trọng nhất ảnh hưởng đến độ chính xác của cao độ là mia phải luôn được dựng thẳng đứng và cố định hoàn toàn. Bất kỳ sự xê dịch nhỏ nào của mia trong quá trình đo cũng có thể dẫn đến sai số đáng kể. Người giữ mia cần đảm bảo mia không bị rung lắc hoặc nghiêng lệch cho đến khi máy thủy bình điện tử hoàn thành việc đọc và ghi nhận dữ liệu cho trạm đo đó. Việc sử dụng bọt thủy trên mia hoặc các phụ kiện hỗ trợ cố định mia là cần thiết.
Xử Lý Khi Thoát Khỏi Chương Trình Đo Đột Ngột
Trong quá trình làm việc, có thể xảy ra trường hợp người dùng vô tình thoát khỏi chương trình đo. Để tiếp tục công việc mà không làm mất dữ liệu, từ trạng thái của MENU chính, người dùng cần chọn đúng “Job” đang thực hiện. Sau đó, tiếp tục chọn (4) “START / CONT” để quay lại điểm dừng và tiếp tục quá trình đo đạc. Điều này giúp tiết kiệm thời gian và đảm bảo tính liên tục của dữ liệu.
Yêu Cầu Đo Đi Đo Về Đối Với Lưới Hạng III
Đối với các lưới đo cao hạng III, một quy tắc bắt buộc là mỗi đường đo phải được thực hiện theo cả hai chiều: đo đi và đo về. Việc này nhằm mục đích kiểm tra và bù trừ sai số hệ thống, đảm bảo độ chính xác tổng thể của lưới. So sánh kết quả của hai chiều đo giúp phát hiện và điều chỉnh các sai lệch, từ đó nâng cao chất lượng dữ liệu cuối cùng. Đây là một phương pháp kiểm tra chéo tiêu chuẩn trong ngành trắc địa.
Giới Hạn Tầm Ngắm Hiệu Quả Của Máy
Mỗi loại máy thủy bình điện tử đều có giới hạn tầm ngắm tối ưu để đảm bảo độ chính xác. Theo khuyến nghị chung, tầm ngắm từ máy đến mia (cả mia sau và mia trước) không nên vượt quá 60m đối với đo cao hạng III và 100m đối với đo cao hạng IV. Vượt quá giới hạn này có thể làm giảm độ chính xác của kết quả do ảnh hưởng của khúc xạ ánh sáng, rung động không khí và khả năng đọc mia của máy.
Kiểm Soát Chênh Lệch Tầm Ngắm Tại Mỗi Trạm
Theo khuyến cáo của nhà sản xuất Leica, đối với máy DNA03, chênh lệch tầm ngắm tại một trạm đo (khoảng cách từ máy đến mia sau và mia trước) không được vượt quá 1m. Để kiểm soát điều này, người dùng có thể sử dụng thước dây để đo khoảng cách sơ bộ từ máy đến các vị trí đặt mia trước khi tiến hành đo bằng máy. Việc duy trì sự cân bằng về tầm ngắm giúp giảm thiểu sai số do ảnh hưởng của cong độ trái đất và khúc xạ không khí, đảm bảo kết quả đo đạc đáng tin cậy.
Bảo Dưỡng Và Bảo Quản Máy Thủy Bình Điện Tử Leica DNA03
Bảo dưỡng và bảo quản đúng cách là yếu tố then chốt để kéo dài tuổi thọ của máy thủy bình điện tử Leica DNA03, đảm bảo thiết bị luôn hoạt động ổn định và duy trì độ chính xác cao. Việc vệ sinh định kỳ và lưu trữ khoa học sẽ giúp thiết bị chống lại các tác động tiêu cực từ môi trường và quá trình sử dụng.
Vệ Sinh Định Kỳ Các Bộ Phận Quang Học Và Cơ Học
Sau mỗi lần sử dụng hoặc định kỳ, cần tiến hành vệ sinh cẩn thận các bộ phận của máy. Ống kính và các bộ phận quang học khác phải được làm sạch bằng khăn mềm chuyên dụng và dung dịch vệ sinh đặc biệt, tránh làm trầy xước bề mặt. Các bộ phận cơ học như ốc cân bằng, vi động ngang cũng cần được kiểm tra và làm sạch bụi bẩn, đảm bảo chúng hoạt động trơn tru. Tránh sử dụng hóa chất mạnh hoặc vật liệu thô ráp có thể làm hỏng lớp phủ hoặc bề mặt máy.
Lưu Trữ Và Bảo Quản Máy Đúng Cách
Khi không sử dụng, máy thủy bình điện tử Leica DNA03 cần được bảo quản trong hộp đựng chuyên dụng, có đệm mút chống sốc. Hộp đựng giúp bảo vệ máy khỏi va đập, bụi bẩn và độ ẩm. Nơi lưu trữ máy phải khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nhiệt độ quá cao hoặc quá thấp. Pin nên được tháo rời nếu không sử dụng trong thời gian dài để tránh rò rỉ và hư hỏng. Việc tuân thủ các nguyên tắc bảo quản này sẽ giúp duy trì hiệu suất hoạt động của máy trong nhiều năm.
Sử dụng máy thủy bình điện tử Leica DNA03 đòi hỏi sự tỉ mỉ và tuân thủ các quy trình đã được hướng dẫn cách sử dụng máy thủy bình. Từ việc chuẩn bị kỹ lưỡng, thực hiện các bước đo đạc chính xác, cho đến việc kiểm tra và đánh giá kết quả, mỗi giai đoạn đều đóng góp vào chất lượng cuối cùng của dữ liệu. Việc tuân thủ các lưu ý quan trọng và thực hiện bảo dưỡng định kỳ sẽ không chỉ kéo dài tuổi thọ thiết bị mà còn đảm bảo độ tin cậy tuyệt đối của mọi phép đo. Hy vọng, thông qua bài viết này, bạn đọc đã có cái nhìn toàn diện và tự tin hơn trong việc vận hành Leica DNA03, góp phần nâng cao hiệu quả công việc trong lĩnh vực trắc địa.
