Trong ngành cơ khí, hộp số giảm tốc trục vít đóng vai trò cực kỳ quan trọng trong việc tối ưu hóa hiệu suất truyền động của động cơ. Thiết bị này không chỉ giúp giảm tốc độ động cơ mà còn tăng cường mô-men xoắn, mang lại khả năng vận hành mạnh mẽ và ổn định cho nhiều loại máy móc. Để đạt được hiệu quả sản xuất cao nhất, việc hiểu rõ về hộp số giảm tốc trục vít, từ cấu tạo đến ứng dụng thực tiễn, là điều cần thiết. Bài viết này sẽ cung cấp cái nhìn toàn diện về cơ cấu truyền động thiết yếu này, đồng thời đưa ra những hướng dẫn chuyên sâu để lựa chọn hộp số phù hợp. Đây là một thành phần không thể thiếu trong các hệ thống máy móc công nghiệp hiện đại, đảm bảo sự chính xác và bền bỉ.
Hộp Số Giảm Tốc Trục Vít Là Gì? Nguyên Lý Hoạt Động Cơ Bản
Hộp số giảm tốc trục vít là một loại thiết bị cơ khí chuyên dụng. Chức năng chính của nó là giảm tốc độ quay của động cơ điện. Đồng thời, nó cũng tăng cường lực mô-men xoắn đầu ra để đáp ứng yêu cầu vận hành của nhiều hệ thống máy móc.
Đây là một bộ phận không thể thiếu trong các ngành công nghiệp đòi hỏi sự chuyển động chính xác. Nó giúp các hệ thống máy móc hoạt động hiệu quả và ổn định hơn. Hộp số giảm tốc này tối ưu hóa quá trình truyền động năng lượng.
Định Nghĩa Chi Tiết
Hộp số giảm tốc trục vít, hay còn gọi là hộp số trục vít, là một hệ thống truyền động cơ khí. Nó sử dụng nguyên lý ăn khớp giữa trục vít và bánh vít để thay đổi tốc độ và mô-men xoắn. Thiết bị này thường được lắp đặt giữa động cơ điện và tải trọng.
Mục đích là để điều chỉnh các thông số vận hành cho phù hợp với từng ứng dụng cụ thể. Sự kết hợp giữa trục vít và bánh vít tạo ra tỷ số truyền lớn. Điều này giúp hệ thống đạt được hiệu suất mong muốn trong nhiều điều kiện làm việc.
Cơ Chế Giảm Tốc và Tăng Mô-men Xoắn
Nguyên lý hoạt động của hộp số giảm tốc trục vít dựa trên sự ăn khớp giữa trục vít và bánh vít. Trục vít có cấu tạo dạng ren xoắn. Nó sẽ quay và tác động lên các răng của bánh vít, khiến bánh vít quay theo. Số vòng quay của bánh vít sẽ ít hơn nhiều so với trục vít.
Sự chênh lệch về số răng và cấu trúc ăn khớp tạo ra tỷ số truyền. Tỷ số truyền này quyết định mức độ giảm tốc. Khi tốc độ giảm, mô-men xoắn đầu ra sẽ tăng lên tương ứng. Điều này tuân theo định luật bảo toàn công suất.
Ứng Dụng Đa Dạng Của Hộp Số Giảm Tốc Trục Vít Trong Công Nghiệp
Hộp số giảm tốc trục vít được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Nhờ khả năng điều chỉnh tốc độ và tăng mô-men xoắn. Thiết bị này trở thành thành phần quan trọng của nhiều hệ thống máy móc.
Sự linh hoạt trong thiết kế và khả năng chịu tải giúp nó phù hợp với nhiều môi trường làm việc. Từ những ứng dụng đòi hỏi độ chính xác cao đến những tác vụ nặng nhọc. Hộp số trục vít luôn thể hiện vai trò không thể thay thế.
Ngành Nâng Hạ và Vận Chuyển Vật Liệu
Trong lĩnh vực chế tạo máy tời, máy nâng hạ và cẩu hàng, hộp số giảm tốc trục vít là trái tim của hệ thống. Nó cung cấp lực kéo mạnh mẽ và ổn định. Điều này đảm bảo an toàn khi nâng các vật nặng.
Đối với băng tải và băng chuyền hàng hóa vật liệu, hộp số giảm tốc điều chỉnh tốc độ di chuyển. Nó giúp quá trình vận chuyển diễn ra trơn tru. Nhờ đó, năng suất công việc được cải thiện đáng kể.
Chế Biến Nông Sản và Thực Phẩm
Trong ngành nông nghiệp và chế biến thực phẩm, hộp số giảm tốc trục vít được dùng trong máy trộn thức ăn. Nó cũng có mặt trong máy nghiền cám cho gia cầm. Thiết bị đảm bảo nguyên liệu được trộn đều và nghiền mịn.
Khả năng hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt là ưu điểm. Nó giúp hộp số giảm tốc trở thành lựa chọn hàng đầu. Đặc biệt trong các dây chuyền sản xuất cần độ tin cậy cao.
Các Ứng Dụng Đặc Thù Khác
Hộp số giảm tốc trục vít còn được ứng dụng trong máy bơm bánh răng. Loại bơm này thường dùng để hút bùn hoặc vật liệu đặc như keo. Nó tạo ra lực hút mạnh mẽ và ổn định.
Ngoài ra, thiết bị này còn là động cơ cho máy kéo phà hoặc thuyền. Nó cung cấp lực đẩy cần thiết để di chuyển trên mặt nước. Sự đa năng này chứng tỏ tầm quan trọng của hộp số giảm tốc trong kỹ thuật.
Ưu Điểm Nổi Bật Của Hộp Số Giảm Tốc Trục Vít
Hộp số giảm tốc trục vít sở hữu nhiều ưu điểm vượt trội. Những ưu điểm này làm cho nó trở thành lựa chọn hàng đầu trong nhiều ứng dụng công nghiệp. Thiết bị này mang lại hiệu quả cao và độ tin cậy.
Từ khả năng truyền tải mô-men xoắn lớn đến tuổi thọ cao. Các đặc tính này giúp tối ưu hóa hoạt động của máy móc. Đồng thời, nó giảm thiểu chi phí bảo trì và vận hành.
Khả Năng Chịu Tải và Độ Bền Cao
Hộp số giảm tốc trục vít được thiết kế để truyền tải mô-men xoắn lớn. Nó có khả năng chịu tải trọng nặng một cách hiệu quả. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp.
Vật liệu chế tạo chất lượng cao và quy trình gia công chính xác đảm bảo độ bền. Hộp số có thể hoạt động liên tục trong thời gian dài. Thậm chí nó hoạt động trong môi trường khắc nghiệt. Tuổi thọ của chúng có thể kéo dài từ 7 đến 10 năm.
Đa Dạng Tỷ Số Truyền và Hiệu Suất Tối Ưu
Thiết bị này cung cấp đa dạng tỷ số truyền. Một số dòng có tỷ số truyền cao lên tới 80 hoặc 100 lần. Điều này cho phép điều chỉnh tốc độ đầu ra linh hoạt. Nó phù hợp với nhiều yêu cầu sản xuất khác nhau.
Việc tăng lực kéo của động cơ điện lên đáng kể là một ưu điểm lớn. Nó giúp đáp ứng các yêu cầu tải nặng. Đồng thời, nó tối ưu hóa hiệu suất làm việc của toàn bộ hệ thống.
Dễ Dàng Lắp Đặt và Bảo Trì
Hộp số giảm tốc trục vít được thiết kế với cấu trúc đơn giản, dễ lắp đặt. Quá trình bảo trì cũng thuận tiện, giúp tiết kiệm thời gian và chi phí. Các bộ phận dễ dàng tháo lắp và thay thế khi cần.
Việc bảo trì định kỳ sẽ giúp kéo dài tuổi thọ của thiết bị. Điều này đảm bảo hiệu suất hoạt động ổn định. Nó mang lại lợi ích kinh tế lâu dài cho doanh nghiệp.
Cấu Tạo Chi Tiết Các Dòng Hộp Số Giảm Tốc Trục Vít Phổ Biến
Để hiểu rõ về hộp số giảm tốc trục vít, cần phải nắm vững cấu tạo của chúng. Có hai loại hộp số trục vít phổ biến nhất trên thị trường hiện nay. Đó là hộp số WP và NMRV. Mỗi loại có những đặc điểm cấu tạo riêng biệt.
Sự khác biệt này ảnh hưởng đến hiệu suất và ứng dụng của chúng. Việc nắm vững các thành phần sẽ giúp người dùng lựa chọn đúng loại hộp số. Nó sẽ phù hợp với nhu cầu và điều kiện vận hành cụ thể.
Cấu Trúc Chung Của Hộp Số Trục Vít
Mọi hộp số giảm tốc trục vít đều có một số thành phần cơ bản. Vỏ hộp giảm tốc là bộ phận bảo vệ chính. Nó chứa và cố định các thành phần bên trong. Trục vào và trục ra truyền động.
Bánh răng và nhông là các bộ phận quan trọng để giảm tốc. Vòng bi giúp giảm ma sát và tăng hiệu quả truyền động. Ngoài ra, còn có các bộ phận phụ như nút xả dầu, ốc thông hơi, gioăng cao su.
Đặc Điểm Cấu Tạo Hộp Số Trục Vít WP
Hộp số giảm tốc trục vít WP nổi bật với một số đặc điểm cấu tạo riêng biệt. Vỏ hộp giảm tốc được làm từ vật liệu chất lượng cao. Nó có tác dụng bảo vệ các bộ phận bên trong. Trục vào và trục ra là đường truyền lực.
Bánh răng được gia công chính xác, đảm bảo ăn khớp mượt mà. Vòng bi được lắp đặt cẩn thận để giảm ma sát và tăng tuổi thọ. Các bộ phận khác như nút xả cặn dầu, ốc vít thông hơi, gioăng cao su cũng được tích hợp.
Cấu tạo chi tiết hộp số giảm tốc trục vít WP với các bộ phận bên trong
Điểm đặc biệt của hộp giảm tốc WP là trục vít guồng xoắn. Trục này được làm từ thép chất lượng cao. Nó trải qua quá trình tôi cứng nhiệt luyện. Điều này giúp đạt được độ chống mòn cao. Bánh răng đồng bọc lõi gang là một cải tiến. Hợp kim đồng này được pha chế giữa đồng thau và đồng vàng. Điều này giúp bánh răng không quá cứng mà cũng không quá mềm, đảm bảo độ bền tối ưu.
Đặc Điểm Cấu Tạo Hộp Số Giảm Tốc Trục Vít NMRV
Hộp số giảm tốc trục vít NMRV cũng có cấu tạo đặc trưng riêng. Vỏ hộp giảm tốc được thiết kế làm khung cố định. Đồng thời nó bảo vệ các bộ phận khỏi tác động môi trường. Trục vít nhận truyền động vào từ động cơ.
Trục vít sẽ truyền lực cho bánh vít thông qua hệ thống bánh răng ăn khớp. Bánh vít là bộ phận chính giúp giảm tốc cho chuyển động. Mặt bích trục vào kết nối trực tiếp với động cơ. Các bộ phận phụ như vòng chắn dầu, lỗ thông hơi, gioăng cao su bảo vệ vòng bi và vòng bi cũng rất quan trọng.

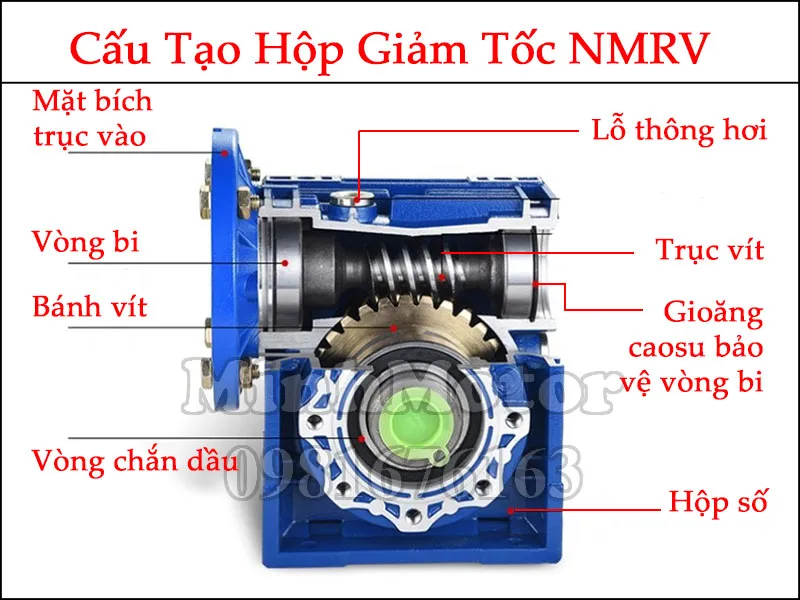

Sơ đồ cấu tạo chi tiết của hộp số giảm tốc trục vít NMRV
Hộp giảm tốc NMRV có trục vít guồng xoắn. Trong vỏ hộp có sẵn lượng dầu nhớt đặc. Dầu này giúp làm mát và bôi trơn các bộ phận. Bánh răng được làm từ hợp kim thép. Hợp kim này pha chế giữa mangan, crom, sắt và cacbon. Điều này đạt được độ cứng và khả năng chống ăn mòn cao.
Phân Loại Hộp Số Giảm Tốc Trục Vít Theo Dòng Sản Phẩm và Công Suất
Hộp số giảm tốc motor trục vít rất đa dạng về chủng loại. Chúng được phân loại dựa trên thiết kế và công suất. Các dòng phổ biến đáp ứng nhu cầu khác nhau của thị trường. Việc phân loại này giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp.
Từ các loại tiêu chuẩn dùng trong công nghiệp nặng đến các dòng mini. Mỗi loại đều có những đặc tính và ưu điểm riêng. Hiểu rõ sự phân loại này là bước đầu để tối ưu hóa hiệu quả sử dụng.
Hộp Số Giảm Tốc Trục Vít NMRV và Biến Thể

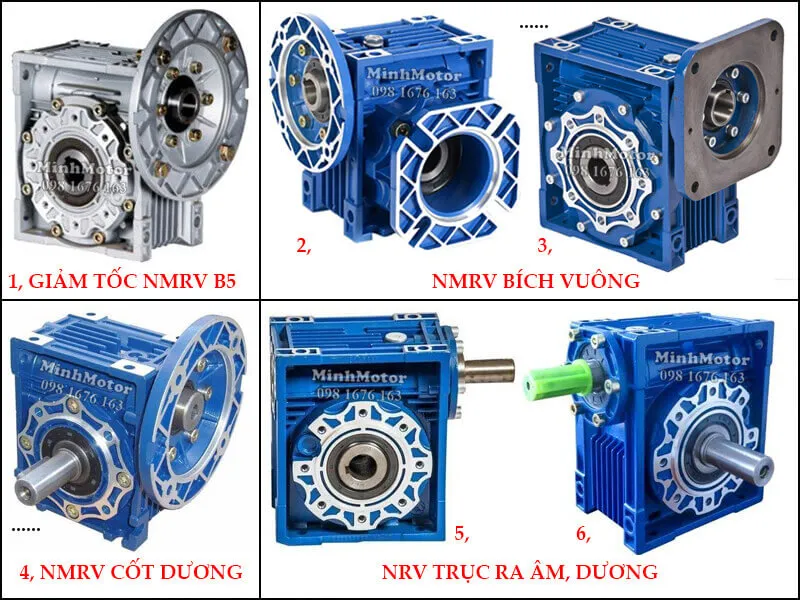

Hộp số giảm tốc trục vít bánh vít NMRV là loại rất phổ biến. Nó nổi bật với khả năng tải nặng và cấu trúc nhỏ gọn. Thiết kế của nó cũng mang tính thẩm mỹ cao. Điều này phù hợp với nhiều không gian lắp đặt.
Loại hộp số này thường được ưu tiên trong các ứng dụng cần sự chính xác. Nó mang lại hiệu suất làm việc ổn định. Đặc biệt, nó có khả năng hoạt động bền bỉ trong thời gian dài.
Hộp số giảm tốc trục vít NMRV với các loại cốt âm và cốt dương
Ngoài ra, còn có dòng hộp giảm tốc NRV với tỷ số truyền lớn. Tỷ số truyền này có thể lên tới 80 hoặc 100 lần. Cấu trúc trục vào thường là cốt dương. Trục ra có thể là cốt âm hoặc cốt dương tùy theo yêu cầu.

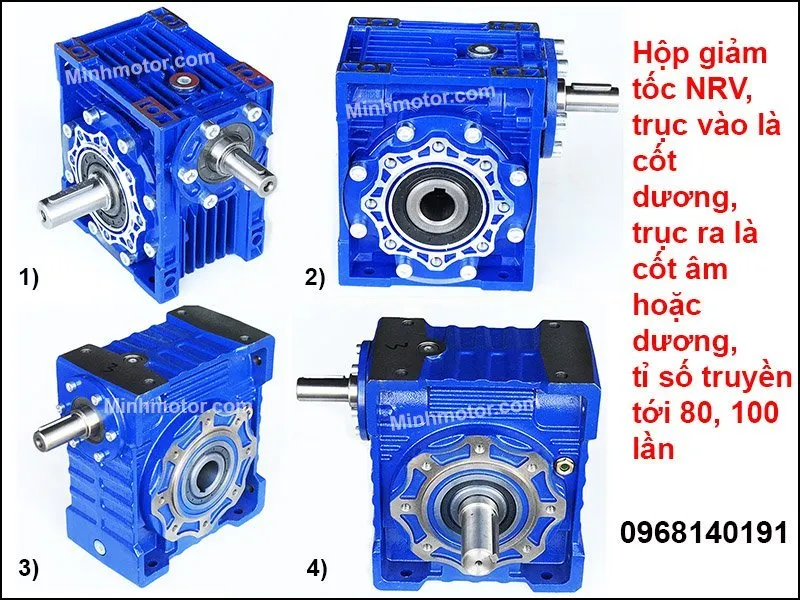

Hộp số giảm tốc trục vít 1 cấp với tỷ số truyền lớn (ratio 100, 80)

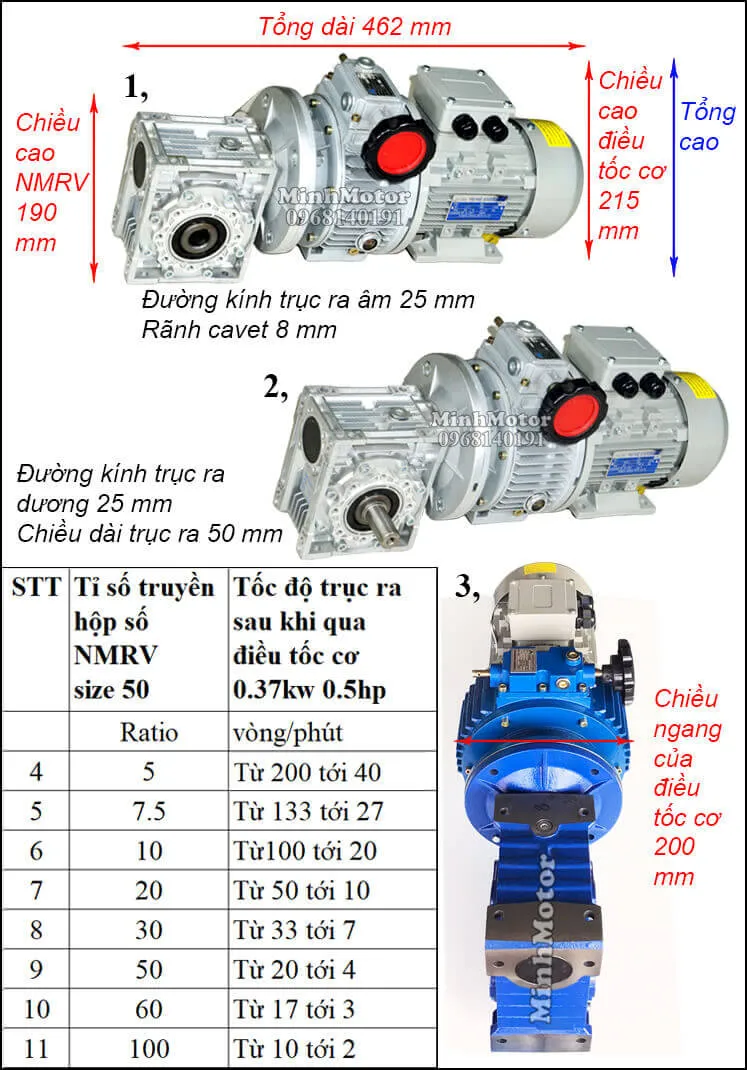

Dưới đây là hình ảnh hộp số 2 cấp NMRV size 50. Nó có đường kính trục âm và trục dương đều là 25 mm. Các khoảng tốc độ trục ra đa dạng, từ 200-40 vòng/phút đến 10-2 vòng/phút.
Hộp số giảm tốc trục vít bánh vít 2 cấp NMRV size 50 gắn điều tốc cơ 0.37kw 0.5hp

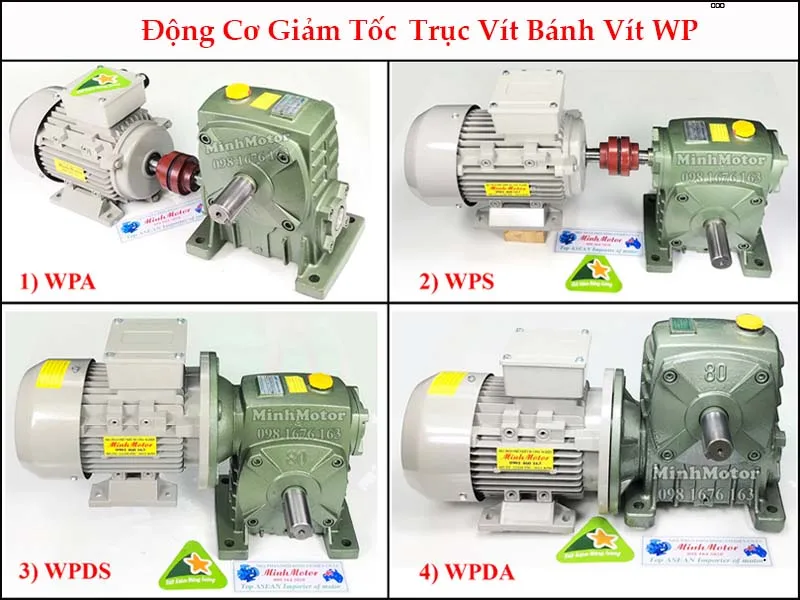

Hộp Số Giảm Tốc Trục Vít WP Với Các Dòng WPA, WPS, WPDS, WPDA
Hộp số giảm tốc động cơ trục vít bánh vít WP là một trong những loại phổ biến nhất. Dòng này bao gồm nhiều biến thể như WPA, WPS, WPDS, và WPDA. Mỗi loại được thiết kế để đáp ứng các yêu cầu kỹ thuật khác nhau.
Chúng thường được sử dụng rộng rãi trong các ngành công nghiệp. Các ngành này yêu cầu độ bền cao và khả năng chịu tải tốt. Sự đa dạng về kiểu dáng và kích thước giúp chúng dễ dàng tích hợp vào nhiều hệ thống.
Động cơ giảm tốc trục vít bánh bích WP với thiết kế chắc chắn
Dưới đây là ví dụ về hộp số giảm tốc 2 cấp WPDA size 60. Đường kính trục của nó là 22 mm và chiều dài trục 50 mm. Thiết bị này có thể điều chỉnh tốc độ. Các khoảng tốc độ dao động từ 100-20 vòng/phút đến 17-3 vòng/phút.

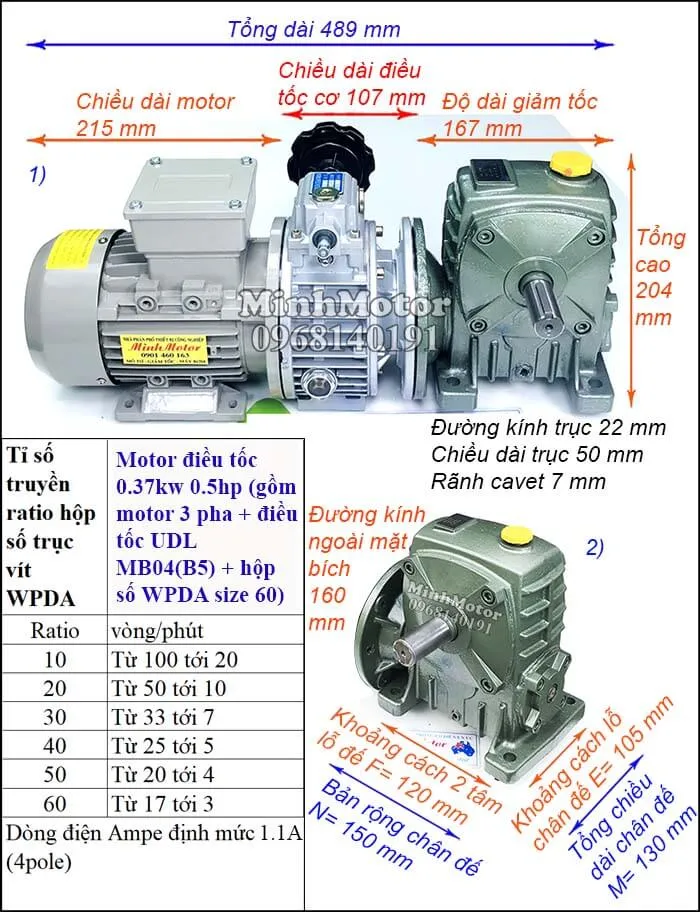

Hộp số giảm tốc trục vít bánh vít 2 cấp WPDA size 60 điều tốc cơ motor 0.37kw

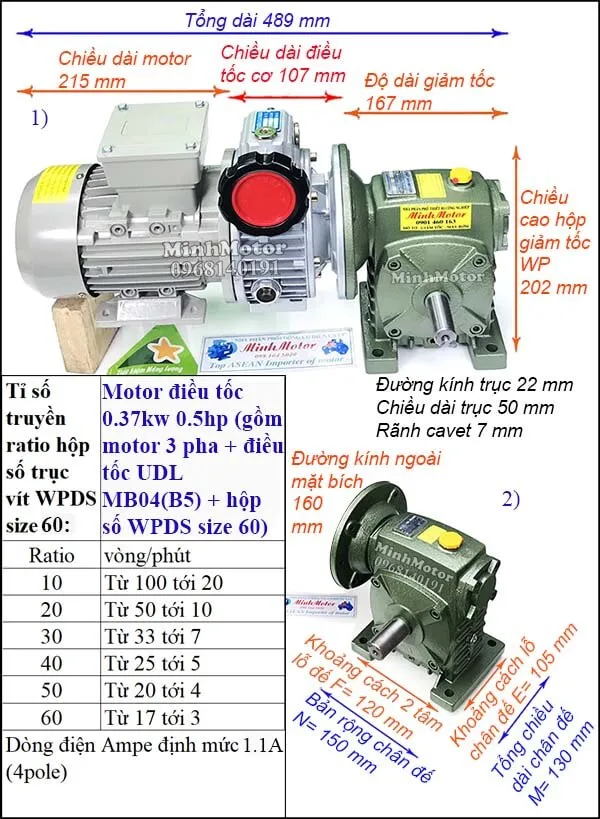

Một ví dụ khác là hộp số motor trục vít bánh vít 2 cấp WPDS size 60. Nó cũng có đường kính trục 22 mm và chiều dài trục 50 mm. Tốc độ trục ra có thể điều chỉnh trong các khoảng tương tự. Ví dụ từ 100-20 vòng/phút đến 17-3 vòng/phút.
Hộp số giảm tốc trục vít bánh vít 2 cấp WPDS size 60 điều tốc cơ motor 0.37kw
Hộp Số Giảm Tốc Trục Vít Mini: Công Suất 370W, 250W, 140W, 60W
Bên cạnh các dòng công nghiệp lớn, hộp số động cơ trục vít mini cũng rất được ưa chuộng. Chúng thường có công suất từ 370W đến 250W. Đường kính trục của chúng thường là 25 mm.
Các loại hộp số mini này phù hợp với các ứng dụng nhỏ gọn. Chúng thường dùng trong các máy móc có không gian hạn chế. Tuy kích thước nhỏ, chúng vẫn đảm bảo hiệu suất truyền động tốt. Tổng cao là 190 mm, tổng dài 335 mm.

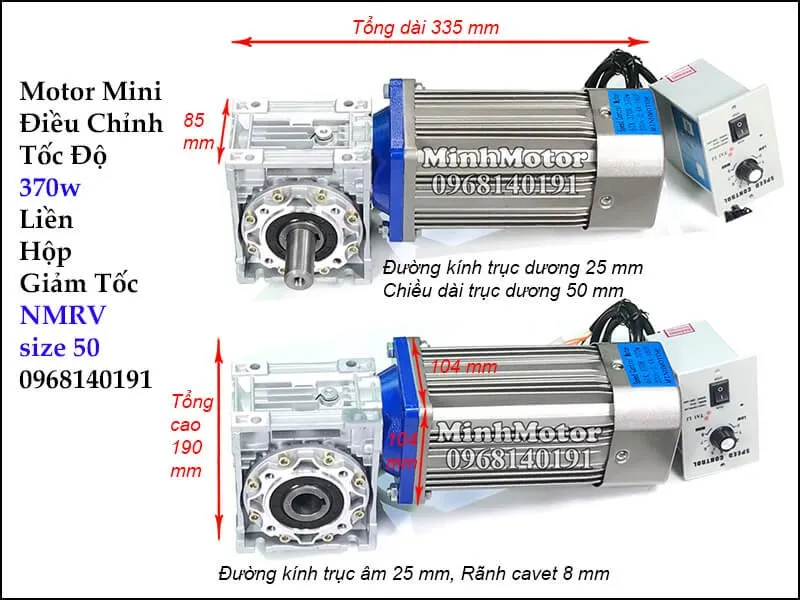

Hộp số giảm tốc trục vít mini 370w 250w với đường kính trục 25mm
Một dòng hộp giảm tốc trục vít mini khác có công suất thông dụng từ 140W đến 60W. Loại này cũng có khả năng điều chỉnh tốc độ linh hoạt. Đường kính trục của chúng là 18 mm.
Tổng cao của loại này là 147 mm và tổng dài 295 mm. Chúng thích hợp cho các thiết bị cần sự tinh tế và công suất nhỏ. Đây là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự nhỏ gọn.
Hộp số giảm tốc trục vít mini 140w 60w với đường kính trục 18mm
Hướng Dẫn Chuyên Sâu Về Lựa Chọn và Đánh Giá Chất Lượng Hộp Số Giảm Tốc Trục Vít
Việc lựa chọn hộp số giảm tốc trục vít phù hợp không phải là điều dễ dàng. Đặc biệt, việc đánh giá chất lượng sản phẩm càng đòi hỏi sự am hiểu. Nhiều yếu tố có thể gây nhầm lẫn cho người mua.
Từ nguồn gốc xuất xứ đến vật liệu chế tạo, tất cả đều quan trọng. Nắm vững các tiêu chí đánh giá sẽ giúp phòng thu mua đưa ra quyết định chính xác. Điều này đảm bảo hiệu quả đầu tư và tuổi thọ thiết bị.
Các Yếu Tố Cần Cân Nhắc Khi Mua Hộp Số Trục Vít
Khi mua hộp số giảm tốc trục vít, nhiều người thường mắc sai lầm. Một trong số đó là việc tìm kiếm hàng Đài Loan mà không biết rằng 90% sản phẩm trên thị trường là hàng Trung Quốc. Chúng chỉ được đóng tem Đài Loan để bán giá cao hơn. Ngay cả người Nhật cũng thường dùng hàng Trung Quốc do chi phí sản xuất ở Đài Loan và Nhật Bản cao.
Người mua cũng thường chưa hiểu đúng về chất lượng hàng Trung Quốc. Thực tế, hàng Trung Quốc của các hãng lớn có thể tốt hơn hàng Đài Loan. Điều quan trọng nhất là nguyên liệu chế tạo. Chính nguyên liệu mới tạo ra độ bền thực sự, không phải chỉ riêng tên hãng. Các nhà sản xuất hiện nay cũng không muốn sản phẩm dùng quá 5 năm để thúc đẩy doanh số.
Để đưa ra lựa chọn sáng suốt, cần tham khảo bảng thông số kỹ thuật chi tiết của hộp số giảm tốc trục vít. Nếu gặp khó khăn trong quá trình lựa chọn, việc liên hệ với các chuyên gia để được hỗ trợ là rất cần thiết. Họ có thể cung cấp thông tin chuyên sâu và tư vấn giải pháp tối ưu.

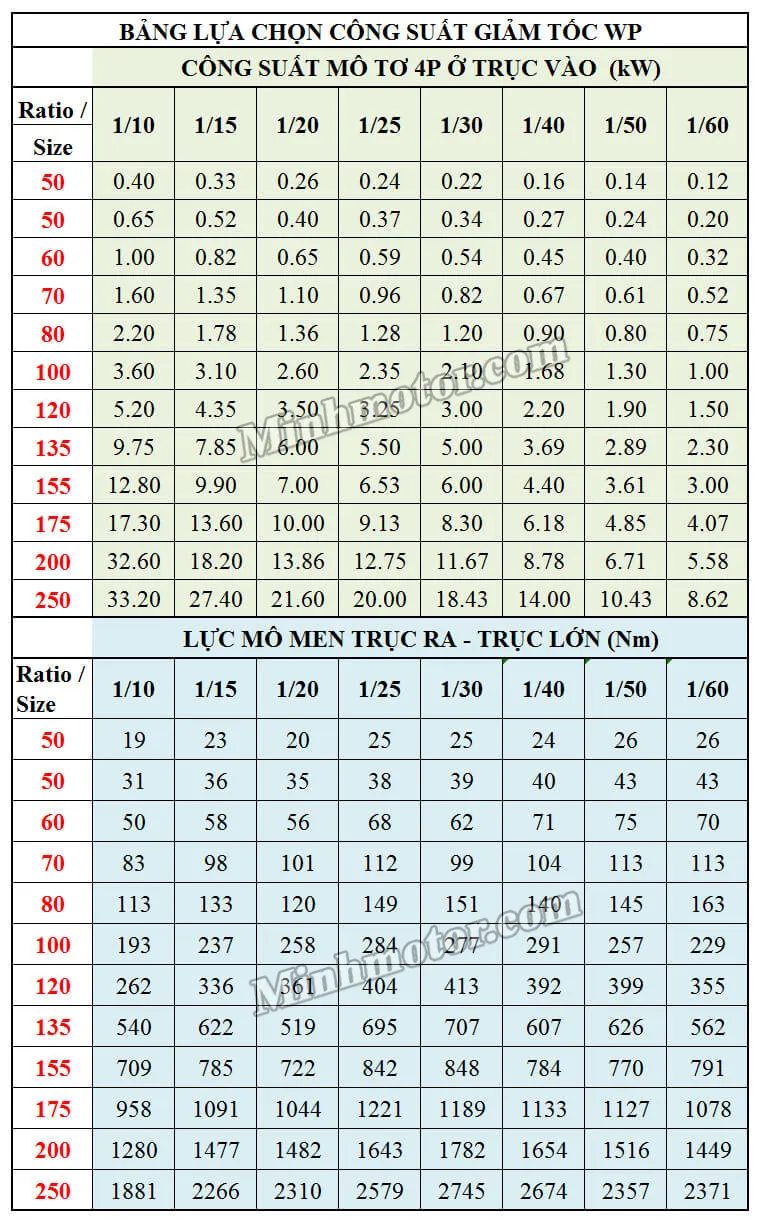

Hướng dẫn lựa chọn công suất hộp số giảm tốc trục vít
Phân Tích Chất Lượng Bánh Răng Và Vỏ Hộp Số
Việc kiểm tra chất lượng bên trong hộp số giảm tốc trục vít là yếu tố then chốt. Đặc biệt là bánh răng và vỏ hộp số. Các bộ phận này quyết định đến độ bền và hiệu suất hoạt động lâu dài. Việc giám định chất lượng sản phẩm giúp tránh mua phải hàng kém.
Nếu bạn thường xuyên sử dụng hoặc mua số lượng lớn, hãy mở một chiếc để giám định. Điều này giúp bạn hiểu rõ hơn về cấu tạo và vật liệu. Nó cũng cho phép so sánh trực tiếp với các sản phẩm khác trên thị trường.
Hộp số giảm tốc trục vít loại WP với thiết kế chắc chắn
Bánh răng của hộp giảm tốc trục vít chất lượng cao thường có lượng đồng dày. Nó được đúc chuẩn và gắn liền với lõi gang. Điều này đảm bảo độ bền và khả năng chịu tải. Ngược lại, một số hãng có khuôn đúc không đều.
Phần đồng có thể bị long ra hoặc tạo ra rãnh hở. Khi tải nặng trên sáu tháng, bánh răng này có thể hư hỏng. Chất lượng đúc vỏ hộp giảm tốc trục vít cũng rất quan trọng. Vỏ được đúc gang mịn bằng công nghệ mới sẽ chắc hơn. Nó cũng nặng hơn và chịu lực tốt hơn.

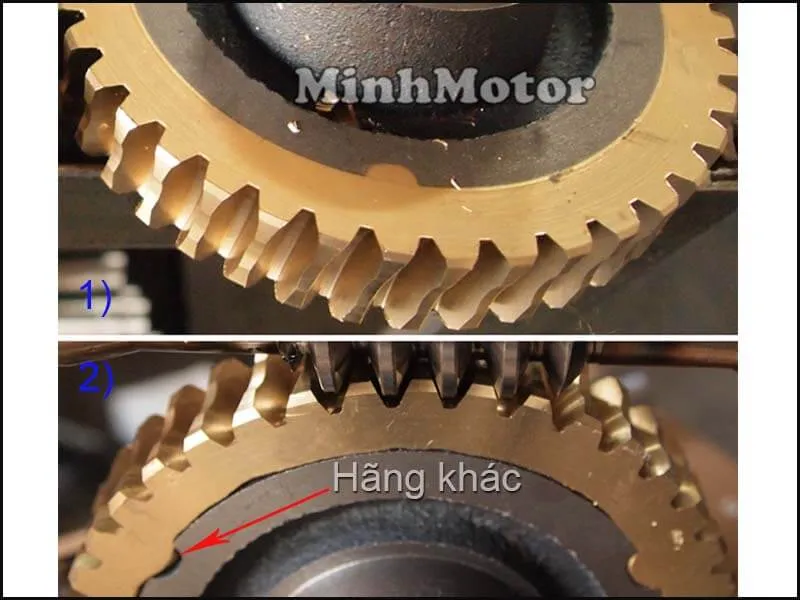

Cấu tạo bánh răng hộp số giảm tốc trục vít, chi tiết quan trọng nhất

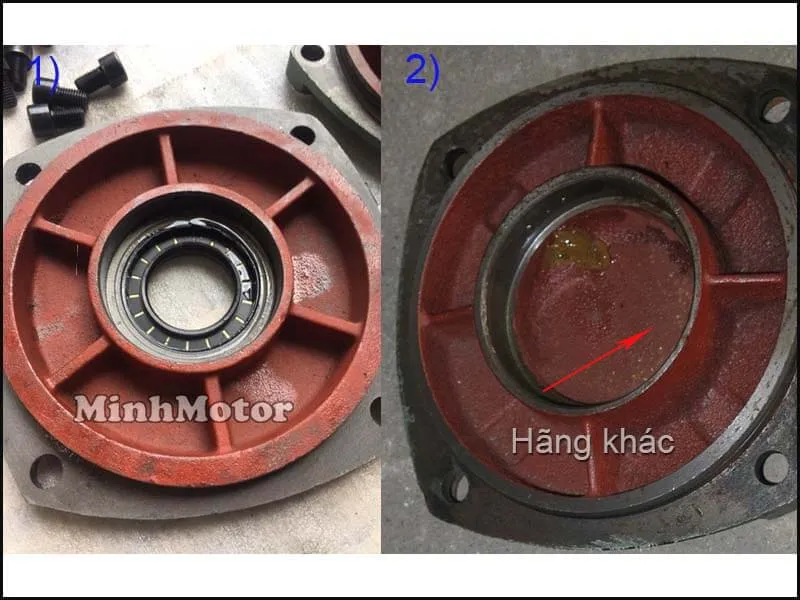

Công nghệ đúc cũ thường cho ra vỏ gang xốp hơn, lồi lõm và khó vệ sinh. Cặn bẩn lâu ngày bám vào bánh răng sẽ gây mòn lớn. Điều này làm giảm tuổi thọ của hộp số đáng kể. Vỏ hộp chất lượng cao giúp bảo vệ tốt hơn các thành phần bên trong.
So sánh nắp vỏ hộp số giảm tốc trục vít giữa công nghệ đúc cũ và mới
Đánh Giá Cốt Trục và Vòng Bi Bạc Đạn
Cốt trục là một bộ phận không thể bỏ qua khi đánh giá chất lượng hộp số giảm tốc trục vít. Trục được tiện càng bóng, càng cho thấy công nghệ máy cơ khí cao cấp. Độ bóng của trục quyết định sự êm ái khi vận hành và giảm ma sát hiệu quả. Điều này trực tiếp ảnh hưởng đến tuổi thọ của thiết bị.
Sau khi tôi nhiệt luyện, độ cứng của thép tăng lên đáng kể. Trục đạt tiêu chuẩn xuất khẩu Châu Âu. Ngược lại, loại trục chất lượng yếu hơn thường có bề mặt không bóng. Chúng không đủ cứng để chịu tải trong các công việc quan trọng.

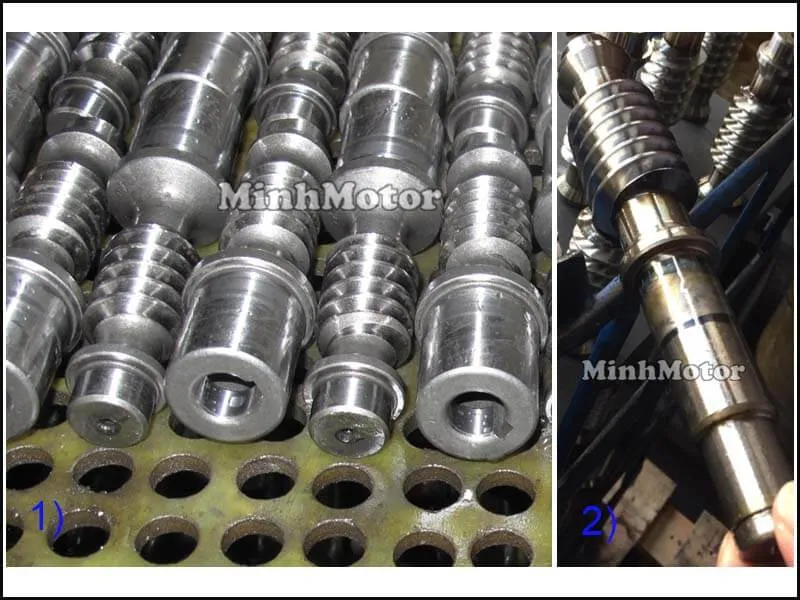

Cấu tạo cốt của hộp số giảm tốc trục vít bánh vít với độ bóng và độ cứng cao
Vòng bi bạc đạn cũng là một thành phần thiết yếu. Chất lượng vòng bi ảnh hưởng trực tiếp đến hiệu suất và độ bền. Các loại vòng bi cao cấp, đứng trong top 10 thế giới, mang lại độ tin cậy vượt trội. Chúng giúp giảm ma sát tối đa và tăng tuổi thọ cho hộp số.

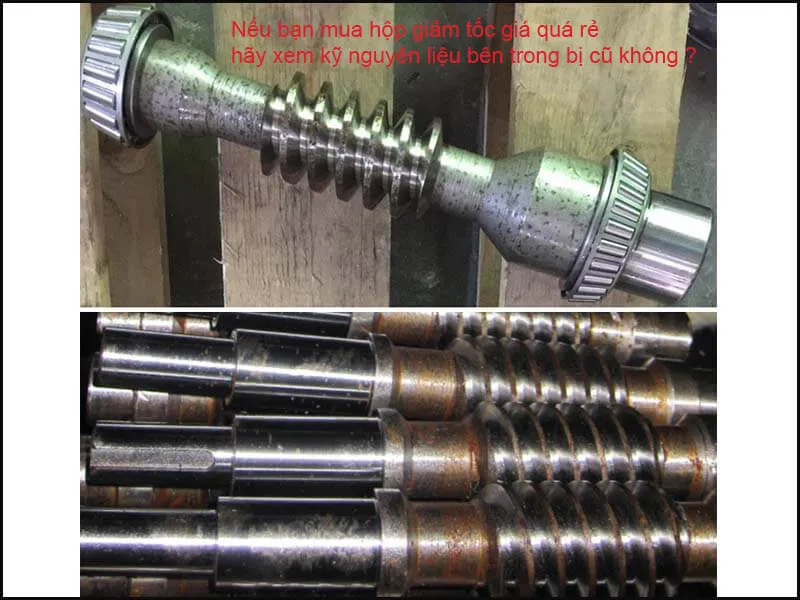

Cốt của hộp số giảm tốc trục vít bánh vít từ một hãng khác có chất lượng kém hơn
Tổng kết lại, hộp số giảm tốc trục vít là một thành phần cơ khí không thể thiếu trong nhiều ngành công nghiệp, từ sản xuất đến vận chuyển, nhờ khả năng tối ưu hóa tốc độ và mô-men xoắn của động cơ. Việc lựa chọn loại hộp số phù hợp, hiểu rõ cấu tạo và biết cách đánh giá chất lượng sản phẩm sẽ giúp doanh nghiệp nâng cao hiệu quả vận hành, đảm bảo độ bền và giảm thiểu chi phí bảo trì. Đầu tư vào những hộp số giảm tốc trục vít chất lượng cao là chìa khóa để đạt được năng suất và độ tin cậy tối ưu cho mọi hệ thống máy móc.
