cơ cấu trục vít bánh vít: Nguyên Lý, Cấu Tạo và Ứng Dụng Trong Kỹ Thuật Cơ Khí

Trong lĩnh vực cơ khí chính xác, cơ cấu trục vít bánh vít đóng vai trò thiết yếu trong nhiều hệ thống truyền động. Cơ cấu này không chỉ nổi bật với khả năng giảm tốc độ hiệu quả mà còn có thể thực hiện chuyển đổi chuyển động quay thành tịnh tiến, đáp ứng yêu cầu về độ chính xác cao. Đây là một giải pháp truyền động cơ khí bền bỉ và tin cậy, đặc biệt cần thiết cho các ứng dụng đòi hỏi sự ổn định và điều khiển chính xác trong công nghiệp hiện đại.

Cơ cấu trục vít bánh vít là gì? Tổng quan và Lịch sử phát triển

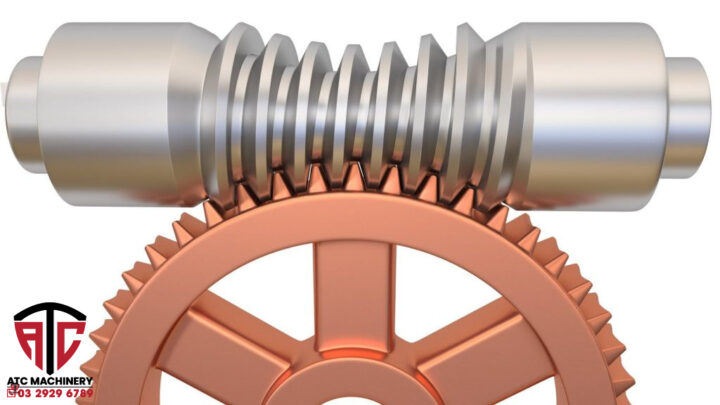

Cơ cấu trục vít bánh vít là một hệ thống truyền động cơ khí, bao gồm một trục vít (tức là một trục có ren) ăn khớp với một bánh vít (bánh răng đặc biệt). Chức năng chính của nó là truyền chuyển động quay giữa hai trục chéo nhau, thường vuông góc, đồng thời giảm tốc độ và tăng mô-men xoắn. Đây là một giải pháp kỹ thuật ưu việt cho nhiều ứng dụng công nghiệp.

So với các loại truyền động khác như bánh răng trụ hoặc bánh răng côn, cơ cấu trục vít bánh vít có khả năng đạt tỷ số truyền rất lớn chỉ với một cặp ăn khớp. Điều này giúp hệ thống trở nên nhỏ gọn hơn đáng kể. Lịch sử phát triển của cơ cấu này bắt nguồn từ thời cổ đại, khi các nguyên lý về ren được ứng dụng trong các thiết bị nâng hạ đơn giản.

Qua nhiều thế kỷ, với sự tiến bộ của khoa học vật liệu và công nghệ gia công, cơ cấu trục vít bánh vít đã được cải tiến không ngừng. Ngày nay, nó là một thành phần không thể thiếu trong các hệ thống đòi hỏi moment xoắn lớn và độ ổn định cao. Sự phát triển này thể hiện tầm quan trọng của nó trong việc đáp ứng các yêu cầu kỹ thuật ngày càng khắt khe.

Cấu tạo chi tiết của cơ cấu trục vít bánh vít

Cơ cấu trục vít bánh vít được cấu thành từ nhiều bộ phận, mỗi bộ phận có vai trò và đặc điểm riêng biệt. Sự kết hợp hài hòa của các thành phần này tạo nên một hệ thống truyền động mạnh mẽ và hiệu quả. Việc hiểu rõ cấu tạo giúp tối ưu hóa thiết kế và vận hành.

Trục vít

Trục vít là khâu dẫn động chính, có dạng hình trụ với các ren xoắn ốc trên bề mặt. Vật liệu chế tạo trục vít thường là thép hợp kim có độ bền cao, sau đó được tôi cứng và mài bóng để tăng khả năng chống mài mòn. Các loại trục vít phổ biến bao gồm trục vít trụ, trục vít lõm và trục vít mặt côn, tùy thuộc vào yêu cầu ăn khớp.

Quy trình gia công trục vít đòi hỏi độ chính xác cao, thường sử dụng các phương pháp như phay ren, mài ren hoặc tiện ren chuyên dụng. Độ chính xác của ren trục vít ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của toàn bộ cơ cấu. Sự lựa chọn vật liệu và phương pháp gia công đóng vai trò quan trọng.

Bánh vít

Bánh vít là khâu bị dẫn, có hình dạng răng đặc biệt được thiết kế để ăn khớp hoàn hảo với ren của trục vít. Răng bánh vít thường có dạng lõm hoặc dạng cong để tăng diện tích tiếp xúc, giảm áp lực và tăng khả năng truyền lực. Vật liệu phổ biến cho bánh vít là đồng thau hoặc hợp kim đồng đặc biệt, do đặc tính chống mài mòn và ma sát tốt khi làm việc với thép.

Các quy trình chế tạo bánh vít thường bao gồm phay bánh vít bằng dao phay chuyên dụng hoặc phương pháp hobbing. Độ chính xác trong gia công bánh vít là cực kỳ quan trọng để đảm bảo sự ăn khớp êm ái và hiệu suất truyền động tối ưu. Điều này góp phần vào độ bền và hiệu quả của cơ cấu.

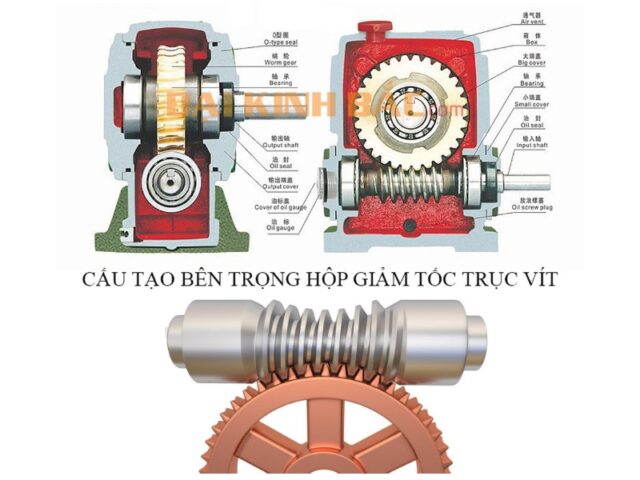

Vỏ hộp (Hộp giảm tốc)

Vỏ hộp đóng vai trò quan trọng trong việc bảo vệ các bộ phận bên trong khỏi tác động môi trường bên ngoài. Nó còn có chức năng chứa dầu bôi trơn, đảm bảo các chi tiết hoạt động trơn tru và giảm thiểu ma sát. Vật liệu làm vỏ hộp thường là gang hoặc hợp kim nhôm, tùy thuộc vào yêu cầu về trọng lượng và khả năng tản nhiệt.

Thiết kế vỏ hộp cần đảm bảo khả năng tản nhiệt hiệu quả để ngăn ngừa quá nhiệt, đặc biệt trong các ứng dụng tải trọng lớn. Đồng thời, nó phải kín khít để chống rò rỉ dầu bôi trơn và ngăn bụi bẩn xâm nhập. Một vỏ hộp chắc chắn sẽ tăng tuổi thọ và độ tin cậy của cơ cấu.

Ổ đỡ và bạc đạn

Ổ đỡ và bạc đạn là các chi tiết hỗ trợ trục vít và bánh vít, giúp chúng quay ổn định và giảm thiểu ma sát trong quá trình hoạt động. Chúng chịu tải trọng từ các trục và đảm bảo vị trí tương đối chính xác giữa trục vít và bánh vít. Các loại ổ đỡ phổ biến bao gồm ổ bi, ổ lăn côn hoặc bạc trượt.

Việc lựa chọn ổ đỡ phù hợp dựa trên tải trọng, tốc độ và yêu cầu về độ chính xác của ứng dụng. Lắp đặt và căn chỉnh chính xác các ổ đỡ là điều kiện tiên quyết để đảm bảo hiệu suất và tuổi thọ của toàn bộ cơ cấu. Chúng là thành phần nhỏ nhưng cực kỳ quan trọng.

Hệ thống bôi trơn

Hệ thống bôi trơn đóng vai trò sống còn trong việc duy trì hoạt động hiệu quả và kéo dài tuổi thọ của cơ cấu trục vít bánh vít. Do ma sát trượt lớn giữa trục vít và bánh vít, việc bôi trơn đầy đủ giúp giảm ma sát, giảm sinh nhiệt và ngăn ngừa mài mòn. Dầu bôi trơn chuyên dụng thường được sử dụng.

Các phương pháp bôi trơn phổ biến bao gồm bôi trơn bằng ngâm dầu, bôi trơn bằng bơm tuần hoàn hoặc bôi trơn bằng phun dầu. Việc lựa chọn phương pháp phù hợp phụ thuộc vào tốc độ, tải trọng và nhiệt độ làm việc của cơ cấu. Bảo dưỡng hệ thống bôi trơn định kỳ là yếu tố then chốt.

Nguyên lý hoạt động của cơ cấu trục vít bánh vít

Nguyên lý hoạt động của cơ cấu trục vít bánh vít dựa trên sự ăn khớp đặc biệt giữa trục vít và bánh vít. Khi trục vít quay, các ren của nó sẽ đẩy các răng của bánh vít, làm cho bánh vít quay theo. Đây là một cơ chế chuyển động trượt, khác biệt so với cơ chế lăn thuần túy của các bộ truyền bánh răng thông thường.

Chuyển động quay của trục vít truyền lực đẩy lên răng bánh vít, tạo ra chuyển động quay ở bánh vít với tốc độ giảm đáng kể. Đặc điểm nổi bật là khả năng tự hãm của cơ cấu, trong đó bánh vít không thể làm quay trục vít ngược lại khi không có lực tác động từ trục vít. Điều này xảy ra khi góc nâng ren của trục vít nhỏ hơn góc ma sát.

Khả năng tự hãm rất hữu ích trong các ứng dụng cần giữ tải ở một vị trí cố định mà không cần thêm cơ cấu phanh. Ví dụ điển hình là trong các thiết bị nâng hạ. Cơ chế này không chỉ giảm tốc độ mà còn tăng mô-men xoắn ở trục ra của bánh vít, cung cấp lực cần thiết cho nhiều ứng dụng công nghiệp nặng.

Đặc điểm nổi bật và ưu điểm của cơ cấu trục vít bánh vít

Cơ cấu trục vít bánh vít sở hữu nhiều đặc điểm vượt trội, khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng đặc thù trong kỹ thuật cơ khí. Những ưu điểm này giúp tối ưu hóa hiệu suất và độ tin cậy của hệ thống truyền động.

Tỷ số truyền lớn

Một trong những ưu điểm đáng kể nhất là khả năng đạt tỷ số truyền rất lớn chỉ với một cặp trục vít – bánh vít. Tỷ số truyền có thể lên đến 1:60 hoặc hơn, cho phép giảm tốc độ đầu ra đáng kể mà không cần nhiều cấp truyền động. Điều này giúp thiết kế hệ thống trở nên đơn giản và nhỏ gọn hơn.

Khả năng tự hãm

Đặc tính tự hãm là một lợi thế quan trọng, đặc biệt trong các ứng dụng nâng hạ hoặc cần giữ vị trí. Khi trục vít ngừng quay, bánh vít sẽ không thể tự quay ngược lại do ma sát lớn. Điều này loại bỏ nhu cầu về các cơ cấu phanh bổ sung, tăng tính an toàn và giảm chi phí.

Truyền động êm ái, ít tiếng ồn

Do sự ăn khớp trượt liên tục và diện tích tiếp xúc lớn giữa ren trục vít và răng bánh vít, cơ cấu này hoạt động rất êm ái. Nó tạo ra ít tiếng ồn và rung động hơn so với các bộ truyền bánh răng thông thường, đặc biệt ở tốc độ cao. Điều này rất quan trọng trong môi trường làm việc nhạy cảm.

Kích thước nhỏ gọn

Với cùng một tỷ số truyền, bộ truyền trục vít bánh vít thường có kích thước nhỏ gọn hơn đáng kể so với bộ truyền bánh răng. Điều này giúp tiết kiệm không gian lắp đặt và giảm trọng lượng tổng thể của máy móc. Ưu điểm này đặc biệt có giá trị trong các thiết bị có không gian hạn chế.

Chuyển động góc 90 độ

Cơ cấu trục vít bánh vít cho phép truyền chuyển động giữa hai trục vuông góc với nhau. Đây là một đặc điểm thiết kế linh hoạt, giúp giải quyết các vấn đề về bố trí không gian trong máy móc. Nó đơn giản hóa việc thiết kế hộp số và hệ thống truyền động phức tạp.

Độ chính xác cao

Nhờ thiết kế ăn khớp liên tục và khả năng tự hãm, cơ cấu trục vít bánh vít có thể đạt được vị trí chính xác trong các ứng dụng điều khiển. Điều này làm cho nó trở nên lý tưởng cho các thiết bị yêu cầu định vị và kiểm soát chuyển động cực kỳ tinh vi. Khả năng này được đánh giá cao trong tự động hóa.

Nhược điểm và hạn chế cần lưu ý

Mặc dù có nhiều ưu điểm, cơ cấu trục vít bánh vít cũng tồn tại một số nhược điểm mà người thiết kế và vận hành cần cân nhắc. Việc hiểu rõ những hạn chế này giúp đưa ra quyết định tối ưu cho từng ứng dụng cụ thể.

Hiệu suất truyền động thấp

Do ma sát trượt lớn giữa trục vít và bánh vít, hiệu suất truyền động của cơ cấu trục vít bánh vít thường thấp hơn so với các bộ truyền bánh răng. Phần lớn năng lượng bị mất dưới dạng nhiệt. Hiệu suất có thể giảm đáng kể ở tỷ số truyền cao.

Sinh nhiệt

Ma sát lớn trong quá trình hoạt động dẫn đến việc sinh ra một lượng nhiệt đáng kể. Điều này đòi hỏi hệ thống phải có khả năng tản nhiệt tốt và sử dụng dầu bôi trơn chuyên dụng có khả năng chịu nhiệt cao. Quá nhiệt có thể làm giảm tuổi thọ của các chi tiết.

Mài mòn nhanh

Do đặc tính ăn khớp trượt, các bề mặt tiếp xúc của trục vít và bánh vít dễ bị mài mòn hơn theo thời gian. Đặc biệt, bánh vít làm bằng đồng mềm hơn có thể bị mòn nhanh chóng dưới tải trọng lớn và tốc độ cao. Việc bảo trì và bôi trơn đúng cách là rất quan trọng.

Giá thành cao

Vật liệu đồng thau hoặc hợp kim đồng đặc biệt thường được sử dụng để chế tạo bánh vít, có giá thành cao hơn so với vật liệu thép dùng cho bánh răng. Quy trình gia công đòi hỏi độ chính xác cao cũng làm tăng chi phí sản xuất tổng thể của cơ cấu.

Không thể đảo chiều

Trong trường hợp cơ cấu có khả năng tự hãm cao, việc đảo chiều chuyển động từ bánh vít sang trục vít là không thể. Điều này có thể là một hạn chế đối với một số ứng dụng yêu cầu khả năng truyền động hai chiều. Cần thiết kế lại hoặc sử dụng cơ cấu khác nếu cần.

Các ứng dụng thực tiễn của cơ cấu trục vít bánh vít

Cơ cấu trục vít bánh vít được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ các ưu điểm về giảm tốc, tự hãm và độ chính xác. Phạm vi ứng dụng của nó rất đa dạng, từ các thiết bị nâng hạ đơn giản đến các hệ thống tự động hóa phức tạp.

Hệ thống nâng hạ

Trong các hệ thống nâng hạ như cầu trục, tời điện, thang máy và kích, cơ cấu trục vít bánh vít là lựa chọn lý tưởng. Khả năng tự hãm của nó đảm bảo tải trọng được giữ an toàn ở mọi vị trí mà không cần phanh phụ trợ. Điều này tăng cường độ an toàn và độ tin cậy của thiết bị.

Máy công cụ

Các máy công cụ như máy phay, máy tiện, máy mài và máy khoan cần độ chính xác cao trong việc dịch chuyển bàn máy hoặc các chi tiết gia công. Cơ cấu trục vít bánh vít cung cấp chuyển động tịnh tiến chính xác và ổn định, giúp đạt được dung sai chặt chẽ trong sản xuất.

Thiết bị điều khiển

Trong các thiết bị điều khiển cần độ chính xác cao như cơ cấu điều khiển van, hệ thống robot và thiết bị định vị, cơ cấu trục vít bánh vít phát huy hiệu quả. Khả năng giảm tốc lớn và chuyển động êm ái giúp điều khiển vị trí một cách mịn màng và chính xác.

Ngành ô tô

Trong ngành ô tô, cơ cấu này được tìm thấy trong một số bộ phận như hệ thống lái (đặc biệt là các loại tay lái trợ lực cũ), hoặc cơ cấu gạt mưa. Nó cung cấp sự chắc chắn và độ tin cậy cần thiết cho các hệ thống an toàn và tiện ích trên xe.

Thiết bị nông nghiệp

Nhiều máy móc nông nghiệp cũng sử dụng cơ cấu trục vít bánh vít cho các chức năng giảm tốc hoặc chuyển đổi chuyển động. Ví dụ, trong máy gặt, máy xay xát hoặc các cơ cấu điều chỉnh vị trí của thiết bị, nó giúp hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt.

Công nghiệp đóng gói, in ấn

Trong các dây chuyền sản xuất công nghiệp đóng gói và in ấn, chuyển động êm và chính xác là rất quan trọng. Cơ cấu trục vít bánh vít giúp điều khiển các băng tải, bộ phận định vị hoặc cơ cấu in ấn một cách mượt mà, giảm thiểu lỗi và tăng năng suất.

Yếu tố ảnh hưởng đến hiệu suất và tuổi thọ của cơ cấu

Hiệu suất và tuổi thọ của cơ cấu trục vít bánh vít phụ thuộc vào nhiều yếu tố kỹ thuật và vận hành. Việc kiểm soát và tối ưu hóa các yếu tố này là chìa khóa để đảm bảo hoạt động bền bỉ và hiệu quả của hệ thống.

Vật liệu chế tạo và chất lượng gia công đóng vai trò cực kỳ quan trọng. Vật liệu phải đủ cứng và bền để chịu được tải trọng và mài mòn, trong khi chất lượng gia công bề mặt ren và răng bánh vít phải đạt độ chính xác cao để đảm bảo sự ăn khớp tối ưu. Sai sót nhỏ có thể dẫn đến mài mòn nhanh.

Chất lượng bôi trơn và hệ thống làm mát ảnh hưởng trực tiếp đến ma sát và nhiệt độ hoạt động. Dầu bôi trơn phù hợp giúp giảm ma sát, tản nhiệt và bảo vệ bề mặt chi tiết. Hệ thống làm mát hiệu quả là cần thiết để duy trì nhiệt độ ổn định, đặc biệt dưới tải trọng cao và liên tục.

Tải trọng và tốc độ hoạt động phải nằm trong giới hạn thiết kế của cơ cấu. Vượt quá giới hạn này sẽ gây ra ứng suất quá mức, sinh nhiệt cao và mài mòn nhanh chóng, làm giảm đáng kể tuổi thọ. Cần có sự cân bằng giữa yêu cầu vận hành và khả năng của cơ cấu.

Lắp đặt và căn chỉnh ban đầu chính xác là yếu tố quyết định. Sai lệch nhỏ trong căn chỉnh có thể dẫn đến tải trọng không đều, ma sát tăng và mài mòn cục bộ. Việc kiểm tra và điều chỉnh kỹ lưỡng trước khi vận hành là cần thiết.

Bảo trì định kỳ và thay thế phụ tùng kịp thời giúp phát hiện sớm các vấn đề và ngăn ngừa hư hỏng nghiêm trọng. Kiểm tra mức dầu, chất lượng dầu, độ mòn của răng và ren là các công việc bảo dưỡng cơ bản.

Ảnh hưởng của độ rung và tiếng ồn cũng cần được xem xét. Rung động quá mức có thể báo hiệu vấn đề về lắp đặt, mài mòn hoặc lỗi trong hệ thống, ảnh hưởng đến độ bền và hiệu suất.

Lựa chọn và thiết kế cơ cấu trục vít bánh vít phù hợp

Việc lựa chọn và thiết kế cơ cấu trục vít bánh vít đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật để đảm bảo hệ thống hoạt động tối ưu. Quy trình này bao gồm việc xác định các yêu cầu cụ thể của ứng dụng và lựa chọn các thành phần phù hợp.

Đầu tiên, cần xác định rõ yêu cầu về tỷ số truyền và mô-men xoắn cần thiết cho ứng dụng. Tỷ số truyền sẽ quyết định kích thước và số ren của trục vít cũng như số răng của bánh vít. Mô-men xoắn đầu ra sẽ ảnh hưởng đến vật liệu và kích thước chịu lực của các chi tiết.

Tiếp theo, việc chọn vật liệu và kích thước phù hợp cho trục vít và bánh vít là cực kỳ quan trọng. Thép hợp kim thường dùng cho trục vít và đồng thau hoặc hợp kim đồng cho bánh vít là lựa chọn phổ biến, nhưng có thể cần vật liệu đặc biệt cho các ứng dụng khắc nghiệt. Kích thước phải đủ lớn để chịu tải trọng mà không bị biến dạng.

Tính toán hiệu suất và tổn thất năng lượng là cần thiết để dự đoán lượng nhiệt sinh ra và chọn hệ thống làm mát phù hợp. Việc này giúp đảm bảo cơ cấu hoạt động trong phạm vi nhiệt độ an toàn, kéo dài tuổi thọ và giảm chi phí năng lượng.

Cần xem xét khả năng tự hãm nếu ứng dụng yêu cầu, ví dụ như trong các thiết bị nâng hạ. Nếu không cần tự hãm, có thể thiết kế với góc nâng ren lớn hơn để tăng hiệu suất. Quyết định này ảnh hưởng đến cả an toàn và hiệu quả truyền động.

Cuối cùng, gia công chính xác theo tiêu chuẩn kỹ thuật là yếu tố then chốt. Cơ Khí Quốc Cường với kinh nghiệm chuyên sâu trong gia công cơ khí có thể đảm bảo các chi tiết trục vít bánh vít được sản xuất với độ chính xác cao nhất, đáp ứng mọi yêu cầu khắt khe của khách hàng.

Xu hướng phát triển và cải tiến trong tương lai

Ngành cơ khí không ngừng phát triển, và cơ cấu trục vít bánh vít cũng vậy. Các nhà nghiên cứu và kỹ sư đang tìm kiếm những cách thức mới để cải thiện hiệu suất, độ bền và tính ứng dụng của loại cơ cấu truyền động này.

Một trong những xu hướng chính là phát triển vật liệu mới, như composite hoặc polymer cao cấp. Những vật liệu này có thể giúp giảm ma sát, giảm trọng lượng và giảm tiếng ồn trong quá trình hoạt động. Đồng thời, chúng cũng có thể cải thiện khả năng chịu nhiệt và chống mài mòn.

Thiết kế tối ưu hóa hình dạng răng của bánh vít và ren của trục vít là một lĩnh vực nghiên cứu liên tục. Mục tiêu là tăng diện tích tiếp xúc, phân bố tải trọng đều hơn và giảm ứng suất tập trung, từ đó nâng cao hiệu suất và kéo dài tuổi thọ của cơ cấu. Các phương pháp mô phỏng và phân tích số đang được áp dụng rộng rãi.

Hệ thống bôi trơn thông minh và làm mát hiệu quả hơn cũng đang được phát triển. Công nghệ này có thể bao gồm việc sử dụng dầu bôi trơn tổng hợp tiên tiến hoặc các hệ thống làm mát chủ động, giúp duy trì nhiệt độ hoạt động tối ưu và giảm thiểu sự cố.

Tích hợp cảm biến để giám sát hiệu suất và tình trạng của cơ cấu là một xu hướng quan trọng. Các cảm biến có thể theo dõi nhiệt độ, rung động, mức độ mài mòn và áp lực dầu, cung cấp dữ liệu theo thời gian thực để dự đoán và ngăn chặn hỏng hóc. Điều này góp phần vào bảo trì dự đoán và tăng độ tin cậy.

cơ cấu trục vít bánh vít là một thành phần không thể thiếu trong nhiều hệ thống truyền động cơ khí, mang lại khả năng giảm tốc vượt trội, tự hãm an toàn và độ chính xác cao. Việc hiểu rõ nguyên lý, cấu tạo và các yếu tố ảnh hưởng đến hiệu suất là điều kiện tiên quyết để tối ưu hóa ứng dụng của nó. Sự kết hợp giữa thiết kế kỹ thuật tinh vi và gia công chính xác là chìa khóa để phát huy tối đa tiềm năng của cơ cấu này. Với bề dày kinh nghiệm và đội ngũ lành nghề, các doanh nghiệp như Cơ khí Quốc Cường đóng góp quan trọng vào việc nâng cao chất lượng và độ tin cậy của các chi tiết cơ khí, đảm bảo sự phát triển bền vững cho ngành công nghiệp.
