Máy nén khí trục vít là trái tim của nhiều hệ thống công nghiệp, đóng vai trò then chốt trong việc cung cấp nguồn khí nén ổn định và mạnh mẽ. Việc nắm vững cấu tạo máy nén trục vít không chỉ giúp người vận hành hiểu rõ hơn về thiết bị mà còn là nền tảng để tối ưu hóa hiệu suất, thực hiện bảo trì hiệu quả và kéo dài tuổi thọ máy. Đây là một công nghệ phức tạp nhưng cực kỳ tinh vi, đòi hỏi sự am hiểu về các bộ phận cơ khí và hệ thống điều khiển. Bài viết này sẽ đi sâu vào từng thành phần cốt lõi, giải thích vai trò và tầm quan trọng của chúng. Chúng ta sẽ khám phá cách các bộ phận này phối hợp nhịp nhàng để tạo ra dòng khí nén mạnh mẽ, đồng thời tìm hiểu nguyên lý hoạt động và những yếu tố then chốt giúp máy nén trục vít đạt được hiệu suất năng lượng vượt trội trong các ứng dụng công nghiệp, từ đó giảm thiểu chi phí bảo trì định kỳ và vận hành.
Tầm Quan Trọng Của Máy Nén Trục Vít Trong Công Nghiệp Hiện Đại
Máy nén khí trục vít đã trở thành một phần không thể thiếu trong nhiều ngành công nghiệp, từ sản xuất chế tạo, ô tô, thực phẩm và đồ uống đến dược phẩm và hóa chất. Khả năng cung cấp khí nén liên tục, ổn định và hiệu quả làm cho chúng trở thành lựa chọn hàng đầu cho các nhà máy và cơ sở sản xuất quy mô lớn. Sự phát triển của công nghệ máy nén trục vít đã góp phần nâng cao năng suất và chất lượng sản phẩm trên toàn cầu.
Máy nén trục vít được đánh giá cao nhờ vào độ tin cậy, tuổi thọ cao và chi phí vận hành tương đối thấp so với các loại máy nén khí khác. Thiết kế chắc chắn và nguyên lý hoạt động ít ma sát giúp chúng hoạt động ổn định trong thời gian dài, giảm thiểu thời gian ngừng máy và tối đa hóa hiệu quả sản xuất. Đây là yếu tố then chốt đối với các doanh nghiệp, trong đó có những đơn vị chuyên gia công cơ khí như Cơ khí Quốc Cường, nơi luôn tìm kiếm các giải pháp công nghiệp tối ưu.
Các Thành Phần Chính Trong Cấu Tạo Máy Nén Trục Vít
Để hiểu rõ cách máy nén trục vít hoạt động, việc phân tích từng thành phần cấu tạo là điều cần thiết. Mỗi bộ phận đều có vai trò riêng biệt nhưng lại liên kết chặt chẽ với nhau, tạo nên một hệ thống hoạt động đồng bộ và hiệu quả. Các thành phần này đảm bảo quá trình hút, nén và xả khí diễn ra mượt mà và an toàn.
Cụm Đầu Nén và Động Cơ
Cụm đầu nén là trái tim của máy nén khí trục vít, nơi quá trình nén khí thực sự diễn ra. Nó bao gồm một cặp trục vít (một trục chính và một trục phụ) với các rãnh răng ăn khớp chặt chẽ với nhau. Sự ăn khớp này tạo ra các buồng khí có thể tích thay đổi khi các trục quay.
Động cơ điện, thường là loại ba pha, cung cấp năng lượng cần thiết để quay trục chính. Năng lượng từ động cơ được truyền đến cụm đầu nén thông qua bộ coupling hoặc hệ thống dây đai và bánh răng. Bộ coupling giúp kết nối trực tiếp động cơ với trục vít, giảm thiểu tổn thất năng lượng và tăng hiệu quả truyền động.
Cấu tạo đầu nén máy nén khí trục vít, thành phần cốt lõi của hệ thống nén khí
Các trục vít được chế tạo với độ chính xác cao, đảm bảo khe hở giữa các đỉnh răng và giữa răng với vỏ máy luôn trong giới hạn cho phép (khoảng 0.1 – 0.4 mm). Điều này giúp giảm thiểu rò rỉ khí nén và đảm bảo hiệu suất nén tối ưu. Thiết kế này cũng góp phần kéo dài tuổi thọ của cụm đầu nén do hạn chế tối đa ma sát trực tiếp giữa các bộ phận kim loại.
Hệ Thống Van Điều Khiển
Hệ thống van là một phần không thể thiếu trong cấu tạo máy nén trục vít, chịu trách nhiệm điều tiết luồng khí, dầu và đảm bảo an toàn cho toàn bộ hệ thống. Mỗi loại van có chức năng chuyên biệt, góp phần vào hoạt động trơn tru của máy.
Van hút điều chỉnh lượng khí đầu vào, quyết định mức độ tải của máy nén khí. Nó có thể đóng hoặc mở hoàn toàn, hoặc điều tiết theo phần trăm để phù hợp với nhu cầu khí nén thực tế.
Van một chiều được lắp đặt tại đầu ra của cụm nén, có nhiệm vụ ngăn không cho khí nén đã được nén chảy ngược trở lại khi máy ngừng hoạt động hoặc trong trường hợp áp suất giảm đột ngột. Điều này bảo vệ cụm đầu nén và hệ thống ống dẫn.
Van chặn nằm dưới đáy cụm đầu nén đóng vai trò quan trọng trong việc ngăn dầu nhớt tràn từ đầu nén sang động cơ khi máy không hoạt động. Điều này giúp bảo vệ động cơ khỏi hư hại do dầu và duy trì lượng dầu cần thiết trong hệ thống.
Van điện từ thường được điều khiển bởi hệ thống điện tử của máy, chịu trách nhiệm đóng mở cổ hút. Nó có vai trò quan trọng trong việc điều chỉnh công suất hoạt động của máy, giúp máy hoạt động hiệu quả theo nhu cầu khí nén.
Van áp suất tối thiểu duy trì một áp suất nhất định trong bình chứa dầu. Áp suất này cần thiết để đảm bảo dầu có thể tuần hoàn và bôi trơn hiệu quả các bộ phận bên trong cụm nén.
Van hằng nhiệt điều tiết lượng dầu nhờn đi qua két làm mát. Khi nhiệt độ dầu tăng cao, van sẽ mở để dầu đi qua két giải nhiệt, sau đó quay trở lại hệ thống. Điều này giúp duy trì nhiệt độ dầu ổn định, bảo vệ dầu khỏi bị phân hủy và đảm bảo hiệu quả bôi trơn.
Van an toàn là một thiết bị bảo vệ quan trọng, sẽ tự động mở để xả áp suất dư thừa ra ngoài khi áp suất trong hệ thống vượt quá giới hạn an toàn. Điều này ngăn chặn nguy cơ quá áp có thể dẫn đến hư hỏng nghiêm trọng hoặc tai nạn.
Bộ Phận Xử Lý Dầu Nhớt
Hệ thống dầu nhớt là yếu tố sống còn đối với máy nén khí trục vít loại ngâm dầu, đảm bảo bôi trơn, làm mát và làm kín các khe hở. Bình chứa dầu là nơi lưu trữ dầu máy, cung cấp dầu cho toàn bộ hệ thống.
Lọc tách dầu có nhiệm vụ loại bỏ dầu ra khỏi khí nén trước khi khí được đưa ra sử dụng. Quá trình này đảm bảo khí nén sạch, không lẫn dầu, phù hợp cho nhiều ứng dụng công nghiệp đòi hỏi chất lượng khí cao.
Đường ống hồi dầu thu hồi dầu đọng lại dưới đáy lọc tách dầu sau quá trình lọc. Dầu này sau đó được tái tuần hoàn vào hệ thống để sử dụng lại.
Lọc dầu được lắp đặt giữa bình dầu và trục vít, có chức năng lọc bỏ các cặn bẩn, tạp chất lẫn trong dầu. Việc này giúp bảo vệ các bộ phận chuyển động khỏi mài mòn và duy trì chất lượng dầu.
Lọc sơ cấp, thường được đặt ở đầu vào của máy, giúp hạn chế bụi bẩn và các hạt vật chất lớn đi vào bên trong máy. Điều này bảo vệ các bộ phận bên trong khỏi bị hư hại và kéo dài tuổi thọ của hệ thống.
Hệ Thống Giải Nhiệt
Máy nén khí tạo ra một lượng nhiệt đáng kể trong quá trình nén, do đó, hệ thống giải nhiệt là rất quan trọng để duy trì nhiệt độ hoạt động ổn định và an toàn. Nếu không có hệ thống giải nhiệt hiệu quả, máy có thể quá nhiệt, gây hỏng hóc nghiêm trọng cho các bộ phận.
Bộ giải nhiệt có chức năng làm giảm nhiệt độ của khí nén trước khi khí ra khỏi bình chứa hoặc đi vào hệ thống sử dụng. Khí nén nóng được làm mát để tránh gây ảnh hưởng đến các thiết bị và quá trình sản xuất.
Két giải nhiệt dầu được đặt cạnh bộ làm mát khí, có nhiệm vụ làm mát dầu bôi trơn. Dầu nóng từ cụm nén được đưa qua két làm mát để giảm nhiệt độ trước khi quay trở lại chu trình.
Quạt làm mát thổi không khí môi trường xung quanh qua cả bộ làm mát dầu và bộ làm mát khí. Quạt đảm bảo luồng không khí đủ lớn để tản nhiệt hiệu quả, duy trì nhiệt độ hoạt động tối ưu cho máy nén.
Cảm biến nhiệt độ được lắp đặt ở nhiều vị trí quan trọng trong máy để đo và theo dõi nhiệt độ. Nếu nhiệt độ vượt quá ngưỡng an toàn, cảm biến sẽ đưa ra cảnh báo hoặc tự động tắt máy để bảo vệ hệ thống.
Cảm biến quá tải (rơle) là một thiết bị bảo vệ điện, được lắp đặt để ngắt nguồn điện khi dòng điện vượt quá giới hạn an toàn. Điều này bảo vệ động cơ và các mạch điện khỏi những sự cố chập, cháy do quá tải.
Cảm biến áp suất điều khiển máy hoạt động trong giải áp suất định mức. Nó theo dõi áp suất khí nén và gửi tín hiệu về bộ điều khiển để điều chỉnh hoạt động của máy, đảm bảo áp suất đầu ra luôn ổn định.

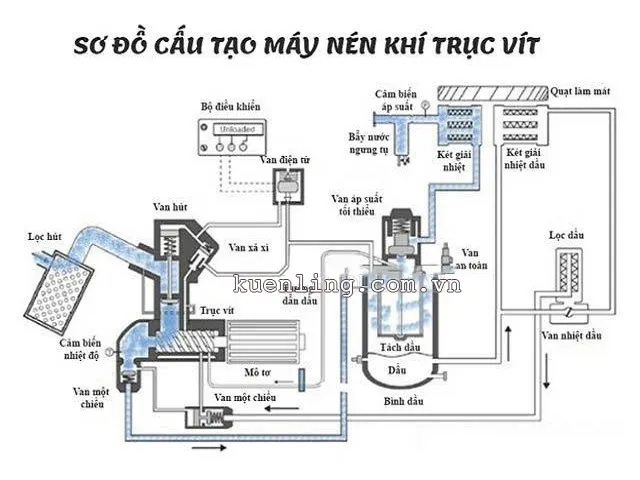

Sơ đồ chi tiết cấu tạo máy nén trục vít, minh họa các hệ thống van và đường dẫn khí
Nguyên Lý Hoạt Động Của Máy Nén Khí Trục Vít
Nguyên lý hoạt động của máy nén khí trục vít dựa trên cơ chế ăn khớp của hai trục vít quay ngược chiều. Khi động cơ truyền động làm quay trục vít chủ động, trục vít này sẽ truyền động cho trục vít bị động thông qua các rãnh răng ăn khớp. Cặp trục vít này được thiết kế với độ chính xác cao, tạo ra các buồng kín có thể tích thay đổi.
Quá trình nén khí diễn ra theo ba giai đoạn chính:
- Giai đoạn hút khí: Khi các trục vít quay, các rãnh răng mở rộng ở phía đầu hút, tạo ra một không gian chân không. Không khí từ môi trường bên ngoài được hút vào các buồng này.
- Giai đoạn nén khí: Khi trục vít tiếp tục quay, các rãnh răng dần dần ăn khớp sâu hơn, làm giảm thể tích của các buồng khí. Sự giảm thể tích này dẫn đến việc tăng áp suất của không khí.
- Giai đoạn đẩy khí: Khi các rãnh răng ăn khớp hoàn toàn và buồng khí đạt đến thể tích nhỏ nhất, khí nén sẽ được đẩy ra khỏi đầu nén qua cổng xả.
Một ưu điểm nổi bật của máy nén khí trục vít là khe hở nhỏ giữa hai trục vít (phần đỉnh răng của trục vít này và chân răng của trục vít kia) và giữa đỉnh răng với xi lanh. Khe hở này thường chỉ từ 0.1 – 0.4 mm, đảm bảo không có ma sát trực tiếp trong quá trình làm việc. Điều này giúp máy nén trục vít hoạt động êm ái, có tuổi thọ cao và ít phải bảo trì hơn so với các loại máy nén khác.
Phân Loại Máy Nén Khí Trục Vít: Ngâm Dầu và Không Dầu
Máy nén khí trục vít được chia thành hai dòng chính dựa trên cách chúng xử lý dầu nhớt trong quá trình nén: máy nén khí trục vít ngâm dầu và máy nén khí trục vít không dầu. Sự khác biệt này ảnh hưởng đến cấu tạo máy nén trục vít, hiệu suất, ứng dụng và chi phí vận hành.
Máy nén khí trục vít ngâm dầu là loại phổ biến nhất. Trong loại này, dầu được bơm trực tiếp vào buồng nén để bôi trơn các trục vít, làm kín các khe hở và làm mát khí trong quá trình nén. Dầu đóng vai trò thiết yếu giúp giảm ma sát, hấp thụ nhiệt và tăng hiệu quả nén. Sau quá trình nén, khí nén được tách dầu qua hệ thống lọc tách dầu. Loại máy này thường có chi phí đầu tư ban đầu thấp hơn và tuổi thọ cao, phù hợp cho các ứng dụng công nghiệp mà yêu cầu về độ sạch khí không quá khắt khe, hoặc khi có thể sử dụng bộ lọc khí chuyên dụng để loại bỏ hơi dầu.
Máy nén khí trục vít không dầu được thiết kế để cung cấp khí nén hoàn toàn không dầu. Trong các máy này, các trục vít được chế tạo với độ chính xác cực cao và không tiếp xúc trực tiếp với nhau. Thay vào đó, chúng hoạt động với một khe hở nhỏ và thường có lớp phủ đặc biệt để giảm ma sát. Hệ thống làm kín khí được thực hiện bằng cách sử dụng các vòng đệm hoặc thiết kế đặc biệt, không cần dầu trong buồng nén. Điều này loại bỏ hoàn toàn nguy cơ nhiễm dầu vào khí nén. Máy nén không dầu thường có chi phí đầu tư ban đầu cao hơn và yêu cầu kỹ thuật sản xuất phức tạp hơn. Chúng được sử dụng trong các ngành công nghiệp đòi hỏi khí nén cực kỳ sạch, như y tế, dược phẩm, thực phẩm, điện tử và các ứng dụng sơn tĩnh điện, nơi ngay cả một lượng nhỏ dầu cũng có thể gây hư hại hoặc ô nhiễm sản phẩm.
Việc lựa chọn giữa hai loại này phụ thuộc vào yêu cầu cụ thể về chất lượng khí nén, ngân sách đầu tư và chi phí vận hành lâu dài của từng doanh nghiệp.
Ứng Dụng Đa Dạng Của Máy Nén Khí Trục Vít Trong Đời Sống Và Công Nghiệp
Máy nén khí trục vít là một công nghệ đa năng, có mặt trong hầu hết các lĩnh vực công nghiệp và thậm chí cả đời sống hàng ngày. Khả năng cung cấp khí nén ổn định và hiệu quả đã mở rộng phạm vi ứng dụng của chúng.
Trong ngành công nghiệp nặng, máy nén khí trục vít cung cấp năng lượng cho các dụng cụ khí nén như súng phun sơn công nghiệp, máy mài, máy khoan và các thiết bị tự động hóa. Chúng cũng được sử dụng để vận hành các hệ thống băng tải khí nén, giúp di chuyển vật liệu rời trong nhà máy.
Tại các công trình xây dựng, máy nén khí trục vít di động là nguồn năng lượng chính cho các thiết bị như búa khoan, máy đầm, máy phun cát và các công cụ tháo lắp. Sự linh hoạt và khả năng hoạt động liên tục trong môi trường khắc nghiệt là những yếu tố quan trọng.
Các cơ sở xử lý nước thải cũng sử dụng máy nén khí để cung cấp khí sục vào bể hiếu khí, hỗ trợ quá trình phân hủy sinh học của các chất ô nhiễm. Khí nén giúp tăng cường oxy hóa và duy trì sự sống cho vi sinh vật.
Trong ngành công nghiệp ô tô, máy nén khí trục vít cung cấp khí cho các dây chuyền lắp ráp tự động, các thiết bị sơn, dụng cụ tháo lốp và hệ thống kiểm tra. Khí nén sạch và khô là yếu tố then chốt để đảm bảo chất lượng sản phẩm.
Ngành thực phẩm và đồ uống đòi hỏi khí nén không dầu để tránh ô nhiễm sản phẩm. Máy nén trục vít không dầu được sử dụng cho quá trình đóng gói, vận chuyển nguyên liệu, làm sạch và khử trùng thiết bị.
Ngành y tế và dược phẩm cũng là một trong những lĩnh vực có yêu cầu khắt khe nhất về chất lượng khí nén. Khí nén không dầu, khô và vô trùng được sử dụng trong các thiết bị thở, máy móc phòng thí nghiệm và quy trình sản xuất thuốc.
Ngoài ra, máy nén khí trục vít còn được tìm thấy trong ngành dệt may để vận hành máy dệt, trong ngành in ấn cho các máy in công nghiệp và trong ngành điện tử cho việc làm sạch linh kiện và hệ thống điều khiển. Sự đa dạng này chứng tỏ vai trò không thể thay thế của máy nén khí trục vít trong nền kinh tế hiện đại.
Lựa Chọn Và Bảo Trì Máy Nén Trục Vít Để Đạt Hiệu Quả Tối Ưu
Để đảm bảo máy nén khí trục vít hoạt động hiệu quả và bền bỉ, việc lựa chọn đúng loại máy và thực hiện bảo trì định kỳ là cực kỳ quan trọng. Quá trình này không chỉ kéo dài tuổi thọ của thiết bị mà còn giúp tiết kiệm chi phí năng lượng và vận hành.
Khi lựa chọn máy nén khí trục vít, cần xem xét các yếu tố như lưu lượng khí nén yêu cầu (đơn vị m³/phút hoặc CFM), áp suất làm việc (đơn vị bar hoặc psi), loại máy nén (ngâm dầu hay không dầu tùy theo yêu cầu chất lượng khí), và công suất động cơ. Việc tính toán chính xác nhu cầu sử dụng sẽ giúp tránh lãng phí hoặc thiếu hụt khí nén. Ngoài ra, việc lựa chọn các thương hiệu uy tín như Kobelco, Fusheng, Hitachi cũng đảm bảo chất lượng và dịch vụ hậu mãi.
Bảo trì định kỳ là yếu tố then chốt để duy trì hiệu suất và độ tin cậy của máy. Các công việc bảo trì thường bao gồm:
- Thay lọc dầu định kỳ: Dầu sạch giúp bôi trơn hiệu quả và bảo vệ các bộ phận chuyển động.
- Thay lọc khí định kỳ: Đảm bảo không khí đầu vào sạch, ngăn bụi bẩn làm mài mòn các trục vít và tắc nghẽn hệ thống.
- Thay lọc tách dầu: Giữ cho khí nén đầu ra không chứa dầu và kéo dài tuổi thọ của dầu.
- Kiểm tra và thay dầu máy nén khí: Sử dụng loại dầu nhớt chuyên dụng, đúng thông số kỹ thuật để đảm bảo khả năng bôi trơn, làm mát và làm kín.
- Kiểm tra dây đai và bộ coupling: Đảm bảo hệ thống truyền động hoạt động hiệu quả, không bị trượt hoặc mòn.
- Kiểm tra các van và cảm biến: Đảm bảo chúng hoạt động chính xác để điều khiển luồng khí, áp suất và nhiệt độ.
- Vệ sinh hệ thống giải nhiệt: Loại bỏ bụi bẩn trên két làm mát và quạt để duy trì hiệu quả tản nhiệt.
Việc tuân thủ lịch trình bảo trì và sử dụng phụ tùng thay thế chất lượng cao là cách tốt nhất để đảm bảo máy nén trục vít hoạt động ổn định, giảm thiểu rủi ro hỏng hóc đột ngột và tối ưu hóa chi phí vận hành. Các đơn vị có kinh nghiệm trong gia công cơ khí như Cơ khí Quốc Cường có thể cung cấp các giải pháp và phụ tùng chất lượng cao, giúp khách hàng duy trì hiệu suất hoạt động của các hệ thống máy nén khí.
Việc hiểu sâu sắc về cấu tạo máy nén trục vít là nền tảng vững chắc để vận hành, bảo trì và tối ưu hóa hệ thống khí nén trong mọi môi trường công nghiệp. Từ động cơ mạnh mẽ, cụm đầu nén tinh vi, hệ thống van điều khiển thông minh cho đến các bộ phận xử lý dầu nhớt và giải nhiệt hiệu quả, mỗi thành phần đều đóng góp vào sự vận hành trơn tru và bền bỉ của máy. Nắm rõ cách thức các bộ phận này tương tác giúp các kỹ sư và nhà quản lý đưa ra quyết định sáng suốt về lựa chọn, lắp đặt và bảo trì, từ đó đảm bảo nguồn khí nén ổn định, sạch sẽ và hiệu quả, góp phần vào sự thành công của các quy trình sản xuất hiện đại.
