Máy nén khí trục vít có dầu đóng vai trò thiết yếu trong nhiều ngành công nghiệp, cung cấp nguồn khí nén ổn định và liên tục. Để tối ưu hóa hiệu suất và đảm bảo vận hành bền bỉ, việc hiểu rõ cấu tạo máy nén khí trục vít có dầu là vô cùng quan trọng. Bài viết này sẽ đi sâu vào từng bộ phận cấu thành, từ đó làm nổi bật cách thức hoạt động và ý nghĩa của chúng trong việc duy trì hiệu suất làm việc cao cũng như kéo dài tuổi thọ thiết bị. Chúng ta sẽ cùng tìm hiểu về những thành phần cốt lõi và cách chúng phối hợp tạo nên một hệ thống khí nén đáng tin cậy. Các yếu tố như hiệu suất làm mát và khả năng làm kín là những điểm nhấn quan trọng.
Máy nén khí trục vít có dầu là gì và tầm quan trọng của nó?
Máy nén khí trục vít có dầu là loại máy sử dụng cơ chế trục vít xoắn ăn khớp để nén không khí, trong đó dầu đóng vai trò đa năng: bôi trơn, làm mát, và làm kín các khe hở giữa các trục vít. Dòng máy này được ứng dụng rộng rãi trong sản xuất công nghiệp nhờ khả năng cung cấp khí nén liên tục với áp suất ổn định. Sự hiện diện của dầu giúp máy hoạt động trơn tru, giảm ma sát, và kiểm soát nhiệt độ hiệu quả. Nhờ vậy, máy nén khí trục vít có dầu có thể duy trì hoạt động ổn định trong thời gian dài, đáp ứng nhu cầu sản xuất khắc nghiệt.
Phân tích chuyên sâu về cấu tạo máy nén khí trục vít có dầu
Cấu tạo máy nén khí trục vít có dầu là sự kết hợp tinh tế giữa nhiều bộ phận cơ khí và điện tử, mỗi thành phần đều có vai trò riêng biệt nhưng lại phụ thuộc chặt chẽ vào nhau để đảm bảo hoạt động tối ưu. Hiểu rõ từng bộ phận giúp người vận hành có cái nhìn toàn diện về cách máy tạo ra khí nén, đồng thời hỗ trợ trong việc bảo trì và sửa chữa kịp thời.
Đầu nén – Trái tim của hệ thống nén khí
Đầu nén là bộ phận cốt lõi, thường được ví như trái tim của máy nén khí trục vít có dầu, chịu trách nhiệm trực tiếp trong quá trình nén không khí. Nó bao gồm hai trục vít hình xoắn ốc (roto đực và roto cái) ăn khớp chặt chẽ với nhau. Khi hai roto này quay, không khí từ bên ngoài được hút vào và thể tích giữa các rãnh vít sẽ giảm dần, tạo ra áp suất nén cần thiết.
Trong quá trình này, dầu được bơm vào để bôi trơn, làm mát, và làm kín các khe hở siêu nhỏ giữa hai roto. Điều này không chỉ giúp giảm ma sát và nhiệt độ phát sinh mà còn tăng hiệu quả nén bằng cách ngăn chặn sự rò rỉ khí ngược. Các ổ bi chất lượng cao bên trong đầu nén đảm bảo sự chuyển động trơn tru và kéo dài tuổi thọ hoạt động, thường lên đến hàng chục nghìn giờ.
Hệ thống lọc khí đầu vào
Bộ lọc khí đầu vào có chức năng cực kỳ quan trọng là loại bỏ bụi bẩn, các hạt tạp chất và các vi sinh vật có trong không khí trước khi chúng đi vào đầu nén. Điều này giúp bảo vệ các bộ phận bên trong máy khỏi bị mài mòn, tắc nghẽn, và hư hại, đặc biệt là các roto và vòng bi. Mức độ lọc phổ biến thường là 10 micron, đảm bảo không khí sạch đi vào hệ thống.
Việc bảo dưỡng định kỳ bộ lọc khí, thường là vệ sinh hoặc thay thế sau mỗi 500-2000 giờ hoạt động tùy thuộc vào môi trường, là yếu tố then chốt để duy trì hiệu suất lọc. Một bộ lọc bị tắc nghẽn sẽ làm giảm lưu lượng khí hút vào, khiến máy phải làm việc nặng hơn, tiêu thụ nhiều điện năng hơn và giảm hiệu quả nén.
Van cửa tải và cơ chế điều khiển
Van cửa tải đóng vai trò quan trọng trong việc điều tiết luồng không khí đi vào đầu nén, qua đó kiểm soát chế độ hoạt động của máy. Khi máy ở chế độ có tải, van sẽ mở hoàn toàn để không khí được hút vào và nén. Ngược lại, khi máy chuyển sang chế độ không tải, van sẽ đóng lại để ngăn không khí đi vào, giúp tiết kiệm năng lượng.
Ngoài ra, van cửa tải còn có nhiệm vụ ngăn không cho dầu từ bên trong máy rò rỉ ngược ra ngoài qua đường hút khí khi máy dừng hoạt động. Sự cố với van cửa tải, chẳng hạn như không đóng mở đúng chu trình, thường liên quan đến lỗi của van điện từ điều khiển, đòi hỏi kiểm tra và khắc phục kịp thời để tránh ảnh hưởng đến hiệu suất và an toàn của máy.
Khoang truyền động và động cơ chính
Khoang truyền động là cầu nối cơ khí giữa động cơ chính và đầu nén, chịu trách nhiệm truyền tải lực quay. Nó thường bao gồm một hệ thống bánh răng hoặc khớp nối linh hoạt. Hộp số, nếu có, sẽ chứa các bánh răng được thiết kế để truyền động tối ưu đến trục vít đầu nén, đảm bảo tốc độ và mô-men xoắn phù hợp.
Khớp nối mềm giữa động cơ và hộp số hoặc đầu nén có vai trò hấp thụ rung động và điều chỉnh sai lệch tâm nhỏ, bảo vệ cả động cơ và đầu nén khỏi ứng suất cơ học quá mức. Động cơ chính, thường là động cơ điện 3 pha, là nguồn cung cấp năng lượng chủ yếu cho toàn bộ hệ thống. Hiệu suất của động cơ ảnh hưởng trực tiếp đến hiệu suất tổng thể của máy nén khí. Việc kiểm tra định kỳ dòng điện động cơ và bôi trơn ổ bi động cơ là cần thiết để đảm bảo hoạt động bền bỉ.
Hình ảnh máy nén khí trục vít có dầu thương hiệu Ingersoll Rand
Bình phân ly dầu – Tách dầu khỏi khí nén
Sau khi không khí được nén trong đầu nén và hòa trộn với dầu, hỗn hợp khí-dầu này sẽ được đưa đến bình phân ly dầu. Chức năng chính của bình này là tách dầu ra khỏi khí nén trước khi khí được đưa ra sử dụng. Bên trong bình phân ly, hỗn hợp khí và dầu sẽ giảm tốc độ đột ngột, làm cho các hạt dầu nặng hơn ngưng tụ và rơi xuống đáy.
Trong một số thiết kế, bình phân ly còn chứa các cơ chế lọc lõi hoặc sử dụng lực ly tâm để tăng hiệu quả tách dầu. Dầu đã được tách sẽ được thu hồi và đưa trở lại chu trình làm mát và bôi trơn, trong khi khí nén đã giảm đáng kể lượng dầu sẽ tiếp tục hành trình qua các bộ phận xử lý khí tiếp theo.
Van áp suất tối thiểu – Bảo vệ và duy trì áp suất nội bộ
Van áp suất tối thiểu là một van một chiều được cài đặt để mở khi áp suất khí nén trong bình phân ly dầu đạt đến một giá trị nhất định, thắng được lực lò xo bên trong. Van này có hai chức năng chính. Thứ nhất, nó duy trì một áp suất tối thiểu cần thiết trong bình dầu ngay cả khi máy chạy không tải, đảm bảo dầu có thể được luân chuyển tuần hoàn để làm mát và bôi trơn đầu nén liên tục.
Thứ hai, van ngăn không cho khí nén từ hệ thống bên ngoài đẩy ngược trở lại vào bên trong máy khi máy ngừng hoạt động hoặc khi có sự cố. Điều này bảo vệ các bộ phận bên trong máy khỏi áp lực ngược và đảm bảo an toàn vận hành.
Hệ thống làm mát – Kiểm soát nhiệt độ tối ưu
Máy nén khí trục vít có dầu tạo ra lượng nhiệt đáng kể trong quá trình nén, do đó, hệ thống làm mát là một thành phần không thể thiếu. Hệ thống này bao gồm quạt làm mát và các giàn giải nhiệt. Quạt làm mát có nhiệm vụ hút không khí từ môi trường bên ngoài để thổi qua giàn làm mát dầu và giàn làm mát khí.
Giàn làm mát dầu có chức năng hạ nhiệt độ dầu máy nén khí trước khi dầu quay trở lại đầu nén để tiếp tục chu trình làm mát và bôi trơn. Giàn làm mát khí giúp giảm nhiệt độ của khí nén sau khi ra khỏi bình phân ly dầu, thường xuống mức chỉ cao hơn nhiệt độ môi trường khoảng 12-20 độ F. Cả hai giàn này thường được làm bằng nhôm với nhiều lá tản nhiệt nhỏ để tăng diện tích trao đổi nhiệt, đảm bảo quá trình giải nhiệt diễn ra hiệu quả.
Bộ tách nước và van xả nước tự động
Khi khí nén nóng từ bình phân ly đi qua giàn làm mát khí và nhiệt độ giảm đột ngột, hơi nước có trong khí nén sẽ ngưng tụ thành nước lỏng. Bộ tách nước được thiết kế để thu gom lượng nước này thông qua lực ly tâm hoặc các cơ chế tách khác. Nó đảm bảo rằng khí nén đi ra hệ thống có độ ẩm thấp hơn, bảo vệ các thiết bị sử dụng khí nén khỏi tác động tiêu cực của nước.
Van xả nước tự động được lắp đặt dưới bộ tách nước, có nhiệm vụ tự động xả lượng nước đã ngưng tụ ra ngoài khi đạt đến ngưỡng cài đặt nhất định. Việc này giúp ngăn ngừa sự tích tụ nước trong hệ thống, tránh ăn mòn và giảm chất lượng khí nén.
Van tổng và các bộ lọc bảo vệ
Van tổng của máy nén khí có tác dụng cách ly máy nén khí trục vít có dầu với hệ thống khí nén chung bên ngoài. Điều này cho phép bảo trì, sửa chữa máy mà không ảnh hưởng đến toàn bộ dây chuyền sản xuất.
Lọc tách dầu khí, còn gọi là lọc dầu hồi, được cấu tạo từ các lớp giấy thủy tinh đặc biệt, có chức năng giữ lại những hạt dầu siêu nhỏ còn sót lại trong khí nén sau khi qua bình phân ly. Bộ phận này là cực kỳ quan trọng để đảm bảo chất lượng khí nén đầu ra, với tuổi thọ từ 2000 đến 4000 giờ.
Lọc dầu, khác với lọc tách dầu khí, có nhiệm vụ lọc sạch các tạp chất từ dầu làm mát trước khi dầu được đưa vào đầu nén. Điều này giúp bảo vệ đầu nén và các bộ phận khác khỏi bị mài mòn do các hạt bẩn trong dầu. Tuổi thọ của lọc dầu thường dao động từ 2000 đến 8000 giờ tùy điều kiện vận hành.
Van hằng nhiệt – Điều hòa nhiệt độ dầu
Van hằng nhiệt có vai trò điều chỉnh lưu lượng dầu đi qua giàn làm mát dầu hoặc trực tiếp về đầu nén, dựa trên nhiệt độ hiện tại của dầu máy nén khí và nhiệt độ môi trường. Khi dầu còn lạnh, van sẽ chuyển hướng để dầu đi thẳng về đầu nén mà không qua giàn làm mát, giúp dầu nhanh chóng đạt nhiệt độ hoạt động tối ưu.
Khi dầu đạt đến hoặc vượt quá nhiệt độ cài đặt, van hằng nhiệt sẽ mở đường cho dầu đi qua giàn làm mát để hạ nhiệt độ. Cơ chế này đảm bảo nhiệt độ dầu luôn nằm trong khoảng an toàn, duy trì hiệu quả bôi trơn và làm mát, đồng thời bảo vệ các bộ phận bên trong máy khỏi quá nhiệt.

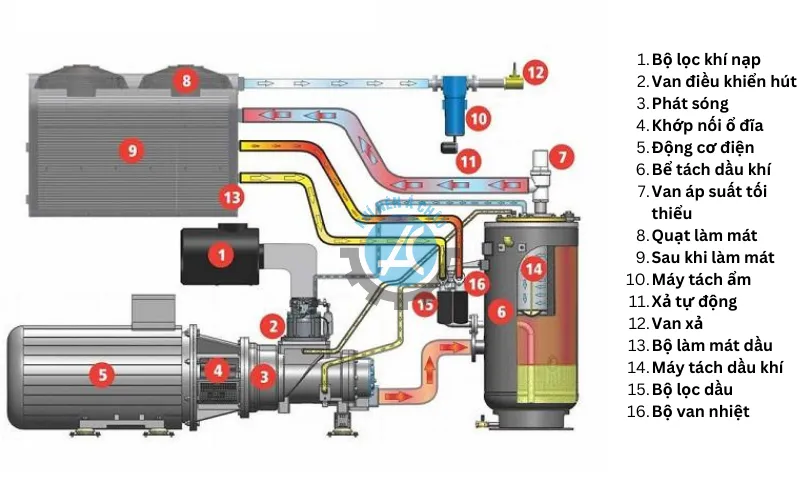

Sơ đồ chi tiết cấu tạo bên trong máy nén khí trục vít có dầu
Nguyên lý hoạt động toàn diện của máy nén khí trục vít có dầu
Nguyên lý hoạt động của máy nén khí trục vít có dầu là một chu trình tuần hoàn phức tạp nhưng hiệu quả, dựa trên sự phối hợp nhịp nhàng giữa các bộ phận đã nêu. Toàn bộ quá trình bắt đầu khi không khí từ môi trường được hút vào qua bộ lọc khí đầu vào, đảm bảo không khí sạch đi vào hệ thống.
Không khí sau đó đi qua van cửa tải, được dẫn vào buồng nén của đầu nén. Tại đây, chuyển động quay của cặp roto đực và cái làm giảm thể tích khoang chứa khí, đồng thời nén không khí lên áp suất cao hơn. Trong suốt quá trình nén này, dầu được bơm vào buồng nén, thực hiện đồng thời năm nhiệm vụ chính: làm sạch, làm mát, bôi trơn các trục vít, làm kín khe hở giữa các roto và bảo vệ các bề mặt kim loại khỏi ăn mòn.
Hỗn hợp khí nén và dầu được đẩy ra khỏi đầu nén và đi vào bình phân ly dầu. Tại đây, bằng cơ chế giảm tốc độ và các tấm chắn, dầu nặng hơn sẽ được tách ra khỏi khí nén và lắng xuống đáy bình. Khí nén lúc này tuy đã giảm lượng dầu nhưng vẫn còn nóng và chứa hơi dầu.
Khí nén tiếp tục đi qua van áp suất tối thiểu, đảm bảo duy trì áp suất cần thiết trong bình dầu và ngăn khí ngược. Sau đó, khí nén đi qua giàn làm mát khí, nơi nhiệt độ của nó được hạ xuống đáng kể. Quá trình hạ nhiệt này khiến hơi nước trong khí nén ngưng tụ thành nước lỏng, được thu gom tại bộ tách nước và xả ra ngoài thông qua van xả nước tự động. Khí nén đã được xử lý sau đó sẽ đi qua lọc tách dầu khí một lần nữa để loại bỏ gần như hoàn toàn các hạt dầu còn sót lại, trước khi sẵn sàng được sử dụng trong các ứng dụng công nghiệp.
Song song đó, dầu đã được tách ra tại bình phân ly sẽ không ngừng luân chuyển. Với áp suất trong bình dầu, dầu được đẩy đến giàn làm mát dầu, nơi nhiệt độ của nó được điều hòa bởi quạt làm mát. Van hằng nhiệt đóng vai trò quan trọng trong việc điều tiết lượng dầu đi qua giàn làm mát, đảm bảo dầu luôn giữ ở nhiệt độ hoạt động tối ưu. Sau khi được làm mát, dầu sẽ đi qua bộ lọc dầu để loại bỏ các tạp chất và cặn bẩn, đảm bảo dầu trở lại đầu nén là dầu sạch. Chu trình này sau đó lặp lại, đảm bảo máy nén khí trục vít có dầu hoạt động hiệu quả và bền bỉ.

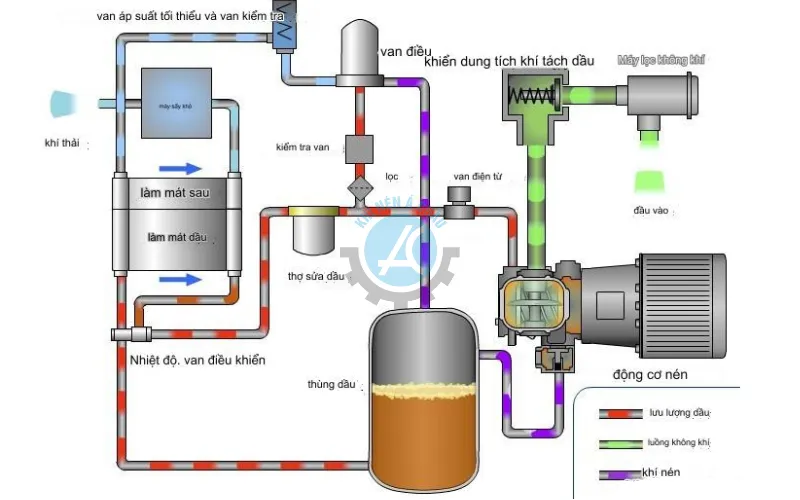

Minh họa nguyên lý hoạt động và cấu tạo của máy nén khí trục vít có dầu
Ứng dụng phổ biến của máy nén khí trục vít có dầu trong công nghiệp
Máy nén khí trục vít có dầu là loại máy nén khí thông dụng nhất hiện nay nhờ tính linh hoạt và khả năng đáp ứng đa dạng nhu cầu sản xuất. Dựa vào công suất, các ứng dụng có thể được phân loại và tối ưu hóa cho từng ngành nghề cụ thể.
Máy nén khí công suất nhỏ (7.5 – 22KW)
Với công suất này, máy nén khí trục vít có dầu thường được sử dụng trong các nhà máy sản xuất quy mô vừa và nhỏ. Chúng là lựa chọn lý tưởng cho các dây chuyền sản xuất cần khí nén ổn định như nhà máy dệt may, chế biến cao su, sản xuất gốm sứ. Các ứng dụng này thường không yêu cầu khí nén có độ tinh khiết quá cao, phù hợp với đặc điểm khí nén có dầu.
Máy nén khí công suất trung bình (22 – 90KW)
Phân khúc công suất này phù hợp với các nhà máy quy mô lớn hơn hoặc các ứng dụng công nghiệp đòi hỏi lượng khí nén cao hơn. Ví dụ điển hình là các nhà máy sơn sử dụng khí nén để phun sơn và vận chuyển vật liệu. Trong ngành xây dựng, máy nén khí này cung cấp năng lượng cho các thiết bị khoan móng, đào hầm, đầm rung và các dụng cụ cầm tay chuyên dụng, đòi hỏi độ bền và hiệu suất cao.
Máy nén khí công suất lớn (trên 90KW)
Các máy nén khí trục vít có dầu với công suất trên 90KW được thiết kế đặc biệt cho các nhà máy siêu lớn hoặc các ngành công nghiệp chế tạo nặng. Chúng cung cấp lượng khí nén khổng lồ để vận hành các hệ thống phức tạp trong ngành đóng tàu, sản xuất ô tô, hoặc khai thác mỏ. Đây là những lĩnh vực mà độ tin cậy và khả năng hoạt động liên tục của máy nén khí là yếu tố sống còn.
Tuy nhiên, cần lưu ý rằng khí nén đầu ra từ máy có dầu luôn chứa một lượng dầu nhất định, dù đã qua các bộ lọc tách dầu. Vì vậy, máy nén khí trục vít có dầu phù hợp nhất với các ngành công nghiệp không yêu cầu quá cao về độ sạch tuyệt đối của khí nén. Các lĩnh vực như y tế, dược phẩm hay chế biến thực phẩm, nơi đòi hỏi khí nén không dầu hoàn toàn, thường phải sử dụng máy nén khí không dầu hoặc các hệ thống lọc khí chuyên sâu hơn.

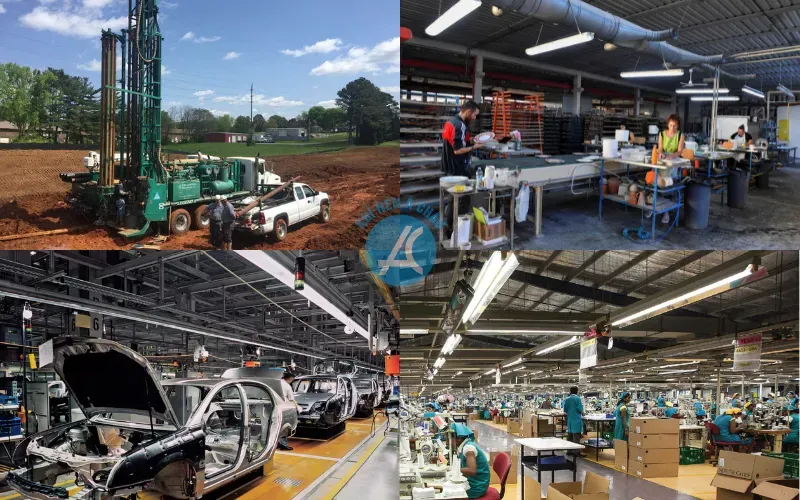

Các ứng dụng đa dạng của máy nén khí trục vít có dầu trong công nghiệp
Khí nén Á Châu – Đối tác tin cậy cho hệ thống máy nén khí của bạn
Công ty TNHH Khí Nén Á Châu là đơn vị tiên phong trong lĩnh vực khí nén tại Việt Nam, chuyên cung cấp các giải pháp toàn diện về máy nén khí trục vít có dầu. Chúng tôi cam kết mang đến những sản phẩm chất lượng cao, chính hãng từ các thương hiệu hàng đầu thế giới như Atlas Copco, Fusheng, Sullair, Ingersoll Rand, Hitachi. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ khách hàng từ khâu tư vấn, lắp đặt, bảo trì cho đến sửa chữa, đảm bảo hệ thống máy nén khí của quý doanh nghiệp vận hành ổn định và hiệu quả.
Chúng tôi hiểu rằng việc lựa chọn và duy trì một hệ thống khí nén phù hợp là yếu tố then chốt giúp tối ưu hóa sản xuất và tiết kiệm chi phí vận hành. Với chính sách bảo hành rõ ràng, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, Khí Nén Á Châu tự hào là đối tác tin cậy, mang đến giải pháp khí nén tối ưu nhất cho mọi ngành nghề và quy mô sản xuất.
Tóm lược về cấu tạo và vai trò của máy nén khí trục vít có dầu
Việc tìm hiểu sâu về cấu tạo máy nén khí trục vít có dầu là nền tảng để vận hành và bảo dưỡng hiệu quả thiết bị quan trọng này. Từ đầu nén, hệ thống lọc khí, van cửa tải, cho đến các bộ phận làm mát, tách dầu và điều hòa nhiệt độ, mỗi thành phần đều đóng góp vào sự ổn định và hiệu suất của toàn bộ hệ thống. Nắm vững nguyên lý hoạt động và chức năng của từng bộ phận giúp người dùng tối ưu hóa hiệu suất, kéo dài tuổi thọ máy và đảm bảo cung cấp nguồn khí nén chất lượng cho các quy trình sản xuất.
