Máy phát điện ô tô đóng vai trò then chốt trong hệ thống nạp ô tô, đảm bảo cung cấp năng lượng điện ổn định cho các phụ tải và sạc ắc quy. Hiểu rõ về chức năng cũng như quy trình tháo lắp thiết bị này là kiến thức quan trọng đối với mọi thợ sửa chữa và chủ xe. Bài viết này sẽ cung cấp một hướng dẫn toàn diện về cách tháo máy phát điện, từ khâu chuẩn bị dụng cụ đến các bước thực hiện chi tiết, nhằm giúp bạn tự tin hơn trong công việc bảo dưỡng xe và sửa chữa. Nắm vững quy trình tháo lắp không chỉ giúp tiết kiệm chi phí mà còn nâng cao an toàn kỹ thuật trong quá trình thao tác, đồng thời tạo điều kiện thuận lợi cho việc kiểm tra linh kiện chuyên sâu.
Tổng Quan Về Máy Phát Điện Ô Tô Và Chức Năng Cốt Lõi
Máy phát điện là một bộ phận không thể thiếu trong hệ thống điện của xe hơi, chịu trách nhiệm chính trong việc sản xuất điện năng. Nó cung cấp nguồn điện cần thiết cho tất cả các thiết bị điện trên xe và duy trì trạng thái sạc đầy cho ắc quy khi động cơ đang hoạt động. Ngay sau khi khởi động, dây đai dẫn động sẽ truyền chuyển động quay từ động cơ đến puly của máy phát, từ đó kích hoạt quá trình phát điện.
Các bộ phận chính của hệ thống nạp điện trên ô tô, bao gồm máy phát điện, ắc quy và đèn báo nạp.
Về cấu tạo, máy phát điện bao gồm nhiều chi tiết phức tạp làm việc đồng bộ. Rotor quay bên trong stato, tạo ra dòng điện xoay chiều. Dòng điện này sau đó được chuyển đổi thành dòng điện một chiều thông qua bộ chỉnh lưu và được duy trì ở mức điện áp ổn định nhờ bộ ổn áp. Mỗi chi tiết đều có vai trò riêng biệt, đóng góp vào hiệu suất hoạt động chung của hệ thống.
Cấu Tạo Cơ Bản Của Máy Phát Điện
Máy phát điện ô tô được cấu thành từ nhiều bộ phận chính, mỗi bộ phận đảm nhận một chức năng cụ thể để tạo ra và điều chỉnh dòng điện. Puly là nơi nhận lực quay từ dây đai động cơ. Rotor, với các cuộn dây kích từ, sẽ quay bên trong stato để tạo ra từ trường biến thiên. Stato chứa các cuộn dây phát điện, nơi dòng điện xoay chiều được sinh ra.

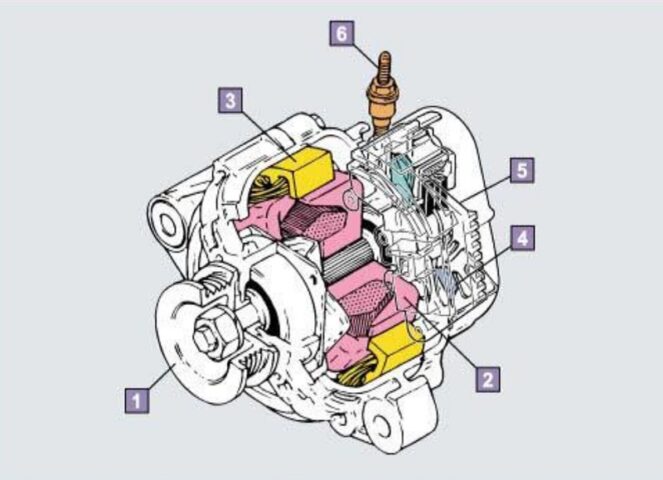

Sơ đồ chi tiết các linh kiện cấu thành bên trong máy phát điện ô tô, minh họa puly, rotor, stato và bộ chỉnh lưu.
Bộ chỉnh lưu (hoặc nắn dòng) chuyển đổi dòng điện xoay chiều thành một chiều, phù hợp với hệ thống điện của ô tô. Bộ ổn áp (IC) có nhiệm vụ giữ điện áp đầu ra ở mức 12V ổn định, bất kể tốc độ quay của động cơ thay đổi. Cực B là đầu ra chính cung cấp điện cho hệ thống và ắc quy.
Các Chức Năng Chính Của Máy Phát Điện
Máy phát điện ô tô thực hiện ba chức năng cơ bản nhưng vô cùng quan trọng để duy trì hoạt động ổn định của xe. Mỗi chức năng này đều cần thiết và có sự liên kết chặt chẽ với nhau, đảm bảo hệ thống điện luôn hoạt động hiệu quả. Việc hiểu rõ từng chức năng giúp chẩn đoán sự cố nhanh chóng hơn.
Chức Năng Phát Điện
Chức năng chính của máy phát điện là chuyển đổi cơ năng từ động cơ thành điện năng. Khi động cơ khởi động, dây đai dẫn động sẽ truyền chuyển động quay tới puly của máy phát. Puly này làm quay rotor bên trong. Sự quay của rotor tạo ra từ trường biến thiên, cảm ứng dòng điện xoay chiều trong cuộn stato.
Minh họa nguyên lý và chức năng phát điện của máy phát điện ô tô, biến cơ năng thành điện năng.
Dòng điện xoay chiều được tạo ra có cường độ và điện áp thay đổi tùy theo tốc độ quay của động cơ. Đây là nền tảng cho việc cung cấp điện cho toàn bộ hệ thống.
Chức Năng Chỉnh Lưu
Hệ thống điện trên ô tô chủ yếu sử dụng dòng điện một chiều (DC), trong khi máy phát điện tạo ra dòng điện xoay chiều (AC). Do đó, cần có một bộ phận để chuyển đổi loại dòng điện này. Bộ chỉnh lưu, bao gồm các diode, có nhiệm vụ “nắn” dòng điện xoay chiều thành dòng điện một chiều.
Sơ đồ chức năng chỉnh lưu dòng điện xoay chiều thành một chiều trong máy phát điện ô tô.
Quá trình chỉnh lưu này đảm bảo rằng tất cả các linh kiện điện tử và ắc quy nhận được nguồn điện phù hợp. Nếu bộ chỉnh lưu bị hỏng, ắc quy sẽ không được sạc đúng cách và các thiết bị điện có thể hoạt động không ổn định.
Chức Năng Ổn Áp
Điện áp của hệ thống điện ô tô cần được duy trì ở mức cố định, thường là 12V hoặc 14V, để bảo vệ các thiết bị điện khỏi hư hỏng do biến động điện áp. Bộ ổn áp IC (Integrated Circuit) được tích hợp trong máy phát điện chịu trách nhiệm điều chỉnh dòng điện ở một điện áp không đổi. Chức năng này hoạt động hiệu quả bất chấp sự thay đổi về tốc độ của động cơ và tải điện.
Giải thích chức năng ổn định điện áp 12V của bộ ổn áp IC trong máy phát điện ô tô.
Nếu bộ ổn áp bị trục trặc, điện áp có thể quá cao hoặc quá thấp, gây hại nghiêm trọng cho ắc quy và toàn bộ hệ thống điện. Đây là một thành phần quan trọng để duy trì sự an toàn và hiệu suất của xe.
Khi Nào Cần Thực Hiện Cách Tháo Máy Phát Điện?
Việc tháo máy phát điện thường không phải là một công việc bảo dưỡng định kỳ mà chỉ được thực hiện khi có dấu hiệu hỏng hóc hoặc cần kiểm tra, thay thế. Nắm vững các dấu hiệu cảnh báo giúp bạn kịp thời đưa ra quyết định sửa chữa, tránh những hư hỏng nặng hơn.
Dấu Hiệu Máy Phát Điện Gặp Trục Trặc
Có nhiều dấu hiệu cho thấy máy phát điện của bạn đang gặp vấn đề. Dấu hiệu rõ ràng nhất là đèn báo ắc quy trên bảng điều khiển sáng lên khi động cơ đang chạy. Điều này cho biết ắc quy không được sạc đủ hoặc có vấn đề trong hệ thống nạp.
Một dấu hiệu khác là đèn pha và các thiết bị điện khác như radio, điều hòa hoạt động yếu hơn bình thường, hoặc nhấp nháy. Điều này xảy ra khi máy phát không cung cấp đủ điện áp. Bạn cũng có thể nghe thấy tiếng ồn lạ từ khu vực máy phát, như tiếng rít hoặc tiếng kêu do dây đai bị mòn hoặc bạc đạn máy phát bị hỏng.
Cuối cùng, nếu xe thường xuyên khó khởi động hoặc ắc quy nhanh hết điện, dù đã được sạc đầy, thì khả năng cao máy phát điện đang không hoạt động đúng chức năng của nó. Trong những trường hợp này, việc tháo máy phát điện để kiểm tra chi tiết hoặc thay thế là cần thiết.
Chuẩn Bị Trước Khi Tháo Máy Phát Điện
Trước khi bắt đầu bất kỳ công việc sửa chữa ô tô nào, đặc biệt là liên quan đến hệ thống điện, việc chuẩn bị kỹ lưỡng là yếu tố then chốt để đảm bảo an toàn và hiệu quả. Quá trình này bao gồm việc thu thập đầy đủ dụng cụ và tuân thủ các biện pháp an toàn nghiêm ngặt.
Dụng Cụ Cần Thiết
Để thực hiện cách tháo máy phát điện một cách thuận lợi, bạn sẽ cần một bộ dụng cụ cơ bản nhưng chuyên dụng. Các dụng cụ cần có bao gồm bộ cờ lê, tuýp với nhiều kích cỡ khác nhau để tháo các bu lông và đai ốc. Một chiếc kìm, tua vít dẹt và bake cũng rất hữu ích.
Bạn cũng có thể cần đến dụng cụ chuyên dụng (SST) để tháo puly máy phát, như được mô tả trong các bước sau. Một đồng hồ vạn năng (VOM) sẽ cần thiết cho việc kiểm tra các chi tiết sau khi tháo rời. Đừng quên một cây đèn pin để chiếu sáng khu vực làm việc chật hẹp.
Biện Pháp An Toàn Quan Trọng
An toàn luôn là ưu tiên hàng đầu khi làm việc với hệ thống điện của ô tô. Đầu tiên và quan trọng nhất, hãy đảm bảo rằng động cơ đã tắt hoàn toàn và xe được đặt ở nơi bằng phẳng. Sử dụng chân chống hoặc kích xe chuyên dụng để đảm bảo xe không bị lăn.
Luôn đeo găng tay bảo hộ và kính bảo hộ để tránh tiếp xúc với hóa chất và các mảnh vụn. Tránh mặc quần áo rộng hoặc đeo trang sức có thể vướng vào các bộ phận chuyển động. Đảm bảo khu vực làm việc khô ráo và đủ ánh sáng để tránh nguy cơ điện giật.
Quy Trình Cách Tháo Máy Phát Điện Chi Tiết Trên Ô Tô

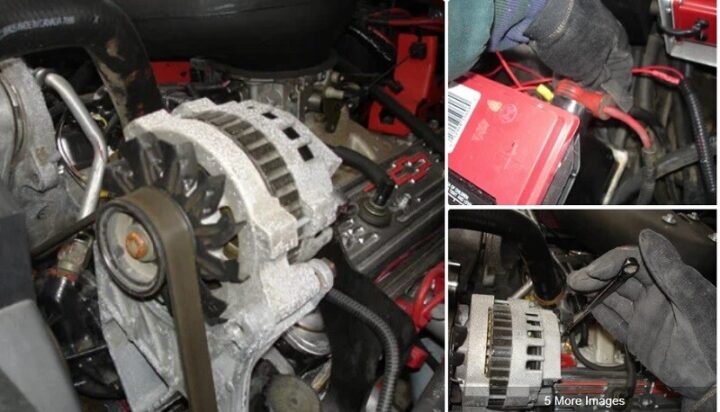

Quy trình tháo máy phát điện đòi hỏi sự cẩn trọng và tuân thủ từng bước để tránh hư hỏng các bộ phận khác. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn thực hiện công việc này một cách chính xác.
Bước 1: Tháo Cáp Âm Ắc Quy
Đây là bước đầu tiên và bắt buộc phải thực hiện để ngắt nguồn điện khỏi toàn bộ hệ thống, tránh nguy cơ chập điện hoặc hư hỏng các linh kiện điện tử khác. Trước khi tháo, hãy ghi lại các thông tin cài đặt trong ECU nếu cần thiết, ví dụ như mã radio hoặc các cài đặt hệ thống khác.
Kỹ thuật tháo cáp âm khỏi ắc quy xe ô tô, bước đầu tiên quan trọng khi thực hiện cách tháo máy phát điện.
Sử dụng cờ lê phù hợp để nới lỏng đai ốc trên cọc âm của ắc quy. Sau khi nới lỏng, hãy tháo cáp âm ra khỏi cọc ắc quy và đặt nó ở vị trí an toàn, không tiếp xúc với bất kỳ bộ phận kim loại nào của xe để đảm bảo không có dòng điện chạy qua.
Bước 2: Tháo Cáp Và Giắc Nối Máy Phát
Sau khi đã ngắt nguồn điện chính, bước tiếp theo là ngắt kết nối điện trực tiếp với máy phát điện. Điều này bao gồm việc tháo cáp nguồn và giắc cắm tín hiệu.
Tháo Cáp Nguồn Máy Phát
Cáp nguồn của máy phát điện thường được nối trực tiếp với ắc quy và có một nắp bảo vệ chống ngắn mạch ở cực. Hãy cẩn thận tháo nắp bảo vệ này trước.
Sơ đồ bố trí nắp chống ngắn mạch bảo vệ cực điện trên máy phát điện ô tô.
Tiếp theo, sử dụng cờ lê để nới lỏng đai ốc bắt cáp máy phát và tháo cáp ra. Đảm bảo cáp không chạm vào bất kỳ phần kim loại nào của xe sau khi tháo để tránh sự cố không mong muốn.
Quy trình tháo cáp điện nối từ máy phát điện đến ắc quy, một bước thiết yếu trong việc tháo máy phát điện.
Tháo Giắc Nối Máy Phát
Bên cạnh cáp nguồn, máy phát điện còn có một giắc nối điện nhỏ hơn để truyền tín hiệu điều khiển và thông tin về trạng thái hoạt động.
Minh họa cách tháo giắc nối điện từ máy phát điện, đảm bảo an toàn trong quá trình tháo máy phát điện.
Cẩn thận ấn hoặc kéo lẫy khóa của giắc nối và nhẹ nhàng rút giắc ra khỏi máy phát. Đảm bảo không làm gãy các lẫy hoặc chân giắc trong quá trình thao tác.
Bước 3: Tháo Máy Phát Khỏi Động Cơ
Sau khi tất cả các kết nối điện đã được ngắt, bạn có thể tiến hành tháo máy phát điện ra khỏi vị trí gắn trên động cơ. Bước này yêu cầu nới lỏng dây đai và các bu lông giữ.
Nới Lỏng Đai Dẫn Động
Đai dẫn động là bộ phận truyền lực quay từ động cơ đến puly máy phát. Để tháo máy phát, bạn cần nới lỏng độ căng của đai. Đối với các loại xe có puly căng đai tự động, việc này thường đơn giản hơn.
Kỹ thuật nới lỏng bu lông và tháo đai dẫn động khỏi máy phát điện ô tô.
Nới lỏng bu lông lắp máy phát và bu lông điều chỉnh độ căng của đai (nếu có). Sau đó, đẩy máy phát về phía động cơ để làm chùng đai và tháo đai dẫn động ra. Chú ý không dùng đai để kéo máy phát, điều này có thể làm hỏng đai.
Tháo Máy Phát Ra Khỏi Giá Đỡ
Sau khi đai dẫn động đã được tháo, bạn sẽ cần tháo các bu lông còn lại đang giữ máy phát vào giá đỡ trên động cơ. Đôi khi, máy phát có thể ăn khớp rất chặt với bạc định vị, gây khó khăn khi tháo.
Kỹ thuật lắc nhẹ máy phát điện để tách nó ra khỏi vị trí giá đỡ, giúp quá trình tháo rời dễ dàng hơn.
Nếu gặp tình huống này, hãy nhẹ nhàng lắc máy phát lên xuống hoặc sang hai bên để nới lỏng bạc định vị và giúp nó dễ dàng được lấy ra. Cần cẩn thận để không làm rơi hoặc va đập mạnh máy phát.
Cách Tháo Với Máy Phát Không Có Puly Căng Đai
Đối với một số loại động cơ, chẳng hạn như động cơ 1NZ-FE, máy phát điện không có puly căng đai riêng biệt. Lực căng của đai dẫn động được điều chỉnh bằng cách dịch chuyển các bộ phận phụ trợ bằng một cần.
Hướng dẫn tháo máy phát điện trên ô tô không sử dụng puly căng đai tự động.
Trong trường hợp này, bạn cần nới lỏng bu lông bắt máy phát và bu lông dùng để điều chỉnh độ căng đai. Sau đó, dùng tay đẩy máy phát về phía động cơ để làm chùng dây đai và tháo ra. Luôn thao tác cẩn thận để tránh làm hư hỏng dây đai.
Bước 4: Tháo Puly Máy Phát
Sau khi máy phát đã được tháo rời khỏi xe, việc tháo puly là cần thiết nếu bạn muốn tiếp cận các bộ phận bên trong để kiểm tra hoặc thay thế. Puly thường được giữ chặt bằng một đai ốc hãm.
Sử dụng dụng cụ chuyên dụng SST để cố định puly máy phát điện trước khi tháo.
Sử dụng dụng cụ chuyên dụng SST (Special Service Tool) để cố định puly và trục rotor. Đầu tiên, lắp SST1-A và SST1-B lên đầu trục puly, siết chặt với mô-men xoắn tiêu chuẩn (ví dụ: 39.2 N-m) để giữ chặt trục. Sau đó, gá máy phát lên ê-tô bằng dụng cụ SST2 để cố định.
Gá máy phát điện lên ê-tô để tháo puly, đảm bảo ổn định và an toàn trong quá trình làm việc.
Khi máy phát đã được gá chắc chắn, sử dụng SST1-A để quay theo chiều kim đồng hồ, nới lỏng đai ốc hãm puly. Việc này cần lực và sự cẩn thận để không làm trượt hoặc hư hỏng đai ốc.
Quy trình nới lỏng đai ốc hãm puly máy phát điện bằng dụng cụ chuyên dụng.
Cuối cùng, tháo máy phát ra khỏi SST2. Giữ SST1-B và quay SST1-A theo chiều kim đồng hồ để nới lỏng và tháo các dụng cụ chuyên dụng ra. Lúc này, đai ốc hãm puly và puly máy phát có thể dễ dàng được tháo rời.
Thực hiện tháo máy phát điện khỏi dụng cụ giữ SST2 sau khi đã nới lỏng puly.
Bước 5: Tháo Cụm Rotor Máy Phát
Sau khi puly đã được tháo, bước tiếp theo là tháo cụm rotor ra khỏi thân máy phát. Thân sau của máy phát thường được ăn khớp với rotor bằng vòng bi, do đó cần có phương pháp tháo đặc biệt.
Tháo Thân Sau Máy Phát
Để tách thân sau, bạn sẽ cần sử dụng dụng cụ SST có vấu móc. Móc vấu của dụng cụ vào các điểm được thiết kế trên thân sau và kéo nhẹ nhàng để tách nó ra. Việc này giúp giảm thiểu rủi ro làm hỏng các vòng bi hoặc các bộ phận khác.
Kỹ thuật tháo thân sau của máy phát điện bằng dụng cụ chuyên dụng SST.
Tháo Cụm Rotor Ra Khỏi Thân Stato
Khi thân sau đã được tháo, cụm rotor sẽ được lộ ra. Để tháo rotor ra khỏi thân stato, bạn có thể dùng một chiếc búa nhỏ gõ nhẹ vào đầu trục rotor.
Hướng dẫn tháo cụm rotor máy phát điện khỏi thân stato bằng cách dùng búa và giẻ bảo vệ.
Lưu ý quan trọng là phải trải một tấm giẻ hoặc vật liệu mềm bên dưới trước khi gõ để tránh làm rơi và hư hỏng rotor. Việc gõ cần thực hiện một cách dứt khoát nhưng nhẹ nhàng để tránh biến dạng trục hoặc các chi tiết khác của rotor.
Kiểm Tra Các Chi Tiết Sau Khi Tháo Rời
Sau khi máy phát điện đã được tháo rời hoàn toàn và tách ra các bộ phận chính, việc kiểm tra kỹ lưỡng từng chi tiết là vô cùng quan trọng. Quy trình này giúp xác định nguyên nhân gây hỏng hóc và quyết định cần thay thế hay sửa chữa bộ phận nào.
Tổng quan các bộ phận cần kiểm tra trên máy phát điện sau khi tháo rời, bao gồm stator, rotor và bộ chỉnh lưu.
Các bộ phận cần được kiểm tra bao gồm stato, cụm rotor, bộ chỉnh lưu và giá đỡ chổi than. Mỗi phần có phương pháp kiểm tra riêng biệt để đảm bảo phát hiện chính xác mọi vấn đề.
Kiểm Tra Stator Của Máy Phát
Stator là bộ phận đứng yên, chứa các cuộn dây phát ra dòng điện xoay chiều. Việc kiểm tra stato tập trung vào tính thông mạch và khả năng cách điện của các cuộn dây.
Kiểm Tra Thông Mạch Các Đầu Dây
Sử dụng đồng hồ vạn năng ở thang đo điện trở, đo thông mạch giữa các dây pha với nhau và giữa các dây pha với dây trung hòa (nếu có). Nếu đồng hồ báo có điện trở và thông mạch, điều đó cho thấy cuộn dây không bị đứt hoặc hở mạch. Nếu không có thông mạch, cuộn dây đã bị hỏng và cần thay thế stato.
Quy trình kiểm tra thông mạch cuộn dây stator của máy phát điện bằng đồng hồ vạn năng.
Kiểm Tra Cách Điện Các Đầu Dây Pha Với Vỏ
Tiếp tục sử dụng đồng hồ vạn năng ở thang đo điện trở để kiểm tra cách điện giữa các đầu dây pha và vỏ stato. Đồng hồ nên báo không có điện trở (mạch hở) giữa các đầu dây và vỏ. Nếu có điện trở, điều đó có nghĩa là lớp cách điện đã bị hỏng, gây ra hiện tượng ngắn mạch hoặc rò rỉ điện. Trong trường hợp này, stato cần được thay thế để đảm bảo an toàn và hiệu suất.
Kiểm tra cách điện cuộn dây stator với vỏ máy phát điện để phát hiện rò rỉ hoặc ngắn mạch.
Kiểm Tra Cụm Rotor Máy Phát
Rotor là trái tim quay của máy phát điện, tạo ra từ trường cần thiết. Việc kiểm tra rotor tập trung vào cổ góp, tính thông mạch của cuộn dây kích từ và khả năng cách điện.
Kiểm Tra Bằng Quan Sát Cổ Góp
Cổ góp là nơi chổi than tiếp xúc để truyền dòng điện kích từ. Kiểm tra cổ góp bằng mắt thường để phát hiện các vết bẩn, cháy xém hoặc rỗ do tia lửa điện gây ra. Những hư hỏng này có thể ảnh hưởng đến khả năng tiếp xúc và giảm hiệu suất phát điện.
Kiểm tra tình trạng cổ góp của rotor máy phát điện, phát hiện bẩn hoặc cháy.
Nếu cổ góp bị bẩn nhẹ, có thể làm sạch bằng giẻ và chổi. Tuy nhiên, nếu mức độ bẩn và cháy nghiêm trọng, hoặc cổ góp bị mòn quá mức, việc thay thế cụm rotor là cần thiết để đảm bảo hoạt động tối ưu.
Kiểm Tra Thông Mạch Giữa Các Cổ Góp
Rotor chứa cuộn dây kích từ, với hai đầu nối vào cổ góp. Sử dụng đồng hồ vạn năng để kiểm tra thông mạch giữa hai vòng cổ góp. Nếu đồng hồ báo thông mạch và có giá trị điện trở nhất định (theo thông số kỹ thuật của nhà sản xuất), cuộn dây kích từ hoạt động bình thường.
Sử dụng đồng hồ vạn năng để kiểm tra thông mạch giữa các cổ góp của rotor máy phát điện.
Nếu không có thông mạch, cuộn dây đã bị hở mạch bên trong. Trong trường hợp này, rotor cần được thay thế.
Kiểm Tra Cách Điện Giữa Cổ Góp Và Rôto
Kiểm tra cách điện giữa cổ góp và phần kim loại của rotor bằng đồng hồ vạn năng. Đồng hồ nên báo không có thông mạch (mạch hở). Nếu có thông mạch, điều này chỉ ra rằng cuộn dây kích từ đã bị ngắn mạch với thân rotor.
Quy trình kiểm tra cách điện giữa cổ góp và rotor để phát hiện ngắn mạch bên trong cuộn dây.
Ngắn mạch sẽ làm giảm hiệu suất phát điện hoặc gây hư hỏng nghiêm trọng hơn. Nếu phát hiện vấn đề về cách điện, cụm rotor cần được thay thế ngay lập tức.
Đo Đường Kính Ngoài Của Cổ Góp
Sử dụng thước kẹp để đo đường kính ngoài của cổ góp. So sánh giá trị đo được với giới hạn mòn tiêu chuẩn của nhà sản xuất. Cổ góp bị mòn quá mức sẽ làm giảm diện tích tiếp xúc với chổi than, ảnh hưởng đến khả năng truyền dòng điện và gây giảm hiệu suất phát điện của máy.
Đo đường kính ngoài của cổ góp rotor máy phát điện bằng thước kẹp, kiểm tra độ mòn.
Nếu đường kính ngoài nằm ngoài giới hạn cho phép, việc thay thế cụm rotor là cần thiết để đảm bảo hiệu quả hoạt động của máy phát.
Kiểm Tra Bộ Chỉnh Lưu Máy Phát
Bộ chỉnh lưu có nhiệm vụ chuyển đổi dòng điện xoay chiều thành một chiều. Kiểm tra các diode trong bộ chỉnh lưu là rất quan trọng để đảm bảo dòng điện đầu ra được ổn định.
Sơ đồ các chân và cấu tạo của bộ chỉnh lưu máy phát điện, xác định các diode.
Bộ chỉnh lưu bao gồm các diode chỉnh bán kỳ dương và bán kỳ âm. Việc xác định đúng các điểm đo P1, P2, P3, P4, B, E, P là cần thiết để thực hiện kiểm tra chính xác.
Kiểm Tra Các Diode Chỉnh Bán Kỳ Dương
Sử dụng đồng hồ VOM (Volta-Ohm-Miliampere) ở chế độ đo diode hoặc điện trở. Nối que đỏ (cực dương của đồng hồ) với cực (+) của bộ chỉnh lưu, sau đó nối que đen với từng cực pha của bộ chỉnh lưu. Đồng hồ nên báo thông mạch (có giá trị điện trở thấp).
Quy trình kiểm tra các diode chỉnh bán kỳ dương của bộ chỉnh lưu máy phát điện bằng đồng hồ VOM.
Sau đó, đổi ngược đầu que của đồng hồ VOM (que đen với cực +, que đỏ với từng cực pha). Đồng hồ nên báo không thông mạch (mạch hở hoặc điện trở rất cao). Nếu một diode không hoạt động theo nguyên tắc này (ví dụ: thông mạch cả hai chiều hoặc không thông mạch chiều nào), nó đã bị hỏng và cần thay thế bộ chỉnh lưu.
Kiểm Tra Các Diode Chỉnh Bán Kỳ Âm
Tương tự, để kiểm tra các diode chỉnh bán kỳ âm, nối một đầu của đồng hồ VOM với cực (-) của bộ chỉnh lưu và đầu kia với từng cực pha.
Hướng dẫn kiểm tra các diode chỉnh bán kỳ âm của bộ chỉnh lưu máy phát điện.
Đổi lại đầu que của đồng hồ VOM để kiểm tra chiều ngược lại. Một diode tốt sẽ chỉ thông mạch theo một hướng và không thông mạch theo hướng ngược lại.
Thực hành kiểm tra bộ chỉnh lưu máy phát điện ô tô trên thực tế, đánh giá tình trạng linh kiện.
Việc kiểm tra thực tế trên bộ chỉnh lưu sẽ giúp bạn đánh giá toàn diện tình trạng của các diode, từ đó đưa ra quyết định sửa chữa hoặc thay thế phù hợp.
Kiểm Tra Giá Đỡ Chổi Than Của Máy Phát
Chổi than là bộ phận tiếp xúc trực tiếp với cổ góp của rotor để truyền dòng điện kích từ. Chúng là những linh kiện hao mòn và cần được kiểm tra định kỳ.
Đo Chiều Dài Của Chổi Than
Sử dụng thước kẹp để đo chiều dài còn lại của chổi than. Lưu ý đo ở phần giữa chổi, nơi thường bị mòn nhiều nhất. So sánh giá trị đo được với tiêu chuẩn tối thiểu do nhà sản xuất quy định.
Đo chiều dài chổi than trên giá đỡ máy phát điện để kiểm tra độ mòn và khả năng tiếp xúc.
Nếu chiều dài chổi than ngắn hơn giới hạn tiêu chuẩn, khả năng tiếp xúc với cổ góp sẽ kém đi, gây ảnh hưởng đến dòng điện chạy qua và làm giảm hiệu suất phát điện của máy. Trong trường hợp này, cần thay thế cả cụm chổi than và giá đỡ để đảm bảo hoạt động ổn định.
Những Vấn Đề Thường Gặp Khi Tháo Máy Phát Điện
Trong quá trình thực hiện cách tháo máy phát điện, người thợ có thể gặp phải một số khó khăn và vấn đề phổ biến. Việc nhận biết và chuẩn bị trước cho những tình huống này sẽ giúp quá trình làm việc diễn ra suôn sẻ hơn.
Một trong những vấn đề thường gặp là các bu lông và đai ốc bị rỉ sét hoặc kẹt chặt, đặc biệt ở những xe cũ hoặc hoạt động trong môi trường ẩm ướt. Điều này đòi hỏi sử dụng chất bôi trơn chuyên dụng hoặc dụng cụ có lực siết mạnh hơn. Ngoài ra, không gian làm việc chật hẹp trong khoang động cơ có thể gây khó khăn trong việc tiếp cận máy phát điện.
Dây đai dẫn động có thể bị quá căng hoặc quá lỏng, khó tháo ra. Nếu không cẩn thận, có thể làm hỏng dây đai hoặc puly. Hơn nữa, việc xác định đúng loại máy phát (có puly căng đai hay không) cũng quan trọng để áp dụng đúng quy trình tháo. Đảm bảo bạn có đầy đủ dụng cụ chuyên dụng (SST) khi cần thiết là yếu tố then chốt để tránh làm hỏng linh kiện.
Lắp Đặt Lại Máy Phát Điện Và Những Lưu Ý Quan Trọng
Sau khi đã hoàn thành việc kiểm tra, sửa chữa hoặc thay thế máy phát điện, quá trình lắp đặt lại cũng cần được thực hiện cẩn thận theo trình tự ngược lại so với lúc tháo. Việc lắp đặt đúng cách sẽ đảm bảo máy phát hoạt động ổn định và an toàn.
Đầu tiên, hãy làm sạch các bề mặt tiếp xúc và ren bu lông để đảm bảo độ bám chắc. Lắp cụm rotor vào stato, sau đó lắp thân sau và puly, siết chặt đai ốc hãm puly theo mô-men xoắn tiêu chuẩn của nhà sản xuất. Tiếp theo, đặt máy phát vào vị trí giá đỡ trên động cơ, siết các bu lông giữ một cách chắc chắn.
Lắp dây đai dẫn động và điều chỉnh độ căng của đai theo khuyến nghị của nhà sản xuất. Độ căng đai không đúng có thể gây trượt hoặc làm hỏng dây đai và bạc đạn. Cuối cùng, kết nối giắc điện và cáp nguồn máy phát, sau đó lắp cáp âm ắc quy. Sau khi hoàn tất, hãy khởi động xe và kiểm tra đèn báo ắc quy trên bảng điều khiển để đảm bảo hệ thống nạp hoạt động bình thường. Nếu đèn báo vẫn sáng, cần kiểm tra lại toàn bộ quy trình và các kết nối.
Quá trình lắp đặt đòi hỏi sự tỉ mỉ để tránh bất kỳ lỏng lẻo nào có thể dẫn đến rung lắc hoặc hư hỏng. Việc tham khảo sách hướng dẫn sửa chữa của xe cụ thể sẽ cung cấp thông số mô-men xoắn chính xác và các lưu ý đặc biệt cho từng dòng xe.
Thực hiện đúng quy trình không chỉ kéo dài tuổi thọ của máy phát mà còn đảm bảo an toàn cho người sử dụng và các hệ thống khác trên xe. Luôn ưu tiên sử dụng linh kiện chất lượng cao nếu cần thay thế.
Với hơn 20 năm kinh nghiệm trong lĩnh vực gia công cơ khí, Cơ khí Quốc Cường chuyên cung cấp các giải pháp và linh kiện chất lượng cao, bao gồm cả các loại ốc vít và phụ tùng cơ khí chính xác, đảm bảo độ tin cậy và hiệu suất cho mọi hệ thống cơ khí trên xe ô tô của bạn.
Việc nắm vững cách tháo máy phát điện không chỉ giúp bạn chủ động trong việc bảo dưỡng và sửa chữa xe ô tô mà còn nâng cao hiểu biết về hệ thống điện phức tạp của phương tiện. Từ việc chuẩn bị dụng cụ, tuân thủ các bước an toàn cơ bản, cho đến quy trình tháo lắp chi tiết và kiểm tra từng bộ phận, mọi giai đoạn đều đòi hỏi sự tỉ mỉ và chuyên nghiệp. Thực hiện đúng các hướng dẫn này sẽ đảm bảo máy phát điện của bạn được xử lý một cách chính xác, góp phần duy trì hiệu suất hoạt động ổn định và kéo dài tuổi thọ cho chiếc xe của bạn.
