Cách Tháo Mâm Cặp Máy Tiện CNC Chuẩn Kỹ Thuật

Thao tác cách tháo mâm cặp máy tiện là một quy trình kỹ thuật quan trọng, đòi hỏi sự am hiểu sâu sắc và cẩn trọng để đảm bảo an toàn vận hành cũng như duy trì hiệu suất máy. Mâm cặp, với vai trò cố định phôi, là trái tim của mọi hoạt động gia công cơ khí chính xác. Việc tháo lắp đúng cách không chỉ giúp bảo dưỡng định kỳ mà còn là yếu tố then chốt để kéo dài tuổi thọ thiết bị và tối ưu hiệu suất sản xuất. Bài viết này sẽ đi sâu vào từng khía cạnh của quy trình tháo mâm cặp, từ chuẩn bị dụng cụ đến các bước thực hiện chi tiết và kinh nghiệm lựa chọn mâm cặp, mang đến cái nhìn toàn diện cho người vận hành máy tiện CNC.

Mâm Cặp Máy Tiện CNC: Cấu Tạo, Chức Năng Và Các Loại Phổ Biến

Mâm cặp (Chuck) là một thiết bị kẹp cơ khí thiết yếu, được thiết kế chuyên biệt để giữ chặt và định vị phôi gia công trên máy tiện CNC. Chức năng chính của nó là đảm bảo phôi được cố định chắc chắn, không bị rung động hay lệch tâm trong suốt quá trình cắt gọt, từ đó đạt được độ chính xác và chất lượng bề mặt mong muốn. Mâm cặp hoạt động dựa trên cơ chế kẹp đối xứng xuyên tâm, sử dụng các chấu kẹp di chuyển đồng bộ hoặc độc lập để giữ phôi.

Cấu Tạo Và Nguyên Lý Hoạt Động Cơ Bản Của Mâm Cặp

Cấu tạo cơ bản của mâm cặp bao gồm thân mâm cặp, các chấu kẹp, cơ cấu truyền động (trục vít, bánh răng côn hoặc hệ thống thủy lực/khí nén) và cơ cấu lắp đặt vào trục chính máy tiện. Thân mâm cặp thường được làm từ thép hợp kim chịu mài mòn cao, đảm bảo độ cứng vững và ổn định. Các chấu kẹp là bộ phận tiếp xúc trực tiếp với phôi, được thiết kế để có thể thay đổi linh hoạt hoặc điều chỉnh vị trí. Nguyên lý hoạt động chủ yếu dựa trên việc chuyển đổi chuyển động quay hoặc tịnh tiến của cơ cấu truyền động thành lực kẹp hướng tâm, ép chặt phôi vào tâm quay. Sự đồng tâm của mâm cặp quyết định độ chính xác gia công của sản phẩm.

Phân Loại Các Loại Mâm Cặp Máy Tiện CNC

Trên thị trường hiện nay, có nhiều loại mâm cặp khác nhau, mỗi loại phù hợp với những yêu cầu gia công cụ thể về hình dạng, kích thước và độ chính xác của chi tiết. Sự đa dạng này cho phép người sử dụng tối ưu hóa quá trình sản xuất.

Mâm Cặp 2 Chấu

Mâm cặp 2 chấu thường sử dụng cơ cấu truyền lực qua trục vít đai ốc, cho phép chấu kẹp di chuyển xuyên tâm hoặc không xuyên tâm. Kích thước tiêu chuẩn phổ biến bao gồm 150, 200, 250, 300 và 375mm. Loại mâm cặp này đặc biệt hiệu quả khi gia công các chi tiết có hình dạng không đối xứng hoặc yêu cầu định vị đặc biệt, mang lại sự linh hoạt cho các tác vụ gia công phức tạp.
mâm cặp máy tiện cnc

Mâm Cặp 3 Chấu

Mâm cặp 3 chấu là loại phổ biến nhất, được ưa chuộng nhờ khả năng gá lắp nhanh chóng và dễ dàng. Cả ba chấu di chuyển đồng bộ, tạo lực kẹp định tâm chính xác cho chi tiết gia công, đặc biệt là các phôi hình tròn. Loại này lý tưởng cho sản xuất hàng loạt các chi tiết kích thước nhỏ và vừa, hoặc trong các lô sản phẩm đơn chiếc yêu cầu độ chính xác cao. Nó được sử dụng rộng rãi trên máy tiện CNC để kẹp các phôi trụ tròn.

Mâm Cặp 4 Chấu

Mâm cặp 4 chấu nổi bật với khả năng điều chỉnh độc lập từng chấu kẹp. Tính năng này cho phép gia công các phôi có hình dạng không đều, trục lệch tâm hoặc các chi tiết đòi hỏi độ chính xác định vị cao. Sự linh hoạt trong điều chỉnh giúp người vận hành dễ dàng căn chỉnh phôi phức tạp, mở rộng phạm vi ứng dụng của máy tiện.

Collet Chuck (Mâm Cặp Collet)

Collet chuck được đánh giá cao về độ chính xác vượt trội. Loại mâm cặp này thích hợp để kẹp các phôi hình vuông, hình tròn hoặc hình lục giác có đường kính nhỏ và yêu cầu độ chính xác cao. Đây là lựa chọn lý tưởng cho các ứng dụng gia công chi tiết tinh xảo, nơi mà sai số nhỏ nhất cũng có thể ảnh hưởng đến chất lượng sản phẩm cuối cùng. Collet chuck đảm bảo lực kẹp đồng đều, giảm thiểu biến dạng phôi.

Mâm Cặp Thủy Lực/Khí Nén

Ngoài các loại trên, mâm cặp thủy lực hoặc khí nén cũng rất phổ biến trong gia công CNC hiện đại. Chúng sử dụng áp suất dầu hoặc khí để kẹp phôi tự động, mang lại lực kẹp lớn, ổn định và có thể điều chỉnh dễ dàng. Loại này tăng tốc độ thay phôi và giảm sức lao động, đặc biệt phù hợp cho sản xuất hàng loạt với năng suất cao. Các hệ thống này thường tích hợp cảm biến để giám sát lực kẹp, tăng cường an toàn vận hành.

Hướng Dẫn Chi Tiết Cách Tháo Mâm Cặp Máy Tiện CNC

Quy trình tháo mâm cặp máy tiện CNC đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt các bước kỹ thuật để đảm bảo an toàn cho người vận hành và tránh hư hại cho máy. Thực hiện đúng cách sẽ giúp quá trình bảo dưỡng, sửa chữa hoặc thay thế mâm cặp diễn ra suôn sẻ và hiệu quả.

Bước 1: Chuẩn Bị Dụng Cụ Và Đảm Bảo An Toàn Lao Động

Trước khi bắt đầu bất kỳ thao tác nào, việc chuẩn bị đầy đủ dụng cụ và trang bị bảo hộ là vô cùng quan trọng. Bạn cần có bộ lục giác phù hợp với kích thước ốc vít trên mâm cặp, một chiếc búa nhỏ (ưu tiên búa cao su hoặc búa đồng để tránh làm hỏng bề mặt), dầu bôi trơn chuyên dụng, và khăn sạch. Đặc biệt, kính bảo hộ và găng tay là những trang bị bắt buộc để bảo vệ mắt và tay khỏi các mảnh vụn hoặc dầu mỡ. Đảm bảo khu vực làm việc sạch sẽ, đủ ánh sáng và không có vật cản.

Bước 2: Tắt Nguồn Điện Hoàn Toàn Của Máy Tiện CNC

An toàn là ưu tiên hàng đầu. Bạn phải tắt hoàn toàn nguồn điện của máy tiện CNC trước khi tiến hành tháo mâm cặp. Điều này bao gồm việc ngắt cầu dao chính hoặc rút phích cắm điện, tuân thủ các quy trình lock-out/tag-out (khóa/treo thẻ) của nhà máy. Việc này nhằm ngăn chặn máy khởi động ngẫu nhiên, loại bỏ mọi rủi ro về điện giật hoặc chuyển động không mong muốn của trục chính. Đối với mâm cặp thủy lực/khí nén, cần xả hết áp suất trong hệ thống.

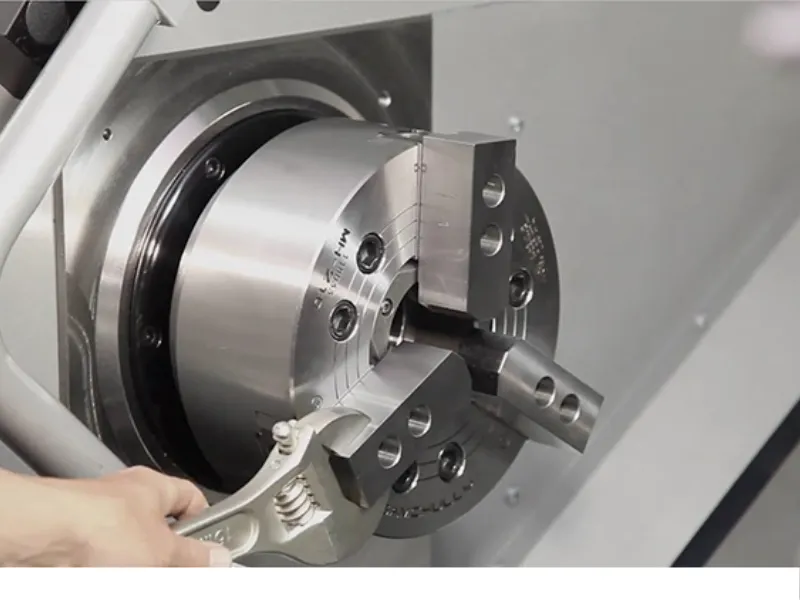

cách tháo mâm cặp máy tiện cnc

Bước 3: Tháo Các Ốc Cố Định Mâm Cặp

Sử dụng bộ lục giác đã chuẩn bị để nới lỏng và tháo tất cả các ốc cố định trên mâm cặp. Hãy chắc chắn rằng bạn chọn đúng kích cỡ lục giác để tránh làm tròn cạnh ốc hoặc làm hỏng mâm cặp. Khi tháo, hãy giữ các ốc vít theo thứ tự hoặc đặt chúng vào một khay riêng biệt để dễ dàng lắp lại. Nếu ốc bị kẹt, có thể dùng một chút dầu chống rỉ sét và đợi vài phút trước khi thử lại, nhưng tránh dùng lực quá mạnh.

Bước 4: Nới Lỏng Mâm Cặp Khỏi Trục Chính

Sau khi các ốc cố định đã được tháo, mâm cặp vẫn có thể bám chặt vào mặt bích trục chính do ma sát hoặc lực hút chân không. Sử dụng búa nhỏ (tốt nhất là búa cao su hoặc búa đồng để không làm hỏng bề mặt) gõ nhẹ nhàng từ phía dưới hoặc từ các cạnh của mâm cặp. Hãy gõ đều và tuần tự xung quanh chu vi để mâm cặp từ từ tách ra khỏi trục chính. Tránh gõ mạnh vào một điểm duy nhất, điều này có thể gây biến dạng hoặc hư hỏng. Đối với mâm cặp lớn, có thể cần sử dụng thiết bị nâng chuyên dụng để hỗ trợ.

Bước 5: Gỡ Mâm Cặp Ra Khỏi Trục Chính

Khi mâm cặp đã được nới lỏng hoàn toàn, từ từ gỡ nó ra khỏi trục chính. Đây là bước đòi hỏi sự khéo léo và cẩn thận cao độ, đặc biệt với mâm cặp nặng. Đảm bảo không làm rơi hoặc va đập mâm cặp, điều này có thể gây hỏng hóc nghiêm trọng cho cả mâm cặp và trục chính máy. Nếu mâm cặp quá nặng, hãy sử dụng pa lăng hoặc thiết bị nâng hạ an toàn để di chuyển nó đến vị trí bảo dưỡng hoặc lưu trữ. Giữ mâm cặp thẳng đứng hoặc đặt trên một bề mặt phẳng, ổn định để tránh biến dạng.

Bước 6: Vệ Sinh Và Bảo Trì Chi Tiết

Mục đích chính của việc tháo mâm cặp thường là để thực hiện bảo dưỡng. Sau khi tháo, hãy dùng khăn sạch và dung dịch tẩy rửa chuyên dụng để lau chùi kỹ lưỡng toàn bộ các chi tiết của mâm cặp, bao gồm các rãnh trượt, chấu kẹp, và cơ cấu truyền động. Kiểm tra xem có dấu hiệu mài mòn, nứt vỡ hay hư hỏng nào không. Bôi dầu bôi trơn chuyên dụng vào các bộ phận chuyển động để giảm ma sát, chống gỉ sét và đảm bảo hoạt động trơn tru. Việc bảo dưỡng định kỳ giúp kéo dài tuổi thọ của mâm cặp và duy trì độ chính xác của máy tiện CNC. Chú ý bôi trơn đúng loại dầu và lượng dầu theo khuyến nghị của nhà sản xuất.

Bước 7: Lắp Lại Mâm Cặp Lên Trục Chính

Sau khi vệ sinh và bảo trì, tiến hành lắp lại mâm cặp lên trục chính theo trình tự ngược lại. Đảm bảo mâm cặp được đặt thẳng hàng và khớp hoàn toàn với mặt bích trục chính. Vặn các ốc cố định chắc chắn theo trình tự chéo để đảm bảo lực kẹp phân bố đều. Tuyệt đối không vặn quá chặt, điều này có thể làm biến dạng mâm cặp hoặc mặt bích. Sử dụng cờ lê lực (torque wrench) nếu có khuyến nghị về momen xoắn từ nhà sản xuất để đảm bảo độ chặt tiêu chuẩn.

Bước 8: Kiểm Tra Hoạt Động Và Độ Chính Xác

Sau khi lắp đặt hoàn tất, bật nguồn máy tiện CNC và thực hiện kiểm tra hoạt động. Đầu tiên, cho trục chính quay ở tốc độ thấp để kiểm tra xem mâm cặp có quay êm ái, cân bằng hay không. Quan sát xem có tiếng ồn lạ, rung động bất thường hoặc hiện tượng lắc lư nào không. Tiếp theo, kiểm tra độ chính xác của mâm cặp bằng cách kẹp một phôi chuẩn và đo độ đảo (runout) bằng đồng hồ so. Nếu phát hiện bất kỳ lỗi nào như độ đảo vượt quá giới hạn cho phép, hãy tắt máy ngay lập tức và kiểm tra lại quá trình lắp đặt để khắc phục sự cố. Việc này đảm bảo chất lượng gia công và an toàn lao động.

Kinh Nghiệm Lựa Chọn Mâm Cặp Máy Tiện CNC Cho Người Mới Bắt Đầu

Việc lựa chọn mâm cặp phù hợp là yếu tố then chốt quyết định hiệu suất và chất lượng gia công. Đối với những người mới, việc này có thể gặp nhiều khó khăn. Dưới đây là những kinh nghiệm quan trọng từ Cơ khí Quốc Cường giúp bạn đưa ra quyết định thông minh khi mua mâm cặp máy tiện CNC.

Chọn Mâm Cặp Dựa Trên Số Chấu Kẹp Và Hình Dạng Phôi

Yếu tố đầu tiên cần xem xét là hình dáng của chi tiết gia công.

• Mâm cặp 2 chấu: Thích hợp cho các chi tiết có hình dạng không đối xứng hoặc yêu cầu kẹp đặc biệt.
• Mâm cặp 3 chấu: Phổ biến nhất cho phôi tròn, mang lại khả năng định tâm nhanh và chính xác.
• Mâm cặp 4 chấu: Lý tưởng cho phôi vuông, hình chữ nhật hoặc các chi tiết có tâm lệch, vì mỗi chấu có thể điều chỉnh độc lập.
• Collet chuck: Đảm bảo độ chính xác cao nhất cho các phôi nhỏ, đặc biệt là phôi trụ tròn, vuông hoặc lục giác.

Việc hiểu rõ loại phôi bạn thường xuyên gia công sẽ giúp thu hẹp lựa chọn và tối ưu hóa hiệu quả.

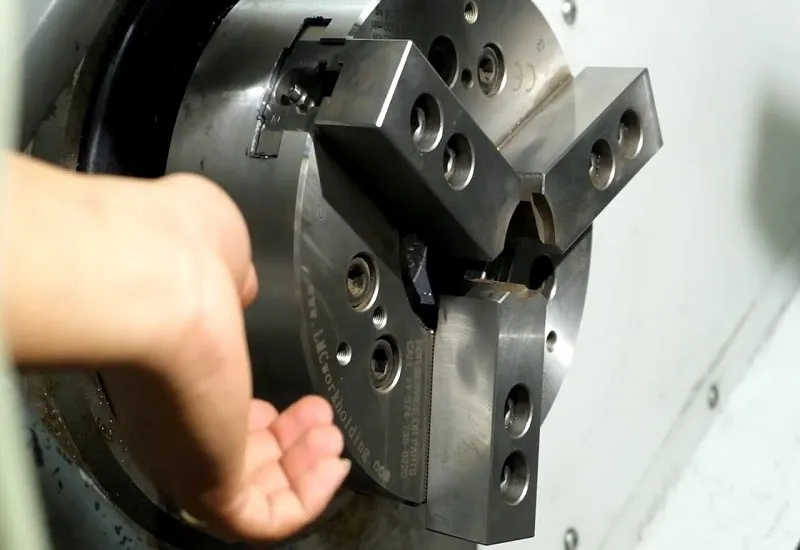

mâm cặp cần lưu ý

Xem Xét Khoảng Kẹp Và Đường Kính Mâm Cặp

Khoảng kẹp của mâm cặp phải phù hợp với dải kích thước của các chi tiết mà bạn dự định gia công. Mỗi mâm cặp có một đường kính danh định (ví dụ 6 inch, 8 inch, 10 inch), và khoảng kẹp tối thiểu/tối đa tương ứng. Thông tin này thường được cung cấp rõ ràng trong catalogue của nhà sản xuất. Hãy đảm bảo khoảng kẹp của mâm cặp có thể chứa được cả phôi nhỏ nhất và lớn nhất bạn cần gia công, đồng thời vẫn giữ được độ cứng vững cần thiết.

Lựa Chọn Kiểu Chấu Kẹp Phù Hợp Với Ứng Dụng

Có nhiều kiểu chấu kẹp khác nhau, mỗi loại có ưu nhược điểm riêng:

• Chấu kẹp lật (Reversible jaws): Có thể đảo chiều để kẹp phôi từ bên trong hoặc bên ngoài, tăng tính linh hoạt. Đây là lựa chọn được đánh giá cao nhờ khả năng thích ứng với nhiều loại chi tiết.
• Chấu kẹp mềm (Soft jaws): Có thể gia công lại để phù hợp chính xác với hình dạng của từng phôi cụ thể, lý tưởng cho các ứng dụng yêu cầu độ chính xác cao hoặc khi gia công các vật liệu dễ hư hại.
• Chấu kẹp cứng (Hard jaws): Bền bỉ, chống mài mòn tốt, phù hợp cho gia công thô và kẹp các vật liệu cứng.
• Chấu kẹp đặc biệt (Specialty jaws): Được thiết kế cho các hình dạng phôi độc đáo hoặc các yêu cầu kẹp đặc thù.

Kiểm Tra Kích Thước Và Kiểu Lắp Đặt Của Mâm Cặp

Mâm cặp phải tương thích hoàn toàn với trục chính của máy tiện CNC về kiểu lắp đặt. Các kiểu lắp phổ biến bao gồm:

• Lắp mặt bích (A-type): Sử dụng một mặt bích trung gian.
• Lắp camlock (D-type): Phổ biến, nhanh chóng và dễ tháo lắp.
• Lắp ren (C-type): Thường thấy trên các máy tiện truyền thống hơn.

Thông tin về kiểu lắp đặt thường được ghi chi tiết trong hướng dẫn sử dụng máy hoặc catalogue mâm cặp. Nếu không tìm thấy mâm cặp có kiểu lắp đặt tương thích trực tiếp, bạn hoàn toàn có thể tự chế tạo hoặc đặt gia công một mặt bích chuyển đổi để đảm bảo khả năng tương thích.

Yếu Tố Nguồn Gốc Và Thương Hiệu

Việc lựa chọn mâm cặp từ các thương hiệu uy tín, có nguồn gốc rõ ràng là rất quan trọng. Các nhà sản xuất danh tiếng thường đảm bảo chất lượng vật liệu, độ chính xác gia công và độ bền của sản phẩm. Một mâm cặp chất lượng tốt sẽ hoạt động ổn định, ít xảy ra sự cố và mang lại hiệu quả kinh tế lâu dài, giảm thiểu thời gian chết của máy. Tham khảo ý kiến từ các chuyên gia hoặc những người có kinh nghiệm trong ngành cũng là một cách tốt để đưa ra lựa chọn sáng suốt.

Cân Nhắc Giữa Mâm Cặp Thủy Lực/Khí Nén Và Mâm Cặp Cơ Khí

• Mâm cặp cơ khí: Thường có giá thành thấp hơn, phù hợp cho các ứng dụng gia công đơn chiếc hoặc sản xuất lô nhỏ, nơi không yêu cầu tốc độ thay phôi quá nhanh.
• Mâm cặp thủy lực/khí nén: Cung cấp lực kẹp mạnh mẽ, ổn định, khả năng tự động hóa cao và tốc độ thay phôi nhanh chóng, lý tưởng cho sản xuất hàng loạt với năng suất cao. Tuy nhiên, chi phí đầu tư ban đầu sẽ cao hơn. Việc lựa chọn phụ thuộc vào quy mô sản xuất và ngân sách của bạn.

Kết Luận

Hiểu rõ cách tháo mâm cặp máy tiện và các nguyên tắc liên quan là điều tối quan trọng để đảm bảo an toàn, hiệu quả và độ bền cho máy tiện CNC của bạn. Từ việc chuẩn bị dụng cụ, tuân thủ nghiêm ngặt quy trình tháo lắp, đến việc bảo dưỡng định kỳ và lựa chọn mâm cặp phù hợp, mỗi bước đều góp phần vào chất lượng sản phẩm gia công và tuổi thọ thiết bị. Với hơn 20 năm kinh nghiệm trong lĩnh vực gia công cơ khí, Cơ khí Quốc Cường cam kết mang đến những kiến thức chuyên sâu và giải pháp tối ưu, giúp quý khách hàng tự tin vận hành và bảo trì máy móc của mình một cách chuyên nghiệp nhất.
