Máy hàn điện tử là công cụ không thể thiếu trong nhiều ngành công nghiệp và xưởng cơ khí, đóng vai trò quan trọng trong việc tạo ra các mối nối vững chắc. Tuy nhiên, sự cố máy hàn điện tử mất nguồn là một trong những vấn đề thường gặp, gây gián đoạn công việc và ảnh hưởng đến năng suất. Việc hiểu rõ nguyên nhân và biết cách sửa máy hàn điện tử mất nguồn sẽ giúp người dùng nhanh chóng khắc phục, đảm bảo thiết bị hoạt động ổn định trở lại. Bài viết này của Cơ khí Quốc Cường sẽ cung cấp cái nhìn toàn diện về các dấu hiệu, nguyên nhân phổ biến, quy trình kiểm tra chi tiết và các bước sửa chữa an toàn, chuyên nghiệp, đặc biệt nhấn mạnh về an toàn kỹ thuật trong quá trình thao tác với linh kiện máy hàn điện tử phức tạp. Đây là hướng dẫn thực tế giúp bạn tự tin xử lý sự cố, đồng thời nhận biết khi nào cần tìm đến sự hỗ trợ từ các chuyên gia sửa chữa để đảm bảo hiệu suất và tuổi thọ cho thiết bị.
Dấu Hiệu Nhận Biết Máy Hàn Điện Tử Bị Mất Nguồn
Khi máy hàn điện tử gặp sự cố mất nguồn, thiết bị thường sẽ có những biểu hiện rõ ràng. Việc nhận diện chính xác các dấu hiệu này là bước đầu tiên và quan trọng để xác định vấn đề. Nắm vững những dấu hiệu này giúp bạn khoanh vùng sự cố một cách nhanh chóng.
Đèn Báo Nguồn Không Sáng
Đây là dấu hiệu cơ bản và dễ nhận biết nhất. Khi máy hàn được cắm điện và bật công tắc nhưng đèn báo nguồn (thường là đèn LED) không sáng, điều này cho thấy nguồn điện chưa được cấp vào mạch điều khiển hoặc có lỗi ở phần nguồn cấp chính. Đèn báo nguồn là chỉ thị trực tiếp cho biết máy đã nhận điện hay chưa.
Máy Không Hoạt Động
Khi bật công tắc, máy hàn hoàn toàn im lặng, không có tiếng quạt làm mát quay, không có âm thanh khởi động nhẹ của các linh kiện điện tử. Đây là minh chứng rõ ràng cho việc máy không nhận được năng lượng để bắt đầu hoạt động. Người dùng sẽ không thể thực hiện bất kỳ thao tác hàn nào.
Màn Hình Hiển Thị Không Lên
Đối với các dòng máy hàn điện tử hiện đại có màn hình hiển thị số hoặc đèn báo trạng thái, việc màn hình này không bật sáng hoặc không hiển thị thông số là một dấu hiệu chắc chắn của việc mất nguồn. Màn hình là bộ phận quan trọng để người dùng theo dõi và điều chỉnh các thông số hàn.
Hơi Nóng Phát Ra Từ Máy (Trong Trạng Thái Không Hoạt Động)
Trong một số trường hợp, máy hàn có thể bị nóng lên một cách bất thường dù chưa được sử dụng hoặc chưa khởi động. Hiện tượng này thường xảy ra khi có sự cố chập điện nội bộ, rò rỉ dòng điện hoặc một số linh kiện bị quá tải ngay khi nhận nguồn, nhưng không đủ để bật toàn bộ hệ thống. Nhiệt độ tăng cao là dấu hiệu cảnh báo nguy hiểm.
Nghe Thấy Tiếng Kêu Lạ
Khi cố gắng bật máy, đôi khi bạn có thể nghe thấy những tiếng kêu lạch cạch, tiếng rít nhẹ hoặc tiếng vo ve không bình thường từ bên trong. Những âm thanh này thường cho thấy có sự cố về điện áp, chạm chập, hoặc hư hỏng ở các cuộn cảm, biến áp hoặc tụ điện trong mạch nguồn. Tiếng kêu lạ yêu cầu kiểm tra ngay lập tức.
Nguyên Nhân Phổ Biến Khiến Máy Hàn Điện Tử Mất Nguồn
Máy hàn điện tử mất nguồn có thể do nhiều yếu tố khác nhau, từ những vấn đề đơn giản đến các lỗi phức tạp bên trong mạch điện. Việc xác định đúng nguyên nhân gốc rễ là chìa khóa để thực hiện cách sửa máy hàn điện tử mất nguồn hiệu quả.
Lỗi Kết Nối Nguồn Điện
Đây là nguyên nhân thường gặp và dễ khắc phục nhất. Đôi khi, vấn đề chỉ nằm ở việc phích cắm chưa được cắm chặt vào ổ điện, dây cáp nguồn bị đứt ngầm, hoặc ổ cắm bị hỏng. Một số trường hợp khác là do cầu chì trong phích cắm hoặc aptomat tổng của khu vực cấp điện bị nhảy/đứt. Việc kiểm tra các điểm kết nối này là bước đầu tiên cần làm.
Hư Hỏng Điện Trở Mồi Hoặc Các Điện Trở Khác
Điện trở mồi (starting resistor) có vai trò quan trọng trong việc cấp nguồn khởi động cho mạch điều khiển. Nếu điện trở này bị cháy hoặc hỏng, mạch nguồn chính có thể không được kích hoạt, dẫn đến máy không lên nguồn. Ngoài ra, các điện trở khác trong mạch nguồn cũng có thể bị quá tải và hỏng, làm gián đoạn dòng điện.
Vấn Đề Với Nguồn PCB (Bo Mạch Nguồn)
Bo mạch nguồn (Power Control Board – PCB) là trái tim của hệ thống cấp nguồn. Nó chứa các linh kiện quan trọng như cầu chỉnh lưu, tụ điện, IC nguồn, biến áp xung. Các lỗi thường gặp trên PCB bao gồm:
- Hỏng cầu chỉnh lưu: Cầu chỉnh lưu có nhiệm vụ chuyển đổi dòng xoay chiều (AC) thành dòng một chiều (DC). Nếu một hoặc nhiều diode trong cầu chỉnh lưu bị chập hoặc đứt, nguồn điện DC sẽ không được tạo ra đúng cách.
- Hỏng IC nguồn: IC nguồn là linh kiện quản lý và điều khiển việc cung cấp điện áp cho các bộ phận khác. Khi IC này hỏng, toàn bộ hệ thống nguồn có thể ngừng hoạt động.
- Tụ điện bị phồng/rò rỉ: Tụ lọc nguồn trên PCB có chức năng ổn định điện áp. Nếu tụ bị hỏng, điện áp đầu ra sẽ không ổn định hoặc mất hoàn toàn.
Lỗi Ở Nguồn Thứ Cấp
Nguồn thứ cấp cung cấp các mức điện áp thấp hơn (ví dụ: 24V, 15V) cho các mạch điều khiển, quạt làm mát và các bộ phận phụ trợ khác. Nếu nguồn thứ cấp gặp sự cố (ví dụ: biến áp thứ cấp hỏng, diode chỉnh lưu thứ cấp hỏng, hoặc IC ổn áp thứ cấp lỗi), máy vẫn có thể không hoạt động dù nguồn chính đã có.
Kiểm tra nguyên nhân máy hàn điện tử mất nguồn, tìm ra sự cố
Hư Hỏng Công Tắc Nguồn
Công tắc nguồn là bộ phận đóng/ngắt mạch điện chính. Sau thời gian dài sử dụng, các tiếp điểm bên trong công tắc có thể bị mòn, oxy hóa hoặc chập cháy, khiến nó không còn khả năng dẫn điện đúng cách. Điều này khiến dòng điện không thể đi vào máy.
Quá Tải Hoặc Chập Điện
Máy hàn hoạt động trong môi trường khắc nghiệt hoặc bị quá tải thường xuyên có thể dẫn đến chập mạch bên trong. Một sự cố chập điện lớn có thể làm hỏng các linh kiện quan trọng trong mạch nguồn, gây mất nguồn vĩnh viễn nếu không được sửa chữa. Hệ thống bảo vệ quá tải thường sẽ ngắt mạch, nhưng đôi khi sự cố quá lớn vẫn gây hư hỏng.
Quy Trình Kiểm Tra Máy Hàn Điện Tử Khi Mất Nguồn
Để xác định chính xác nguyên nhân và thực hiện cách sửa máy hàn điện tử mất nguồn, một quy trình kiểm tra bài bản là cần thiết. Luôn đảm bảo an toàn điện trước khi bắt đầu bất kỳ thao tác kiểm tra nào.
Chuẩn Bị Dụng Cụ Và Đảm Bảo An Toàn
Trước khi bắt đầu, hãy chuẩn bị đồng hồ vạn năng (multimeter), tua vít, kìm cắt, kìm nhọn và các dụng cụ cách điện khác. Đảm bảo rằng máy hàn đã được ngắt hoàn toàn khỏi nguồn điện. Sử dụng găng tay cách điện và kính bảo hộ để bảo vệ bản thân khỏi nguy cơ điện giật và các mảnh vỡ.
Kiểm Tra Nguồn Điện Đầu Vào Và Dây Cáp
Bước đầu tiên là kiểm tra xem có điện áp đến máy hàn hay không. Sử dụng đồng hồ vạn năng đo điện áp tại ổ cắm điện. Đảm bảo ổ cắm hoạt động bình thường và điện áp trong dải cho phép. Tiếp theo, kiểm tra dây cáp nguồn của máy hàn xem có bị đứt, sờn, hay có dấu hiệu hư hỏng vật lý nào không. Sử dụng thang đo thông mạch của đồng hồ vạn năng để kiểm tra độ thông suốt của từng sợi dây trong cáp.
Kiểm Tra Công Tắc Nguồn
Đặt đồng hồ vạn năng ở thang đo thông mạch (hoặc X1Ω). Ngắt kết nối máy khỏi nguồn điện hoàn toàn. Tháo vỏ máy và xác định vị trí công tắc nguồn. Đặt hai que đo của đồng hồ vào hai chân đầu vào và đầu ra của công tắc. Bật/tắt công tắc, nếu công tắc hoạt động tốt, đồng hồ sẽ hiển thị thông mạch khi bật và không thông mạch khi tắt.
Kiểm Tra Cầu Chì Và Các Thiết Bị Bảo Vệ Khác
Nhiều máy hàn có cầu chì bảo vệ bên trong. Xác định vị trí cầu chì (thường nằm gần đầu vào nguồn hoặc trên bo mạch chính). Sử dụng đồng hồ vạn năng ở thang đo thông mạch để kiểm tra cầu chì. Nếu cầu chì bị đứt (không thông mạch), đó là dấu hiệu của một sự cố quá dòng. Hãy tìm nguyên nhân gây quá dòng trước khi thay cầu chì mới. Kiểm tra cả các aptomat bảo vệ nếu có.
Kiểm Tra Diode Chỉnh Lưu
Sau khi kiểm tra các bước cơ bản, hãy chuyển sang kiểm tra diode chỉnh lưu. Trên bo mạch nguồn, cầu chỉnh lưu thường là một khối đen lớn có bốn chân. Đặt đồng hồ vạn năng ở thang đo diode hoặc X1Ω. Đo từng cặp chân của diode theo cả hai chiều (thuận và ngược). Một diode tốt sẽ cho một giá trị điện áp rơi (hoặc kim đồng hồ lên ở một chiều) và không thông mạch ở chiều ngược lại. Nếu cả hai chiều đều thông mạch (chập) hoặc không chiều nào lên (đứt), diode đã hỏng.
Kiểm Tra Tụ Lọc Nguồn 300V (Tụ Chính)
Tụ lọc nguồn chính thường là các tụ điện hóa lớn, có điện áp chịu đựng cao (thường là 400-450V). Sau khi ngắt điện, hãy xả hết điện tích trong tụ bằng cách nối ngắn mạch hai chân tụ qua một điện trở vài trăm Ohm (KHÔNG dùng dây dẫn trực tiếp để tránh chập nổ). Sau đó, kiểm tra xem tụ có bị phồng, rò rỉ chất điện môi hay không. Sử dụng chức năng đo điện dung của đồng hồ vạn năng (nếu có) để kiểm tra giá trị điện dung của tụ.
Kiểm Tra IGBT/Mosfet Công Suất
IGBT hoặc Mosfet là các linh kiện bán dẫn công suất cao, đóng vai trò quan trọng trong việc chuyển mạch và tạo ra dòng hàn. Chúng thường được gắn trên tản nhiệt. Để kiểm tra, đặt đồng hồ vạn năng ở thang X10Ω. Đặt que đen vào chân giữa (collector/drain) và que đỏ vào chân trái (gate/base). Kim đồng hồ nên đứng yên. Sau đó, đảo que đỏ sang chân phải (emitter/source). Kim cũng nên đứng yên. Nếu kim nhảy lên ở bất kỳ bước nào, linh kiện này có thể đã bị hỏng.
Kiểm Tra Bo Nguồn Điều Khiển (Bo PCB)
Bo nguồn điều khiển (hoặc bo mạch nguồn phụ) chịu trách nhiệm cung cấp các điện áp thấp hơn cho mạch điều khiển và các chức năng khác. Kiểm tra các linh kiện trên bo này như IC nguồn, diode, tụ điện nhỏ xem có dấu hiệu cháy, nứt hoặc phồng không. Đo điện áp đầu ra của bo nguồn này nếu nó đang hoạt động, để đảm bảo nó cung cấp đúng điện áp yêu cầu (ví dụ: 24V, 15V).

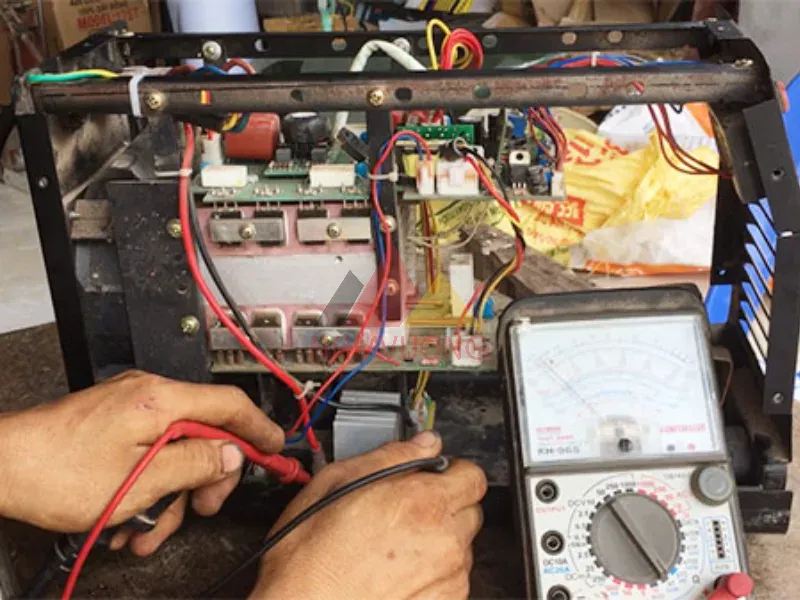

Kỹ thuật viên đang kiểm tra máy hàn điện tử bị mất nguồn bằng đồng hồ vạn năng
Kiểm Tra Các Nguồn Cấp Phụ
Ngoài nguồn chính 300V, máy hàn còn có các nguồn cấp phụ như 24V cho quạt làm mát, 15V cho các mạch điều khiển. Sử dụng đồng hồ vạn năng ở thang đo DCV để kiểm tra điện áp tại các điểm này. Nếu các nguồn cấp phụ này bị thiếu hoặc sai lệch, máy cũng sẽ không khởi động được hoặc hoạt động không ổn định.
Hướng Dẫn Chi Tiết Cách Sửa Máy Hàn Điện Tử Mất Nguồn Tại Nhà
Sau khi đã xác định được nguyên nhân, việc thực hiện cách sửa máy hàn điện tử mất nguồn đòi hỏi sự tỉ mỉ và hiểu biết về điện tử. Luôn ưu tiên an toàn và làm việc trong môi trường khô ráo, thoáng mát.
Nguyên Tắc An Toàn Là Trên Hết
Trước khi chạm vào bất kỳ linh kiện nào bên trong máy, hãy đảm bảo rằng máy đã được ngắt hoàn toàn khỏi nguồn điện. Đặc biệt, các tụ lọc nguồn lớn có thể tích trữ điện áp cao nguy hiểm ngay cả khi máy đã rút phích cắm. Hãy xả hết điện tích trong tụ bằng cách nối ngắn mạch hai chân tụ qua một điện trở công suất lớn (khoảng 1kΩ/10W) trong vài phút. Không bao giờ sử dụng tua vít để nối tắt trực tiếp các chân tụ.
Thay Thế Điện Trở Mồi (Nếu Hỏng)
Nếu kiểm tra cho thấy điện trở mồi bị cháy hoặc đứt, bạn cần thay thế nó.
- Xác định giá trị: Đọc giá trị điện trở trên thân linh kiện hoặc tham khảo sơ đồ mạch (nếu có). Đảm bảo chọn điện trở có cùng giá trị Ohm và công suất (Watt) tương đương.
- Tháo linh kiện cũ: Dùng mỏ hàn và hút thiếc để loại bỏ điện trở cũ ra khỏi bo mạch. Cẩn thận không làm hỏng các đường mạch in xung quanh.
- Lắp điện trở mới: Đặt điện trở mới vào đúng vị trí. Uốn cong chân điện trở và hàn chắc chắn vào các điểm nối trên bo mạch. Cắt bỏ phần chân thừa bằng kìm. Đảm bảo mối hàn sáng bóng, chắc chắn và không bị chập với các mối hàn lân cận.
Sửa Chữa Hoặc Thay Thế Cầu Chỉnh Lưu/Diode
Nếu cầu chỉnh lưu hoặc các diode riêng lẻ bị hỏng, việc thay thế là cần thiết.
- Xác định loại: Cầu chỉnh lưu có thể là một khối liền hoặc gồm bốn diode riêng lẻ. Xác định số hiệu và thông số kỹ thuật (điện áp/dòng điện) của linh kiện hỏng.
- Tháo và lắp: Sử dụng mỏ hàn và hút thiếc để tháo linh kiện hỏng. Khi lắp linh kiện mới, chú ý đến cực tính (+/-) của diode hoặc chiều của cầu chỉnh lưu. Hàn chắc chắn các chân vào bo mạch.
Kiểm Tra Và Sửa Chữa Bo Nguồn PCB
Nếu các linh kiện trên bo nguồn PCB như IC nguồn, tụ điện bị hỏng, cần phải thay thế.
- Xác định linh kiện hỏng: Tìm kiếm các dấu hiệu như IC bị cháy đen, tụ điện bị phồng, rò rỉ.
- Thay thế IC nguồn: Đây là thao tác phức tạp, đòi hỏi kỹ năng hàn tốt và dụng cụ chuyên dụng (máy khò nhiệt nếu là IC dán). Đảm bảo thay thế đúng loại IC và lắp đúng chiều.
- Thay thế tụ điện: Chọn tụ có cùng giá trị điện dung (uF) và điện áp chịu đựng (V). Quan trọng là lắp đúng cực tính (+/-) của tụ điện. Lắp sai cực tính có thể gây nổ tụ.
Thay Thế IGBT/Mosfet (Nếu Hỏng)
Nếu IGBT hoặc Mosfet bị chập hoặc đứt, chúng cần được thay thế.
- Xác định số hiệu: Ghi lại số hiệu của IGBT/Mosfet hỏng để mua linh kiện thay thế chính xác.
- Tháo và lắp: Tháo ốc cố định IGBT/Mosfet vào tản nhiệt. Dùng mỏ hàn để tháo các chân ra khỏi bo mạch. Khi lắp linh kiện mới, bôi một lớp mỏng keo tản nhiệt lên mặt lưng của IGBT/Mosfet trước khi cố định vào tản nhiệt. Hàn chắc chắn các chân vào bo mạch. Đảm bảo không có chập mạch giữa các chân.
Kiểm Tra Lại Các Kết Nối Và Dây Dẫn
Sau khi hoàn tất việc thay thế linh kiện, hãy kiểm tra lại toàn bộ các mối hàn, dây dẫn, và các kết nối. Đảm bảo mọi thứ đều chắc chắn, không có dây nào bị lỏng lẻo hoặc chập vào nhau. Vệ sinh bo mạch nếu có cặn bẩn hoặc mạt kim loại.
Kiểm Tra Sau Sửa Chữa
Khi đã hoàn tất các bước sửa chữa, hãy kiểm tra lại hoạt động của máy một cách an toàn.
- Cắm điện cẩn thận: Cắm máy hàn vào ổ điện có aptomat chống giật. Đứng ở khoảng cách an toàn.
- Quan sát đèn báo và quạt: Bật công tắc nguồn. Quan sát xem đèn báo nguồn có sáng không, quạt làm mát có quay không.
- Đo điện áp đầu ra: Sử dụng đồng hồ vạn năng ở thang đo DCV để kiểm tra điện áp đầu ra của máy hàn (thường là 60-70V không tải) tại hai cực hàn. Nếu kim đồng hồ hiển thị điện áp đúng, có nghĩa là máy đã hoạt động trở lại bình thường.

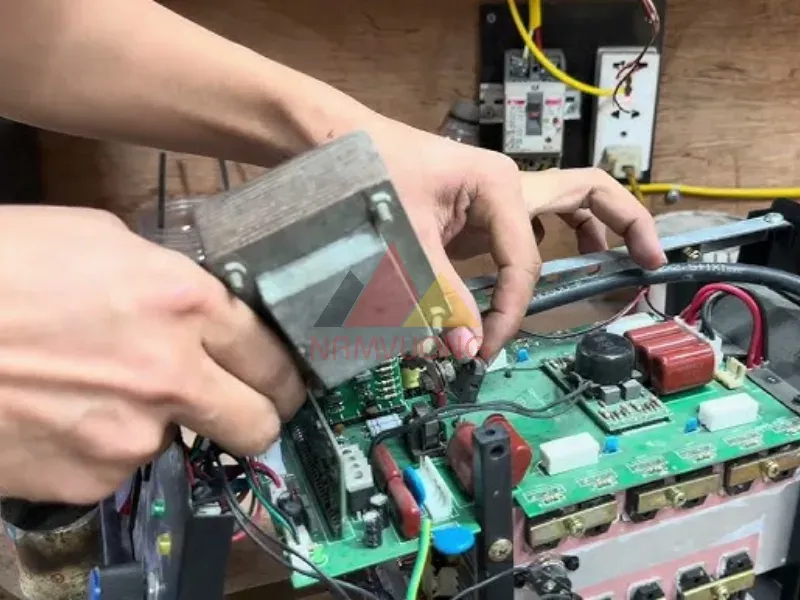

Quy trình sửa chữa linh kiện bên trong máy hàn điện tử khi bị mất nguồn
Quy trình sửa chữa linh kiện bên trong máy hàn điện tử khi bị mất nguồnKhi Nào Nên Gọi Thợ Chuyên Nghiệp
Mặc dù việc tự sửa chữa có thể giúp tiết kiệm chi phí, nhưng có những trường hợp phức tạp đòi hỏi chuyên môn cao. Nếu bạn không có đủ kiến thức, dụng cụ chuyên dụng, hoặc không tự tin vào khả năng của mình, hãy liên hệ với các trung tâm sửa chữa uy tín. Các vấn đề liên quan đến bo mạch chính, vi điều khiển, hoặc các lỗi không xác định rõ ràng nên được giao cho thợ chuyên nghiệp để tránh gây hư hỏng nặng hơn hoặc nguy hiểm cho bản thân.
Máy hàn điện tử là thiết bị phức tạp, việc xử lý các sự cố liên quan đến điện cần được thực hiện cẩn trọng. Hiểu biết về cách sửa máy hàn điện tử mất nguồn sẽ giúp bạn chủ động hơn trong việc bảo trì và vận hành thiết bị. Tuy nhiên, nếu gặp phải các vấn đề vượt quá khả năng, đừng ngần ngại tìm kiếm sự trợ giúp từ những chuyên gia có kinh nghiệm. Tại Cơ khí Quốc Cường, với hơn 20 năm kinh nghiệm trong lĩnh vực cơ khí và đội ngũ 150 nhân viên lành nghề, chúng tôi luôn sẵn sàng cung cấp dịch vụ tư vấn và sửa chữa chuyên nghiệp, đảm bảo máy hàn của bạn hoạt động bền bỉ và hiệu quả.
