Người dùng máy giặt Toshiba thường gặp phải vấn đề đau đầu khi thiết bị ngừng hoạt động đột ngột và hiển thị mã lỗi liên quan đến bộ đếm từ. Bài viết này sẽ hướng dẫn chi tiết cách sửa lỗi đếm từ của máy giặt toshiba, giúp bạn hiểu rõ nguyên nhân và các bước khắc phục hiệu quả. Chúng ta sẽ khám phá sâu về cấu tạo, nguyên lý hoạt động của bộ cảm biến đếm từ, cùng với các bước kiểm tra và sửa chữa mã lỗi E7-4 một cách bài bản. Việc nắm vững kiến thức về bo mạch điều khiển và motor máy giặt là yếu tố then chốt để xử lý sự cố này một cách thành công và bền vững. Đảm bảo quy trình sửa chữa chuyên nghiệp sẽ giữ máy giặt hoạt động ổn định.
Tìm Hiểu Sâu Về Lỗi Đếm Từ (E7-4) Trên Máy Giặt Toshiba
Lỗi đếm từ, thường được biểu thị bằng mã lỗi E7-4 trên các dòng máy giặt Toshiba, là một sự cố phổ biến ảnh hưởng đến khả năng hoạt động của thiết bị. Lỗi này xảy ra khi máy giặt không thể xác định được số vòng quay của mâm giặt hoặc lồng giặt trong quá trình hoạt động. Việc không nhận được tín hiệu chính xác từ bộ phận đếm từ khiến hệ thống điều khiển của máy giặt bị gián đoạn, dẫn đến việc máy ngừng hoạt động để bảo vệ các linh kiện bên trong.
Lỗi Đếm Từ Là Gì?
Lỗi đếm từ là sự cố liên quan đến hệ thống giám sát chuyển động quay của mâm giặt hoặc lồng giặt. Máy giặt cần thông tin về tốc độ và số vòng quay để thực hiện các chu trình giặt, vắt một cách chính xác. Khi tín hiệu này bị sai lệch hoặc mất hoàn toàn, máy sẽ báo lỗi.
Cơ Chế Hoạt Động Của Bộ Đếm Từ
Bộ đếm từ, hay còn gọi là cảm biến Hall, là một linh kiện điện tử nhỏ nhưng vô cùng quan trọng. Cấu tạo cơ bản của nó bao gồm một miếng nam châm và một cảm biến điện tử.
Đối với máy giặt truyền động gián tiếp
Miếng nam châm thường được gắn trên bu li, là bộ phận truyền động từ motor sang mâm giặt thông qua dây curoa. Khi bu li quay, nam châm sẽ đi qua cảm biến, tạo ra các xung tín hiệu.
Đối với máy giặt truyền động trực tiếp Inverter
Nam châm thường được tích hợp dưới nắp đáy của mô tơ. Mô tơ quay kéo theo nam châm, và cảm biến Hall được gắn cố định gần đó sẽ ghi nhận sự thay đổi từ trường, từ đó tính toán số vòng quay.
Cảm biến Hall có nhiệm vụ chuyển đổi sự thay đổi của từ trường thành tín hiệu điện. Các tín hiệu xung này sau đó được gửi về bo mạch điều khiển của máy giặt. Bo mạch sẽ dựa vào số lượng và tần số của các xung này để xác định tốc độ và số vòng quay của mâm giặt hoặc lồng giặt. Khi động cơ quay và bộ đếm từ hoạt động bình thường, bo mạch sẽ liên tục nhận được tín hiệu, giúp máy giặt vận hành trơn tru. Ngược lại, nếu không có tín hiệu hoặc tín hiệu không ổn định, máy giặt sẽ báo lỗi E7-4, cho thấy bộ đếm từ đang gặp vấn đề.
Nguyên Nhân Gây Ra Lỗi Đếm Từ Trên Máy Giặt Toshiba
Việc xác định chính xác nguyên nhân gây ra lỗi đếm từ trên máy giặt Toshiba là bước đầu tiên và quan trọng nhất để khắc phục sự cố một cách hiệu quả. Có nhiều yếu tố khác nhau có thể dẫn đến tình trạng này, từ những hư hỏng đơn giản đến các vấn đề phức tạp hơn liên quan đến các linh kiện điện tử. Hiểu rõ từng nguyên nhân sẽ giúp người dùng hoặc kỹ thuật viên khoanh vùng và xử lý lỗi nhanh chóng.
Hỏng Bộ Phận Đếm Từ (Cảm Biến Hall)
Đây là nguyên nhân trực tiếp và phổ biến nhất gây ra lỗi đếm từ. Cảm biến Hall có thể bị hỏng do nhiều yếu tố. Tuổi thọ sử dụng lâu dài, tác động của môi trường ẩm ướt hoặc nhiệt độ cao có thể làm giảm hiệu suất hoặc khiến cảm biến ngừng hoạt động hoàn toàn. Lỗi này có thể khiến cảm biến không phát ra tín hiệu điện, hoặc tín hiệu phát ra bị sai lệch, không ổn định.
Cấu tạo chi tiết bộ đếm từ (cảm biến Hall) của máy giặt Toshiba giúp nhận diện vòng quay
Nam Châm Bị Hư Hỏng Hoặc Sai Vị Trí
Nam châm đóng vai trò quan trọng trong việc kích hoạt cảm biến Hall. Nếu nam châm bị rơi ra khỏi vị trí gắn kết ban đầu trên bu li hoặc dưới mô tơ, cảm biến sẽ không thể nhận được từ trường cần thiết để tạo ra tín hiệu. Ngoài ra, nam châm có thể bị nứt, vỡ hoặc suy yếu từ tính theo thời gian, làm cho tín hiệu từ trường trở nên quá yếu để cảm biến nhận diện, dẫn đến lỗi đếm từ.
Mô Tơ Máy Giặt Không Quay Hoặc Quay Không Đúng Cách
Mặc dù lỗi đếm từ thường chỉ ra vấn đề với cảm biến, nhưng nếu mô tơ máy giặt không quay hoặc quay không đúng tốc độ, bộ đếm từ cũng sẽ không thể ghi nhận được vòng quay. Mô tơ có thể không hoạt động do lỗi cuộn dây, tụ điện khởi động bị hỏng hoặc các vấn đề khác liên quan đến nguồn điện cấp cho mô tơ. Trong trường hợp này, việc sửa chữa mô tơ sẽ đồng thời khắc phục lỗi đếm từ.
Hư Hỏng Đường Dây Kết Nối
Dây điện kết nối từ cảm biến Hall đến bo mạch điều khiển có thể bị đứt, chập hoặc bị ăn mòn. Điều này thường xảy ra do tác động cơ học, độ ẩm cao, hoặc sự phá hoại của côn trùng và gặm nhấm. Khi đường truyền tín hiệu bị gián đoạn, bo mạch sẽ không nhận được dữ liệu từ bộ đếm từ, dẫn đến lỗi E7-4.
Dấu hiệu hư hỏng dây điện do côn trùng cắn phá, nguyên nhân phổ biến gây lỗi đếm từ Toshiba
Lỗi Bo Mạch Điều Khiển
Bo mạch điều khiển là “bộ não” của máy giặt, chịu trách nhiệm xử lý tất cả các tín hiệu từ các cảm biến và điều khiển hoạt động của các bộ phận khác. Nếu có linh kiện trên bo mạch bị cháy, chập hoặc hư hỏng, đặc biệt là các mạch xử lý tín hiệu từ cảm biến Hall, bo mạch sẽ không thể đọc hoặc giải thích đúng tín hiệu. Điều này có thể gây ra lỗi đếm từ ngay cả khi cảm biến và dây kết nối vẫn hoạt động bình thường.
Tác Động Của Môi Trường và Côn Trùng
Chuột, gián và các loại côn trùng khác thường chui vào bên trong máy giặt để tìm kiếm nơi trú ẩn. Chúng có thể cắn phá các đường dây điện, gây ra hiện tượng chập hoặc đứt mạch. Ngoài ra, bụi bẩn, ẩm mốc tích tụ lâu ngày cũng có thể ảnh hưởng đến hoạt động của cảm biến hoặc các mối nối điện, làm tăng nguy cơ xảy ra lỗi đếm từ.
Quy Trình Khắc Phục Lỗi Đếm Từ Của Máy Giặt Toshiba Chi Tiết
Việc khắc phục lỗi đếm từ (E7-4) trên máy giặt Toshiba đòi hỏi một quy trình kiểm tra và xử lý có hệ thống. Dưới đây là các bước chi tiết để bạn có thể tự kiểm tra hoặc hướng dẫn kỹ thuật viên xử lý vấn đề này. Đảm bảo tuân thủ các quy tắc an toàn điện là yếu tố tiên quyết.
Bước 1: Chuẩn Bị An Toàn và Dụng Cụ
Trước khi bắt đầu bất kỳ thao tác kiểm tra hoặc sửa chữa nào, hãy luôn đảm bảo an toàn tuyệt đối. Rút phích cắm điện của máy giặt ra khỏi ổ cắm để ngắt hoàn toàn nguồn điện. Việc này giúp tránh nguy cơ điện giật và bảo vệ bạn khỏi các rủi ro không đáng có.
Chuẩn bị đầy đủ các dụng cụ cần thiết bao gồm tua vít các loại (ba ke, dẹt), kìm, đồng hồ vạn năng để đo điện áp và điện trở, găng tay bảo hộ và đèn pin để chiếu sáng những khu vực khó tiếp cận. Có một tấm vải hoặc thảm lót sàn cũng hữu ích để bảo vệ máy giặt và khu vực làm việc.
Bước 2: Kiểm Tra Mâm Từ (Với Máy Giặt Inverter) Hoặc Bộ Đếm Vòng (Với Máy Giặt Thường)
Đây là điểm khởi đầu quan trọng để xác định nguyên nhân lỗi đếm từ.
Đối với máy giặt truyền động trực tiếp (Inverter)
Hãy tập trung kiểm tra mâm từ, còn gọi là rotor, nằm bên dưới lồng giặt và là một phần của motor. Bạn cần tháo các ốc vít cố định ở mặt sau hoặc mặt dưới của máy giặt để tiếp cận motor và mâm từ. Kiểm tra xem nam châm trên mâm từ có bị nứt vỡ, lệch vị trí hay bám bẩn không. Đảm bảo nam châm vẫn còn độ từ tính tốt.

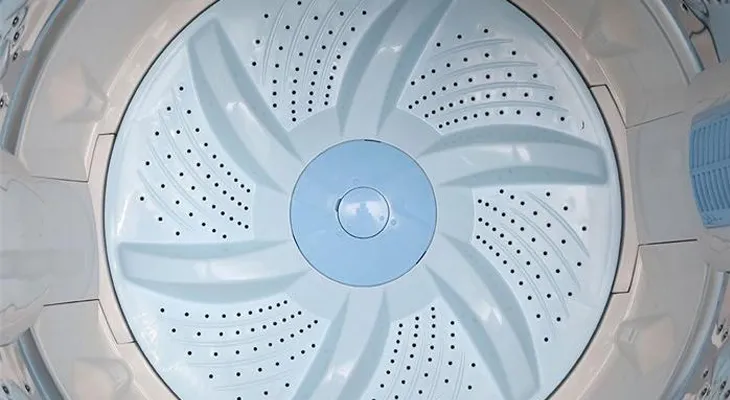

Quy trình kiểm tra mâm từ và cảm biến tốc độ trên máy giặt Toshiba khi gặp lỗi đếm từ
Đối với máy giặt truyền động gián tiếp (dùng dây curoa)
Kiểm tra bộ phận đếm vòng, thường là một miếng nam châm nhỏ gắn trên bu li. Bu li này kết nối với dây curoa từ motor. Đảm bảo nam châm trên bu li không bị rơi ra hoặc hư hỏng. Đồng thời, kiểm tra tình trạng của dây curoa, đảm bảo nó không bị trùng, đứt hay trượt.
Sau đó, hãy kiểm tra đầu dò (cảm biến Hall) nằm gần mâm từ hoặc bu li. Dùng mắt thường quan sát xem có dấu hiệu hư hại vật lý nào không, như nứt vỡ, cháy xém hoặc ẩm ướt. Nếu phát hiện hư hỏng, cần cân nhắc thay thế bộ đếm từ mới.
Bước 3: Kiểm Tra Dây Kết Nối Từ Cảm Biến Đến Bo Mạch
Dây kết nối là cầu nối truyền tín hiệu giữa cảm biến đếm từ và bo mạch điều khiển. Lỗi ở đường dây này có thể làm gián đoạn toàn bộ quá trình truyền tín hiệu.
Thực hiện kiểm tra trực quan toàn bộ đoạn dây từ cảm biến đếm từ đến bo mạch. Tìm kiếm các dấu hiệu của dây bị đứt, sờn, cháy, hoặc có vết cắn của côn trùng. Đặc biệt chú ý đến các điểm nối, giắc cắm, vì đây là những vị trí dễ bị lỏng hoặc ăn mòn.
Sử dụng đồng hồ vạn năng để đo thông mạch của từng sợi dây. Đặt đồng hồ ở chế độ đo điện trở (Ω) hoặc chế độ kiểm tra thông mạch (continuity test). Chạm hai đầu dò của đồng hồ vào hai đầu của mỗi sợi dây. Nếu đồng hồ hiển thị giá trị điện trở gần bằng 0 hoặc có tiếng bíp, dây đó vẫn thông mạch. Nếu hiển thị giá trị vô cùng lớn (OL hoặc 1), dây đã bị đứt. Trong trường hợp dây bị đứt, cần nối lại cẩn thận hoặc thay thế toàn bộ đoạn dây mới.

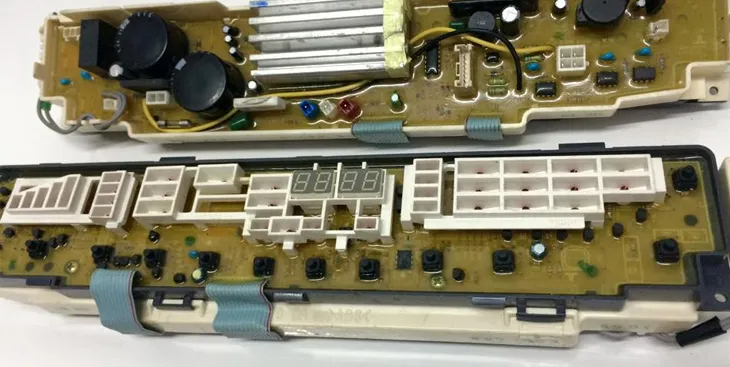

Sơ đồ và cách kiểm tra các dây kết nối từ cảm biến đếm từ đến bo mạch điều khiển của máy giặt Toshiba
Bước 4: Kiểm Tra Tình Trạng Hoạt Động Của Mô Tơ
Lỗi đếm từ có thể là hệ quả của mô tơ không quay, bởi vì nếu mô tơ không quay, sẽ không có vòng quay nào để cảm biến ghi nhận.
Kiểm tra nguồn cấp cho mô tơ
Sử dụng đồng hồ vạn năng để đo điện áp cấp vào mô tơ. Đảm bảo có nguồn điện ổn định được cung cấp. Nếu không có điện áp hoặc điện áp không đủ, vấn đề có thể nằm ở bo mạch điều khiển hoặc các linh kiện cấp nguồn khác.
Kiểm tra cuộn dây mô tơ
Kiểm tra điện trở của các cuộn dây mô tơ bằng đồng hồ vạn năng. Giá trị điện trở nên nằm trong phạm vi khuyến nghị của nhà sản xuất. Bất kỳ sự chênh lệch lớn nào hoặc mạch hở đều có thể chỉ ra mô tơ bị cháy hoặc hỏng.
Nếu mô tơ bị hỏng, việc thay thế mô tơ mới là cần thiết để khắc phục cả lỗi đếm từ và đảm bảo máy giặt hoạt động trở lại.
Bước 5: Kiểm Tra Bo Mạch Điều Khiển
Bo mạch điều khiển là trung tâm xử lý tín hiệu. Nếu các bước trên không phát hiện lỗi, khả năng cao vấn đề nằm ở bo mạch.
Tháo bo mạch ra khỏi máy giặt. Quan sát kỹ bằng mắt thường các linh kiện trên bo mạch. Tìm kiếm các dấu hiệu cháy xém, nứt vỡ, phồng rộp của tụ điện, điện trở hoặc các chip bán dẫn. Đặc biệt chú ý đến khu vực xử lý tín hiệu từ cảm biến Hall.
Sử dụng đồng hồ vạn năng để kiểm tra các linh kiện điện tử trên bo mạch nếu bạn có chuyên môn. Kiểm tra điện trở của các đường mạch in liên quan đến cảm biến đếm từ. Nếu có linh kiện bị cháy hoặc hư hỏng, việc thay thế linh kiện đó có thể khắc phục được lỗi. Tuy nhiên, việc sửa chữa bo mạch đòi hỏi kiến thức chuyên sâu về điện tử.
Bước 6: Thay Thế Linh Kiện Hoặc Gọi Thợ Chuyên Nghiệp
Nếu bạn đã xác định được linh kiện nào bị hỏng (cảm biến Hall, dây điện, nam châm, hoặc mô tơ) và có đủ kỹ năng, hãy tiến hành thay thế bằng linh kiện chính hãng, tương thích. Đảm bảo lắp đặt đúng cách và kiểm tra lại toàn bộ kết nối.
Trong trường hợp bạn không có chuyên môn về điện tử, không thể xác định chính xác nguyên nhân, hoặc không tự tin trong việc sửa chữa bo mạch, liên hệ các trung tâm bảo hành, sửa chữa uy tín là lựa chọn tốt nhất. Kỹ thuật viên chuyên nghiệp sẽ có đầy đủ dụng cụ, kiến thức và kinh nghiệm để chẩn đoán và khắc phục lỗi một cách an toàn và hiệu quả, tránh gây ra những hư hỏng nghiêm trọng hơn cho máy giặt.
Hình ảnh kỹ thuật viên chuyên nghiệp đang kiểm tra bo mạch điều khiển máy giặt Toshiba khi có lỗi đếm từ
Các Biện Pháp Phòng Ngừa và Bảo Dưỡng Để Tránh Lỗi Đếm Từ
Để giảm thiểu khả năng xảy ra lỗi đếm từ (E7-4) trên máy giặt Toshiba, việc thực hiện các biện pháp phòng ngừa và bảo dưỡng định kỳ là vô cùng quan trọng. Một quy trình chăm sóc máy giặt hợp lý không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn đảm bảo hiệu suất hoạt động ổn định, tránh các sự cố không mong muốn. Dưới đây là những khuyến nghị chi tiết.
Vệ Sinh Máy Giặt Định Kỳ và Đúng Cách
Việc tích tụ bụi bẩn, cặn xà phòng và các vật thể lạ bên trong máy giặt có thể ảnh hưởng đến hoạt động của các linh kiện, bao gồm cả bộ đếm từ. Vệ sinh lồng giặt, khay chứa xà phòng, và đặc biệt là các khe hở bên dưới mâm giặt thường xuyên. Sử dụng các dung dịch vệ sinh máy giặt chuyên dụng hoặc hỗn hợp giấm/baking soda để làm sạch sâu, loại bỏ mảng bám. Việc giữ cho môi trường bên trong máy giặt sạch sẽ giúp các cảm biến và linh kiện điện tử hoạt động tối ưu.
Kiểm Tra Và Bảo Dưỡng Các Bộ Phận Quan Trọng
Thực hiện kiểm tra định kỳ các bộ phận cơ bản của máy giặt. Đối với máy giặt truyền động trực tiếp, kiểm tra tình trạng của mâm từ và nam châm. Đảm bảo nam châm không bị lỏng, nứt hoặc bám bẩn. Với máy giặt truyền động gián tiếp, kiểm tra bu li, nam châm trên bu li và tình trạng của dây curoa. Đảm bảo dây curoa có độ căng phù hợp và không bị mòn.
Kiểm tra định kỳ các đường dây điện và giắc cắm, đặc biệt là đoạn dây nối từ cảm biến đếm từ đến bo mạch điều khiển. Đảm bảo chúng không bị sờn, đứt hoặc có dấu hiệu bị côn trùng cắn phá. Nếu phát hiện bất kỳ hư hỏng nào, cần khắc phục ngay lập tức để tránh sự cố lớn hơn.
Đặt Máy Giặt Ở Môi Trường Phù Hợp
Môi trường đặt máy giặt có ảnh hưởng lớn đến độ bền của thiết bị. Tránh đặt máy giặt ở nơi ẩm ướt, dễ bị nước bắn vào hoặc có nhiệt độ quá cao. Độ ẩm có thể gây ăn mòn các mạch điện và cảm biến, trong khi nhiệt độ cao có thể làm hỏng các linh kiện điện tử.
Đảm bảo khu vực xung quanh máy giặt luôn khô ráo, thoáng mát và sạch sẽ. Tránh để máy giặt ở những nơi có nhiều chuột, gián hoặc côn trùng khác có thể xâm nhập và gây hư hại cho dây điện bên trong. Sử dụng lưới chống côn trùng hoặc các biện pháp ngăn chặn phù hợp nếu cần thiết.
Sử Dụng Máy Giặt Đúng Cách Theo Hướng Dẫn
Tuân thủ nghiêm ngặt các hướng dẫn sử dụng của nhà sản xuất. Tránh giặt quá tải, vì điều này có thể gây áp lực lên motor và hệ thống truyền động, dẫn đến các bộ phận hoạt động quá công suất và dễ bị hỏng hóc, bao gồm cả bộ đếm từ. Sử dụng lượng bột giặt/nước giặt phù hợp, tránh dùng quá nhiều gây tắc nghẽn hoặc tạo bọt quá mức.
Chọn đúng chế độ giặt cho từng loại vải và mức độ bẩn. Việc sử dụng sai chế độ có thể gây ra những rung lắc bất thường hoặc làm việc quá sức cho các bộ phận cơ khí và điện tử.
Gọi Dịch Vụ Bảo Trì Chuyên Nghiệp
Ngay cả khi bạn đã thực hiện các biện pháp phòng ngừa, việc định kỳ gọi dịch vụ bảo trì chuyên nghiệp là rất cần thiết. Các kỹ thuật viên sẽ kiểm tra tổng thể máy giặt, phát hiện sớm các dấu hiệu hư hỏng tiềm ẩn và thực hiện bảo dưỡng chuyên sâu mà bạn khó có thể tự làm được. Điều này giúp ngăn chặn các lỗi phát sinh, bao gồm cả lỗi đếm từ, và đảm bảo máy giặt hoạt động ổn định trong thời gian dài.
Việc tuân thủ các nguyên tắc bảo dưỡng và phòng ngừa trên không chỉ giúp bạn hạn chế gặp phải lỗi đếm từ, mà còn góp phần kéo dài tuổi thọ của máy giặt Toshiba, đảm bảo thiết bị luôn hoạt động hiệu quả và bền bỉ. Đầu tư vào việc chăm sóc máy giặt là đầu tư vào sự tiện nghi và tiết kiệm chi phí sửa chữa về lâu dài.
Lỗi đếm từ của máy giặt Toshiba là một vấn đề kỹ thuật phổ biến, thường liên quan đến cảm biến Hall, nam châm, dây kết nối hoặc bo mạch điều khiển. Việc hiểu rõ nguyên nhân và quy trình kiểm tra chi tiết là chìa khóa để xử lý hiệu quả. Từ việc kiểm tra an toàn điện đến việc xác định vị trí và tình trạng của các linh kiện, mỗi bước đều cần sự tỉ mỉ và chính xác. Nếu không có kinh nghiệm chuyên môn, việc tìm đến các dịch vụ sửa chữa uy tín là lựa chọn tối ưu, đảm bảo cách sửa lỗi đếm từ của máy giặt toshiba được thực hiện đúng cách, mang lại hiệu quả bền vững cho thiết bị của bạn.
