Nắm vững cách sử dụng máy trắc đạc là kỹ năng cốt lõi cho bất kỳ kỹ sư hay chuyên viên trắc địa nào trong lĩnh vực xây dựng và khảo sát. Máy trắc đạc điện tử không chỉ là công cụ đo đạc, mà còn là trợ thủ đắc lực, đảm bảo độ chính xác và hiệu quả cho mọi dự án. Bài viết này sẽ hướng dẫn chi tiết cách sử dụng máy trắc đạc, từ các chức năng cơ bản đến quy trình vận hành chuyên sâu, giúp bạn tối ưu hóa công tác khảo sát địa hình. Việc thành thạo thiết bị này sẽ nâng cao đáng kể năng suất làm việc và độ tin cậy của dữ liệu trong công tác trắc địa.
Giới Thiệu Chung Về Máy Trắc Đạc Điện Tử
Máy trắc đạc, thường được biết đến với tên gọi máy toàn đạc điện tử, là một thiết bị quang học điện tử tích hợp dùng để đo góc và khoảng cách. Thiết bị này đóng vai trò không thể thiếu trong lĩnh vực trắc địa, xây dựng, và khảo sát địa hình. Nó giúp thu thập dữ liệu tọa độ ba chiều của các điểm trên mặt đất.
Sự ra đời của máy trắc đạc điện tử đã đánh dấu bước tiến lớn so với các loại máy kinh vĩ quang cơ truyền thống. Máy cung cấp độ chính xác cao hơn, tốc độ đo nhanh hơn, và khả năng lưu trữ, xử lý dữ liệu trực tiếp. Điều này giúp giảm thiểu sai số do con người và tăng cường hiệu quả công việc đáng kể.

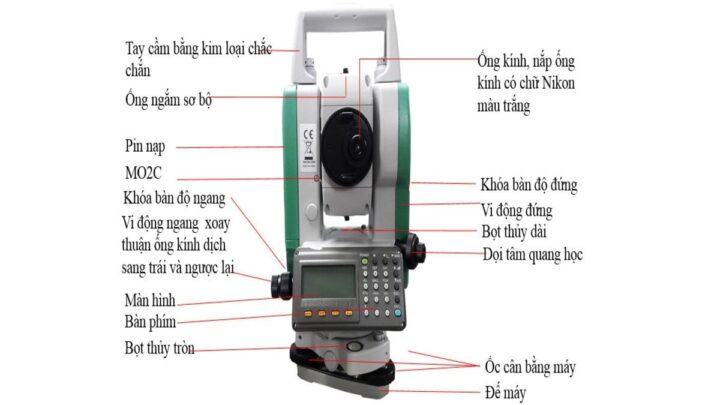

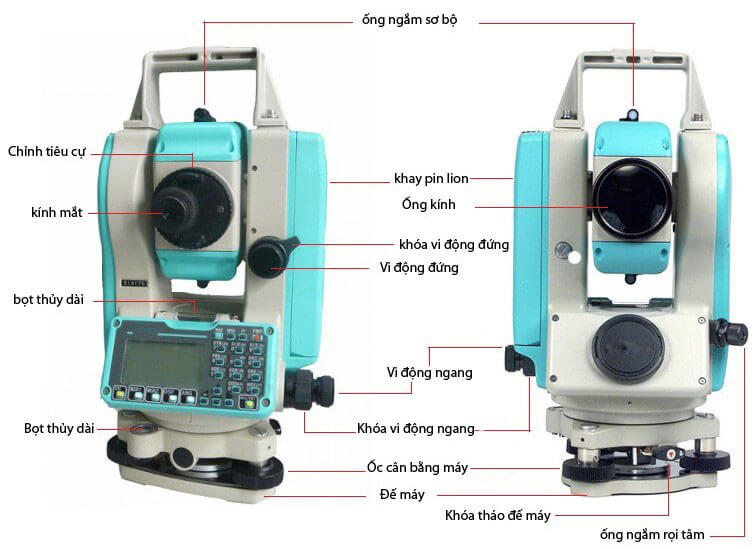

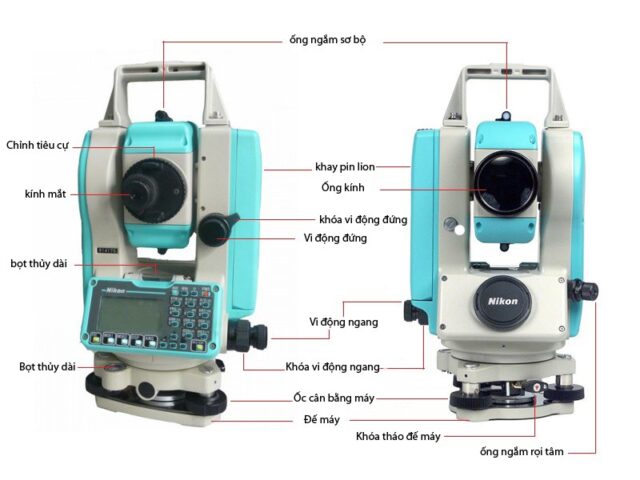

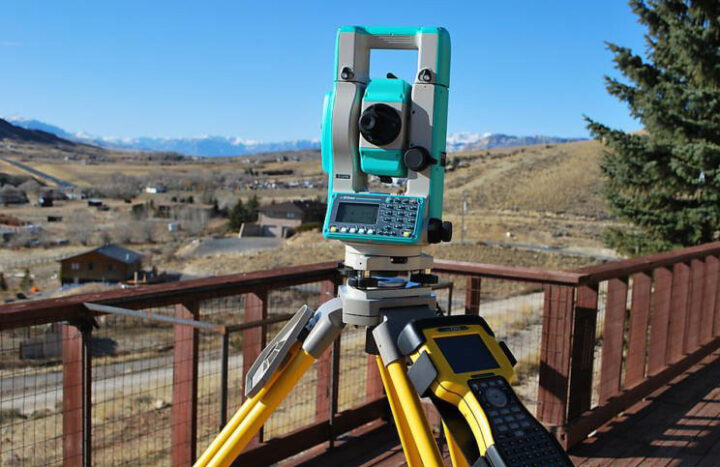

Một máy trắc đạc điện tử cơ bản bao gồm nhiều thành phần quan trọng, mỗi bộ phận đều có chức năng riêng biệt. Các thành phần chính bao gồm hệ thống ống kính quang học để ngắm mục tiêu, bộ phận đo góc ngang và góc đứng, bộ phận đo khoảng cách điện tử (EDM). Ngoài ra, máy còn có bàn phím điều khiển, màn hình hiển thị dữ liệu, bộ nhớ trong để lưu trữ kết quả và nguồn pin cung cấp năng lượng.
Nguyên Lý Hoạt Động Cơ Bản Của Máy Trắc Đạc
Việc hiểu rõ nguyên lý hoạt động là nền tảng quan trọng để thành thạo cách sử dụng máy trắc đạc. Máy trắc đạc điện tử kết hợp khả năng đo góc và đo khoảng cách một cách tinh vi. Hệ thống này giúp xác định vị trí không gian của một điểm so với một điểm tham chiếu.
Nguyên lý đo góc dựa trên việc phát hiện và ghi nhận góc quay của ống kính theo phương ngang và phương đứng. Máy sử dụng các bộ mã hóa (encoder) điện tử rất chính xác để chuyển đổi vị trí góc thành dữ liệu số. Dữ liệu này sau đó được hiển thị trên màn hình.
Để đo khoảng cách, máy trắc đạc sử dụng công nghệ EDM (Electronic Distance Measurement). Máy phát ra một chùm tia hồng ngoại hoặc laser về phía gương phản xạ được đặt tại điểm cần đo. Sau đó, máy sẽ tính toán khoảng cách dựa trên thời gian tia sáng đi và về. Dựa vào các thông số góc và khoảng cách, máy tính toán tọa độ ba chiều (X, Y, Z) của điểm đo.
Các Tính Năng Quan Trọng Khi Sử Dụng Máy Trắc Đạc Điện Tử
Máy trắc đạc điện tử được trang bị nhiều tính năng đa dạng, hỗ trợ tối đa cho các công tác đo đạc. Hiểu rõ các tính năng này là bước đầu tiên trong cách sử dụng máy trắc đạc hiệu quả. Những tính năng này giúp kỹ sư trắc địa thực hiện công việc với độ chính xác và hiệu quả cao.
Đo Khoảng Cách Chính Xác
Tính năng đo khoảng cách bằng EDM cho phép máy xác định khoảng cách giữa các điểm với độ chính xác cao. Điều này đặc biệt hữu ích khi các điểm đo cách xa nhau, bị ngăn cách bởi địa hình phức tạp như sông hoặc núi. Máy có thể đo cả khoảng cách ngang, khoảng cách xiên và khoảng cách đứng.
Đo Cao Độ và Chênh Cao
Máy trắc đạc có khả năng đo cao độ giữa các điểm một cách nhanh chóng. Chức năng này rất quan trọng trong việc tính toán cao độ san lấp, xác định cao độ đầu cọc. Nó cũng được dùng để kiểm tra độ dốc của mặt bằng.
Định Vị và Bố Trí Điểm
Chức năng bố trí điểm (Stakeout) giúp kỹ sư định vị chính xác các điểm thiết kế lên thực địa. Điều này bao gồm việc gửi tim trục lên gabari hoặc định vị các điểm tọa độ công trình. Quá trình này diễn ra nhanh chóng và đảm bảo độ chính xác cao.
Khảo Sát Địa Hình và Địa Chính
Máy trắc đạc là công cụ chính trong công tác khảo sát hiện trạng, xác định tọa độ các điểm quan trọng. Dữ liệu thu thập được dùng để vẽ bản đồ trắc địa địa chính và địa hình. Đây là cơ sở cho mọi dự án quy hoạch và xây dựng.
Tính Toán Diện Tích và Khối Lượng
Thiết bị có thể tính toán diện tích của một khu vực từ các điểm đo được. Ngoài ra, nó còn hỗ trợ ước tính khối lượng đào đắp thông qua việc so sánh các cao độ. Chức năng này tối ưu cho các dự án san lấp và khai thác mỏ.
Đo Đường Chuyền và Chuyển Mốc Tọa Độ
Máy trắc đạc cho phép thiết lập và đo đường chuyền, kết hợp đo góc và khoảng cách. Điều này giúp liên kết các mốc tọa độ gốc trên thực địa về công trình. Từ đó, nó đảm bảo hệ thống tọa độ không bị sai lệch.
Đo Chiều Cao Không Với Tới và Điểm Bị Che Khuất
Tính năng đo chiều cao gián tiếp (REM – Remote Elevation Measurement) giúp xác định chiều cao của các vật thể mà không cần tiếp cận trực tiếp. Máy cũng có thể đo thông số của các điểm bị che khuất bằng các phương pháp đo gián tiếp hoặc bù trừ.
Đo Đường Cong Tham Chiếu và Trắc Dọc, Trắc Ngang
Máy hỗ trợ đo và kiểm tra các đường cong tham chiếu trong thiết kế đường giao thông. Nó cũng được sử dụng để thực hiện các phép đo trắc dọc và trắc ngang. Các phép đo này phục vụ cho việc thiết kế và kiểm tra mặt cắt công trình.
Thiết Lập Mặt Phẳng Tham Chiếu
Máy trắc đạc có thể được dùng làm mặt phẳng tham chiếu ảo. Chức năng này rất hữu ích cho việc xác định độ phẳng của bề mặt hoặc thiết lập các mặt phẳng dốc theo yêu cầu.
Chuẩn Bị Trước Khi Vận Hành Máy Trắc Đạc
Trước khi bắt đầu bất kỳ công tác đo đạc nào, việc chuẩn bị kỹ lưỡng là vô cùng cần thiết. Điều này đảm bảo quá trình vận hành suôn sẻ và kết quả đo chính xác. Đây là bước quan trọng trong cách sử dụng máy trắc đạc an toàn và hiệu quả.
Đầu tiên, hãy kiểm tra tổng thể thiết bị. Đảm bảo pin máy đã được sạc đầy đủ hoặc có pin dự phòng. Kiểm tra thẻ nhớ để đảm bảo đủ dung lượng lưu trữ dữ liệu. Gương phản xạ và sào gương cũng cần được kiểm tra về độ sạch và tính ổn định.
Tiếp theo, chọn vị trí đặt máy phù hợp. Vị trí này phải ổn định, tầm nhìn thông thoáng đến các điểm cần đo. Tránh các khu vực có rung động mạnh hoặc cản trở tầm nhìn. Đất nền phải chắc chắn để chân máy không bị lún trong quá trình làm việc.
Sau khi chọn vị trí, tiến hành thiết lập chân máy. Mở rộng chân máy đến độ cao phù hợp, đảm bảo ba chân máy tạo thành một tam giác đều và vững chắc. Gắn máy trắc đạc lên chân đế và siết chặt vít cố định. Cân bằng sơ bộ máy bằng bọt thủy tròn, điều chỉnh độ dài các chân máy. Cuối cùng, thực hiện cân bằng chính xác bằng bọt thủy dài và các vít chân máy.
Hướng Dẫn Cách Sử Dụng Máy Trắc Đạc Theo Dòng Máy Phổ Biến
Mỗi dòng máy trắc đạc điện tử từ các nhà sản xuất khác nhau có thể có giao diện và quy trình vận hành riêng biệt. Tuy nhiên, các nguyên tắc cơ bản trong cách sử dụng máy trắc đạc vẫn tương đồng. Việc nắm bắt các bước chung sẽ giúp người dùng nhanh chóng thích nghi.
Máy Trắc Đạc Nikon
Máy trắc đạc Nikon nổi bật với độ bền và giao diện thân thiện với người dùng. Để bắt đầu, người dùng cần làm quen với bố cục bàn phím và các phím chức năng chính. Việc này giúp thao tác nhanh chóng và chính xác.
Sau khi đặt máy cân bằng trên chân trụ, bật máy và truy cập Menu chính. Chọn chức năng “Job” (thường là phím 1) để tạo hoặc chọn công việc hiện tại. Nhập tên công việc mới nếu cần, sau đó nhấn “Create” và “Enter” để xác nhận. Máy Nikon cho phép người dùng dễ dàng lưu trữ và quản lý các dự án đo đạc.
{width=1200 height=1000}
Máy Trắc Đạc Sokkia
Máy trắc đạc Sokkia được ưa chuộng bởi sự ổn định và hiệu suất cao. Cách sử dụng máy trắc đạc Sokkia cũng khá trực quan, phù hợp cho nhiều ứng dụng khác nhau. Người dùng nên dành thời gian tìm hiểu các phím chức năng đặc trưng của dòng máy này.
Đầu tiên, đặt máy lên vị trí cố định, đảm bảo sự chắc chắn và cân bằng. Sau đó, khởi động máy và màn hình điện tử sẽ hiển thị giao diện chính. Từ màn hình “Data” hoặc “Home”, chọn mục “Job” rồi nhấn “Enter”. Danh sách các công việc sẽ hiện ra, chọn công việc mong muốn và nhấn “Enter” để bắt đầu.
{width=800 height=600}
Máy Trắc Đạc Leica
Leica là thương hiệu máy trắc đạc cao cấp, nổi tiếng về độ chính xác và công nghệ tiên tiến. Cách sử dụng máy trắc đạc Leica có thể phức tạp hơn một chút do tích hợp nhiều tính năng. Tuy nhiên, giao diện được thiết kế để tối ưu hóa quy trình làm việc.
Sau khi bật máy, từ trình “Main Menu”, chọn “Programs” (thường là phím 2). Nhấn “F1” để vào “Surveying”. Từ màn hình “Surveying”, nhấn “F1” (Set Job). Chọn “New” (F1) để đặt tên công việc mới. Sau khi nhập tên, nhấn “F4” (OK) để hoàn tất thiết lập dự án.
{width=732 height=530}
Quy Trình Xác Định Tọa Độ Bằng Máy Trắc Đạc
Xác định tọa độ là một trong những ứng dụng cơ bản và quan trọng nhất của máy trắc đạc điện tử. Quá trình này đòi hỏi sự chính xác và tuân thủ các bước cụ thể. Hiểu rõ quy trình này là trọng tâm của cách sử dụng máy trắc đạc chuyên nghiệp.
Khai Báo Công Việc (Job Setup)
Bước đầu tiên là khai báo thông tin dự án hoặc công việc mới trên máy. Từ menu chính, truy cập chức năng “Job” hoặc “Program”. Chọn “New” để tạo một công việc mới. Đặt tên cho công việc một cách rõ ràng và dễ nhớ, sau đó xác nhận để lưu.
Thiết Lập Trạm Máy (Station Setup)
Tiếp theo, bạn cần khai báo thông tin về vị trí đặt máy. Chọn “Set Station” từ menu. Nhập tên trạm máy (ví dụ: ST01) và sau đó nhập tọa độ X, Y, H (kinh độ, vĩ độ, cao độ) của trạm máy. Cuối cùng, nhập chiều cao máy (instrument height) từ mặt đất đến trục quang học của máy.
{width=700 height=400}
Khai Báo Điểm Định Hướng (Orientation)
Điểm định hướng là một điểm có tọa độ đã biết, dùng để định hướng trục X của máy. Chọn “Set Orientation” hoặc “Backsight”. Có thể nhập góc phương vị trực tiếp nếu đã biết, hoặc ngắm đến một điểm định hướng có sẵn tọa độ. Nhập tên điểm định hướng và chiều cao gương. Sau đó, nhấn phím “Hz=0” để quy 0 góc ngang hoặc “Rec” để ghi nhận định hướng.
Tiến Hành Đo và Ghi Nhận Dữ Liệu
Sau khi máy đã được cân bằng và định hướng, bạn có thể bắt đầu đo các điểm chi tiết. Ngắm chính xác đến gương phản xạ tại điểm cần đo. Nhấn nút đo (thường là “MEAS” hoặc “ALL”) để máy tự động đo khoảng cách, góc và tính toán tọa độ. Lưu lại dữ liệu của mỗi điểm đo vào bộ nhớ máy.
Xử Lý Dữ Liệu Và Báo Cáo Từ Máy Trắc Đạc
Sau khi hoàn tất việc đo đạc trên thực địa, bước tiếp theo là xử lý dữ liệu thu thập được. Đây là giai đoạn quan trọng để chuyển đổi dữ liệu thô thành thông tin hữu ích. Cách sử dụng máy trắc đạc hiệu quả không chỉ dừng lại ở việc đo mà còn bao gồm cả khâu này.
Đầu tiên, dữ liệu cần được truyền từ máy trắc đạc sang máy tính cá nhân. Việc này thường được thực hiện qua cáp USB, thẻ nhớ SD hoặc kết nối Bluetooth. Hầu hết các hãng máy đều cung cấp phần mềm riêng để hỗ trợ truyền tải dữ liệu.
Sau khi dữ liệu đã được chuyển, người dùng sử dụng các phần mềm chuyên dụng để xử lý. Các phần mềm phổ biến bao gồm AutoCAD Civil 3D, hoặc các phần mềm của hãng như Leica Geo Office, Sokkia Spectrum Survey. Những phần mềm này giúp nhập dữ liệu, hiệu chỉnh sai số, và thực hiện các tính toán phức tạp. Từ dữ liệu đã xử lý, người dùng có thể tạo ra các bản vẽ địa hình, mặt cắt, mô hình 3D, và các báo cáo cần thiết. Dữ liệu này sau đó có thể được xuất ra nhiều định dạng khác nhau để phục vụ cho các mục đích thiết kế và quản lý dự án.
Bảo Trì Và Hiệu Chuẩn Máy Trắc Đạc Định Kỳ
Để đảm bảo máy trắc đạc hoạt động bền bỉ và duy trì độ chính xác cao, việc bảo trì và hiệu chuẩn định kỳ là không thể bỏ qua. Đây là một phần quan trọng trong cách sử dụng máy trắc đạc có trách nhiệm. Chăm sóc đúng cách sẽ kéo dài tuổi thọ thiết bị.
Sau mỗi lần sử dụng, cần vệ sinh máy cẩn thận. Dùng vải mềm và khô để lau sạch bụi bẩn trên thân máy, ống kính và màn hình. Tuyệt đối không sử dụng hóa chất tẩy rửa mạnh vì chúng có thể làm hỏng lớp phủ quang học hoặc làm mờ các ký tự in trên máy.
Định kỳ, hãy kiểm tra và hiệu chỉnh các bộ phận cơ bản như bọt thủy tròn và bọt thủy dài. Đảm bảo chúng luôn ở vị trí chính giữa khi máy cân bằng. Kiểm tra đường ngắm và điều chỉnh nếu có sai lệch. Pin máy cần được sạc đúng cách và không để cạn kiệt trong thời gian dài.
Lưu trữ máy trong hộp đựng chuyên dụng, ở nơi khô ráo, thoáng mát và tránh ánh nắng trực tiếp. Tránh để máy ở nơi có nhiệt độ quá cao hoặc quá thấp. Quan trọng nhất, hãy đưa máy đi hiệu chuẩn tại các trung tâm dịch vụ chuyên nghiệp định kỳ (thường là 6-12 tháng một lần). Hiệu chuẩn giúp kiểm tra và điều chỉnh các sai số của máy, đảm bảo thiết bị luôn đạt độ chính xác theo tiêu chuẩn.
Các Lỗi Thường Gặp Và Cách Khắc Phục Khi Sử Dụng Máy Trắc Đạc
Trong quá trình vận hành, người dùng có thể gặp phải một số lỗi phổ biến khi sử dụng máy trắc đạc. Nắm được cách nhận diện và khắc phục những lỗi này là yếu tố quan trọng để đảm bảo công việc không bị gián đoạn. Đây là phần thiết yếu trong cách sử dụng máy trắc đạc hiệu quả.
Một lỗi thường gặp là máy không cân bằng chính xác. Nguyên nhân có thể do chân máy không vững, nền đất yếu hoặc bọt thủy bị lệch. Khắc phục bằng cách kiểm tra lại chân máy, chọn vị trí đặt chắc chắn hơn và hiệu chỉnh bọt thủy.
Lỗi đo khoảng cách không chính xác có thể xuất phát từ việc gương phản xạ bị bẩn, không đặt đúng tâm, hoặc có vật cản trên đường ngắm. Ngoài ra, điều kiện thời tiết khắc nghiệt cũng ảnh hưởng. Cần làm sạch gương, đảm bảo đường ngắm thông thoáng và kiểm tra cài đặt chế độ đo.
Máy có thể gặp lỗi mất kết nối với gương hoặc không nhận tín hiệu. Điều này thường do khoảng cách quá xa, pin yếu hoặc môi trường có nhiễu điện từ. Đảm bảo pin đầy, giảm khoảng cách đo hoặc thử đổi vị trí.
Các vấn đề về nguồn điện như pin không sạc được hoặc máy tự tắt cũng là lỗi phổ biến. Kiểm tra bộ sạc, pin và các tiếp điểm. Nếu pin đã cũ, cần thay thế pin mới. Lỗi phần mềm hoặc hệ điều hành có thể yêu cầu khởi động lại máy hoặc cập nhật firmware từ nhà sản xuất. Luôn tham khảo sách hướng dẫn sử dụng hoặc liên hệ kỹ thuật viên khi gặp sự cố phức tạp.
Những Lưu Ý Quan Trọng Khi Vận Hành Thiết Bị Trắc Đạc
Việc tuân thủ các lưu ý an toàn và bảo quản trong quá trình vận hành là tối quan trọng. Điều này không chỉ bảo vệ thiết bị mà còn đảm bảo an toàn cho người sử dụng và độ tin cậy của dữ liệu đo. Đây là phần không thể thiếu trong cách sử dụng máy trắc đạc một cách an toàn và chuyên nghiệp.
Luôn đặt máy trắc đạc điện tử trên chân máy chắc chắn và được cố định bằng hệ thống vít. Tuyệt đối không đặt máy trực tiếp xuống đất vì dễ làm bẩn, hư hỏng các bộ phận nhạy cảm. Đảm bảo giữa máy và đế máy có sự kết nối vững chắc để tránh đổ ngã.
Tránh sử dụng máy tại những khu vực có nhiễu điện từ mạnh như gần mỏ than hoặc các trạm biến áp điện. Các trường điện từ có thể ảnh hưởng đến hoạt động của bộ phận điện tử trong máy, dẫn đến sai số đo hoặc hư hỏng.
Bảo vệ máy khỏi các yếu tố môi trường khắc nghiệt. Không để máy dưới ánh nắng trực tiếp quá lâu. Nếu phải làm việc dưới trời nắng, hãy che chắn cẩn thận. Sau khi sử dụng trong điều kiện nắng nóng, nên để máy ở nơi râm mát khoảng 15 phút trước khi cất vào hộp. Điều này giúp máy ổn định nhiệt độ.
{width=600 height=333}
Không bao giờ dùng ống kính của máy để ngắm trực tiếp vào mặt trời. Việc này có thể gây hỏng vĩnh viễn bộ phận quang học của máy và làm mất hiệu lực bảo hành. Khi vệ sinh máy, chỉ dùng khăn mềm, khô hoặc hơi ẩm nhẹ. Tránh dùng các chất tẩy rửa mạnh vì chúng có thể làm mất các ký tự in trên thân máy hoặc hỏng lớp sơn bảo vệ. Trong quá trình di chuyển, luôn cất máy vào hộp đựng chuyên dụng. Tránh để máy bị xóc, va đập mạnh hoặc dao động đột ngột.
Tóm lại, việc nắm vững cách sử dụng máy trắc đạc không chỉ là kỹ năng cơ bản mà còn là yếu tố quyết định sự thành công của nhiều dự án trắc địa và xây dựng. Từ việc hiểu rõ các tính năng đến thành thạo quy trình vận hành và bảo dưỡng, mỗi bước đều góp phần đảm bảo độ chính xác và hiệu quả công việc. Đầu tư thời gian để rèn luyện kỹ năng sử dụng thiết bị này sẽ mang lại lợi ích lâu dài, giúp các chuyên gia trắc địa tự tin đối mặt với mọi thách thức của hiện trường.
