Cách Sử Dụng Máy Toàn Đạc Leica TS02 Chi Tiết Từ A Đến Z

Máy toàn đạc Leica TS02 nổi bật là một thiết bị đo đạc chuyên nghiệp, được tin dùng rộng rãi nhờ độ chính xác vượt trội, tốc độ xử lý nhanh chóng và giao diện người dùng thân thiện. Việc thành thạo cách sử dụng máy toàn đạc leica ts02 không chỉ tối ưu hóa hiệu suất công việc mà còn đảm bảo tính an toàn và độ bền cho thiết bị trong mọi điều kiện thực địa. Bài viết này cung cấp một hướng dẫn toàn diện, từ thiết lập ban đầu đến vận hành các chương trình đo chuyên sâu và quản lý dữ liệu hiệu quả, giúp các kỹ sư trắc địa phát huy tối đa tiềm năng của máy.

Chuẩn Bị Trước Khi Vận Hành Máy Toàn Đạc Leica TS02

Trước khi bắt đầu bất kỳ công việc đo đạc nào, quá trình chuẩn bị kỹ lưỡng là yếu tố then chốt. Điều này đảm bảo máy hoạt động ổn định và mang lại kết quả chính xác, đồng thời kéo dài tuổi thọ thiết bị. Người dùng cần kiểm tra cẩn thận các thành phần của máy để tránh gián đoạn trong quá trình làm việc.

Kiểm Tra Tổng Thể và Lắp Đặt Máy

Việc đầu tiên cần làm là kiểm tra tình trạng pin của máy toàn đạc Leica TS02. Đảm bảo pin được sạc đầy đủ hoặc có pin dự phòng sẵn sàng để thay thế, tránh gián đoạn công việc. Tiếp theo, kiểm tra các phụ kiện đi kèm như chân máy, gương, sào gương và dây cáp truyền dữ liệu.

Lắp máy toàn đạc Leica TS02 lên chân máy một cách chắc chắn và ổn định trên nền đất vững. Tiến hành cân bằng sơ bộ bằng bọt thủy tròn để đảm bảo máy đứng thẳng và giảm thiểu sai số ban đầu. Công đoạn này là cực kỳ quan trọng để đảm bảo độ chính xác cho toàn bộ quá trình đo đ đạc sau này.

Hiểu Rõ Các Ký Tự và Phím Chức Năng

Nắm vững ý nghĩa của các ký tự hiển thị trên màn hình là điều cần thiết khi tìm hiểu cách sử dụng máy toàn đạc leica ts02. Các ký hiệu như EDM liên quan đến đo độ dài, ALL để đo và lưu trữ dữ liệu, DIST dùng để đo và hiển thị giá trị. NEXT và PREV hỗ trợ điều hướng giữa các màn hình.

Các ký tự khác như STATION, INPUT, FIND, COMP, SetHz, hr, hi, HO, NO, EO, H, N, E đều có vai trò riêng biệt. Chúng giúp người dùng khai báo thông tin trạm máy, nhập dữ liệu, tìm điểm, điều chỉnh bù nghiêng, và xác định tọa độ. Việc hiểu rõ từng ký tự sẽ giúp bạn thao tác nhanh chóng và chính xác hơn.

Máy toàn đạc Leica TS02 được trang bị bàn phím chức năng với các phím cố định và phím mềm. Các phím cố định bao gồm ESC, dịch chuyển và ENTER, đóng vai trò quan trọng trong việc điều hướng và xác nhận. Bốn phím chức năng từ F1 đến F4 sẽ thay đổi tùy thuộc vào màn hình hiển thị, cung cấp các tùy chọn cụ thể cho từng tác vụ.

Giao Diện Màn Hình và Sơ Đồ Chức Năng

Màn hình hiển thị của máy toàn đạc Leica TS02 được thiết kế trực quan, bao gồm tiêu đề hiển thị tên chức năng đang hoạt động. Các dòng lựa chọn và trường có hiệu lực cho phép người dùng nhập hoặc chọn các thông số cần thiết. Tình trạng các biểu tượng cung cấp thông tin về trạng thái hoạt động của máy.

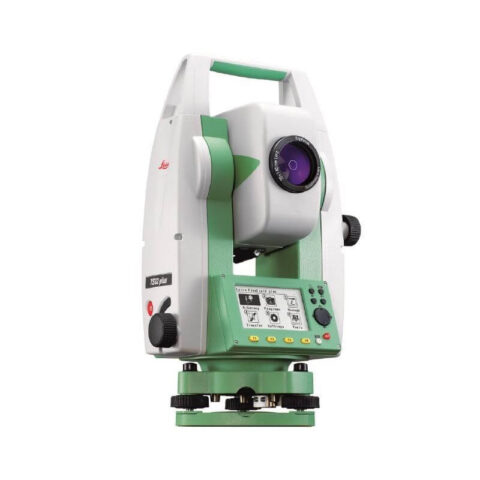

Hướng dẫn chi tiết cách sử dụng máy toàn đạc Leica TS02

Màn hình Main Menu là trung tâm điều khiển chính của máy, chứa sáu lựa chọn quan trọng. Q.Survey cho phép khảo sát nhanh, trong khi Prog (Programs) chứa các chương trình đo chuyên biệt. Manage (File Management) hỗ trợ quản lý dữ liệu, còn Transfer (Data Transfer) dùng để truyền số liệu.

Setting (Setting Menu) giúp điều chỉnh các cài đặt của máy, và Tools (Tools Menu) cung cấp các công cụ chức năng bổ sung. Nắm vững cấu trúc này giúp người dùng dễ dàng truy cập và sử dụng mọi tính năng của máy.

Trong phần Programs, máy toàn đạc Leica TS02 cung cấp nhiều chương trình đo đa dạng. Trang một bao gồm Surveying (khảo sát), Stakeout (chuyển điểm thiết kế), Free Station (giao hội nghịch), và Reference Element (đo tham chiếu). Mỗi chương trình đều phục vụ một mục đích cụ thể trong công tác trắc địa.

Trang hai của Programs mở rộng thêm các tính năng như Tie distance (đo khoảng cách gián tiếp), Area and Volume (đo và tính toán diện tích), Remote Height (đo độ cao không với tới), và Construction (công tác xây dựng). Các công cụ này giúp thực hiện nhiều tác vụ phức tạp khác nhau một cách hiệu quả.

Trang ba cung cấp các chức năng nâng cao như Cogo, Road 2D (tính toán địa hình và chương trình đo đường 2D), và Reference Plane (tham chiếu theo mặt phẳng). Những tính năng này rất hữu ích cho các dự án yêu cầu độ chính xác cao và xử lý dữ liệu phức tạp.

Phần File Management của máy toàn đạc Leica TS02 được chia thành hai trang để quản lý dữ liệu. Trang một bao gồm Job (tên công việc), Fixpoints (các điểm cứng), Measurements (điểm đo), và Codes (các ký hiệu của điểm đo). Việc tổ chức dữ liệu khoa học giúp việc truy xuất và xử lý thông tin dễ dàng hơn.

Trang hai của File Management cung cấp các chức năng quản lý bộ nhớ quan trọng. Formats cho phép xóa toàn bộ bộ nhớ máy, Delete Job Memory giúp xóa từng công việc hoặc điểm đo cụ thể. Memory Statistics cung cấp thông tin chi tiết về tình trạng bộ nhớ, hỗ trợ người dùng theo dõi và quản lý dung lượng.

Thiết Lập Cơ Bản và Hiệu Chỉnh Máy Leica TS02

Sau khi máy đã được lắp đặt và cân bằng sơ bộ, các bước thiết lập và hiệu chỉnh cơ bản là cần thiết. Điều này đảm bảo máy sẵn sàng cho việc đo đạc, tối ưu hóa độ chính xác và hiệu quả. Việc điều chỉnh các thông số phù hợp với điều kiện thực địa là yếu tố quan trọng.

Bật Bọt Thủy Điện Tử và Dọi Tâm Laser

Để bật bọt thủy điện tử và dọi tâm Laser trên máy toàn đạc Leica TS02, người dùng cần nhấn phím FNC. Sau đó, chọn F1 [Level/Plummet] trên màn hình hiển thị. Thao tác này giúp cân bằng máy một cách chính xác hơn so với bọt thủy tròn truyền thống.

Bọt thủy điện tử cung cấp độ chính xác cao hơn, giúp kỹ sư dễ dàng điều chỉnh vị trí máy một cách tinh vi. Dọi tâm Laser đảm bảo tâm máy trùng khớp với điểm đặt máy trên mặt đất. Đây là bước cực kỳ quan trọng để thiết lập điểm gốc đo đạc chính xác, ảnh hưởng trực tiếp đến toàn bộ kết quả công việc.

Thiết Lập Thông Số Đo và Hằng Số Gương

Trong Main Menu, chọn Settings Menu, sau đó chọn EDM Settings để điều chỉnh các thông số đo. Việc này cho phép người dùng tùy chỉnh máy phù hợp với loại gương và điều kiện đo cụ thể. Chọn đúng loại gương là yếu tố quyết định độ chính xác khoảng cách.

Người dùng có thể thay đổi loại gương đo bằng tùy chọn Prism Type – Round. Đồng thời, điều chỉnh hằng số gương là Leica Const – 0.0mm hoặc các giá trị khác tùy thuộc vào gương sử dụng. Sai số hằng số gương có thể dẫn đến lỗi nghiêm trọng trong đo khoảng cách.

Máy toàn đạc Leica TS02 cung cấp nhiều chế độ đo đa dạng để phù hợp với các mục tiêu khác nhau. Prism Standard dùng cho đo với gương tiêu chuẩn, trong khi Non-Prism-Std và Non-Prism-Track cho phép đo không gương. Chế độ Prism dùng cho khoảng cách xa hơn 3.5km, còn Prism-Fast để đo nhanh có gương.

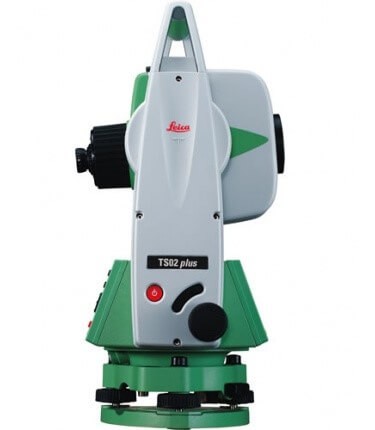

Tuân thủ hướng dẫn vận hành máy toàn đạc Leica TS02

Prism-Tracking là chế độ đo liên tục có gương, thích hợp cho việc theo dõi các đối tượng di động. Cuối cùng, Tape cho phép đo hồng ngoại vào tấm phản xạ. Lựa chọn đúng chế độ đo sẽ tối ưu hóa hiệu suất và độ chính xác của thiết bị khảo sát trắc địa này trong từng tình huống cụ thể.

Hướng Dẫn Chi Tiết Các Chương Trình Đo Thực Tế Với Leica TS02

Máy toàn đạc Leica TS02 được trang bị nhiều chương trình đo lường chuyên biệt, đáp ứng đa dạng nhu cầu của kỹ sư trắc địa. Việc nắm vững cách sử dụng máy toàn đạc leica ts02 qua từng chương trình là điều kiện tiên quyết để đạt được hiệu quả công việc tối ưu. Mỗi chương trình có quy trình và mục đích riêng biệt.

Chương Trình Khảo Sát (Surveying)

Chương trình Surveying trong máy toàn đạc Leica TS02 được sử dụng để thực hiện khảo sát thu thập dữ liệu về địa hình và các đối tượng. Để bắt đầu, từ Main Menu, chọn Programs và nhấn F1 để truy cập màn hình Surveying. Đây là chương trình cơ bản và thường xuyên được sử dụng nhất.

Bước đầu tiên là khai báo công việc bằng cách nhấn F1 [Set Job]. Người dùng cần đặt tên cho công việc để dễ dàng quản lý dữ liệu sau này. Việc đặt tên rõ ràng giúp tránh nhầm lẫn và tối ưu hóa quá trình xử lý thông tin.

Tiếp theo, khai báo trạm máy đo bằng cách nhấn F2 [Set Station]. Tại đây, nhập các thông tin về tọa độ trạm máy (X, Y, Z) và chiều cao máy (hi). Việc khai báo trạm máy chính xác là yếu tố quyết định độ tin cậy của toàn bộ dữ liệu khảo sát.

Sau đó, khai báo điểm định hướng đo bằng cách nhấn F3 [Set Orientation]. Đây là điểm tham chiếu để xác định phương vị của máy. Nhập tọa độ hoặc góc định hướng để máy có thể tính toán chính xác vị trí các điểm đo.

Cuối cùng, nhấn F4 [Start] để bắt đầu chương trình khảo sát. Máy sẽ bắt đầu đo đạc và lưu trữ các giá trị về góc, cạnh, tọa độ của các điểm cần khảo sát. Luôn kiểm tra lại các thiết lập trước khi bắt đầu để đảm bảo độ chính xác.

Chương Trình Chuyển Điểm Thiết Kế Ra Thực Địa (Stakeout)

Chương trình Stakeout cho phép chuyển các điểm thiết kế từ bản vẽ ra thực địa một cách chính xác. Từ Main Menu, chọn Programs, sau đó nhấn F2 [Stakeout] để vào chương trình này. Đây là công cụ không thể thiếu trong đo đạc công trình xây dựng.

Tương tự như Surveying, bước đầu tiên là khai báo công việc với F1 [Set Job]. Đảm bảo tên công việc phù hợp với dự án chuyển điểm thiết kế. Việc này giúp tổ chức dữ liệu một cách khoa học và dễ truy xuất.

Kế tiếp, khai báo trạm máy đo bằng cách nhấn F2 [Set Station]. Nhập tọa độ và chiều cao máy (hi) để máy có thể xác định vị trí của nó trên công trường. Độ chính xác của trạm máy ảnh hưởng trực tiếp đến việc định vị các điểm thiết kế.

Sau đó, khai báo phương vị bằng cách nhấn F3 [Set Orientation]. Điều này giúp định hướng máy theo một hướng cụ thể, thường là dựa trên một điểm cố định đã biết trước. Việc định hướng chính xác là rất quan trọng.

Nhấn F4 [Start] để bắt đầu chương trình Stakeout. Máy sẽ hướng dẫn người dùng di chuyển gương đến vị trí của điểm thiết kế mong muốn, hiển thị các thông số chênh lệch để điều chỉnh. Chương trình này giúp đảm bảo công trình được xây dựng đúng theo thiết kế.

Hướng Dẫn Giao Hội Nghịch (Free Station)

Cách giao hội máy toàn đạc leica ts02 bằng chương trình Free Station cho phép xác định tọa độ trạm máy thông qua việc đo ít nhất hai điểm đã biết tọa độ. Đây là một trong những chức năng mạnh mẽ nhất của máy toàn đạc điện tử, đặc biệt khi không thể đặt máy trực tiếp trên điểm có tọa độ.

Từ Main Menu, chọn Programs, và trên trang 2/3, nhấn F3 [Free Station]. Chương trình này loại bỏ nhu cầu thiết lập máy tại một điểm cố định đã biết, tăng tính linh hoạt cho người khảo sát. Nó là phần mềm máy toàn đạc hữu ích trong nhiều tình huống.

Đầu tiên, khai báo công việc với F1 [Set Job]. Chọn công việc phù hợp hoặc tạo mới để lưu trữ dữ liệu giao hội. Việc này giúp quản lý tốt các phép đo và kết quả.

Tiếp theo, bạn có thể thiết lập giới hạn độ chính xác cho phép giao hội bằng cách nhấn F1 [Set Accuracy Limit ]. Máy sẽ cảnh báo nếu kết quả giao hội vượt quá giới hạn này, giúp đảm bảo chất lượng công việc. Đây là một tính năng quan trọng để kiểm soát sai số.

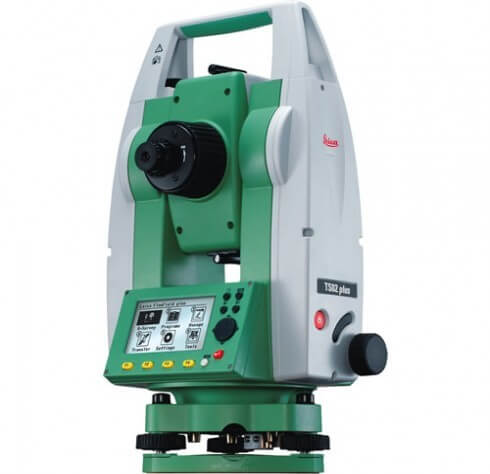

Thực hiện giao hội nghịch trên máy toàn đạc Leica TS02

Cuối cùng, nhấn F4 [Start] để bắt đầu quá trình giao hội. Máy sẽ yêu cầu bạn đo các điểm đã biết tọa độ, sau đó tự động tính toán và hiển thị tọa độ chính xác của trạm máy. Người dùng cần lưu ý đo ít nhất hai điểm và nên đo thêm một điểm thứ ba để kiểm tra chéo và tăng độ tin cậy.

Chương Trình Đo Diện Tích (Area and Volume)

Chương trình Area and Volume trên máy toàn đạc Leica TS02 dùng để tính toán diện tích một đa giác hoặc thể tích. Từ Main Menu, chọn Programs và trên trang 2/3, nhấn F2 [Area and Volume]. Chương trình này cực kỳ hữu ích trong đo đạc đất đai, quy hoạch và xây dựng.

Khởi đầu bằng cách khai báo công việc với F1 [Set Job]. Chọn công việc hiện tại hoặc tạo mới để lưu trữ kết quả tính toán. Việc tổ chức công việc rõ ràng giúp dễ dàng truy xuất thông tin sau này.

Kế đến, khai báo trạm máy đo bằng cách nhấn F2 [Set Station]. Nhập tọa độ và chiều cao máy (hi) tại vị trí đặt máy. Độ chính xác của trạm máy là nền tảng cho việc tính toán diện tích đúng đắn.

Sau đó, khai báo điểm định hướng đo bằng cách nhấn F3 [Set Orientation]. Định hướng máy theo một điểm cố định để đảm bảo các phép đo góc được thực hiện chính xác. Đây là bước quan trọng để xác định phương vị của khu vực cần đo.

Nhấn F4 [Start] để bắt đầu chương trình. Người dùng sẽ tiến hành đo các đỉnh của đa giác cần tính diện tích. Máy sẽ tự động tính toán và hiển thị kết quả diện tích sau khi tất cả các điểm đã được đo.

Chương Trình Đo Cao Không Với Tới (Remote Height)

Chương trình Remote Height được thiết kế để xác định chiều cao của các đối tượng không thể tiếp cận trực tiếp. Ví dụ như độ võng của dây điện, chiều cao gầm cầu, hoặc đỉnh cột điện. Từ Main Menu, chọn Programs và trên trang 2/3, nhấn F2 [Remote Height].

Tương tự các chương trình khác, khai báo công việc bằng F1 [Set Job]. Đảm bảo lựa chọn công việc phù hợp để lưu trữ kết quả đo cao. Việc này giúp bạn dễ dàng theo dõi và quản lý dữ liệu.

Tiếp theo, khai báo trạm máy đo với F2 [Set Station]. Nhập tọa độ và chiều cao máy (hi) tại vị trí hiện tại. Vị trí trạm máy chính xác là nền tảng cho việc đo cao không với tới.

Sau đó, khai báo điểm định hướng đo bằng F3 [Set Orientation]. Định hướng máy theo một điểm đã biết để thiết lập hệ tọa độ. Điều này giúp máy tính toán chính xác các giá trị độ cao tương đối.

Cuối cùng, nhấn F4 [Start] để bắt đầu chương trình. Người dùng sẽ hướng tâm ngắm máy đến một điểm trên mặt đất gần đối tượng, sau đó hướng đến điểm cao nhất của đối tượng cần đo. Máy sẽ tự động tính toán và hiển thị chiều cao của đối tượng.

Quản Lý Dữ Liệu và Bảo Trì Máy Toàn Đạc Leica TS02

Quản lý dữ liệu và bảo trì định kỳ là hai yếu tố thiết yếu để đảm bảo hiệu suất hoạt động lâu dài và độ chính xác của máy toàn đạc Leica TS02. Việc này giúp tối ưu hóa quy trình làm việc và bảo vệ khoản đầu tư vào thiết bị khảo sát trắc địa quan trọng này. Kỹ sư cần nắm vững các thao tác này.

Xem và Xóa Dữ Liệu Trên Máy

Để xem và xóa dữ liệu trên máy toàn đạc Leica TS02, người dùng cần truy cập File Management từ Main Menu. Đây là khu vực quản lý tất cả các loại dữ liệu được lưu trữ trên máy. Quản lý dữ liệu hiệu quả giúp duy trì không gian bộ nhớ và sắp xếp thông tin.

Để xem hoặc xóa các công việc đã tạo, nhấn phím F1 [JOB]. Tại đây, bạn có thể chọn một công việc cụ thể để xem chi tiết hoặc thực hiện thao tác xóa. Tương tự, để xem hoặc xóa các điểm cứng (Fixpoints), nhấn phím F2 [FIXPOINT].

Đối với các điểm đo đã thu thập (Measurements), nhấn phím F3 [MEASUREMENTS] để truy cập và quản lý. Các mã đo (Codes) cũng có thể được xem hoặc xóa thông qua phím F4 [CODES]. Luôn sao lưu dữ liệu quan trọng trước khi thực hiện bất kỳ thao tác xóa nào để tránh mất mát thông tin.

Các Chức Năng Quản Lý Tập Tin Nâng Cao

Trong phần File Management, máy toàn đạc Leica TS02 còn cung cấp các chức năng nâng cao để quản lý bộ nhớ. Tùy chọn Formats cho phép xóa toàn bộ bộ nhớ máy. Đây là một thao tác mạnh, thường được sử dụng khi cần làm trống hoàn toàn thiết bị hoặc khi gặp lỗi hệ thống.

Để xóa từng công việc hoặc từng điểm đo cụ thể, người dùng có thể sử dụng chức năng Delete Job Memory. Điều này hữu ích khi chỉ muốn loại bỏ một phần dữ liệu không còn cần thiết mà không ảnh hưởng đến toàn bộ thông tin khác. Việc này giúp quản lý dung lượng bộ nhớ một cách linh hoạt.

Chức năng Memory Statistics cung cấp thông tin chi tiết về dung lượng bộ nhớ đã sử dụng và còn trống. Việc thường xuyên kiểm tra thống kê bộ nhớ giúp người dùng nắm được tình trạng lưu trữ. Từ đó, có kế hoạch xóa hoặc sao lưu dữ liệu kịp thời, đảm bảo máy luôn có đủ không gian cho các công việc mới.

Lời Khuyên Bảo Trì và Vận Hành Bền Bỉ

Để đảm bảo máy toàn đạc Leica TS02 hoạt động ổn định và bền bỉ, việc bảo trì định kỳ là vô cùng quan trọng. Sau mỗi lần sử dụng, cần vệ sinh máy cẩn thận, đặc biệt là các bộ phận quang học như ống kính và gương. Sử dụng khăn mềm và dung dịch vệ sinh chuyên dụng để tránh làm hỏng bề mặt nhạy cảm.

Bảo quản máy trong hộp chuyên dụng, đặt ở nơi khô ráo, thoáng mát, tránh nhiệt độ cao và độ ẩm. Tránh để máy tiếp xúc trực tiếp với hóa chất hoặc va đập mạnh. Việc hiệu chuẩn máy định kỳ theo khuyến nghị của nhà sản xuất hoặc trung tâm dịch vụ uy tín sẽ duy trì độ chính xác cao.

Kiểm tra và thay thế pin khi cần thiết, đảm bảo luôn có đủ nguồn năng lượng cho các buổi đo. Tuân thủ nghiêm ngặt hướng dẫn sử dụng máy toàn đạc leica ts02 của nhà sản xuất giúp kéo dài tuổi thọ thiết bị. Điều này không chỉ bảo vệ khoản đầu tư mà còn đảm bảo chất lượng và độ tin cậy của mọi kết quả đo đạc.

Nắm vững cách sử dụng máy toàn đạc leica ts02 là yếu tố then chốt giúp tối ưu hóa hiệu quả công việc và đảm bảo độ chính xác trong mọi dự án trắc địa. Từ việc chuẩn bị và thiết lập cơ bản đến thành thạo các chương trình đo chuyên sâu như khảo sát, chuyển điểm, giao hội nghịch, đo diện tích và đo cao không với tới, mỗi bước đều quan trọng. Việc quản lý dữ liệu hiệu quả và tuân thủ quy trình bảo trì định kỳ sẽ giúp thiết bị vận hành ổn định, bền bỉ và mang lại năng suất cao nhất trong suốt quá trình hoạt động.
