Cách Sử Dụng Máy Toàn Đạc Điện Tử Topcon: Hướng Dẫn Chi Tiết Chuyên Sâu

Việc nắm vững cách sử dụng máy toàn đạc điện tử topcon là yếu tố then chốt giúp các kỹ sư, cán bộ trắc địa thực hiện công việc khảo sát, đo đạc công trình một cách chính xác và hiệu quả. Máy toàn đạc điện tử Topcon nổi tiếng với độ bền bỉ, độ chính xác cao và giao diện thân thiện, trở thành lựa chọn hàng đầu trong nhiều dự án xây dựng và khảo sát địa hình. Bài viết này sẽ cung cấp một cái nhìn toàn diện về các thao tác vận hành cơ bản đến nâng cao, đảm bảo người dùng có thể tự tin áp dụng trong thực tế. Chúng ta sẽ khám phá từ khâu chuẩn bị, thiết lập trạm máy, các phương pháp đo đạc phổ biến, cho đến quản lý dữ liệu, giúp tối ưu hóa quy trình làm việc và đạt được kết quả đo đạc đáng tin cậy.

Tổng Quan Về Máy Toàn Đạc Điện Tử Topcon

Máy toàn đạc điện tử Topcon là thiết bị quang học điện tử tích hợp, được sử dụng rộng rãi trong trắc địa để đo góc ngang, góc đứng, khoảng cách và xác định tọa độ các điểm trên mặt đất. Các dòng máy Topcon nổi bật với công nghệ đo đạc tiên tiến, khả năng chống chịu tốt với điều kiện môi trường khắc nghiệt và độ chính xác vượt trội. Việc hiểu rõ cấu tạo và nguyên lý hoạt động là nền tảng quan trọng trước khi đi sâu vào các bước vận hành cụ thể.

Giới Thiệu Các Dòng Máy Toàn Đạc Topcon Phổ Biến

Topcon cung cấp đa dạng các dòng máy toàn đạc, từ cơ bản đến cao cấp, phục vụ nhiều mục đích khác nhau. Các dòng máy như GTS-230N series (ví dụ GTS-235N), ES series, GM series là những cái tên quen thuộc. Mỗi dòng có những ưu điểm riêng về độ chính xác, phạm vi đo, bộ nhớ và các tính năng chuyên biệt. Ví dụ, GTS-235N là dòng máy truyền thống, bền bỉ, trong khi ES và GM series tích hợp nhiều công nghệ hiện đại hơn như EDM không gương, Bluetooth, và phần mềm nâng cao.

Cấu Tạo Và Chức Năng Chính Của Máy Toàn Đạc Topcon

Máy toàn đạc điện tử Topcon bao gồm các bộ phận chính như thân máy, bàn phím điều khiển, màn hình hiển thị, ống kính quang học, bộ đo góc và bộ đo khoảng cách điện tử (EDM). Thân máy chứa hệ thống điện tử và quang học phức tạp. Bàn phím và màn hình là giao diện để người dùng nhập dữ liệu, chọn chức năng và quan sát kết quả đo. Ống kính giúp ngắm mục tiêu với độ phóng đại cao.

Các chức năng cơ bản bao gồm đo góc (ngang, đứng), đo khoảng cách (xiên, bằng), đo chênh cao, tính toán tọa độ điểm, và các chức năng chuyên dụng như bố trí điểm (stake out), giao hội nghịch (resection). Việc thành thạo các chức năng này là chìa khóa để khai thác tối đa tiềm năng của máy.

Quy Trình Chuẩn Bị Trước Khi Vận Hành Máy Toàn Đạc Topcon

Trước khi bắt đầu bất kỳ công việc đo đạc nào, việc chuẩn bị kỹ lưỡng là vô cùng quan trọng để đảm bảo độ chính xác và hiệu quả. Quy trình này bao gồm kiểm tra thiết bị, thiết lập chân máy, định tâm và cân bằng máy.

Kiểm Tra Thiết Bị Và Phụ Kiện

Đảm bảo rằng máy toàn đạc, chân máy, gương (sào gương), pin, bộ sạc và các phụ kiện khác đều trong tình trạng tốt. Kiểm tra pin đã được sạc đầy và ống kính sạch sẽ. Các phụ kiện như dây dọi quang học hoặc laser phải hoạt động bình thường. Việc này giúp tránh gián đoạn công việc và đảm bảo an toàn cho thiết bị.

Thiết Lập Chân Máy Và Cân Bằng Sơ Bộ

Đặt chân máy trên một vị trí ổn định, vững chắc, gần với điểm đặt máy đã chọn. Điều chỉnh độ dài của ba chân sao cho mặt đế chân máy tương đối bằng phẳng và ống ngắm dọi tâm (hoặc laser dọi tâm) nằm gần điểm mốc. Đây là bước cân bằng sơ bộ giúp giảm thiểu thời gian cân bằng chi tiết sau này.

Định Tâm Và Cân Bằng Điện Tử Chính Xác

Sau khi cân bằng sơ bộ, sử dụng ống ngắm dọi tâm hoặc laser dọi tâm để định tâm máy chính xác trên điểm mốc. Tiếp theo, sử dụng bọt thủy tròn và bọt thủy dài (hoặc hiển thị bọt thủy điện tử trên màn hình) để cân bằng máy một cách tỉ mỉ. Đảm bảo rằng bọt thủy nằm chính giữa hoặc các giá trị trên màn hình hiển thị zero, cho thấy máy đã được cân bằng hoàn hảo.

Các Bước Thiết Lập Ban Đầu Cho Máy Toàn Đạc Topcon

Sau khi máy đã được đặt và cân bằng chính xác, các bước thiết lập ban đầu trên phần mềm máy là cần thiết để bắt đầu công việc đo đạc.

Nhập Thông Tin Dự Án Và File Dữ Liệu

Mở máy và truy cập vào menu chính. Thông thường, máy sẽ yêu cầu nhập hoặc chọn một dự án (Job) để lưu trữ dữ liệu. Hãy tạo một dự án mới hoặc chọn dự án hiện có. Việc tổ chức dữ liệu theo dự án giúp quản lý thông tin hiệu quả và dễ dàng truy xuất sau này. Đặt tên file dữ liệu một cách rõ ràng và khoa học.

Màn hình chính hiển thị menu chức năng của máy toàn đạc điện tử Topcon, bước đầu tiên trong cách sử dụng máy toàn đạc điện tử topcon để thao tác cài đặt.

Từ màn hình menu chính, chọn các chức năng phù hợp để tiếp tục.

Thiết Lập Điểm Đặt Máy (Station Setup)

Trong phần thiết lập trạm máy, bạn sẽ nhập tọa độ của điểm mà máy đang đứng (điểm đặt máy). Nếu bạn đang đặt máy tại một điểm đã biết tọa độ, hãy nhập trực tiếp tọa độ (E, N, Z) của điểm đó. Nếu không, máy sẽ tính toán tọa độ này dựa trên phương pháp giao hội nghịch hoặc các phương pháp khác.

Giao diện chọn chức năng trên máy toàn đạc điện tử Topcon, bước quan trọng trong quá trình thiết lập trạm máy ban đầu để bắt đầu các thao tác đo đạc.

Chọn F2 (LAYOUT) để truy cập chức năng bố trí, hoặc các chức năng thiết lập tương tự để khai báo trạm máy.

Định Hướng (Orientation)

Bước định hướng là thiết lập phương chuẩn cho các phép đo góc. Bạn sẽ ngắm về một điểm mốc có tọa độ đã biết (điểm định hướng) và nhập tọa độ của điểm đó. Máy sẽ tự động tính toán phương vị gốc và các góc sau đó sẽ được đo tương ứng với phương này. Chiều cao gương tại điểm định hướng cũng cần được nhập chính xác.

Màn hình nhập tên file dữ liệu trên máy toàn đạc điện tử Topcon, một bước cơ bản trong cách sử dụng máy toàn đạc điện tử topcon để quản lý thông tin dự án hiệu quả.

Nhập tên file và sau đó bấm Enter.

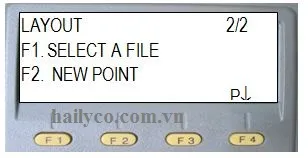

Trang màn hình phụ trên máy toàn đạc điện tử Topcon, hiển thị các tùy chọn bổ sung sau khi hoàn thành việc khai báo tên file.

Chọn F4 để chuyển trang và tìm đến chức năng phù hợp.

Cách Sử Dụng Máy Toàn Đạc Điện Tử Topcon Với Phương Pháp Giao Hội Nghịch (Resection)

Phương pháp giao hội nghịch là một kỹ thuật quan trọng khi không thể đặt máy trực tiếp tại các điểm mốc có tọa độ, hoặc khi các điểm mốc không nhìn thấy nhau từ vị trí đặt máy. Lúc này, người dùng sẽ đặt máy tại một vị trí bất kỳ (chưa biết tọa độ) nhưng có thể quan sát được ít nhất hai điểm mốc đã biết tọa độ. Máy sẽ tính toán tọa độ chính xác của vị trí đặt máy dựa trên các phép đo góc và khoảng cách đến các điểm mốc này.

Khi Nào Cần Sử Dụng Giao Hội Nghịch

Giao hội nghịch được áp dụng trong các trường hợp sau:

• Vị trí đặt máy lý tưởng bị vật cản che khuất hoặc không thể tiếp cận.
• Cần thiết lập trạm máy nhanh chóng tại một vị trí linh hoạt trên công trường.
• Khi các điểm mốc không thể nhìn thấy nhau, gây khó khăn cho việc định hướng truyền thống.
  Phương pháp này cung cấp tính linh hoạt cao trong việc bố trí trạm máy.

Nguyên Lý Cơ Bản Của Giao Hội Nghịch

Nguyên lý của giao hội nghịch là dựa vào tọa độ của ít nhất hai điểm mốc đã biết (thông thường là ba điểm để tăng độ chính xác và kiểm tra) và các giá trị góc, khoảng cách đo được từ vị trí đặt máy đến các điểm mốc đó. Máy toàn đạc sẽ sử dụng các công thức toán học (ví dụ: phương pháp bình phương nhỏ nhất) để tính toán ra tọa độ (E, N, Z) của vị trí đặt máy với độ chính xác tối ưu.

Các Bước Thực Hiện Giao Hội Nghịch Trên Máy Topcon

Để thực hiện giao hội nghịch trên máy toàn đạc Topcon, bạn cần tuân theo các bước chi tiết sau.

Truy Cập Chức Năng Giao Hội Nghịch

Từ màn hình hiển thị các chức năng, bạn cần tìm và chọn mục “RESECTION” hoặc “Giao Hội Nghịch”.

Màn hình chọn chức năng tạo điểm mới trên máy toàn đạc điện tử Topcon, bao gồm cả tùy chọn giao hội nghịch (resection).

Chọn F2 (NEW POINT) để tạo điểm mới, sau đó chọn F2 (RESECTION) để bắt đầu quá trình giao hội nghịch.

Tại màn hình Resection, chọn F1 (INPUT) để nhập tên cho điểm cần đo.

Nhập tên điểm cho trạm máy của bạn và nhấn F4 (ENTER) để hoàn tất. Điều này sẽ đưa bạn đến màn hình tiếp theo để nhập thông tin điểm mốc.

Tiếp tục nhấn F4 (ENTER) để xác nhận và chuyển sang bước nhập điểm mốc đầu tiên.

Nhập Thông Tin Điểm Mốc Đầu Tiên

Đây là bước bạn sẽ cung cấp tọa độ cho điểm mốc đầu tiên mà máy sẽ ngắm đến.

Sử dụng F1 (INPUT) để nhập tên điểm mốc thứ nhất, hoặc F2 (LIST) nếu điểm đã có trong bộ nhớ. F3 (NEZ) cho phép nhập tọa độ trực tiếp. Sau khi chọn F3, một màn hình nhập tọa độ sẽ xuất hiện.

Nhập chính xác các giá trị tọa độ N, E, Z của điểm mốc thứ nhất. Sau khi nhập xong, nhấn F4 (ENTER) để hoàn tất.

Nhập chiều cao gương (HR) tại điểm mốc đó. Chiều cao gương cần phải được đo đạc cẩn thận và nhập chính xác để đảm bảo độ chính xác cao độ. Sau khi nhập, nhấn ENT để chấp nhận.

Đo Đạc Đến Điểm Mốc Đầu Tiên

Sau khi nhập thông tin điểm mốc và chiều cao gương, bạn sẽ tiến hành ngắm và đo.

Hướng ống kính của máy về phía gương đặt tại điểm mốc thứ nhất. Sau khi ngắm chuẩn, nhấn F4 (DIST) để máy thực hiện phép đo khoảng cách và góc. Máy sẽ tự động lưu lại các giá trị này. Sau đó, máy sẽ yêu cầu chuyển sang điểm mốc thứ hai.

Nhập Thông Tin Và Đo Đạc Đến Điểm Mốc Thứ Hai

Lặp lại quy trình tương tự như điểm mốc thứ nhất cho điểm mốc thứ hai.

Sử dụng F1 (INPUT) để nhập tên điểm mốc thứ hai, hoặc F2 (LIST) nếu đã có sẵn. Tương tự, dùng F3 (NEZ) để nhập tọa độ trực tiếp nếu cần. Nhấn F4 (ENTER) sau khi nhập xong tên điểm.

Nhấn F4 (ENTER) để xác nhận điểm mốc thứ hai. Sau đó, nhập chiều cao gương (HR) tương tự như điểm thứ nhất.

Hướng ống kính đến gương tại điểm mốc thứ hai và nhấn F4 (DIST) để thực hiện phép đo. Sau khi đo xong, máy sẽ hiển thị kết quả đo.

Tính Toán Và Lưu Trữ Tọa Độ Trạm Máy

Sau khi đã đo đến ít nhất hai điểm mốc, máy sẽ tiến hành tính toán tọa độ của trạm máy.

Nhấn F4 (CACL) để máy thực hiện tính toán tọa độ điểm giao hội (tức là tọa độ của vị trí đặt máy).

Màn hình sẽ hiển thị tọa độ (N, E, Z) của vị trí máy. Bạn nên kiểm tra lại các giá trị này. Nếu kết quả chấp nhận được, nhấn F3 (YES) để lưu tọa độ điểm trạm máy vào bộ nhớ. Sau khi lưu, quá trình giao hội nghịch hoàn tất và máy đã sẵn sàng cho các công việc đo đạc tiếp theo dựa trên tọa độ trạm máy vừa thiết lập.

Các Chức Năng Đo Đạc Phổ Biến Khác Của Máy Toàn Đạc Topcon

Ngoài giao hội nghịch, máy toàn đạc Topcon còn có nhiều chức năng đo đạc khác vô cùng hữu ích trong công tác trắc địa.

Đo Khảo Sát (Surveying)

Chức năng đo khảo sát cho phép thu thập tọa độ và cao độ của các điểm chi tiết trên thực địa. Người dùng chỉ cần ngắm về điểm cần đo, nhấn nút đo và máy sẽ tự động tính toán, hiển thị và lưu trữ tọa độ của điểm đó. Đây là chức năng cốt lõi trong việc lập bản đồ địa hình, khảo sát hiện trạng công trình. Việc nhập mô tả điểm (code) rõ ràng giúp phân loại dữ liệu hiệu quả.

Chuyển Điểm Thiết Kế Ra Thực Địa (Stake Out)

Chức năng bố trí điểm, hay chuyển điểm thiết kế ra thực địa (Stake Out), là công cụ không thể thiếu trong xây dựng. Người dùng nhập tọa độ của điểm thiết kế vào máy. Máy sẽ hướng dẫn bằng góc và khoảng cách để đưa gương đến đúng vị trí của điểm thiết kế trên thực địa. Điều này đảm bảo công trình được thi công đúng theo bản vẽ. Quy trình Stake Out yêu cầu độ chính xác cao và khả năng đọc hiểu các chỉ dẫn của máy.

Đo Khoảng Cách, Góc, Cao Độ Đơn Giản

Máy toàn đạc Topcon có khả năng đo trực tiếp khoảng cách xiên, khoảng cách bằng, góc ngang, góc đứng và chênh cao giữa hai điểm. Các chức năng này thường có sẵn trên màn hình cơ bản hoặc dễ dàng truy cập qua các phím chức năng. Đây là các phép đo cơ bản nhất nhưng lại là nền tảng cho mọi công việc trắc địa phức tạp hơn. Người dùng cần hiểu rõ ý nghĩa của từng loại giá trị đo để áp dụng chính xác.

Quản Lý Dữ Liệu Và Truyền Tải Trên Máy Toàn Đạc Topcon

Việc quản lý và truyền tải dữ liệu là một phần không thể thiếu trong quy trình làm việc với máy toàn đạc điện tử. Dữ liệu cần được lưu trữ an toàn và có thể chuyển đổi giữa máy và các thiết bị khác.

Lưu Trữ Dữ Liệu Trong Máy

Máy toàn đạc Topcon được trang bị bộ nhớ trong để lưu trữ hàng nghìn điểm đo. Người dùng cần đảm bảo rằng dữ liệu được lưu vào đúng dự án (Job) và có chiến lược quản lý bộ nhớ hợp lý, tránh tình trạng đầy bộ nhớ hoặc mất dữ liệu. Thường xuyên kiểm tra dung lượng còn trống và sao lưu dữ liệu quan trọng.

Trút Dữ Liệu Từ Máy Sang Máy Tính

Để xử lý, phân tích hoặc in ấn dữ liệu, cần phải trút dữ liệu từ máy toàn đạc sang máy tính. Quá trình này thường được thực hiện thông qua cáp kết nối RS-232 hoặc USB, hoặc qua Bluetooth đối với các dòng máy hiện đại hơn. Cần có phần mềm chuyên dụng (ví dụ: Topcon Tools, hay các phần mềm trắc địa khác) để nhận và chuyển đổi định dạng dữ liệu cho phù hợp. Quá trình này đòi hỏi sự cẩn trọng để tránh lỗi truyền tải.

Nạp Dữ Liệu Từ Máy Tính Vào Máy Toàn Đạc

Tương tự, dữ liệu từ máy tính (ví dụ: tọa độ điểm thiết kế cho chức năng Stake Out) cũng có thể được nạp vào máy toàn đạc. Điều này giúp các kỹ sư nhập sẵn các điểm cần bố trí mà không cần nhập tay từng điểm trên thực địa, tiết kiệm thời gian và giảm thiểu sai sót. Định dạng file dữ liệu đầu vào cần tương thích với phần mềm của máy toàn đạc.

Bảo Dưỡng Và Khắc Phục Lỗi Thường Gặp Khi Sử Dụng Máy Toàn Đạc Topcon

Để máy toàn đạc điện tử Topcon hoạt động ổn định và bền bỉ, việc bảo dưỡng định kỳ và nắm vững cách khắc phục các lỗi cơ bản là rất cần thiết.

Cách Bảo Quản Máy Toàn Đạc Điện Tử

• Vệ sinh: Luôn giữ ống kính, màn hình và thân máy sạch sẽ. Sử dụng khăn mềm chuyên dụng để lau bụi, tránh làm xước bề mặt quang học.
• Bảo vệ khỏi môi trường: Tránh để máy tiếp xúc trực tiếp với nước, bụi bẩn, nhiệt độ quá cao hoặc quá thấp. Sử dụng hộp đựng máy chuyên dụng khi di chuyển và bảo quản.
• Pin: Sạc pin đúng cách, không để pin cạn kiệt hoàn toàn trong thời gian dài. Bảo quản pin ở nơi khô ráo, thoáng mát.
• Kiểm định hiệu chuẩn: Định kỳ đưa máy đi kiểm định và hiệu chuẩn tại các trung tâm uy tín để đảm bảo độ chính xác của các phép đo.

Khắc Phục Một Số Lỗi Cơ Bản

• Lỗi cân bằng: Nếu máy khó cân bằng hoặc bọt thủy lệch, kiểm tra lại vị trí chân máy có vững chắc không. Đảm bảo các ốc cân bằng được xoay nhẹ nhàng và đều.
• Lỗi đo khoảng cách: Nếu máy không đo được khoảng cách hoặc kết quả không ổn định, kiểm tra xem gương có bị che khuất không, ống kính có sạch không và chế độ đo (gương/không gương) có phù hợp không. Đảm bảo pin đủ điện.
• Mất dữ liệu: Luôn sao lưu dữ liệu thường xuyên. Nếu máy bị treo hoặc không phản hồi, thử khởi động lại. Trong trường hợp nghiêm trọng, cần tham khảo hướng dẫn sử dụng hoặc liên hệ nhà cung cấp.
• Lỗi pin: Nếu pin nhanh hết hoặc không sạc được, kiểm tra lại bộ sạc và dây cáp. Pin có thể đã bị chai và cần thay thế.

Lưu Ý Quan Trọng Khi Sử Dụng Máy Toàn Đạc Điện Tử Topcon

Để đạt được hiệu quả tối đa và đảm bảo an toàn, người dùng cần lưu ý một số điểm quan trọng. Đảm bảo môi trường làm việc an toàn, tránh các nguồn gây nhiễu điện từ mạnh có thể ảnh hưởng đến kết quả đo. Luôn tuân thủ các quy tắc an toàn lao động trên công trường.

Kiểm tra và hiểu rõ các thông số kỹ thuật của máy đang sử dụng, bao gồm độ chính xác góc, khoảng cách, phạm vi đo EDM. Sử dụng phần mềm máy tính tương thích để xử lý hậu kỳ dữ liệu. Việc đào tạo bài bản và thường xuyên cập nhật kiến thức về công nghệ trắc địa mới sẽ nâng cao năng lực sử dụng máy.

Nắm vững các nguyên tắc cơ bản của trắc địa và hiểu rõ ý nghĩa của từng phép đo. Việc này giúp người dùng không chỉ thao tác đúng kỹ thuật mà còn có khả năng phân tích và đưa ra quyết định chính xác dựa trên dữ liệu thu thập được. Luôn đặt câu hỏi và tìm hiểu sâu hơn về các tính năng nâng cao để khai thác tối đa giá trị của thiết bị.

Kết Luận

Việc thành thạo cách sử dụng máy toàn đạc điện tử topcon không chỉ là nắm vững các thao tác kỹ thuật mà còn là sự hiểu biết sâu sắc về nguyên lý và ứng dụng của thiết bị. Từ các bước chuẩn bị cơ bản, thiết lập trạm máy, thực hiện giao hội nghịch để xác định vị trí không có mốc rõ ràng, cho đến việc sử dụng các chức năng đo đạc chi tiết, quản lý dữ liệu và bảo dưỡng định kỳ, mỗi khía cạnh đều góp phần vào độ chính xác và hiệu quả của công việc trắc địa. Với những hướng dẫn chi tiết này, hy vọng người dùng có thể tối ưu hóa quy trình làm việc, đảm bảo thu được kết quả đo đạc chính xác và đáng tin cậy cho mọi dự án.
