Máy thủy bình điện tử là một thiết bị trắc địa hiện đại, đóng vai trò then chốt trong nhiều lĩnh vực kỹ thuật, từ xây dựng, giao thông đến nông nghiệp, khảo sát địa hình. Việc nắm vững cách sử dụng máy thủy bình điện tử không chỉ giúp đảm bảo độ chính xác cao trong công tác đo đạc mà còn tối ưu hóa hiệu suất làm việc. Bài viết này sẽ cung cấp hướng dẫn chi tiết về quy trình vận hành máy thủy bình kỹ thuật số, từ khâu chuẩn bị đến phân tích kết quả, nhằm mang lại cái nhìn toàn diện và thực tiễn nhất về thiết bị quan trọng này. Quá trình vận hành đòi hỏi sự tỉ mỉ, hiểu biết về thiết bị và quy trình đo đạc chuẩn xác để đạt được đo cao độ chính xác.
Tổng Quan về Máy Thủy Bình Điện Tử và Tầm Quan Trọng của Nó
Máy thủy bình điện tử, hay máy thủy bình kỹ thuật số, là công cụ đo cao độ tự động tiên tiến. Thiết bị này sử dụng công nghệ quang học kết hợp với bộ xử lý điện tử để đọc tự động các vạch mã vạch trên mia (thước đo), sau đó tính toán và hiển thị kết quả chênh cao độ. Khác với máy thủy bình quang học truyền thống, máy điện tử giảm thiểu sai số do người đọc và tăng tốc độ đo đáng kể.
Chức năng chính của máy là xác định sự chênh lệch độ cao giữa hai hoặc nhiều điểm trên mặt đất, phục vụ việc san lấp mặt bằng, định vị cao độ công trình, kiểm tra độ dốc và nhiều ứng dụng khác. Sự chính xác và hiệu quả của máy thủy bình điện tử là không thể phủ nhận trong việc đảm bảo chất lượng và tiến độ của các dự án kỹ thuật. Việc sử dụng thành thạo thiết bị trắc địa này góp phần vào sự thành công của mọi công trình.
Cấu Tạo Cơ Bản của Máy Thủy Bình Điện Tử
Hiểu rõ cấu tạo là nền tảng để vận hành máy thủy bình điện tử một cách hiệu quả. Mỗi bộ phận đều có chức năng riêng biệt, hỗ trợ quá trình đo đạc đạt độ chính xác cao. Việc làm quen với từng thành phần giúp người dùng thao tác nhanh chóng và xử lý tình huống phát sinh.
Các bộ phận chính bao gồm màn hình LCD, nơi hiển thị các thông số và kết quả đo; pin cung cấp năng lượng cho máy hoạt động liên tục; đế máy và ba ốc cân bằng dùng để điều chỉnh thăng bằng cho thiết bị. Thị kính và điều quang cho phép người dùng quan sát rõ nét mục tiêu và mia đo.
Vi động ngang được sử dụng để xoay máy một cách tinh tế, giúp ngắm chuẩn xác vào mia. Bọt thủy tròn là chỉ báo cân bằng sơ bộ của máy. Tay cầm giúp di chuyển máy dễ dàng, trong khi ngắm hướng sơ bộ hỗ trợ định vị mia nhanh chóng trước khi quan sát qua thị kính.
Máy thủy bình điện tử Leica NA524 đang được đặt trên chân máy, sẵn sàng cho quy trình đo đạc cao độ chính xác
Chuẩn Bị Trước Khi Cách Sử Dụng Máy Thủy Bình Điện Tử
Giai đoạn chuẩn bị đóng vai trò cực kỳ quan trọng, quyết định đến độ chính xác và hiệu quả của toàn bộ quá trình đo đạc. Một sự chuẩn bị kỹ lưỡng sẽ giúp tránh những sai sót không đáng có và tối ưu hóa thời gian thực hiện. Kiểm tra và thiết lập đúng cách trước khi bắt đầu là điều cần thiết.
Kiểm Định và Hiệu Chuẩn Máy
Trước khi đưa máy thủy bình điện tử vào sử dụng, việc kiểm định và hiệu chuẩn là bắt buộc. Giấy kiểm định máy thủy bình chứng minh rằng thiết bị vẫn hoạt động trong giới hạn sai số cho phép, đảm bảo kết quả đo đạc đáng tin cậy. Nếu máy không đạt chuẩn, cần phải điều chỉnh hoặc sửa chữa kịp thời.
Quá trình kiểm định thường được thực hiện định kỳ bởi các đơn vị chuyên môn, tuân thủ các tiêu chuẩn quốc tế. Điều này giúp phát hiện sớm các vấn đề hỏng hóc, sự cố kỹ thuật hoặc sai lệch trong hệ thống quang học, điện tử của máy. Việc đảm bảo máy hoạt động chính xác là yếu tố then chốt.
Lựa Chọn và Thiết Lập Chân Máy
Chọn một vị trí đặt chân máy vững chắc, bằng phẳng, tránh những nơi có thể bị sụt lún hoặc rung động. Chân máy phải được mở rộng tối đa để tăng độ ổn định. Sau đó, gá máy thủy bình điện tử lên chân máy và siết chặt ốc cố định.
Đảm bảo ba chân máy được đặt trên mặt đất một cách chắc chắn, không bị lung lay. Chiều cao của chân máy nên được điều chỉnh sao cho phù hợp với tầm nhìn của người đo, tạo cảm giác thoải mái khi thao tác. Chân máy không ổn định có thể dẫn đến sai số nghiêm trọng.
Kiểm Tra Mia (Thước Đo)
Mia, hay thước đo mã vạch, là phụ kiện không thể thiếu khi sử dụng máy thủy bình điện tử. Đảm bảo mia sạch sẽ, không bị cong vênh hay hư hỏng các vạch mã vạch. Các vạch mã vạch trên mia là dữ liệu đầu vào quan trọng cho máy để tính toán.
Trong quá trình đo, mia phải được dựng thẳng đứng tuyệt đối, không nghiêng ngả. Sử dụng bọt thủy tròn trên mia để kiểm tra độ thẳng đứng. Một mia không thẳng sẽ gây ra sai số về cao độ, ảnh hưởng trực tiếp đến kết quả cuối cùng của việc đo đạc.
Đảm Bảo Nguồn Năng Lượng
Kiểm tra dung lượng pin của máy thủy bình điện tử trước khi bắt đầu công việc. Một pin đầy sẽ đảm bảo quá trình đo diễn ra liên tục, không bị gián đoạn giữa chừng. Mang theo pin dự phòng hoặc bộ sạc là một biện pháp hữu ích, đặc biệt khi làm việc ngoài hiện trường.
Nguồn năng lượng ổn định giúp máy duy trì hiệu suất hoạt động tốt nhất, tránh trường hợp máy tắt đột ngột do hết pin khi đang ghi nhận dữ liệu. Điều này rất quan trọng để tránh mất mát thông tin và đảm bảo tiến độ công việc.
Quy Trình Chi Tiết Cách Sử Dụng Máy Thủy Bình Điện Tử Để Đo Đạc Chính Xác
Việc thực hiện các bước đo đạc một cách tuần tự và chính xác là yếu tố quyết định đến độ tin cậy của kết quả. Mỗi bước đều có ý nghĩa riêng và cần được thực hiện cẩn trọng. Tuân thủ quy trình giúp người dùng tối ưu hóa hiệu quả công việc.
Bước 1: Chọn Vị Trí Đặt Máy Thủy Bình Tối Ưu
Đặt máy thủy bình điện tử tại vị trí chiến lược, nơi có tầm nhìn thông thoáng đến các điểm cần đo và mốc gốc. Vị trí lý tưởng thường là cao hơn mốc gốc một chút, giúp dễ dàng truyền cao độ. Tránh đặt máy ở những nơi có địa hình không ổn định, dễ sụt lún hoặc gần các nguồn rung động mạnh.
Chọn điểm đặt máy sao cho khoảng cách từ máy đến mia sau và mia trước tương đối cân bằng, giúp giảm thiểu sai số do ảnh hưởng của khúc xạ ánh sáng và sai số góc i của máy. Việc lựa chọn vị trí phù hợp ngay từ đầu sẽ tiết kiệm thời gian và công sức trong quá trình đo.
Bước 2: Cân Bằng Máy Thủy Bình Điện Tử
Sau khi gá máy lên chân, tiến hành cân bằng máy. Đầu tiên, điều chỉnh chân máy sao cho bọt thủy tròn trên máy nằm trên đường thẳng đi qua hai ốc cân bằng bất kỳ. Vặn đồng thời hai ốc này cùng chiều hoặc ngược chiều để đưa bọt nước vào khoảng giữa.
Sau đó, xoay máy 90 độ và sử dụng ốc cân bằng thứ ba để đưa bọt nước vào tâm vòng tròn. Lặp lại quá trình này vài lần cho đến khi bọt thủy tròn nằm chính xác ở vị trí cân bằng. Với máy thủy bình điện tử hiện đại, thường có hệ thống tự động kiểm tra và báo lỗi nếu máy chưa cân bằng hoàn hảo.

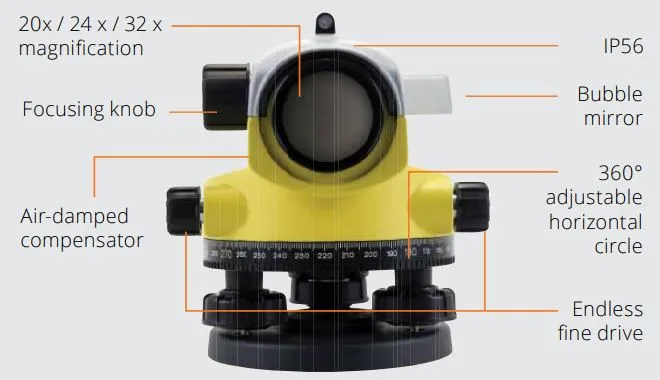

Kỹ thuật viên đang thực hiện cân bằng máy thủy bình điện tử Geomax ZAL220 để đảm bảo độ chính xác cho việc đo cao độ
Bước 3: Thiết Lập Chương Trình Đo Đạc Ban Đầu
Mở nguồn máy thủy bình điện tử và truy cập vào menu chính (thường là nút “Program” hoặc “Menu”). Chọn tùy chọn “Line Levelling” (thường là số 2) để bắt đầu quy trình đo cao độ theo tuyến. Đây là chức năng cơ bản cho các tác vụ đo cao thông thường.
Chức năng “Line Levelling” được thiết kế để đo chênh cao giữa các điểm trên một tuyến đường, giúp người dùng dễ dàng thu thập và quản lý dữ liệu. Việc lựa chọn đúng chương trình ngay từ đầu sẽ đảm bảo tính nhất quán của dữ liệu.
Bước 4: Khởi Tạo Dự Án và Tuyến Đo
Trong chương trình “Line Levelling”, bạn cần đặt tên cho dự án (Job) bằng cách chọn “New” và nhập tên Job thông qua bàn phím số và phím CE để xóa ký tự. Sau khi nhập xong, chọn “Set” để lưu tên Job. Việc đặt tên rõ ràng giúp quản lý dữ liệu dễ dàng hơn.
Tiếp theo, vào mục “Line” (thường là số 2) để đặt tên tuyến đo (Name) và chọn phương pháp đo (Meth). Đối với các đường chuyền đo cao hạng III và IV, phương pháp đo thường là BFFB (Back-Fore-Fore-Back), tức là đo mia sau, mia trước, sau đó lặp lại đo mia trước và mia sau. Đây là phương pháp giúp giảm thiểu sai số hệ thống.
Đặt tên điểm độ cao gốc đầu tuyến (PtID) và nhập độ cao của điểm gốc này (Ho). Đây là giá trị cao độ chuẩn mà từ đó tất cả các điểm khác sẽ được xác định. Sau khi nhập đầy đủ thông tin, chọn “Set” để xác nhận các thiết lập ban đầu.
Bước 5: Cấu Hình Hiển Thị Sai Số và Dung Sai
Truy cập vào mục “Set: Tolerances” (thường là số 3) để thiết lập hiển thị sai số. Bật chế độ “On” để máy tự động kiểm tra và hiển thị các sai số trong quá trình đo. Điều này rất quan trọng để người dùng có thể nhận biết và xử lý kịp thời các sai lệch.
Việc cấu hình dung sai cho phép giúp người đo biết được liệu kết quả có nằm trong giới hạn cho phép của dự án hay không. Điều này nâng cao độ tin cậy của dữ liệu và đảm bảo các tiêu chuẩn kỹ thuật được tuân thủ. Chọn “Set” để hoàn tất cài đặt.
Bước 6: Thực Hiện Đo Đạc Trạm Máy Đầu Tiên
Chọn “START / CONT” (thường là số 4) và nhấn “OK” để bắt đầu quá trình đo. Để tiến hành đo, bấm phím màu đỏ thường nằm bên thân phải của máy. Máy sẽ tự động đọc mã vạch trên mia.
Thực hiện đo mia sau (Back sight) và mia trước (Fore sight) theo chu kỳ của một trạm đo. Cần đảm bảo mia được dựng thẳng đứng và không bị xê dịch trong suốt quá trình máy đọc số liệu. Nếu máy báo lỗi do chệch hướng ngắm, hãy bấm lại phím màu đỏ để đo lại.
Quá trình này cần sự tập trung cao độ để đảm bảo mia được đặt đúng vị trí và ổn định. Mỗi trạm đo sẽ bao gồm các lượt đo mia sau và mia trước, sau đó máy sẽ tự động tính toán chênh cao.
Bước 7: Phân Tích Kết Quả Đo và Điều Chỉnh Sai Số
Sau khi hoàn tất đo đạc tại một trạm, máy sẽ hiển thị kết quả. Một trong những thông số quan trọng cần chú ý là TBal (Total Balance), đây là chênh lệch khoảng cách từ máy thủy bình đến mia sau trừ đi khoảng cách từ máy đến mia trước.
Nếu TBal có giá trị dương, có nghĩa là khoảng cách từ máy đến mia sau lớn hơn khoảng cách đến mia trước. Ngược lại, nếu TBal có giá trị âm, khoảng cách đến mia sau nhỏ hơn. Dựa vào giá trị TBal này, người đo cần bố trí trạm máy tiếp theo một cách phù hợp.
Mục tiêu là làm cho tổng TBal của trạm trước cộng với TBal của trạm sau gần về 0 hoặc không vượt quá giá trị cho phép. Điều này giúp kiểm soát và tránh sai số góc i (sai số do trục ngắm không song song với trục bọt thủy) tích lũy trong quá trình đo đạc đường chuyền.

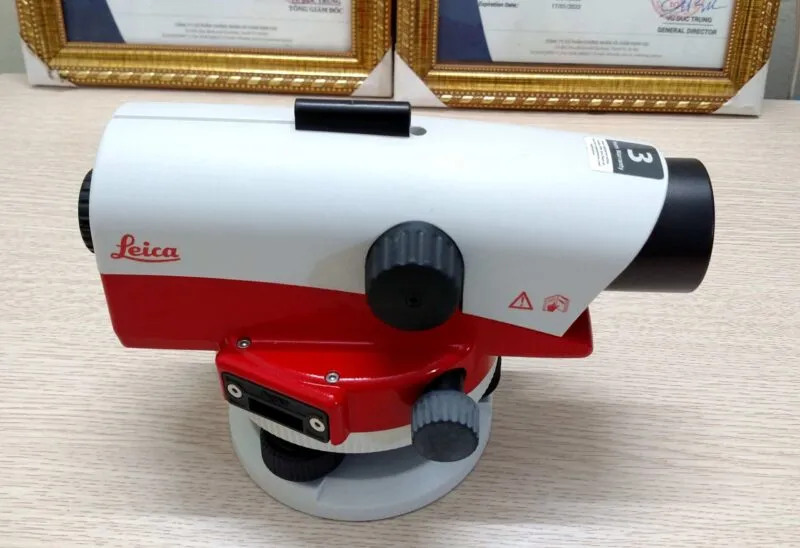

Hình ảnh minh họa quá trình đo đạc thực tế bằng máy thủy bình điện tử trên công trường, thu thập dữ liệu cao độ chi tiết
Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Khi Sử Dụng Máy Thủy Bình Điện Tử
Để đạt được kết quả đo đạc tối ưu, việc nhận biết và kiểm soát các yếu tố ảnh hưởng là điều vô cùng cần thiết. Nhiều yếu tố từ môi trường đến kỹ năng người vận hành đều có thể tác động đến độ chính xác của máy thủy bình điện tử. Nắm rõ những ảnh hưởng này giúp người dùng đưa ra các biện pháp phòng ngừa và xử lý kịp thời.
Điều Kiện Môi Trường
Các yếu tố môi trường như nhiệt độ, ánh sáng, gió và độ ẩm đều có thể ảnh hưởng đến kết quả đo. Nắng gắt hoặc sự thay đổi nhiệt độ đột ngột có thể gây ra hiện tượng khúc xạ ánh sáng, làm cong đường ngắm và dẫn đến sai số. Gió mạnh có thể làm rung máy hoặc mia, đặc biệt là khi đo ở khoảng cách xa.
Ngoài ra, sương mù hoặc mưa nhẹ cũng làm giảm tầm nhìn, ảnh hưởng đến khả năng đọc mã vạch của máy. Người vận hành cần chú ý đến điều kiện thời tiết và thực hiện các biện pháp bảo vệ máy, mia khi cần thiết. Lựa chọn thời điểm đo đạc thích hợp cũng là một yếu tố quan trọng.
Yếu Tố Con Người và Kỹ Năng Vận Hành
Kỹ năng và kinh nghiệm của người vận hành đóng vai trò quyết định đến độ chính xác của phép đo. Dựng mia không thẳng đứng, thao tác cân máy chưa chuẩn, hoặc đọc/ghi chép số liệu sai đều có thể gây ra sai số. Mặc dù máy thủy bình điện tử tự động đọc số, nhưng việc dựng mia chính xác vẫn phụ thuộc hoàn toàn vào người đo.
Sự cẩn trọng, tỉ mỉ và tuân thủ đúng quy trình kỹ thuật là những phẩm chất cần thiết của một kỹ thuật viên trắc địa. Đào tạo chuyên sâu và thường xuyên luyện tập sẽ giúp nâng cao kỹ năng, giảm thiểu sai số do con người. Việc kiểm tra chéo và đối soát kết quả cũng là một cách tốt để đảm bảo độ tin cậy.
Chất Lượng Thiết Bị và Phụ Kiện
Chất lượng của máy thủy bình điện tử và các phụ kiện đi kèm như mia, chân máy cũng ảnh hưởng trực tiếp đến độ chính xác. Một máy bị hỏng hóc, kém chất lượng hoặc không được kiểm định định kỳ có thể đưa ra kết quả sai lệch. Mia bị cong vênh, trầy xước mã vạch sẽ khiến máy đọc sai.
Chân máy yếu hoặc không vững chắc sẽ làm máy dễ bị rung lắc, dẫn đến sai số trong quá trình đo. Đầu tư vào thiết bị chất lượng cao từ các nhà sản xuất uy tín và thực hiện bảo dưỡng định kỳ là cách tốt nhất để đảm bảo độ chính xác của toàn bộ hệ thống đo đạc.
Những Lưu Ý Quan Trọng Khác Khi Vận Hành Máy Thủy Bình Điện Tử
Để tối ưu hóa hiệu quả và độ tin cậy khi sử dụng máy thủy bình điện tử, cần ghi nhớ một số lưu ý quan trọng. Những kinh nghiệm thực tế này sẽ giúp người dùng tránh mắc phải các sai lầm phổ biến và đảm bảo công việc diễn ra suôn sẻ. Từ thao tác nhỏ đến quy trình lớn đều cần sự cẩn trọng.
Đầu tiên, trong quá trình đo, mia cần được dựng thẳng và cố định tuyệt đối. Bất kỳ sự xê dịch nhỏ nào của mia trước khi máy hoàn tất việc đọc đều có thể dẫn đến sai số. Sử dụng bọt thủy tròn trên mia và giữ mia bằng cả hai tay là cách tốt nhất để đảm bảo độ thẳng đứng.
Nếu trong quá trình đo, bạn vô tình thoát khỏi bảng đo, đừng lo lắng. Từ trạng thái menu chính, hãy chọn đúng Job đang thực hiện, sau đó chọn lại tùy chọn “START / CONT” để tiếp tục đo từ điểm dừng trước đó. Máy sẽ ghi nhớ tiến độ công việc và cho phép bạn tiếp tục mà không cần thiết lập lại.
Đối với các lưới đo cao hạng III, việc đo đi và đo về trên cùng một tuyến là yêu cầu bắt buộc. Điều này giúp kiểm tra sự sai khác giữa hai lượt đo, phát hiện và hiệu chỉnh các sai số tích lũy. Đây là một nguyên tắc cơ bản để đảm bảo độ chính xác cao nhất cho các dự án quan trọng.
Giới hạn tầm ngắm từ máy đến mia cũng cần được tuân thủ nghiêm ngặt. Đối với đo cao hạng III, tầm ngắm nên nhỏ hơn 60m, và đối với hạng IV, nhỏ hơn 100m. Việc vượt quá giới hạn này có thể làm tăng ảnh hưởng của khúc xạ ánh sáng và giảm độ chính xác của việc đọc mã vạch trên mia.
Đặc biệt, đối với các dòng máy thủy bình của nhà sản xuất Leica Geosystems, chênh lệch tầm ngắm tại một trạm đo (khoảng cách từ máy đến mia sau và mia trước) không được vượt quá 1m. Để đảm bảo điều này, có thể sử dụng thước dây để đo sơ bộ khoảng cách trước khi tiến hành đo bằng máy. Điều này giúp giảm thiểu sai số do góc i của máy.
Cuối cùng, việc bảo dưỡng và vệ sinh máy định kỳ là cực kỳ quan trọng. Sau mỗi lần sử dụng, cần lau sạch bụi bẩn trên thân máy, ống kính và các bộ phận quang học. Bảo quản máy trong hộp chuyên dụng ở nơi khô ráo, thoáng mát để tránh ẩm mốc và hư hỏng.
Việc nắm vững cách sử dụng máy thủy bình điện tử không chỉ dừng lại ở các thao tác cơ bản mà còn bao gồm khả năng ứng phó với các tình huống phát sinh, hiểu biết về các yếu tố ảnh hưởng đến độ chính xác và kỹ năng bảo dưỡng thiết bị. Áp dụng những kiến thức và lưu ý này sẽ giúp người dùng khai thác tối đa tiềm năng của thiết bị, đảm bảo chất lượng và hiệu quả công việc trong mọi dự án đo đạc.
