Việc nắm vững cách sử dụng máy thủy bình là yếu tố then chốt giúp các kỹ sư, kỹ thuật viên trắc địa đạt được kết quả đo đạc cao độ chính xác và tiết kiệm thời gian đáng kể trong mọi công trình. Máy thủy bình hoạt động dựa trên nguyên lý đo cao hình học, tận dụng tia ngắm ngang để xác định chênh cao giữa các điểm, từ đó cung cấp số liệu đáng tin cậy cho quá trình thi công. Bài viết này sẽ đi sâu vào quy trình sử dụng máy thủy bình, từ các bước chuẩn bị cơ bản đến kỹ thuật đo đạc nâng cao, đảm bảo người dùng có thể tối ưu hóa độ chính xác và hiệu quả công việc trên thực địa. Hiểu rõ về thiết bị trắc địa này sẽ mở rộng khả năng ứng dụng trong nhiều lĩnh vực, từ xây dựng dân dụng đến các dự án hạ tầng quy mô lớn, góp phần vào thành công chung của dự án.
Hiểu Rõ Máy Thủy Bình: Khái Niệm Và Tầm Quan Trọng
Máy thủy bình là một thiết bị quang học chính xác được sử dụng rộng rãi trong trắc địa và xây dựng. Chức năng chính của nó là xác định sự chênh lệch độ cao giữa các điểm trên một mặt phẳng ngang. Thiết bị này đóng vai trò không thể thiếu trong việc lập bản đồ, thi công công trình và kiểm tra cao độ.
Nguyên lý hoạt động cơ bản của máy thủy bình dựa trên việc tạo ra một tia ngắm ngang hoàn hảo. Tia ngắm này sẽ được sử dụng làm mốc chuẩn để đọc số trên mia (thước đo). Bằng cách di chuyển mia giữa các điểm và ghi lại các giá trị đọc được, người dùng có thể tính toán chính xác sự chênh cao.
Tầm quan trọng của máy thủy bình trong các dự án kỹ thuật là rất lớn. Từ việc san lấp mặt bằng, định vị nền móng, kiểm soát cao độ các tầng, đến việc lắp đặt hệ thống thoát nước hay đường giao thông, máy thủy bình đều cung cấp dữ liệu nền tảng. Sự chính xác của các số liệu này ảnh hưởng trực tiếp đến chất lượng và tính an toàn của công trình.
Chuẩn Bị Trước Khi Sử Dụng: Kiểm Tra Và Cân Chỉnh Máy
Trước khi tiến hành đo đạc, việc kiểm tra và cân chỉnh máy thủy bình là bước cực kỳ quan trọng. Quy trình này giúp đảm bảo thiết bị hoạt động ổn định và mang lại kết quả chính xác nhất. Một máy được chuẩn bị kỹ lưỡng sẽ giảm thiểu sai số và tối ưu hóa thời gian làm việc.
Công việc này đòi hỏi sự tỉ mỉ và hiểu biết về cấu tạo của máy. Thực hiện đúng các bước chuẩn bị sẽ giúp người dùng tự tin hơn vào dữ liệu thu thập được. Đây cũng là nền tảng cho bất kỳ kỹ thuật đo đạc phức tạp nào sau này.
Kiểm Tra Tổng Quan Máy Thủy Bình
Quá trình kiểm tra máy thủy bình phải được thực hiện một cách kỹ lưỡng trước mỗi lần sử dụng. Điều này đảm bảo máy đang ở trạng thái tốt nhất để đo đạc chính xác. Các bước kiểm tra dưới đây sẽ giúp người vận hành nắm bắt được tình trạng của thiết bị.
Đầu tiên, cần kiểm tra 3 ốc khóa chân của giá đỡ máy, đảm bảo chúng được siết chặt. Dựng máy sao cho chân đế vững vàng và cân bằng trên mặt đất. Trục đứng và trục ngang của máy phải được kiểm tra về độ chặt chẽ, không có hiện tượng lỏng lẻo.
Tiếp theo, kiểm tra vị ngang bằng cách di chuyển máy sang trái và sang phải. Nếu điểm ngắm trong ống kính không thay đổi, máy đã đạt yêu cầu về độ ổn định. Bọt thủy tròn là một yếu tố quan trọng khác; cần quay máy theo nhiều chiều để đảm bảo bọt thủy luôn nằm trong vòng tròn quy định.
Sau đó, kiểm tra đối quang của ống kính để đảm bảo hình ảnh rõ nét ở cả khoảng cách gần và xa. Khi điều quang, ảnh vật không được có hiện tượng nhảy hay mờ. Cuối cùng, cần kiểm tra bộ phận tự động cân bằng của máy bằng cách đưa bọt thủy vào giữa và sau đó vê nhẹ một ốc cân. Nếu điểm ngắm không thay đổi đáng kể, bộ phận tự động đang hoạt động tốt.
Quay máy nhiều vòng rồi ngắm lại điểm ngắm ban đầu để kiểm tra độ rung và độ chính xác lặp lại của máy. Cuối cùng, thực hiện kiểm tra sai số góc i bằng phương pháp 2 trạm để đánh giá độ chính xác tổng thể của thiết bị.
Người kỹ thuật viên đang thực hiện kiểm tra các bộ phận của máy thủy bình trước khi sử dụng
Cách Cân Máy Thủy Bình Chuyên Nghiệp
Cân máy thủy bình là một kỹ năng cơ bản và vô cùng quan trọng đối với bất kỳ người sử dụng nào. Việc cân máy đúng cách sẽ đảm bảo tia ngắm ngang hoàn hảo, là nền tảng cho mọi phép đo chính xác. Quy trình này cần được thực hiện một cách cẩn thận và tỉ mỉ.
Trước hết, hãy kéo chân máy ra đến chiều cao ngang cổ hoặc cằm của người sử dụng. Điều này tạo tư thế thoải mái và thuận tiện nhất khi đọc kết quả đo. Đặt máy ở địa hình bằng phẳng, đảm bảo cả ba chân máy đều vững vàng trên mặt đất.
Sau đó, đặt máy thủy bình vào chân đế, cố định chắc chắn. Kiểm tra bọt thủy tròn; nếu bọt thủy nằm lệch về phía nào, điều đó có nghĩa là phía đó đang cao hơn. Cần hạ chân máy ở phía bọt thủy đang cao xuống một cách từ từ cho đến khi bọt thủy dần di chuyển vào vòng tròn đen.
Khi bọt thủy đã nằm tương đối vào vòng tròn, hãy khóa chân máy lại. Cuối cùng, sử dụng ba ốc cân bằng trên thân máy để tinh chỉnh. Vặn đồng thời hai ốc ngược chiều nhau để di chuyển bọt thủy vào giữa tâm chính xác nhất. Lặp lại với ốc thứ ba nếu cần thiết.

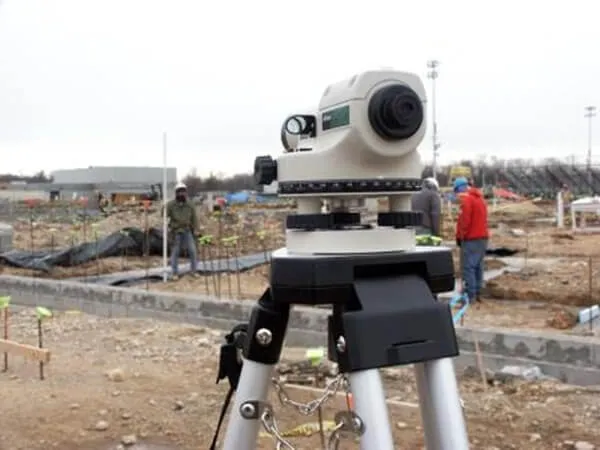

Đặt chân máy thủy bình trên địa hình bằng phẳng và cân chỉnh sơ bộ để chuẩn bị cho quá trình đo đạc
Quy Trình CÁCH SỬ DỤNG MÁY THỦY BÌNH Để Đo Cao Độ Chính Xác
Việc sử dụng máy thủy bình để đo cao độ đòi hỏi sự tuân thủ nghiêm ngặt các bước kỹ thuật. Một quy trình chuẩn xác sẽ giúp người dùng đạt được kết quả đáng tin cậy. Từ việc thiết lập máy đến đọc và tính toán số liệu, mỗi bước đều có tầm quan trọng riêng.
Quy trình này không chỉ đảm bảo độ chính xác mà còn tối ưu hóa thời gian thực hiện. Việc hiểu rõ từng giai đoạn sẽ giúp người vận hành linh hoạt ứng biến với các điều kiện địa hình khác nhau. Kỹ năng này là yếu tố cốt lõi trong công việc trắc địa.
Bước 1: Lựa Chọn Vị Trí Đặt Máy Tối Ưu
Việc lựa chọn vị trí đặt máy thủy bình có ảnh hưởng lớn đến độ chính xác và hiệu quả của phép đo. Vị trí lý tưởng cần đáp ứng nhiều tiêu chí kỹ thuật và môi trường. Người thực hiện cần phải có kinh nghiệm và khả năng quan sát tốt.
Đầu tiên, máy thủy bình nên được đặt nằm cân bằng giữa hai điểm A và B cần đo. Điều này giúp loại bỏ ảnh hưởng của sai số góc i và giảm thiểu sai số do khúc xạ ánh sáng. Vị trí đặt máy có thể tại bất cứ chỗ nào trên bề mặt sàn hoặc khu vực công trình.
Nên ưu tiên chọn bề mặt tương đối bằng phẳng và vững chắc để tiết kiệm thời gian cân chỉnh máy. Tránh những nơi dễ sụt lún hoặc có độ rung lắc cao. Một phương vị tốt nhất là nơi máy cao hơn mốc A, chiều cao chuẩn, để dễ dàng truyền cao độ.
Đảm bảo tầm nhìn thông thoáng từ máy đến cả hai mia tại điểm A và B. Tránh các vật cản như cây cối, xe cộ, hoặc công nhân. Khoảng cách từ máy đến mia cũng cần được cân nhắc để đảm bảo hình ảnh mia trong ống kính rõ nét nhất.
Bước 2: Cân Máy Thủy Bình Đạt Độ Thăng Bằng Tuyệt Đối
Sau khi đã lựa chọn được vị trí đặt máy phù hợp, việc cân máy thủy bình để đạt độ thăng bằng tuyệt đối là bước không thể bỏ qua. Độ chính xác của mọi phép đo sau này phụ thuộc hoàn toàn vào bước này. Cần thực hiện một cách tỉ mỉ và kiểm tra kỹ lưỡng.
Đặt chân máy trên nền vững chắc, tránh những vị trí đất yếu hoặc có khả năng sụt lún. Điều chỉnh các chân máy sao cho mặt bàn đặt máy tương đối nằm ngang. Gác máy thủy bình lên chân đế và cố định chặt bằng ốc khóa.
Tiếp theo, sử dụng các ốc cân bằng trên thân máy để tinh chỉnh bọt thủy tròn vào chính giữa tâm. Quy trình này thường bao gồm việc xoay máy và điều chỉnh đồng thời hai ốc hoặc lần lượt từng ốc. Sau khi bọt thủy đã vào tâm, hãy kiểm tra lại bằng cách xoay máy 360 độ.
Nếu bọt thủy vẫn giữ nguyên vị trí ở tâm khi máy xoay, điều đó có nghĩa là máy đã được cân bằng chính xác. Đây là dấu hiệu cho thấy tia ngắm ngang của máy đã được thiết lập đúng. Nếu bọt thủy di chuyển, cần lặp lại quá trình cân chỉnh cho đến khi đạt được sự ổn định.

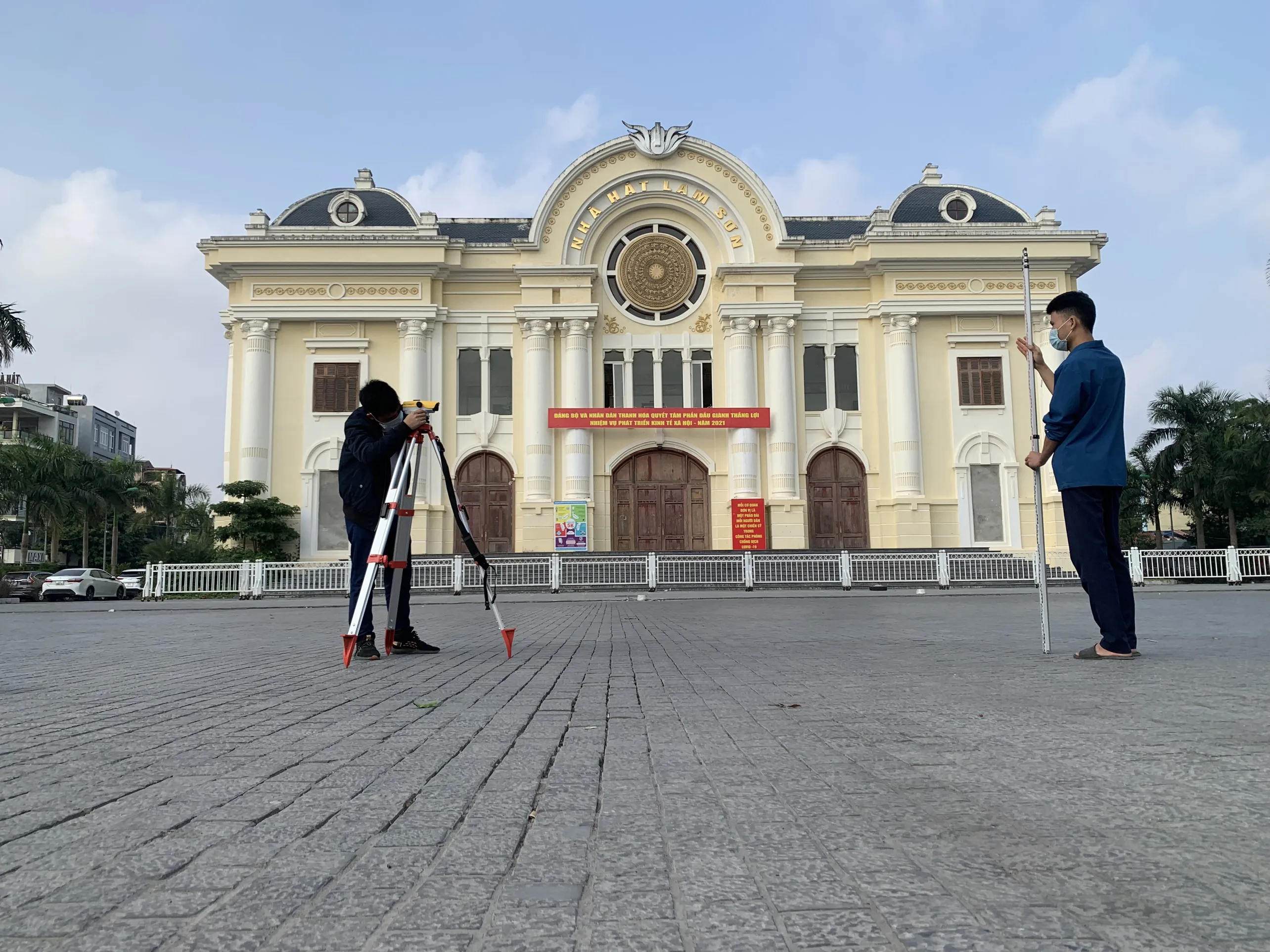

Người kỹ sư đang cân chỉnh máy thủy bình trên chân đế vững chắc để đảm bảo độ thăng bằng trước khi đo đạc
Bước 3: Thực Hiện Đo Đạc Và Đọc Số Liệu Mia
Khi máy thủy bình đã được cân chỉnh hoàn hảo, bước tiếp theo là thực hiện đo đạc và đọc số liệu từ mia. Đây là giai đoạn thu thập dữ liệu trực tiếp, đòi hỏi sự tập trung và kỹ năng quan sát tốt. Các con số đọc được từ mia là cơ sở để tính toán cao độ.
Ngắm vào mia thông qua ống ngắm của máy thủy bình. Tiến hành điều quang sao cho hình ảnh mia trong ống ngắm hiện rõ ràng và sắc nét nhất. Đảm bảo các vạch chia trên mia không bị mờ hoặc nhòe.
Cách đọc số trên mia cần tuân thủ một quy tắc nhất định. Mia thường có các vạch chia lớn và nhỏ, đại diện cho mét, decimet, centimet và milimet. Thông thường, hai số đầu tiên đọc được trên mia tương ứng với đơn vị mét (m) và decimet (dm).
Hai số đọc ghi trên các chữ E hoặc các vạch chia nhỏ hơn tương ứng với đơn vị centimet (cm) và milimet (mm). Mỗi khấc đen hoặc đỏ (khoảng chia trên mia) thường tương ứng với 10mm. Người đọc cần ghi lại số chỉ giữa (đường chỉ tâm ngang) trên mia một cách chính xác đến từng milimet.
Đảm bảo đọc số ở vị trí giao cắt của chỉ giữa và mia. Trong điều kiện ánh sáng yếu hoặc khoảng cách xa, việc điều quang phải cực kỳ cẩn thận. Ghi chép số liệu ngay lập tức vào sổ đo để tránh nhầm lẫn hoặc quên.

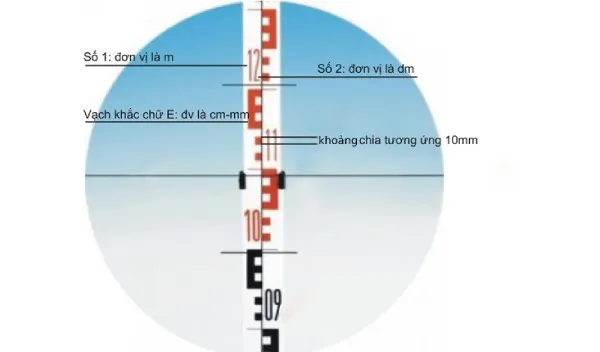

Kỹ thuật viên đang quan sát và đọc chi tiết các con số trên mia thông qua ống kính máy thủy bình
Bước 4: Công Thức Tính Toán Cao Độ Từ Số Liệu Đo
Sau khi đã thu thập các số liệu đọc được từ mia, bước cuối cùng là sử dụng các công thức để tính toán cao độ. Việc này chuyển đổi các giá trị đọc thành thông tin cao độ thực tế. Sự chính xác trong tính toán là yếu tố quyết định chất lượng của toàn bộ quá trình đo đạc.
Để dẫn truyền độ cao từ một điểm A đã biết cao độ (hA) đến một điểm B chưa biết cao độ, quy trình tính toán được thực hiện như sau. Đầu tiên, đặt mia tại điểm A và ngắm máy thủy bình vào đó để đọc số chỉ giữa, ký hiệu là x. Sau đó, quay máy đo cao độ sang điểm B, đặt mia tại B và đọc số chỉ giữa, ký hiệu là y.
Chênh cao giữa điểm A và điểm B được tính bằng công thức đơn giản: h = x – y. Đây là sự khác biệt về chiều cao giữa hai điểm. Từ chênh cao này, độ cao của điểm B (hB) có thể được xác định bằng cách cộng hoặc trừ chênh cao vào độ cao của điểm A: hB = hA + (x – y).
Trong một số trường hợp, để tăng độ chính xác, người ta có thể sử dụng số đọc chỉ trên và chỉ dưới để tính số đọc chỉ giữa. Công thức là: Số đọc chỉ giữa = (số đọc chỉ trên + số đọc chỉ dưới) / 2. Điều này giúp loại bỏ một phần sai số ngẫu nhiên trong quá trình đọc.
Mỗi giá trị đo và tính toán đều phải được ghi chép cẩn thận. Việc kiểm tra lại các bước tính toán là cần thiết để đảm bảo không có sai sót. Điều này cực kỳ quan trọng đối với các dự án lớn, nơi mọi sai lệch nhỏ đều có thể gây ra hậu quả nghiêm trọng.
Minh Họa Thực Tế: Ví Dụ CÁCH SỬ DỤNG MÁY THỦY BÌNH
Để làm rõ hơn về quy trình cách sử dụng máy thủy bình, chúng ta sẽ xem xét một ví dụ minh họa cụ thể. Ví dụ này sẽ giúp người đọc hình dung rõ ràng từng bước thực hiện. Việc áp dụng lý thuyết vào thực tiễn là cách tốt nhất để củng cố kiến thức.
Giả sử chúng ta cần xác định chênh cao và kiểm tra sai số của máy giữa hai điểm A và B trên thực địa. Các bước dưới đây sẽ hướng dẫn chi tiết cách thực hiện. Điều này sẽ củng cố hiểu biết về quy trình đo đạc.
Bước 1: Chọn địa điểm đo đạc có địa hình vững chắc. Đặt hai mia cách nhau khoảng 40m – 45m. Sau đó, đặt máy thủy bình ở chính giữa hai mia, sao cho khoảng cách từ máy đến mỗi mia xấp xỉ 20m. Vị trí này là tối ưu để giảm thiểu sai số.

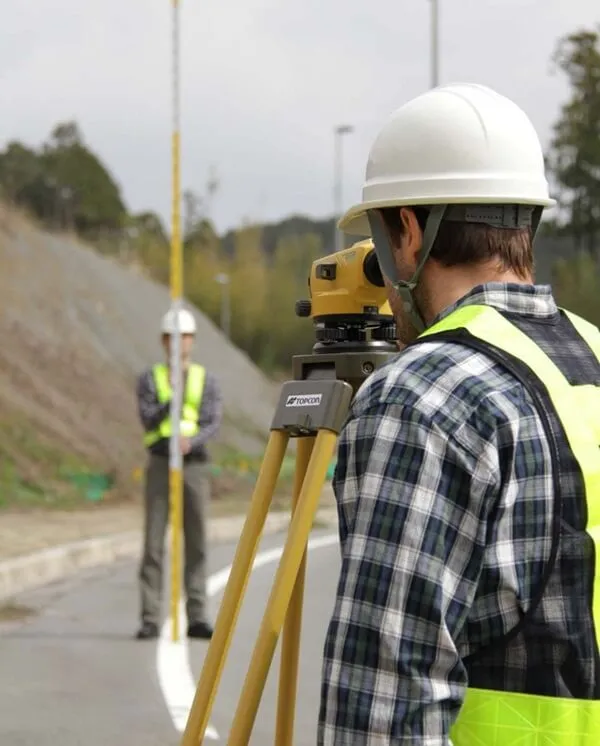

Hình ảnh minh họa vị trí đặt máy thủy bình ở giữa hai mia A và B để thực hiện phép đo chênh cao
Bước 2: Ngắm máy thủy bình về mia A, đọc chỉ số mia tại A là x1 = 1.413m (1413mm). Tương tự, ngắm máy về mia B, đọc chỉ số mia tại B là y1 = 1.068m (1068mm). Ghi lại các giá trị này một cách cẩn thận.
Bước 3: Tính chênh cao giữa hai điểm A và B khi máy đặt ở giữa. Áp dụng công thức h1 = x1 – y1 = 1.413 – 1.068 = 0.345m (345mm). Đây là chênh cao sơ bộ giữa A và B.
Bước 4: Di chuyển máy thủy bình lại gần mia B, ví dụ, cách mia B khoảng 5m và cách mia A khoảng 35m. Cân chỉnh máy lại một cách cẩn thận. Ngắm máy về mia A, đọc chỉ số mia tại A là x2 = 1.379m (1379mm). Ngắm máy về mia B, đọc chỉ số mia tại B là y2 = 1.032m (1032mm).
Bước 5: Tính chênh cao giữa hai điểm A và B khi máy đặt gần B. Áp dụng công thức h2 = x2 – y2 = 1.379 – 1.032 = 0.347m (347mm). So sánh với h1 để đánh giá độ chính xác.
Bước 6: Tính sai số góc i của máy bằng cách so sánh hai giá trị chênh cao. Sai số góc i được tính là ∆H = h1 – h2 = 0.345 – 0.347 = -0.002m (-2mm). Giá trị này cho biết mức độ chính xác của máy.
Lưu ý: Sai số góc i của máy thủy bình không được lệch quá ±3mm (tương đương ≤ ± 0.003m) để đảm bảo độ tin cậy trong các phép đo. Nếu sai số vượt quá giới hạn này, máy cần được kiểm định hoặc hiệu chỉnh lại.
Những Lưu Ý Quan Trọng Khi Vận Hành Máy Thủy Bình
Để đảm bảo các phép đo đạt độ chính xác cao nhất và kéo dài tuổi thọ của thiết bị, người sử dụng cần tuân thủ một số lưu ý quan trọng khi vận hành máy thủy bình. Những điều này không chỉ liên quan đến kỹ thuật đo đạc mà còn bao gồm cả bảo quản và bảo dưỡng.
Trước hết, việc cân máy thủy bình bằng giá đỡ sao cho đạt độ cân bằng tương đối là bước chuẩn bị cực kỳ quan trọng. Mặc dù máy có bộ phận tự động cân bằng, việc cân bằng sơ bộ tốt sẽ giúp máy hoạt động ổn định hơn. Nếu bọt thủy nghiêng về bên nào, cần chỉnh ốc ở bên đó thấp xuống.
Vị trí đặt ba chân máy thủy bình cũng rất quan trọng. Khoảng cách giữa ba chân phải tương đối bằng nhau để tạo ra một đế vững chắc. Điều này giúp máy ở độ cao thích hợp, tiện lợi nhất cho việc ngắm vị trí và đọc số.
Một trong những nguyên tắc cốt lõi để đảm bảo cách sử dụng máy thủy bình chính xác nhất là đặt máy sao cho thật chắc chắn. Tránh mọi rung động hoặc va chạm có thể làm lệch kết quả đo. Việc sử dụng chân máy trên nền đất mềm cần có thêm tấm lót hoặc dụng cụ gia cố.
Ngoài ra, việc bảo dưỡng định kỳ máy thủy bình cũng là yếu tố then chốt. Máy cần được làm sạch sau mỗi lần sử dụng, đặc biệt là ống kính và các bộ phận quang học. Kiểm định và hiệu chuẩn máy theo lịch trình khuyến nghị của nhà sản xuất sẽ đảm bảo máy luôn hoạt động trong điều kiện tối ưu và duy trì độ chính xác cần thiết.
Qua việc tuân thủ nghiêm ngặt các nguyên tắc vận hành, người dùng không chỉ đạt được kết quả đo đạc chính xác mà còn nâng cao kỹ năng chuyên môn. Điều này góp phần vào sự thành công chung của mọi dự án kỹ thuật và xây dựng.
Việc nắm vững cách sử dụng máy thủy bình là kỹ năng không thể thiếu cho bất kỳ ai làm việc trong lĩnh vực trắc địa và xây dựng. Từ các bước kiểm tra, cân chỉnh máy, đến quy trình đo đạc và tính toán cao độ chi tiết, mỗi giai đoạn đều đóng góp vào sự chính xác của kết quả. Hy vọng những hướng dẫn trên sẽ giúp quý khách hiểu rõ hơn về kỹ thuật đo ngắm chuẩn, từ đó tối ưu hóa công việc và đảm bảo chất lượng công trình.
