Máy kinh vĩ điện tử là một thiết bị điện tử trắc địa không thể thiếu trong nhiều lĩnh vực như xây dựng, khảo sát địa hình và lắp đặt công nghiệp. Việc nắm vững cách sử dụng máy kinh vĩ điện tử không chỉ đảm bảo độ chính xác của dữ liệu đo đạc mà còn tối ưu hóa hiệu suất làm việc, hạn chế tối đa sai số. Bài viết này sẽ cung cấp một quy trình đo đạc chi tiết, từng bước, giúp người dùng mới dễ dàng tiếp cận và những người có kinh nghiệm củng cố thêm kỹ thuật chuyên sâu để đạt được độ chính xác cao nhất trong mọi công tác trắc địa.
Giới Thiệu Chung Về Máy Kinh Vĩ Điện Tử Và Vai Trò Trong Trắc Địa
Máy kinh vĩ điện tử, một công cụ đo góc ngang và góc đứng tiên tiến, đã thay thế hoàn toàn các phiên bản quang cơ truyền thống nhờ khả năng hiển thị kết quả số hóa tức thì. Thiết bị này đóng vai trò then chốt trong việc xác định các điểm, đường thẳng và mặt phẳng một cách chuẩn xác, là nền tảng cho mọi dự án kỹ thuật và xây dựng. Cấu tạo cơ bản của máy bao gồm ống kính quang học, bàn độ chia góc điện tử, hệ thống cân bằng và dọi tâm laser.
Máy Kinh Vĩ Điện Tử Là Gì?
Máy kinh vĩ điện tử là thiết bị đo góc chuyên dụng, sử dụng bộ mã hóa điện tử để chuyển đổi vị trí góc thành tín hiệu số, hiển thị trực tiếp trên màn hình LCD. Điều này giúp giảm thiểu lỗi đọc số của người dùng và tăng tốc độ thu thập dữ liệu. Khác với máy kinh vĩ quang cơ, phiên bản điện tử tích hợp nhiều tính năng hỗ trợ như lưu trữ dữ liệu, tính toán cơ bản và khả năng kết nối với các thiết bị ngoại vi.
Tầm Quan Trọng Của Việc Sử Dụng Đúng Cách
Sử dụng máy kinh vĩ điện tử đúng cách là yếu tố quyết định đến chất lượng và độ tin cậy của mọi dự án. Một thao tác sai có thể dẫn đến sai số nghiêm trọng, gây ảnh hưởng đến thiết kế, thi công và an toàn công trình. Quy trình vận hành chuẩn xác giúp tối ưu hóa thời gian, giảm chi phí phát sinh do phải đo lại hoặc sửa chữa. Hơn nữa, việc tuân thủ các nguyên tắc sử dụng còn kéo dài tuổi thọ của thiết bị, bảo vệ khoản đầu tư của doanh nghiệp.
Các Loại Máy Kinh Vĩ Điện Tử Phổ Biến

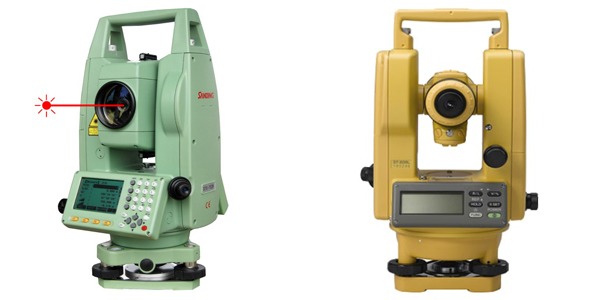

Thị trường hiện nay cung cấp đa dạng các dòng máy kinh vĩ điện tử, phù hợp với nhiều nhu cầu và ngân sách khác nhau. Các loại phổ biến bao gồm máy kinh vĩ điện tử tiêu chuẩn, thích hợp cho các công việc đo đạc cơ bản, và các dòng máy cao cấp hơn có tích hợp laser, khả năng tự động cân bằng hoặc chức năng đo khoảng cách (EDM) như máy toàn đạc điện tử. Việc lựa chọn loại máy phù hợp phụ thuộc vào yêu cầu cụ thể của từng công việc và mức độ chính xác cần đạt được.
Chuẩn Bị Trước Khi Vận Hành Máy Kinh Vĩ Điện Tử
Trước khi bắt đầu bất kỳ phép đo nào, việc chuẩn bị kỹ lưỡng là cực kỳ quan trọng để đảm bảo tính chính xác và an toàn. Giai đoạn này bao gồm kiểm tra tổng thể thiết bị, lựa chọn vị trí đặt máy lý tưởng và nắm vững các chức năng cơ bản của máy. Một sự chuẩn bị chu đáo sẽ là tiền đề cho một quá trình đo đạc diễn ra suôn sẻ và hiệu quả.
Kiểm Tra Tổng Quan Thiết Bị
Trước tiên, hãy kiểm tra toàn bộ máy kinh vĩ điện tử và các phụ kiện đi kèm. Đảm bảo rằng pin đã được sạc đầy hoặc có pin dự phòng. Kiểm tra ống kính có sạch sẽ không, không bị trầy xước hay bám bụi bẩn ảnh hưởng đến tầm nhìn. Chân máy cần chắc chắn, không bị cong vênh hay hư hỏng. Kiểm tra các khớp nối và ốc vít trên máy, đảm bảo chúng hoạt động trơn tru và không bị lỏng lẻo.
Lựa Chọn Vị Trí Đặt Máy Phù Hợp
Việc lựa chọn vị trí đặt máy có ảnh hưởng lớn đến độ chính xác của phép đo. Hãy chọn một mặt bằng cứng vững, ổn định, tránh những nơi có độ rung cao hoặc gần các nguồn gây nhiễu điện từ. Đảm bảo vị trí đặt máy có tầm nhìn thông thoáng đến tất cả các điểm cần đo, không bị vật cản che khuất. Tránh đặt máy dưới ánh nắng trực tiếp quá lâu hoặc trong điều kiện thời tiết khắc nghiệt để bảo vệ thiết bị.
Kiểm Tra Và Hiểu Rõ Các Chức Năng Cơ Bản

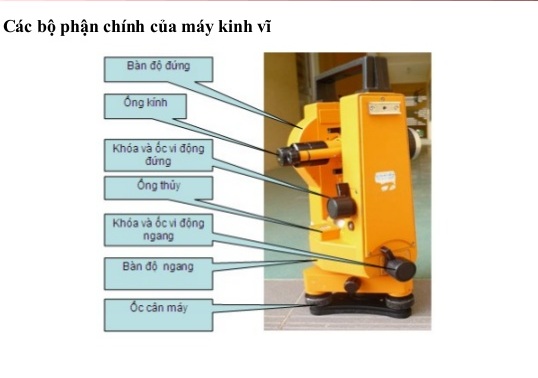

Mỗi dòng máy kinh vĩ điện tử có thể có chút khác biệt về bố cục phím và menu, nhưng các chức năng cơ bản thường tương tự nhau. Hãy dành thời gian đọc hướng dẫn sử dụng và làm quen với các phím chức năng như nút nguồn, nút cài đặt góc, nút chuyển đổi chế độ đo, và nút điều chỉnh độ sáng màn hình. Việc hiểu rõ cách các chức năng này hoạt động sẽ giúp bạn thao tác nhanh chóng và chính xác hơn trong quá trình đo đạc.
Hướng Dẫn Chi Tiết Cách Sử Dụng Máy Kinh Vĩ Điện Tử Từ A Đến Z
Để đạt được kết quả đo đạc tối ưu, việc tuân thủ một quy trình sử dụng máy kinh vĩ điện tử chuẩn là điều thiết yếu. Từ việc lắp đặt ban đầu cho đến khi vận hành các chức năng đo, mỗi bước đều cần được thực hiện cẩn thận và chính xác. Quy trình sau đây sẽ hướng dẫn bạn từng bước để làm chủ thiết bị trắc địa quan trọng này.

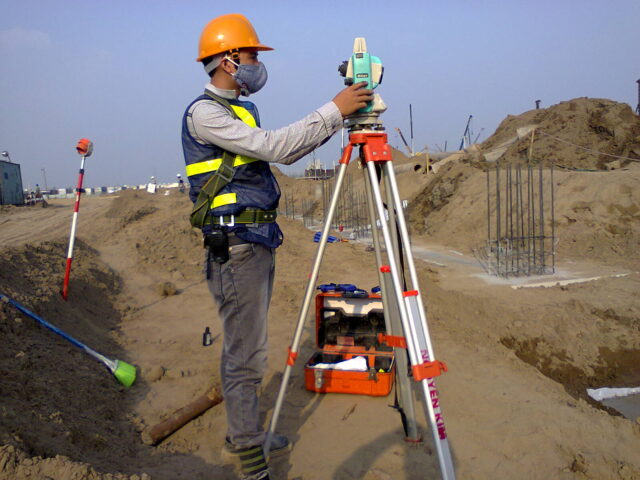

Bước 1: Bố Trí Và Lắp Đặt Máy Kinh Vĩ Điện Tử An Toàn
Việc bố trí chân máy và lắp đặt thiết bị đúng cách là bước khởi đầu quan trọng, tạo nền tảng cho sự ổn định và chính xác của toàn bộ quá trình đo. Đặt chân máy ở vị trí đã chọn, đảm bảo ba chân được mở rộng đều và các mũi chân cắm chắc chắn xuống đất. Chiều cao của chân máy nên được điều chỉnh sao cho ống kính ngang tầm mắt của người sử dụng để thuận tiện cho việc quan sát.
Khi chân máy đã ổn định, đặt máy kinh vĩ điện tử lên mặt phẳng của chân máy. Cố định máy bằng ốc trung tâm, vặn chặt vừa phải để máy không bị rung lắc nhưng cũng không quá chặt gây khó khăn khi điều chỉnh vị trí sau này. Đảm bảo mặt bàn độ của máy được đặt gần như nằm ngang bằng cách nhìn vào bọt thủy tròn ban đầu.
Bước 2: Thực Hiện Cân Bằng Máy Kinh Vĩ Điện Tử Chính Xác
Cân bằng máy là một trong những thao tác cực kỳ quan trọng, ảnh hưởng trực tiếp đến độ chính xác của các phép đo góc. Có hai cấp độ cân bằng: cân bằng sơ bộ và cân bằng tinh. Cân bằng sơ bộ được thực hiện bằng cách điều chỉnh chiều dài các chân máy và sử dụng bọt thủy tròn để đưa bọt khí vào giữa vòng tròn.
Sau đó, tiến hành cân bằng tinh bằng các ốc cân chỉnh dưới đế máy. Xoay máy sao cho ống bọt thủy dài hoặc đĩa cân song song với đường nối hai ốc cân chỉnh A và B. Điều chỉnh hai ốc này đồng thời theo hai chiều ngược nhau để đưa bọt khí vào giữa. Sau đó, xoay máy 90 độ và điều chỉnh ốc cân chỉnh C để hoàn tất quá trình cân bằng. Lặp lại cho đến khi bọt khí nằm giữa ở mọi vị trí xoay của máy.
Bước 3: Điều Chỉnh Dọi Tâm Laser Về Trọng Tâm Điểm Đặt Máy
Dọi tâm laser giúp định vị chính xác điểm đặt máy trên mặt đất với tâm của thiết bị. Đầu tiên, kích hoạt chức năng dọi tâm laser bằng cách xoay công tắc “ON” hoặc nhấn nút tương ứng. Điều chỉnh tiêu điểm của tia laser để nó hiển thị rõ nét trên điểm đánh dấu trên mặt đất. Tia laser cần có cường độ đủ mạnh để dễ dàng quan sát ngay cả trong điều kiện ánh sáng yếu.
Tiếp theo, nới lỏng nhẹ ốc cân chỉnh trung tâm của đế máy. Cẩn thận di chuyển toàn bộ đĩa nền của máy (không phải chân máy) cho đến khi tia laser trùng hoàn toàn với điểm đánh dấu trên mặt đất. Sau khi đã điều chỉnh chính xác, khóa chặt ốc cân chỉnh trung tâm lại. Cuối cùng, xoay máy một vòng 360 độ và kiểm tra lại dọi tâm và độ cân bằng để đảm bảo không có sai lệch. Sau khi hoàn tất, tắt công tắc dọi tâm laser để tiết kiệm pin.
Bước 4: Hiệu Chỉnh Ống Kính Và Ngắm Mục Tiêu
Bước này đòi hỏi sự tinh tế và cẩn trọng để đảm bảo hình ảnh mục tiêu rõ nét và không bị sai số thị sai. Trước hết, hướng ống kính lên một bề mặt sáng đồng nhất (ví dụ như bầu trời) và xoay thị kính cho đến khi các sợi dây chữ thập trong ống kính hiện lên rõ ràng, sắc nét. Đây là bước quan trọng để cá nhân hóa tầm nhìn cho mắt người sử dụng.
Sau đó, nới lỏng khóa kẹp ngang và đứng, hướng ống kính về phía mục tiêu cần đo. Khi mục tiêu đã nằm trong tầm ngắm sơ bộ, siết chặt các khóa kẹp lại. Sử dụng nút điều chỉnh tiêu cự để làm rõ nét hình ảnh mục tiêu. Đồng thời, điều chỉnh ốc vi động (ốc tiếp tuyến) ngang và đứng để đưa giao điểm của dây chữ thập trùng chính xác lên điểm mục tiêu. Điều quan trọng là phải loại bỏ sai số thị sai, tức là đảm bảo dây chữ thập và hình ảnh mục tiêu không di chuyển tương đối với nhau khi bạn di chuyển mắt trước thị kính.
Bước 5: Thiết Lập Các Chế Độ Đo Đạc Và Giá Trị Cần Thiết
Máy kinh vĩ điện tử cho phép người dùng thiết lập nhiều chế độ và giá trị khác nhau để phù hợp với yêu cầu của từng phép đo. Điều này bao gồm việc chọn đơn vị đo góc, cài đặt góc ngang về 0, hoặc thiết lập các chế độ đo đặc biệt. Việc nắm rõ cách cài đặt sẽ giúp bạn linh hoạt hơn trong công việc và thu được dữ liệu chính xác theo yêu cầu.
Thông thường, máy sẽ cho phép chọn đơn vị đo góc là độ (DMS), gon (grad) hoặc mil. Hãy chọn đơn vị phù hợp với bản vẽ hoặc quy chuẩn công trình. Để cài đặt góc ngang về 0 tại một điểm tham chiếu, bạn chỉ cần nhấn nút “OSET” hoặc tương tự. Điều này hữu ích khi bạn muốn xác định góc tương đối từ một hướng ban đầu. Một số máy còn có thể thiết lập chế độ bù nghiêng tự động nếu máy không hoàn toàn cân bằng, hoặc chức năng lưu trữ dữ liệu để sau này dễ dàng trích xuất và xử lý.
Bước 6: Các Thao Tác Vận Hành Cơ Bản Và Nâng Cao
Sau khi hoàn tất các bước chuẩn bị và cài đặt, bạn đã sẵn sàng để vận hành máy kinh vĩ điện tử thực hiện các phép đo thực tế. Khởi động máy bằng cách nhấn và giữ nút “Power” cho đến khi màn hình hiển thị sáng. Để tắt máy, lặp lại thao tác này. Màn hình sẽ hiển thị các giá trị góc ngang (HL) và góc đứng (V) hiện tại.
Để đo góc ngang, bạn có thể thiết lập góc ngang về 0 tại điểm ban đầu (nhấn “OSET”). Sau đó, xoay máy đến mục tiêu thứ hai và đọc giá trị góc ngang hiển thị. Máy thường có chế độ đo góc ngang trái (HL) hoặc góc ngang phải (HR), giúp kiểm tra chéo độ chính xác. Đối với góc đứng, máy sẽ hiển thị giá trị góc V. Bạn cũng có thể chuyển sang chế độ đo độ dốc (% độ dốc) bằng cách nhấn phím “V%” hoặc “Tilt” tùy theo từng loại máy. Luôn đảm bảo máy ổn định và không bị rung lắc trong quá trình đo.
Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Khi Sử Dụng Máy Kinh Vĩ Điện Tử
Mặc dù máy kinh vĩ điện tử là thiết bị đo đạc có độ chính xác cao, nhưng vẫn có nhiều yếu tố bên ngoài và chủ quan có thể ảnh hưởng đến kết quả. Việc nhận diện và kiểm soát các yếu tố này là cần thiết để đảm bảo tính tin cậy của dữ liệu thu thập được. Hiểu rõ những tác nhân này giúp người dùng đưa ra các biện pháp phòng ngừa và xử lý kịp thời.
Điều Kiện Môi Trường
Môi trường làm việc đóng vai trò quan trọng trong việc duy trì độ chính xác của máy. Gió mạnh có thể gây rung lắc máy, dẫn đến sai số trong quá trình ngắm. Nhiệt độ quá cao hoặc quá thấp có thể ảnh hưởng đến các linh kiện điện tử và quang học, làm thay đổi khả năng hiển thị và đo đạc. Độ ẩm cao có thể gây ẩm mốc cho ống kính hoặc các mạch điện tử. Bụi bẩn cũng là một yếu tố cần tránh, vì chúng có thể bám vào ống kính hoặc các bộ phận chuyển động, làm giảm hiệu suất của máy.
Kỹ Năng Người Vận Hành
Trình độ và kinh nghiệm của người vận hành là yếu tố then chốt. Một người có kinh nghiệm sẽ biết cách thiết lập máy nhanh chóng, cân bằng chính xác và ngắm mục tiêu hiệu quả. Khả năng loại bỏ sai số thị sai, đọc và ghi chép dữ liệu cẩn thận cũng là những kỹ năng quan trọng. Sai sót do con người, dù nhỏ nhất, cũng có thể dẫn đến kết quả đo đạc không chính xác. Do đó, việc đào tạo và thực hành thường xuyên là điều cần thiết.
Tình Trạng Bảo Dưỡng Của Máy
Một chiếc máy kinh vĩ điện tử được bảo dưỡng định kỳ sẽ luôn hoạt động với hiệu suất cao nhất. Các máy không được vệ sinh thường xuyên hoặc không được hiệu chuẩn theo lịch có thể cho ra kết quả sai lệch. Bụi bẩn tích tụ trong các khe hở, ống kính bị mờ, hoặc các bộ phận cơ khí bị kẹt đều là nguyên nhân gây ra lỗi. Hiệu chuẩn định kỳ tại các trung tâm chuyên nghiệp đảm bảo máy luôn đạt tiêu chuẩn về độ chính xác.
Lựa Chọn Loại Máy Phù Hợp Với Yêu Cầu Công Việc
Không phải tất cả các loại máy kinh vĩ điện tử đều phù hợp cho mọi công việc. Các dự án đòi hỏi độ chính xác cực cao (ví dụ: công trình cầu, nhà cao tầng) sẽ cần đến các dòng máy cao cấp hơn với độ phân giải góc nhỏ và các tính năng bù sai số tiên tiến. Ngược lại, đối với các công việc đo đạc địa hình thông thường, một chiếc máy tiêu chuẩn có thể đáp ứng đủ. Việc lựa chọn sai loại máy có thể dẫn đến kết quả không đạt yêu cầu hoặc lãng phí nguồn lực.
Bảo Dưỡng Và Hiệu Chuẩn Máy Kinh Vĩ Điện Tử Định Kỳ
Để đảm bảo máy kinh vĩ điện tử luôn hoạt động ổn định và duy trì độ chính xác tối đa, việc bảo dưỡng và hiệu chuẩn định kỳ là không thể thiếu. Đây không chỉ là một khuyến nghị mà là một yêu cầu bắt buộc đối với bất kỳ thiết bị đo đạc chuyên nghiệp nào. Quy trình này giúp phát hiện và khắc phục sớm các vấn đề tiềm ẩn, kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho người sử dụng.
Vệ Sinh Máy Sau Mỗi Lần Sử Dụng
Sau mỗi buổi làm việc, hãy dành thời gian vệ sinh máy kinh vĩ điện tử một cách cẩn thận. Sử dụng chổi mềm và vải sạch để loại bỏ bụi bẩn, cát hoặc các vật liệu lạ bám trên thân máy và ống kính. Đặc biệt chú ý đến bề mặt ống kính và màn hình hiển thị, sử dụng khăn lau chuyên dụng và dung dịch vệ sinh phù hợp để tránh làm xước. Không sử dụng các hóa chất mạnh có thể ăn mòn bề mặt hoặc làm hỏng lớp phủ quang học.
Bảo Quản Đúng Cách
Cách bảo quản ảnh hưởng trực tiếp đến độ bền của máy. Khi không sử dụng, hãy đặt máy kinh vĩ điện tử vào hộp đựng chuyên dụng, đảm bảo máy được cố định chắc chắn, tránh va đập. Hộp đựng thường có lớp đệm chống sốc và chống ẩm. Bảo quản máy ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, nhiệt độ cao hoặc môi trường có độ ẩm lớn. Tránh để máy ở những nơi có rung động liên tục hoặc từ trường mạnh.
Tầm Quan Trọng Của Việc Hiệu Chuẩn Thường Xuyên
Hiệu chuẩn là quá trình kiểm tra và điều chỉnh máy kinh vĩ điện tử theo các tiêu chuẩn kỹ thuật đã định. Dù được sử dụng cẩn thận đến mấy, máy vẫn có thể bị sai lệch nhỏ theo thời gian do tác động của môi trường hoặc sử dụng. Hiệu chuẩn định kỳ, thường là 6-12 tháng một lần hoặc sau mỗi lần va đập mạnh, đảm bảo rằng các phép đo của máy luôn chính xác và đáng tin cậy. Quá trình này nên được thực hiện bởi các kỹ thuật viên có chuyên môn và thiết bị chuyên dụng.
Dấu Hiệu Cần Hiệu Chuẩn Hoặc Sửa Chữa
Có một số dấu hiệu cho thấy máy kinh vĩ điện tử của bạn cần được kiểm tra hoặc hiệu chuẩn. Nếu bạn nhận thấy kết quả đo có sự sai lệch đáng kể so với các phép đo trước đó hoặc so với các thiết bị khác, đây là một chỉ báo rõ ràng. Các vấn đề về cơ khí như nút vặn bị lỏng, ống kính khó xoay, hoặc màn hình hiển thị lỗi cũng cần được chú ý. Khi phát hiện bất kỳ dấu hiệu bất thường nào, hãy ngừng sử dụng máy và đưa đến trung tâm bảo hành để kiểm tra và sửa chữa kịp thời, tránh gây ra những lỗi nghiêm trọng hơn.
Những Lỗi Thường Gặp Và Cách Khắc Phục Khi Vận Hành Máy Kinh Vĩ Điện Tử
Trong quá trình sử dụng máy kinh vĩ điện tử, người vận hành có thể gặp phải một số lỗi phổ biến, ảnh hưởng đến độ chính xác và hiệu suất công việc. Việc nhận biết và biết cách khắc phục những lỗi này sẽ giúp bạn duy trì tiến độ công việc và đảm bảo chất lượng dữ liệu đo đạc. Hiểu rõ nguyên nhân gốc rễ của vấn đề là bước đầu tiên để giải quyết chúng.
Sai Số Do Cân Bằng Máy Không Đạt
Đây là một trong những nguyên nhân phổ biến nhất gây ra sai số trong đo đạc. Nếu máy không được cân bằng hoàn hảo, các giá trị góc ngang và góc đứng sẽ bị sai lệch.
- Cách khắc phục: Luôn kiểm tra kỹ lưỡng bọt thủy tròn và bọt thủy dài (hoặc đĩa cân) sau mỗi lần thiết lập máy. Thực hiện cân bằng tinh theo đúng quy trình, đảm bảo bọt khí nằm chính giữa ở mọi hướng xoay của máy. Nếu bọt thủy bị hỏng hoặc khó điều chỉnh, cần mang máy đi bảo trì.
Sai Số Do Dọi Tâm Lệch
Việc dọi tâm không chính xác dẫn đến việc máy không nằm đúng trọng tâm của điểm cần đo trên mặt đất, gây ra sai số vị trí.
- Cách khắc phục: Sau khi cân bằng máy, hãy cẩn thận kiểm tra và điều chỉnh dọi tâm laser cho đến khi tia laser trùng hoàn toàn với điểm đánh dấu. Xoay máy 360 độ để đảm bảo dọi tâm không bị lệch khi máy xoay. Nếu tia laser mờ hoặc không rõ, kiểm tra pin hoặc vệ sinh cửa sổ phát laser.
Khó Khăn Trong Việc Ngắm Mục Tiêu Rõ Nét
Người dùng có thể gặp khó khăn khi hình ảnh mục tiêu bị mờ, hoặc có hiện tượng thị sai, gây khó khăn trong việc xác định điểm chính xác.
- Cách khắc phục: Đầu tiên, điều chỉnh thị kính để dây chữ thập rõ nét cho mắt của bạn. Sau đó, sử dụng vòng điều chỉnh tiêu cự để làm rõ hình ảnh mục tiêu. Để loại bỏ thị sai, đảm bảo rằng khi di chuyển mắt, dây chữ thập và hình ảnh mục tiêu không có sự di chuyển tương đối. Nếu vẫn mờ, kiểm tra xem ống kính có bị bẩn hoặc hấp hơi không và làm sạch chúng.
Lỗi Hiển Thị Hoặc Pin Yếu
Màn hình hiển thị bị nhấp nháy, hiển thị thông tin sai, hoặc máy không khởi động được thường liên quan đến nguồn điện hoặc lỗi phần mềm.
- Cách khắc phục: Kiểm tra mức pin và thay thế bằng pin đầy đủ nếu cần. Đảm bảo các cực pin sạch sẽ và tiếp xúc tốt. Nếu lỗi vẫn tiếp diễn, thử khởi động lại máy hoặc tham khảo sách hướng dẫn để tìm hiểu các mã lỗi cụ thể. Trong trường hợp nghiêm trọng, hãy liên hệ với trung tâm bảo hành chuyên nghiệp.
Việc làm chủ cách sử dụng máy kinh vĩ điện tử là một kỹ năng cần thiết cho bất kỳ ai làm việc trong lĩnh vực trắc địa, xây dựng hay kỹ thuật. Từ khâu chuẩn bị, cân bằng, dọi tâm cho đến ngắm mục tiêu và vận hành, mỗi bước đều đòi hỏi sự cẩn trọng và độ chính xác cao. Bằng cách tuân thủ các hướng dẫn chi tiết và liên tục rèn luyện kỹ năng, người dùng có thể đảm bảo hiệu quả công việc tối ưu và thu được những kết quả đo đạc đáng tin cậy nhất.
