Máy kinh vĩ cơ là một thiết bị đo đạc thiết yếu trong ngành trắc địa, xây dựng và quản lý đất đai. Nắm vững cách sử dụng máy kinh vĩ cơ không chỉ đảm bảo độ chính xác cao cho mọi dự án mà còn tối ưu hóa hiệu suất công việc. Thiết bị này nổi bật với độ bền, tính linh hoạt và hiệu quả chi phí, trở thành lựa chọn ưu tiên cho nhiều kỹ sư và trắc địa viên. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, từ cấu tạo cơ bản đến quy trình vận hành chi tiết các bước định tâm, cân bằng, và ngắm mục tiêu, giúp bạn tự tin ứng dụng máy kinh vĩ cơ vào thực tiễn.
Giới Thiệu Chung Về Máy Kinh Vĩ Cơ
Máy Kinh Vĩ Cơ Là Gì?
Máy kinh vĩ cơ là dụng cụ quang học được dùng để đo các góc bằng và góc đứng trong công tác trắc địa. Thiết bị này hoạt động dựa trên nguyên lý quang cơ học, cho phép xác định chính xác vị trí, độ cao và phương hướng của các điểm trên mặt đất. Nó là nền tảng cho nhiều công việc khảo sát, thiết kế và thi công trong xây dựng.
Cấu Tạo Cơ Bản Của Máy Kinh Vĩ Cơ
Máy kinh vĩ cơ bao gồm nhiều bộ phận cấu thành, mỗi bộ phận đều có vai trò quan trọng. Các thành phần chính bao gồm chân máy vững chắc, đầu máy cân bằng với ba ốc cân, và thân máy chứa hệ thống ống kính thiên văn. Ngoài ra, máy còn có các vòng chia độ ngang và đứng, bọt thủy tròn và bọt thủy dài, cùng với dọi tâm quang học hoặc dọi tâm cơ học. Mỗi chi tiết được thiết kế để hỗ trợ việc đo đạc đạt độ chính xác cao nhất.
Mô hình máy kinh vĩ quang cơ Nikon NT2CD chi tiết
Tầm Quan Trọng Của Việc Sử Dụng Đúng Cách
Việc sử dụng máy kinh vĩ cơ đúng cách là yếu tố then chốt quyết định đến chất lượng và độ tin cậy của dữ liệu đo đạc. Một thao tác sai có thể dẫn đến sai số lớn, gây ảnh hưởng nghiêm trọng đến thiết kế và thi công công trình. Nắm vững các kỹ thuật vận hành không chỉ giúp tối ưu hóa hiệu suất làm việc mà còn kéo dài tuổi thọ của thiết bị. Điều này cũng đảm bảo an toàn cho người sử dụng và tuân thủ các tiêu chuẩn kỹ thuật.
Chuẩn Bị Trước Khi Vận Hành Máy Kinh Vĩ Cơ
Kiểm Tra Thiết Bị Và Phụ Kiện
Trước khi bắt đầu bất kỳ công việc đo đạc nào, việc kiểm tra kỹ lưỡng máy kinh vĩ cơ và các phụ kiện đi kèm là cực kỳ quan trọng. Hãy đảm bảo chân máy vững chắc, các ốc vít không bị lỏng và tất cả các bộ phận đều hoạt động trơn tru. Kiểm tra độ sạch của ống kính, bọt thủy và các vòng chia độ để tránh sai sót. Chuẩn bị sẵn sàng các dụng cụ hỗ trợ như thước dây, sổ ghi chép, bút và pin dự phòng (nếu có).
Lựa Chọn Vị Trí Đặt Máy Thích Hợp
Vị trí đặt máy có ảnh hưởng trực tiếp đến sự ổn định và độ chính xác của quá trình đo. Hãy chọn một vị trí có nền đất bằng phẳng, vững chắc, tránh những khu vực có độ rung lắc cao hoặc bị ảnh hưởng bởi gió mạnh. Đảm bảo khu vực xung quanh mục tiêu cần đo có tầm nhìn thông thoáng, không bị vật cản che khuất. Việc này giúp việc ngắm mục tiêu trở nên dễ dàng và thuận lợi hơn.
Quy Trình Chi Tiết cách Sử Dụng Máy Kinh Vĩ Cơ
Quy trình sử dụng máy kinh vĩ cơ bao gồm ba bước cơ bản nhưng đòi hỏi sự tỉ mỉ và chính xác cao. Việc tuân thủ đúng từng bước sẽ đảm bảo kết quả đo đạc đáng tin cậy. Ba bước này là định tâm, cân bằng và ngắm mục tiêu, mỗi bước đều có những yêu cầu kỹ thuật riêng biệt.
Bước 1: Thiết Lập Và Định Tâm Máy Kinh Vĩ Cơ
Định tâm là quá trình đưa trục đứng của máy kinh vĩ đi qua đỉnh góc hoặc điểm mốc cần đo trên mặt đất. Đây là bước đầu tiên và cơ bản nhất, quyết định sự chính xác ban đầu của toàn bộ quá trình đo. Thực hiện đúng kỹ thuật định tâm là chìa khóa để có được dữ liệu đáng tin cậy.
Mở Chân Máy Và Cố Định Vững Chắc
Hãy mở ba chân máy ra sao cho chúng tạo thành một hình tam giác đều, đảm bảo độ ổn định tối đa. Đặt ba mũi chân máy cách đều tâm O (điểm mốc cần đo) và cắm chặt các chân xuống đất để tránh xê dịch trong quá trình làm việc. Điều này tạo nền tảng vững chắc cho máy.
Sử Dụng Dọi Tâm Để Xác Định Vị Trí
Có hai loại dọi tâm phổ biến: dọi tâm cơ học (quả dọi) và dọi tâm quang học. Nếu dùng quả dọi, hãy treo nó vào vị trí quy định dưới đầu máy và điều chỉnh chân máy sao cho đầu nhọn của quả dọi trùng với tâm mốc. Với dọi tâm quang học, bạn sẽ nhìn qua kính dọi tâm được tích hợp trên máy để điều chỉnh cho tâm máy trùng với tâm mốc.
Điều Chỉnh Sơ Bộ Và Kiểm Tra Độ Ổn Định
Sau khi dọi tâm, hãy cố định chặt các ốc nối giữa máy và chân máy. Kiểm tra lại một lần nữa xem máy đã vững chắc chưa và dọi tâm có còn trùng khớp với mốc hay không. Nếu có bất kỳ sự dịch chuyển nào, hãy điều chỉnh lại để đảm bảo độ chính xác ban đầu.

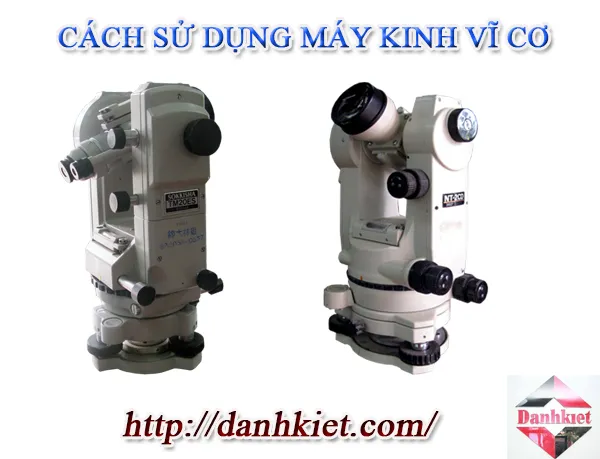

Người kỹ sư đang thao tác với máy kinh vĩ cơ tại công trường
Bước 2: Thực Hiện Cân Bằng Máy Kinh Vĩ Cơ Chính Xác
Cân bằng máy là quá trình điều chỉnh máy sao cho mặt phẳng của bàn độ ngang hoàn toàn nằm ngang, vuông góc với phương dây dọi. Bước này cực kỳ quan trọng để đảm bảo các góc đo được chính xác, không bị ảnh hưởng bởi độ nghiêng của máy.
Cân Bằng Sơ Bộ Với Bọt Thủy Tròn
Sau khi định tâm, hãy điều chỉnh độ cao của ba chân máy để đưa bọt thủy tròn nằm ở vị trí trung tâm. Trong quá trình này, tuyệt đối không được tác động đến ba ốc cân máy. Chỉ được thay đổi độ cao bằng cách điều chỉnh các ốc hãm trên chân máy. Nếu lỡ làm xê dịch ốc cân, bạn sẽ phải thực hiện lại từ bước định tâm.
Cân Bằng Tinh Với Bọt Thủy Dài
Xoay máy sao cho trục của ống thủy dài nằm song song với đường thẳng nối hai ốc cân máy. Dùng hai ốc này vặn ngược chiều hoặc cùng chiều cho đến khi bọt nước của ống thủy dài nằm ở giữa. Sau đó, xoay máy một góc 90 độ, dùng ốc cân thứ ba để đưa bọt nước vào giữa. Kiểm tra lại bằng cách xoay máy 180 độ, nếu bọt nước không chạy ra ngoài là đạt yêu cầu.
Kiểm Tra Lại Định Tâm
Quá trình cân bằng máy có thể làm dịch chuyển vị trí của tâm máy so với tâm mốc. Sau khi cân bằng xong, hãy kiểm tra lại bằng dọi tâm quang học. Nếu tâm máy chỉ dịch chuyển một khoảng nhỏ (thường là dưới 1mm) thì vẫn có thể chấp nhận được. Nếu dịch chuyển lớn hơn, bạn cần thực hiện lại toàn bộ quy trình từ bước định tâm để đảm bảo độ chính xác cao nhất.
Bước 3: Thao Tác Ngắm Và Đọc Số Liệu
Thao tác ngắm là bước cuối cùng và trực tiếp ảnh hưởng đến việc thu thập dữ liệu đo đạc. Việc ngắm mục tiêu chính xác và đọc số liệu cẩn thận sẽ mang lại kết quả đáng tin cậy. Bước này đòi hỏi sự tập trung và kỹ năng của người vận hành.
Điều Chỉnh Thị Kính Và Điều Quang
Đầu tiên, hãy điều chỉnh thị kính của ống kính thiên văn sao cho dây chữ thập hiện rõ và sắc nét nhất. Mỗi người có thị lực khác nhau, nên việc điều chỉnh này là cá nhân hóa. Sau đó, xoay ốc điều quang để làm rõ hình ảnh của vật thể cần ngắm. Đảm bảo cả dây chữ thập và mục tiêu đều rõ ràng trên cùng một mặt phẳng.
Ngắm Mục Tiêu Và Khóa Chuyển Động
Sử dụng khe ngắm sơ bộ (trên thân máy) để hướng ống kính về phía mục tiêu một cách nhanh chóng. Khi mục tiêu đã nằm trong trường nhìn, khóa chuyển động ngang và chuyển động đứng của máy để cố định hướng ngắm. Việc này ngăn máy bị xê dịch khi bạn thực hiện các điều chỉnh tinh tế hơn.
Đưa Mục Tiêu Vào Tâm Chữ Thập
Sau khi khóa chuyển động, sử dụng các ốc vi động ngang và vi động đứng để điều chỉnh ống kính một cách từ từ và chính xác. Mục tiêu là đưa hình ảnh của vật cần ngắm trùng khớp hoàn toàn với tâm của dây chữ thập trong ống kính. Đây là bước quan trọng nhất để đảm bảo độ chính xác của phép đo.
Đọc Và Ghi Số Liệu Đo Được
Khi mục tiêu đã trùng với tâm chữ thập, tiến hành đọc các số liệu góc trên vòng chia độ ngang và vòng chia độ đứng. Đối với máy kinh vĩ cơ, việc đọc số liệu thường được thực hiện bằng mắt thường thông qua hệ thống kính hiển vi hoặc kính đọc số. Ghi chép cẩn thận các giá trị này vào sổ đo, đảm bảo không có sai sót.

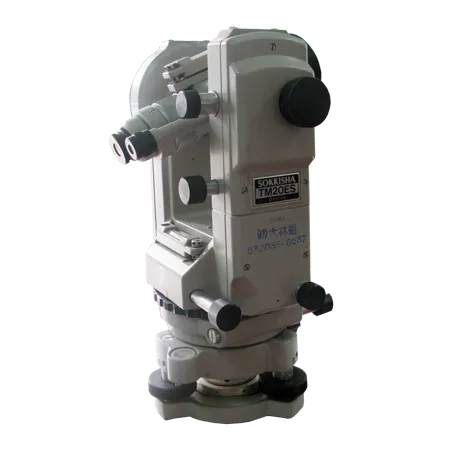

Hình ảnh máy kinh vĩ quang cơ Sokkisha TM20ES
Các Lỗi Thường Gặp Khi Sử Dụng Máy Kinh Vĩ Cơ Và Cách Khắc Phục
Ngay cả những người có kinh nghiệm cũng có thể mắc phải một số lỗi nhất định khi sử dụng máy kinh vĩ cơ. Việc nhận biết và khắc phục kịp thời các lỗi này là rất quan trọng để đảm bảo độ chính xác của công việc.
Sai Số Do Định Tâm Hoặc Cân Bằng Không Chuẩn
Đây là một trong những nguyên nhân hàng đầu dẫn đến sai số trong đo đạc. Nếu máy không được định tâm chính xác hoặc bọt thủy chưa cân bằng tuyệt đối, các góc đo sẽ bị lệch. Để khắc phục, hãy luôn kiểm tra kỹ lưỡng bước định tâm và cân bằng máy. Nếu phát hiện sai số vượt quá giới hạn cho phép (ví dụ: >1mm đối với định tâm), cần thực hiện lại từ đầu.
Khó Khăn Trong Việc Ngắm Bắt Mục Tiêu
Trong điều kiện ánh sáng yếu, sương mù, hoặc khi mục tiêu ở quá xa, việc ngắm bắt có thể trở nên khó khăn. Điều này có thể dẫn đến việc đưa mục tiêu vào tâm chữ thập không chính xác. Để cải thiện, hãy đảm bảo ống kính sạch, điều chỉnh thị kính và điều quang phù hợp. Nếu cần, sử dụng đèn chiếu sáng bổ sung hoặc đợi điều kiện thời tiết tốt hơn.
Vấn Đề Với Các Ốc Khóa Và Vi Động
Các ốc khóa và vi động là bộ phận quan trọng để cố định và tinh chỉnh máy. Nếu chúng bị kẹt, lỏng lẻo hoặc hư hỏng, việc thao tác máy sẽ gặp khó khăn. Thường xuyên kiểm tra và bôi trơn nhẹ nhàng các ốc nếu cần thiết. Trong trường hợp hỏng hóc nghiêm trọng, hãy đưa máy đến trung tâm bảo hành chuyên nghiệp.
Bảo Dưỡng Máy Kinh Vĩ Cơ Để Đảm Bảo Độ Bền
Bảo dưỡng định kỳ và đúng cách là yếu tố then chốt giúp kéo dài tuổi thọ của máy kinh vĩ cơ và duy trì độ chính xác của nó. Một thiết bị được bảo quản tốt sẽ hoạt động ổn định và tin cậy hơn.
Bảo Quản Đúng Cách Sau Khi Sử Dụng
Sau mỗi lần sử dụng, hãy lau chùi máy sạch sẽ và đặt vào hộp đựng chuyên dụng. Đảm bảo máy được bảo quản ở nơi khô ráo, thoáng mát, có nhiệt độ ổn định và tránh ánh nắng trực tiếp. Luôn đặt gói hút ẩm vào hộp đựng để ngăn chặn sự hình thành hơi ẩm, gây hoen gỉ hoặc nấm mốc trên các bộ phận quang học.
Vệ Sinh Định Kỳ Và Kiểm Tra
Thường xuyên vệ sinh ống kính và thân máy bằng khăn mềm chuyên dụng. Tuyệt đối không sử dụng các hóa chất tẩy rửa mạnh, có thể làm hỏng lớp phủ quang học hoặc vật liệu thân máy. Kiểm tra định kỳ các ốc vít, khớp nối và bọt thủy xem có dấu hiệu hư hỏng hay lỏng lẻo không. Việc này giúp phát hiện sớm các vấn đề tiềm ẩn.
Vận Chuyển An Toàn
Khi di chuyển máy kinh vĩ cơ, đặc biệt là trên quãng đường dài, hãy đựng máy trong túi chống sốc hoặc hộp có chức năng chống va đập. Sử dụng đệm lót mềm để cố định máy bên trong, tránh rung lắc. Nếu vận chuyển bằng ô tô, hãy đặt máy ở vị trí ít rung động nhất. Đối với di chuyển gần, kiểm tra kỹ quai đeo hoặc tay cầm trước khi mang để đảm bảo an toàn, tránh rơi vỡ.
Khi Nào Cần Sửa Chữa Chuyên Nghiệp
Tuyệt đối không tự ý tháo lắp, sửa chữa máy khi bạn không có đủ kiến thức chuyên môn. Việc này có thể gây hỏng hóc nghiêm trọng hơn và mất hiệu lực bảo hành. Nếu máy gặp sự cố, hãy đưa đến các trung tâm bảo hành hoặc cửa hàng sửa chữa uy tín. Họ có đội ngũ kỹ thuật viên lành nghề và phụ tùng thay thế chính hãng.
Kỹ thuật viên đang thực hiện đo đạc bằng máy kinh vĩ cơ tại công trình
Nắm vững cách sử dụng máy kinh vĩ cơ là một kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực đo đạc và xây dựng. Từ việc định tâm, cân bằng cho đến ngắm mục tiêu và đọc số liệu, mỗi bước đều đòi hỏi sự tỉ mỉ và chính xác cao. Việc bảo dưỡng định kỳ và đúng cách cũng đóng vai trò quan trọng trong việc duy trì hiệu suất và kéo dài tuổi thọ của thiết bị. Áp dụng đúng các quy trình này sẽ giúp bạn đạt được kết quả đo đạc tin cậy, nâng cao hiệu suất công việc và đảm bảo an toàn trong mọi dự án.
