Máy hiện sóng, hay còn gọi là oscilloscope, là một thiết bị đo lường điện tử không thể thiếu trong nhiều lĩnh vực kỹ thuật và khoa học. Việc nắm vững cách sử dụng máy hiện sóng là kỹ năng cốt lõi giúp các kỹ sư, kỹ thuật viên và sinh viên phân tích tín hiệu điện một cách chính xác. Thiết bị này cho phép chúng ta trực quan hóa và phân tích dạng sóng điện áp theo thời gian thực, từ đó phát hiện lỗi, kiểm tra hiệu suất của các mạch điện và góp phần quan trọng vào sự phát triển của công nghệ hiện đại. Bài viết này sẽ cung cấp hướng dẫn chi tiết từ khái niệm cơ bản đến các thao tác vận hành nâng cao, giúp bạn tự tin làm chủ công cụ mạnh mẽ này.
Hiểu Rõ Máy Hiện Sóng Oscilloscope: Khái Niệm Và Cấu Tạo
Máy hiện sóng là một dụng cụ đo lường điện tử hiển thị đồ thị của điện áp dao động theo thời gian. Nó giúp người dùng quan sát chi tiết các biến động của tín hiệu điện, từ đó dễ dàng nhận diện các đặc tính như tần số, biên độ, chu kỳ và dạng sóng. Thiết bị này là cầu nối quan trọng giữa lý thuyết điện tử và thực hành.
Máy Hiện Sóng Là Gì?
Máy hiện sóng, hay oscilloscope, biểu diễn tín hiệu điện dưới dạng đồ thị trên màn hình. Trục hoành (X) thường biểu thị thời gian, trục tung (Y) biểu thị biên độ điện áp, và trục Z (cường độ sáng) hiển thị sự thay đổi cường độ của tia điện tử. Nhờ vậy, chúng ta có thể “nhìn thấy” dòng điện đang làm gì trong mạch.
Các Thành Phần Chính Của Oscilloscope
Để thực hiện chức năng phức tạp của mình, máy hiện sóng được trang bị nhiều thành phần quan trọng, mỗi bộ phận đóng vai trò riêng biệt trong việc hiển thị và phân tích tín hiệu. Việc hiểu rõ từng thành phần là bước đầu tiên để làm chủ cách sử dụng máy hiện sóng.
Màn Hình Hiển Thị
Màn hình là nơi các tín hiệu điện được chuyển đổi thành dạng sóng trực quan. Trên màn hình, bạn sẽ thấy một lưới ô vuông, giúp đo lường chính xác các thông số của sóng. Các loại máy hiện sóng hiện đại thường sử dụng màn hình LCD màu, cung cấp độ phân giải cao và khả năng hiển thị nhiều dạng sóng cùng lúc.
Các Nút Điều Khiển Dọc (Vertical Controls)
Các nút điều khiển dọc ảnh hưởng đến hiển thị điện áp của tín hiệu. Nút “Volts/Div” cho phép bạn thay đổi thang đo điện áp theo trục tung, xác định số Volt mà mỗi ô vuông trên màn hình đại diện. Nút “Position” dùng để dịch chuyển dạng sóng lên hoặc xuống theo chiều dọc.
Các Nút Điều Khiển Ngang (Horizontal Controls)
Các nút điều khiển ngang chi phối hiển thị thời gian của tín hiệu. Nút “Time/Div” điều chỉnh thang đo thời gian theo trục hoành, xác định số giây mà mỗi ô vuông đại diện. Tương tự, nút “Position” ở khu vực này cho phép dịch chuyển dạng sóng sang trái hoặc phải trên màn hình.
Các Nút Điều Khiển Kích Hoạt (Trigger Controls)
Nút “Trigger” là một trong những bộ phận quan trọng nhất, đảm bảo dạng sóng hiển thị ổn định trên màn hình. Nó thiết lập một điểm tham chiếu để bắt đầu quét dạng sóng, giúp cố định hình ảnh dù tín hiệu liên tục thay đổi. Chế độ “Trigger Mode” (Auto, Normal, Single) và “Trigger Level” là những thiết lập cần được tinh chỉnh cẩn thận.
Cổng Kết Nối Đầu Vào (Input Channels)
Máy hiện sóng thường có một hoặc nhiều cổng kết nối đầu vào (CH1, CH2, v.v.) để nhận tín hiệu từ mạch điện cần đo. Mỗi kênh thường có công tắc chọn chế độ (AC-GND-DC) để xử lý tín hiệu theo các yêu cầu đo lường khác nhau. Việc chọn đúng kênh và chế độ là rất quan trọng.
Tầm Quan Trọng Của Máy Hiện Sóng Trong Ngành Cơ Khí Và Điện Tử
Máy hiện sóng không chỉ là công cụ cho các phòng thí nghiệm điện tử mà còn có vai trò thiết yếu trong nhiều ngành công nghiệp. Đối với Cơ khí Quốc Cường, một công ty chuyên về sản xuất và gia công cơ khí, việc hiểu rõ cách vận hành máy hiện sóng có thể nâng cao chất lượng sản phẩm và hiệu quả quy trình sản xuất.
Ứng Dụng Trong Nghiên Cứu Và Phát Triển
Trong nghiên cứu, máy hiện sóng giúp các kỹ sư phân tích sâu hơn về các tín hiệu điện tử phức tạp, thiết kế và thử nghiệm mạch điện mới. Nó là công cụ không thể thiếu để phát triển các hệ thống điều khiển tự động, cảm biến, và các thiết bị tích hợp trong máy móc công nghiệp hiện đại.
Kiểm Tra Chất Lượng Và Bảo Trì Hệ Thống
Máy hiện sóng được sử dụng để kiểm tra và xác định các lỗi trong mạch điện của máy móc. Bằng cách quan sát dạng sóng, kỹ thuật viên có thể phát hiện các sự cố như nhiễu tín hiệu, dao động bất thường, hoặc các thành phần hỏng hóc. Điều này đặc biệt quan trọng trong việc bảo trì dự phòng và khắc phục sự cố nhanh chóng.
Sử dụng máy hiện sóng
Đo Lường Chính Xác Tín Hiệu Điện Tử Trong Máy Móc
Trong các hệ thống cơ khí hiện đại, yếu tố điện tử ngày càng chiếm tỷ trọng lớn. Máy hiện sóng giúp đo lường và xác nhận sự chính xác của các tín hiệu từ cảm biến, bộ điều khiển và các linh kiện điện tử khác. Đảm bảo các tín hiệu này hoạt động đúng cách là chìa khóa để duy trì hiệu suất và độ tin cậy của thiết bị.
Chuẩn Bị Trước Khi Vận Hành Máy Hiện Sóng: Các Bước Thiết Lập Cơ Bản
Trước khi bắt đầu bất kỳ phép đo nào, việc thiết lập máy hiện sóng đúng cách là cực kỳ quan trọng để đảm bảo kết quả chính xác và an toàn cho thiết bị. Bước chuẩn bị này áp dụng cho hầu hết các loại máy hiện sóng tương tự và kỹ thuật số cơ bản.
Kiểm Tra Tổng Quan Thiết Bị
Luôn đảm bảo rằng máy hiện sóng ở trạng thái tốt, không có dấu hiệu hư hỏng vật lý. Kiểm tra các dây cáp, đầu dò (probe) xem có bị đứt gãy hoặc lỏng lẻo không. Nguồn điện phải ổn định và phù hợp với yêu cầu của máy.
Hiệu Chỉnh Các Nút Điều Khiển Ban Đầu
Việc đưa các nút điều khiển về trạng thái tiêu chuẩn là bước khởi đầu quan trọng. Điều này giúp loại bỏ mọi thiết lập không mong muốn từ lần sử dụng trước và chuẩn bị máy cho một phép đo mới.
- Nút Power: Đảm bảo công tắc nguồn đang ở vị trí “Off” trước khi cắm điện.
- Nút Inten (Intensity): Điều chỉnh độ sáng của tia hoặc điểm hiển thị. Nên đặt ở vị trí giữa để tránh làm hỏng màn hình và dễ quan sát.
- Nút Focus: Điều chỉnh độ nét của dạng sóng. Cũng nên đặt ở vị trí giữa ban đầu để có hình ảnh rõ ràng.
- Nút Vert mode (Vertical Mode), Source: Chọn kênh “CH1” làm kênh chính để đo lường ban đầu.
- Nút Alt/chop, CH2 inv, Trig.alt: Đảm bảo các nút này được nhả ra (không nhấn vào) để hiển thị kênh luân phiên một cách chính xác khi đo đa kênh.
- Volts/div: Đặt ở mức “0.5V/div”. Đây là thang đo điện áp ban đầu phổ biến cho nhiều loại tín hiệu.
- Variable (Variable Volts/Div): Nút tinh chỉnh độ nhạy. Xoay nút đến vị trí “Cal” (Calibrated) để đảm bảo thang đo điện áp được hiệu chuẩn chính xác.
- Swp.var (Sweep Variable): Nút tinh chỉnh thời gian quét. Tương tự, điều chỉnh nút này về trạng thái “Cal” để đảm bảo thang đo thời gian chuẩn xác.
- AC-GND-DC: Điều chỉnh về trạng thái “GND” (Ground) để nối tắt tín hiệu đầu vào, cho phép bạn thấy một đường thẳng tham chiếu trên màn hình.
- Slope (Trigger Slope): Điều chỉnh hướng kích hoạt. Đặt về hướng dương (+) để kích hoạt ở sườn dương của dạng sóng.
- Trigger mode: Để ở chế độ “Auto” (Automatic) để máy tự động kích hoạt và hiển thị dạng sóng ngay cả khi không có tín hiệu ổn định.
- Time/div: Đặt ở thời gian quét “0.5ms/div”. Đây là giá trị thời gian phổ biến cho việc quan sát dạng sóng tổng quát.
- Position (Horizontal Position): Nút điều chỉnh vị trí của tia theo phương ngang. Đặt ở vị trí giữa màn hình.
- X10 mag (X10 Magnification): Tính năng phóng đại 10 lần. Ban đầu, đảm bảo nút này được nhả ra (không kích hoạt) để quan sát dạng sóng ở tỉ lệ bình thường.

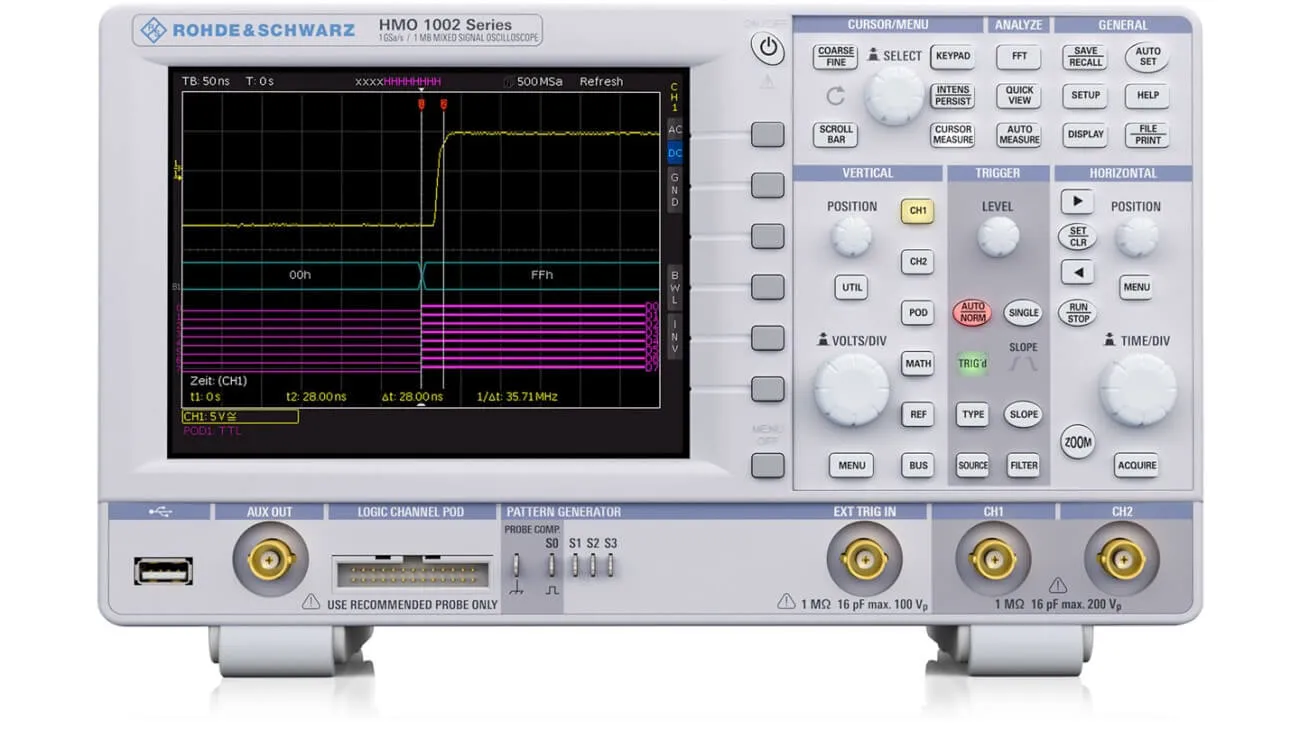

Nút điều khiển máy hiện sóng
Hướng Dẫn Chi Tiết cách sử dụng máy hiện sóng Một Kênh
Sau khi hoàn tất việc thiết lập ban đầu, bạn có thể tiến hành đo lường tín hiệu một kênh. Quy trình này là nền tảng để hiểu cách máy hiện sóng hoạt động và thu được dữ liệu chính xác.
Bật Nguồn Và Kiểm Tra Hoạt Động
Cắm phích điện và bật nút “Power”. Đèn LED nguồn sẽ sáng lên. Trong khoảng 20 giây đầu tiên, một tia sáng ngang hoặc dạng sóng cơ bản sẽ xuất hiện trên màn hình, báo hiệu máy đã khởi động thành công. Nếu không thấy tia sáng sau 60 giây, bạn cần kiểm tra lại các bước thiết lập ban đầu.
Điều Chỉnh Độ Sáng, Nét Và Vị Trí Tia
Sử dụng nút “Inten” để điều chỉnh độ sáng của tia sao cho dễ nhìn nhất mà không quá chói. Tiếp theo, vặn nút “Focus” để làm nét tia hoặc dạng sóng. Cuối cùng, dùng nút “Trace Rotation” và “Position” (cả dọc và ngang) để đưa tia sáng về vị trí đường ngang trung tâm của màn hình lưới.
Kết Nối Que Đo Và Nguồn Tín Hiệu
Nối que đo (probe) vào cổng “CH1” của máy hiện sóng. Đầu còn lại của que đo được nối vào điểm cần đo trên mạch điện hoặc nguồn tín hiệu hiệu chuẩn (thường là “2 Vp-p Cal” có sẵn trên máy hiện sóng để kiểm tra). Đảm bảo kết nối chắc chắn để tránh nhiễu hoặc mất tín hiệu.
Quan Sát Và Tối Ưu Dạng Sóng Hiển Thị
Chuyển công tắc “AC-GND-DC” từ vị trí “GND” sang “AC” (để loại bỏ thành phần DC) hoặc “DC” (để xem cả thành phần AC và DC). Ngay lập tức, bạn sẽ thấy dạng sóng của tín hiệu đầu vào hiển thị trên màn hình. Để tối ưu hóa việc quan sát, điều chỉnh nút “Volts/Div” để dạng sóng có biên độ phù hợp với chiều cao màn hình và nút “Time/Div” để dạng sóng có đủ chu kỳ trong khung hình.
Đọc Và Phân Tích Kết Quả Đo Lường
Khi dạng sóng đã ổn định và rõ ràng, bạn có thể bắt đầu đọc các thông số. Sử dụng nút “Position” để dịch chuyển dạng sóng sao cho các đỉnh hoặc điểm giao cắt trùng với các đường lưới chính. Đếm số ô vuông theo chiều dọc và ngang, sau đó nhân với giá trị “Volts/Div” và “Time/Div” tương ứng để xác định biên độ điện áp (Vp-p, Vmax) và chu kỳ (T) của tín hiệu. Từ chu kỳ, có thể tính toán tần số (f = 1/T).

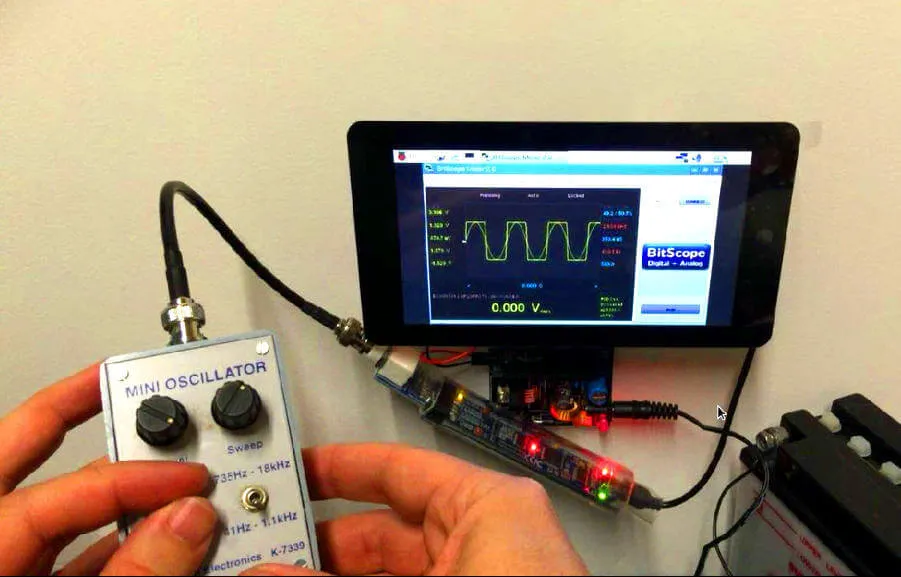

Cách dùng oscilloscope
Vận Hành Máy Hiện Sóng Hai Kênh Để Phân Tích Tín Hiệu Đồng Thời
Trong nhiều trường hợp, việc phân tích mối quan hệ giữa hai tín hiệu khác nhau là cần thiết. Máy hiện sóng hai kênh cho phép bạn thực hiện điều này một cách hiệu quả, giúp so sánh pha, biên độ và tần số giữa các tín hiệu.
Thiết Lập Chế Độ Hai Kênh
Đầu tiên, bạn cần điều chỉnh nút “Vert Mode” về trạng thái “Dual” (hai kênh) hoặc “Chop/Alt” tùy thuộc vào mẫu máy. Chế độ này cho phép máy hiện sóng hiển thị đồng thời tín hiệu từ cả hai kênh đầu vào. Đảm bảo rằng tất cả các cài đặt ban đầu khác đã được thực hiện chính xác như hướng dẫn cho chế độ một kênh.
Kết Nối Và Hiệu Chỉnh Tín Hiệu Đầu Vào
Nối hai que đo vào cổng “CH1” và “CH2” của máy hiện sóng. Sau đó, kết nối đầu dò của mỗi kênh vào các điểm tín hiệu khác nhau trên mạch mà bạn muốn so sánh. Chỉnh nút “AC-GND-DC” cho cả hai kênh sang vị trí “AC” hoặc “DC” tùy theo yêu cầu đo lường cụ thể của bạn.
So Sánh Và Phân Tích Dạng Sóng Kép
Khi tín hiệu được đưa vào, bạn sẽ thấy hai dạng sóng hiển thị trên màn hình. Sử dụng các nút “Volts/Div” và “Position” riêng biệt cho từng kênh để điều chỉnh biên độ và vị trí của từng dạng sóng sao cho dễ quan sát và so sánh nhất. Bạn có thể dễ dàng nhận thấy sự khác biệt về pha, độ lớn và tần số giữa hai tín hiệu. Việc này cực kỳ hữu ích trong việc kiểm tra sự đồng bộ của các bộ phận trong hệ thống điện tử phức tạp.
Các Lỗi Thường Gặp Và Cách Khắc Phục Khi Sử Dụng Máy Hiện Sóng
Ngay cả những người có kinh nghiệm cũng có thể gặp phải các vấn đề khi sử dụng máy hiện sóng. Việc nhận diện và khắc phục nhanh chóng các lỗi này giúp tiết kiệm thời gian và đảm bảo quá trình đo lường diễn ra suôn sẻ.
Không Thấy Tia Hoặc Dạng Sóng
Nếu màn hình không hiển thị tia hoặc dạng sóng, hãy kiểm tra lại nguồn điện và dây cáp kết nối. Đảm bảo nút “Power” đã bật và các cầu chì không bị đứt. Kiểm tra lại cài đặt “Inten” và “Focus” xem có bị vặn quá thấp không. Cuối cùng, chắc chắn rằng công tắc “AC-GND-DC” không ở chế độ “GND” khi bạn mong muốn quan sát tín hiệu.
Dạng Sóng Bị Méo Hoặc Không Ổn Định
Dạng sóng bị méo hoặc không ổn định thường do cài đặt “Trigger” chưa phù hợp. Điều chỉnh “Trigger Level” để dạng sóng được kích hoạt ổn định. Nếu vẫn không được, hãy thử thay đổi “Trigger Source” (nguồn kích hoạt) hoặc “Trigger Mode” (Auto, Normal, Single). Kiểm tra xem đầu dò có được hiệu chuẩn đúng không hoặc có bị hỏng không.
Sai Số Trong Đo Lường
Sai số có thể phát sinh do nhiều nguyên nhân. Đảm bảo rằng các nút “Variable” (Volts/Div) và “Swp.var” (Time/Div) đã được đặt ở vị trí “Cal”. Sử dụng đầu dò phù hợp với điện áp và tần số của tín hiệu cần đo. Hiệu chuẩn đầu dò định kỳ và kiểm tra các kết nối để đảm bảo không có nhiễu từ bên ngoài ảnh hưởng đến kết quả.

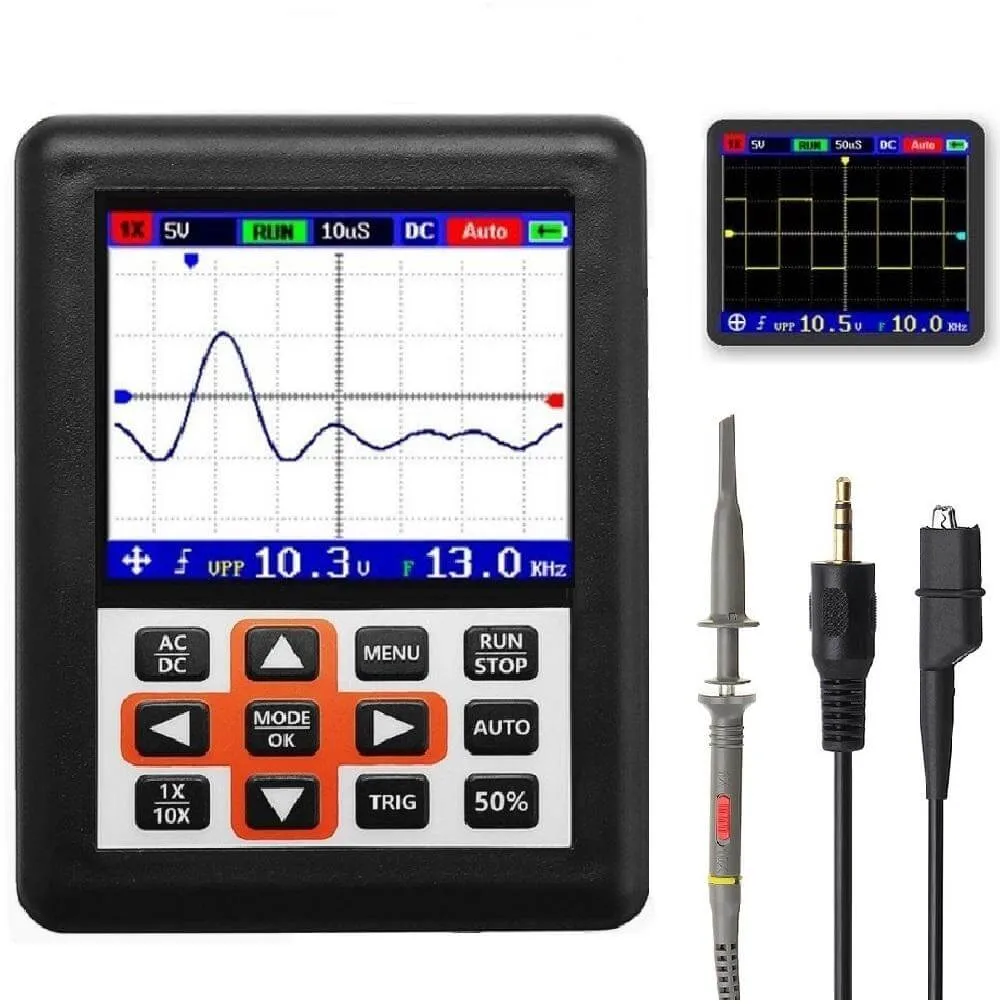

Máy hiện sóng oscilloscope
Mẹo Và Thủ Thuật Để Sử Dụng Máy Hiện Sóng Hiệu Quả
Để tối ưu hóa trải nghiệm và độ chính xác khi vận hành máy hiện sóng, một số mẹo và thủ thuật sau đây sẽ rất hữu ích. Việc áp dụng chúng sẽ giúp bạn khai thác tối đa tiềm năng của thiết bị.
Chọn Que Đo Phù Hợp
Việc lựa chọn que đo (probe) phù hợp là rất quan trọng. Que đo có tỷ lệ suy hao (attenuation ratio) như 1X, 10X hoặc 100X sẽ ảnh hưởng đến biên độ tín hiệu hiển thị. Đối với hầu hết các ứng dụng, que đo 10X là lựa chọn phổ biến, vì nó giảm tải cho mạch và tăng dải đo. Hãy đảm bảo bạn đã cấu hình cài đặt que đo trên máy hiện sóng cho phù hợp.
Sử Dụng Chế Độ Kích Hoạt (Trigger) Đúng Cách
Chế độ “Trigger” là chìa khóa để có dạng sóng ổn định. Trong chế độ “Auto”, máy sẽ cố gắng hiển thị dạng sóng ngay cả khi không có tín hiệu lặp lại. Chế độ “Normal” yêu cầu tín hiệu đạt đến một ngưỡng nhất định để kích hoạt, phù hợp cho việc quan sát tín hiệu không thường xuyên. Chế độ “Single” chỉ kích hoạt một lần duy nhất, hữu ích cho việc bắt giữ các sự kiện thoáng qua.
Thực Hành Thường Xuyên
Giống như bất kỳ công cụ chuyên dụng nào khác, việc thành thạo cách sử dụng máy hiện sóng đòi hỏi sự thực hành thường xuyên. Bắt đầu với các tín hiệu đơn giản như sóng sin hoặc sóng vuông từ máy phát tín hiệu. Dần dần, bạn sẽ quen thuộc với các nút điều khiển và có thể dễ dàng phân tích các tín hiệu phức tạp hơn trong các ứng dụng thực tế.
Nắm vững cách sử dụng máy hiện sóng là một kỹ năng vô cùng giá trị, mở ra cánh cửa để hiểu sâu hơn về thế giới điện tử. Từ việc thiết lập cơ bản đến phân tích tín hiệu đa kênh và khắc phục sự cố, mỗi bước đều đòi hỏi sự tỉ mỉ và kiến thức vững chắc. Với hướng dẫn chi tiết này và sự kiên trì thực hành, bạn hoàn toàn có thể làm chủ công cụ mạnh mẽ này, góp phần vào sự thành công trong các dự án kỹ thuật và nghiên cứu của mình.
