Máy đo màu sắc là thiết bị không thể thiếu trong nhiều ngành công nghiệp, từ dệt may, in ấn đến sản xuất sơn và nhựa, nơi mà độ chính xác về màu sắc đóng vai trò then chốt. Việc hiểu rõ cách sử dụng máy đo màu không chỉ giúp đảm bảo chất lượng sản phẩm mà còn tối ưu hóa quy trình sản xuất, giảm thiểu sai sót do nhận thức màu sắc chủ quan của con người. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, từ cấu tạo, nguyên lý hoạt động đến quy trình sử dụng chi tiết và những lưu ý quan trọng, giúp người dùng khai thác tối đa hiệu quả của thiết bị. Chúng ta sẽ cùng tìm hiểu sâu về tầm quan trọng của việc đo màu chính xác, các loại máy đo màu phổ biến, và cách để đạt được kết quả đáng tin cậy.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Đo Màu Sắc
Để vận hành máy đo màu sắc một cách hiệu quả và đạt độ chính xác cao, việc nắm vững cấu tạo và nguyên lý hoạt động của thiết bị là điều kiện tiên quyết. Kiến thức này giúp người dùng hiểu rõ hơn về cách máy thu thập và xử lý dữ liệu màu.
Cấu Tạo Chi Tiết Của Máy Đo Màu Sắc
Máy đo màu sắc, hay còn gọi là quang phổ kế màu, thường được cấu thành từ bảy bộ phận chính, mỗi bộ phận giữ một vai trò đặc biệt trong quá trình phân tích màu. Sự phối hợp nhịp nhàng giữa các thành phần này đảm bảo độ tin cậy của kết quả đo.
Nguồn sáng là trái tim của thiết bị, nơi phát ra chùm ánh sáng cần thiết để chiếu lên mẫu vật. Các loại đèn phổ biến bao gồm Halogen, Xenon hoặc LED, mỗi loại có phổ ánh sáng riêng và được lựa chọn tùy thuộc vào ứng dụng cụ thể. Chất lượng và độ ổn định của nguồn sáng ảnh hưởng trực tiếp đến tính chính xác của phép đo.
Ống kính đóng vai trò quan trọng trong việc tập trung chùm ánh sáng từ nguồn sáng vào một khu vực xác định trên mẫu vật. Nó đảm bảo rằng ánh sáng được phân bổ đều và hiệu quả, tránh hiện tượng tán xạ không mong muốn. Thiết kế của hệ thống ống kính cũng quyết định kích thước vùng đo và độ nhạy của máy.
Bộ lọc ánh sáng có chức năng chọn lọc các dải bước sóng cụ thể hoặc loại bỏ các bước sóng không cần thiết. Trong một số máy đo, các bộ lọc này được sử dụng để phân tích phổ màu, giúp chia ánh sáng phản xạ thành các thành phần màu cơ bản. Công nghệ lọc tiên tiến đảm bảo sự tách biệt chính xác của các màu.
Bộ phân cực là một trong những thành phần cốt lõi giúp loại bỏ các thành phần ánh sáng không mong muốn, đặc biệt là ánh sáng phản xạ bề mặt (ánh sáng chói). Điều này đặc biệt quan trọng khi đo các vật liệu có bề mặt bóng hoặc có độ phản xạ cao, đảm bảo rằng chỉ màu sắc thực của vật liệu được phân tích.
Cảm biến, thường là các dãy photodiod hoặc CCD, có nhiệm vụ thu nhận ánh sáng phản xạ từ mẫu vật. Sau đó, nó chuyển đổi cường độ ánh sáng thành tín hiệu điện tỷ lệ, là dữ liệu thô để bộ xử lý làm việc. Độ nhạy và độ phân giải của cảm biến quyết định khả năng phân biệt các sắc thái màu tinh tế.
Bộ xử lý là bộ não của máy đo màu sắc, nơi tiếp nhận dữ liệu điện từ cảm biến và thực hiện các thuật toán phức tạp. Nó phân tích các tín hiệu, chuyển đổi chúng thành các giá trị màu trong các hệ màu tiêu chuẩn như CIE Lab hoặc XYZ. Bộ xử lý cũng tính toán sự khác biệt màu sắc (Delta E) giữa các mẫu.
Màn hình hiển thị kết quả đo lường và các thông số cài đặt một cách rõ ràng, cho phép người dùng dễ dàng theo dõi và kiểm tra dữ liệu. Các màn hình hiện đại thường có độ phân giải cao và giao diện thân thiện, hỗ trợ việc phân tích và lưu trữ dữ liệu hiệu quả.
.jpg)
Nguyên Lý Về Hoạt Động Của Máy Đo Màu Sắc
Máy đo màu sắc vận hành dựa trên sự kết hợp hài hòa giữa nguyên lý nhận thức màu và nguyên lý hoạt động của quang phổ, mang lại kết quả khách quan và chính xác.
Nguyên lý nhận thức màu sắc của máy đo khác biệt hoàn toàn so với mắt người. Thay vì chủ quan, máy dựa vào khả năng phản xạ ánh sáng của vật thể. Khi ánh sáng trắng hoặc các tia đơn sắc chiếu lên mẫu vật, máy sẽ ghi nhận cường độ và bước sóng của ánh sáng phản xạ. Điều này cho phép máy xác định màu sắc dựa trên dữ liệu vật lý.
Tuy nhiên, nguyên lý nhận thức màu chỉ là một phần nhỏ trong bức tranh tổng thể. Mắt người có thể cảm nhận màu sắc thông qua ba loại tế bào nón, nhưng sự cảm nhận này thay đổi tùy thuộc vào cá nhân, điều kiện ánh sáng và trạng thái tâm lý. Đây là lý do tại sao hai người có thể nhìn thấy cùng một màu với sắc thái khác nhau. Máy đo màu khắc phục nhược điểm này bằng cách cung cấp một phép đo định lượng.
Nguyên lý hoạt động quang phổ là nền tảng cho sự chính xác của máy đo màu. Máy sẽ xác định sự chênh lệch màu giữa mẫu cần đo và màu mẫu chuẩn một cách khách quan. Mẫu vật được đặt dưới một nguồn sáng chuẩn hóa, giúp loại bỏ ảnh hưởng của ánh sáng môi trường. Ánh sáng chiếu vào mẫu sẽ được phản xạ và đi qua một hệ thống quang học, phân tách thành các thành phần phổ.
Máy đo sẽ ghi lại cường độ phản xạ của ánh sáng ở các bước sóng khác nhau, tạo ra một đường cong phản xạ phổ đặc trưng cho từng màu sắc. Dữ liệu này sau đó được chuyển đổi thành các giá trị màu theo các hệ màu quốc tế (ví dụ: Lab, XYZ). Các góc quan sát tiêu chuẩn (2 độ hoặc 10 độ) được sử dụng để mô phỏng mắt người trong điều kiện tiêu chuẩn, tăng cường độ chính xác và khả năng tái lập kết quả.
.png)
Hướng Dẫn Chi Tiết Cách Sử Dụng Máy Đo Màu Đạt Chuẩn
Quy trình sử dụng máy đo màu sắc bao gồm các bước rõ ràng và cần tuân thủ nghiêm ngặt để đảm bảo kết quả chính xác. Mỗi bước đều có vai trò quan trọng và không thể bỏ qua.
Bước 1: Chuẩn Bị Toàn Diện Cho Quá Trình Đo
Giai đoạn chuẩn bị là nền tảng quyết định sự thành công của mọi phép đo màu, đòi hỏi sự cẩn trọng và tỉ mỉ. Việc chuẩn bị kỹ lưỡng giúp hạn chế tối đa các yếu tố gây sai lệch.
Trước tiên, cần kiểm tra tình trạng của máy đo màu sắc, đảm bảo thiết bị hoạt động ổn định. Điều này bao gồm việc kiểm tra nguồn điện, pin (nếu có) và cáp kết nối. Việc hiệu chỉnh máy đo màu là bước bắt buộc và thường xuyên, thường là trước mỗi ca làm việc hoặc sau một khoảng thời gian nhất định (ví dụ: 2-4 giờ/lần) bằng các tấm chuẩn trắng và đen đi kèm. Hiệu chuẩn đảm bảo rằng máy đang đọc đúng các giá trị tham chiếu.
Mẫu vật cần đo phải được chuẩn bị kỹ lưỡng để phản ánh màu sắc thực sự của nó. Bề mặt mẫu cần sạch sẽ, không có bụi bẩn, dầu mỡ hay vết xước có thể ảnh hưởng đến sự phản xạ ánh sáng. Màu sắc của mẫu nên đồng nhất và không có sự thay đổi đáng kể trên bề mặt đo. Kích thước và hình dạng của mẫu cũng cần phù hợp với khẩu độ đo của máy. Đôi khi, việc chuẩn bị mẫu còn bao gồm việc đảm bảo mẫu đã ổn định về nhiệt độ và độ ẩm.
Cần chuẩn bị sẵn sàng thiết bị của máy đo màu sắc, bao gồm cả pin và nguồn điện
Bước 2: Lựa Chọn Chế Độ Đo Và Thông Số Phù Hợp
Việc lựa chọn chế độ đo chính xác là yếu tố then chốt, bởi mỗi loại vật liệu và ứng dụng sẽ yêu cầu một phương pháp đo riêng biệt. Sự lựa chọn này ảnh hưởng trực tiếp đến kết quả và ý nghĩa của dữ liệu màu.
Có hai chế độ đo cơ bản là truyền qua (transmission) và hấp thụ (reflectance). Chế độ truyền qua được sử dụng cho các vật liệu trong suốt hoặc bán trong suốt như phim, chất lỏng hoặc kính, nơi ánh sáng đi xuyên qua mẫu. Chế độ hấp thụ (phản xạ) được áp dụng cho hầu hết các vật liệu rắn, mờ đục như sơn, nhựa, vải, nơi ánh sáng phản xạ từ bề mặt mẫu. Việc chọn sai chế độ sẽ dẫn đến kết quả không chính xác.
Ngoài ra, người dùng cần xem xét các thông số kỹ thuật khác như khẩu độ đo (aperture size), là kích thước vùng đo trên mẫu. Khẩu độ phải phù hợp với kích thước và độ đồng nhất của mẫu. Các tùy chọn đo độ bóng (Specular Component Included – SCI hoặc Specular Component Excluded – SCE) cũng cần được xác định. SCI thường được sử dụng để đánh giá màu sắc tổng thể bao gồm cả độ bóng, trong khi SCE tập trung vào màu sắc mà không bị ảnh hưởng bởi bề mặt bóng.
Bước 3: Tiến Hành Thực Hiện Đo Màu Sắc
Sau khi hoàn tất các bước chuẩn bị và cài đặt, quá trình đo màu thực tế sẽ được tiến hành một cách cẩn trọng để đảm bảo tính chính xác và khả năng tái lập.
Đặt mẫu cần đo màu vào đúng vị trí trên tấm chuẩn hoặc bề mặt đo của máy. Điều quan trọng là phải đảm bảo mẫu nằm yên, phẳng và không bị di chuyển trong suốt quá trình đo. Tránh tác động lực hoặc tì đè quá mạnh lên mẫu, điều này có thể làm biến dạng mẫu hoặc ảnh hưởng đến sự tiếp xúc với cảm biến. Đối với các mẫu không đồng nhất, nên thực hiện nhiều phép đo ở các vị trí khác nhau và lấy giá trị trung bình.
Nhấn nút đo để khởi động quá trình. Máy sẽ phát ra chùm ánh sáng, chiếu vào mẫu theo chế độ đã lựa chọn. Ánh sáng phản xạ (hoặc truyền qua) sẽ được cảm biến thu nhận và xử lý. Trong quá trình này, người dùng cần giữ cho môi trường xung quanh ổn định, tránh ánh sáng bên ngoài chiếu vào hoặc các rung động có thể ảnh hưởng đến kết quả đo. Một số máy có thể yêu cầu giữ nút đo trong vài giây cho đến khi quá trình hoàn tất.

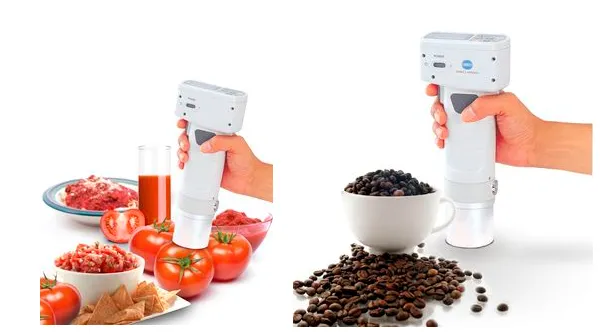

Hướng dẫn sử dụng máy đo màu sắc một cách hiệu quả bằng cách đặt mẫu vật đúng vị trí và nhấn nút đo
Bước 4: Đánh Giá Kết Quả Và Lưu Trữ Dữ Liệu
Sau khi quá trình đo hoàn tất, việc phân tích và lưu trữ kết quả là bước cuối cùng nhưng không kém phần quan trọng để khai thác giá trị của dữ liệu màu sắc.
Máy đo màu sắc sẽ hiển thị kết quả đo trên màn hình, thường là dưới dạng các giá trị trong hệ màu như Lab (độ sáng, trục đỏ-xanh lá, trục vàng-xanh dương) hoặc các giá trị khác tùy thuộc vào cài đặt. Người dùng cần hiểu ý nghĩa của từng giá trị để đánh giá màu sắc của mẫu. Quan trọng nhất là giá trị Delta E (ΔE), biểu thị sự khác biệt màu sắc giữa mẫu đo và mẫu chuẩn. Một giá trị ΔE nhỏ cho thấy sự tương đồng màu sắc cao.
Tùy thuộc vào model máy và nhu cầu sử dụng, máy đo màu sắc sẽ có khả năng lưu trữ dữ liệu. Việc lưu trữ kết quả đo là cần thiết để theo dõi lịch sử màu sắc, so sánh các lô sản phẩm khác nhau hoặc để tạo báo cáo chất lượng. Nhiều máy hiện đại có thể kết nối với máy tính thông qua phần mềm chuyên dụng, cho phép quản lý dữ liệu phức tạp hơn, phân tích thống kê và xuất báo cáo chi tiết. Việc này giúp duy trì tính nhất quán màu sắc theo thời gian và trong toàn bộ chuỗi cung ứng.
Những Lưu Ý Quan Trọng Để Đo Màu Sắc Chính Xác Và Hiệu Quả
Để đạt được kết quả đo màu chính xác và đảm bảo hiệu quả lâu dài của thiết bị, người dùng cần tuân thủ một số nguyên tắc và lưu ý quan trọng. Những yếu tố này ảnh hưởng trực tiếp đến độ tin cậy của dữ liệu thu được.
Máy đo màu sắc là thiết bị quang học nhạy cảm, đòi hỏi việc bảo trì định kỳ theo khuyến nghị của nhà sản xuất. Điều này bao gồm việc làm sạch các bộ phận quang học, kiểm tra tình trạng pin và các linh kiện khác. Bảo trì thường xuyên giúp duy trì hiệu suất hoạt động, kéo dài tuổi thọ của máy và đảm bảo các phép đo luôn chính xác. Việc bỏ qua bảo trì có thể dẫn đến sai lệch kết quả và hỏng hóc thiết bị.
Môi trường thực hiện phép đo có ảnh hưởng đáng kể đến độ chính xác. Nơi đặt máy đo và mẫu vật cần đảm bảo thoáng mát, sạch sẽ và có độ ẩm ổn định. Tránh các khu vực có ánh sáng mặt trời trực tiếp, nhiệt độ hoặc độ ẩm dao động mạnh. Các yếu tố như bụi bẩn, rung động hoặc từ trường cũng có thể gây nhiễu và làm sai lệch kết quả đo. Một môi trường kiểm soát tốt là yếu tố then chốt cho các phép đo nhất quán.
Vị trí của mẫu vật dưới nguồn sáng phải được đặt đúng và nhất quán trong mỗi lần đo. Bất kỳ sự thay đổi nhỏ nào trong góc đặt hoặc khoảng cách cũng có thể làm thay đổi kết quả phản xạ ánh sáng. Đối với các vật liệu có bề mặt không đồng nhất, nên thực hiện nhiều phép đo ở các điểm khác nhau và tính giá trị trung bình để có cái nhìn tổng thể chính xác hơn về màu sắc. Điều này giúp giảm thiểu sai số do đặc tính riêng của mẫu.
Hiệu chuẩn máy đo màu sắc là một quy trình không thể thiếu và cần được thực hiện thường xuyên, thường là trước mỗi phiên đo hoặc sau mỗi 2 đến 4 giờ sử dụng liên tục. Quy trình này sử dụng các tấm chuẩn màu trắng và đen được chứng nhận để đảm bảo máy đang hoạt động trong giới hạn sai số cho phép. Việc hiệu chuẩn thường xuyên là chìa khóa để duy trì độ chính xác và độ tin cậy cao của dữ liệu đo màu.
Cuối cùng, người dùng cần đọc kỹ và tuân thủ hướng dẫn sử dụng của nhà sản xuất cho từng model máy cụ thể. Mặc dù các bước cơ bản có thể tương tự, nhưng mỗi loại máy đo màu sắc đều có những tính năng, cài đặt và quy trình vận hành riêng. Việc nắm vững các thông tin này giúp người dùng tận dụng tối đa khả năng của thiết bị và tránh được những sai lầm không đáng có trong quá trình đo. Sự hiểu biết sâu sắc về thiết bị giúp tối ưu hóa hiệu quả công việc.
Việc nắm vững cách sử dụng máy đo màu là yếu tố then chốt để đảm bảo độ chính xác và nhất quán màu sắc trong các quy trình công nghiệp. Từ việc hiểu rõ cấu tạo và nguyên lý hoạt động đến việc tuân thủ các bước chuẩn bị, đo lường và đánh giá kết quả, mọi chi tiết đều đóng góp vào sự thành công của phép đo. Đặc biệt, việc bảo trì định kỳ, kiểm soát môi trường và hiệu chuẩn thường xuyên là những lưu ý không thể bỏ qua để duy trì độ tin cậy của thiết bị. Áp dụng đúng các hướng dẫn này sẽ giúp người dùng tối ưu hóa hiệu suất làm việc và đạt được chất lượng sản phẩm cao nhất.
