Việc đo điện trở đất đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn điện cho mọi công trình, từ nhà ở dân dụng đến các khu công nghiệp phức tạp. Máy đo điện trở đất Kyoritsu 4105A là một thiết bị chuyên dụng, đáng tin cậy giúp thực hiện công việc này một cách chính xác. Hiểu rõ cách sử dụng máy đo điện trở đất không chỉ giúp bảo vệ tài sản mà còn giữ gìn tính mạng con người khỏi các rủi ro từ sét đánh và sự cố điện. Bài viết này sẽ cung cấp hướng dẫn chi tiết về vận hành máy Kyoritsu 4105A, từ đó tối ưu hóa hệ thống tiếp địa và chống sét của bạn, đảm bảo mọi thiết bị đo lường hoạt động hiệu quả nhất.
Máy Đo Điện Trở Đất Là Gì Và Tầm Quan Trọng Của Việc Đo Lường Chính Xác
Khái Niệm Về Điện Trở Đất Và Vai Trò Trong An Toàn Điện
Điện trở đất là khả năng của đất chống lại dòng điện đi qua nó. Một hệ thống tiếp địa tốt, với điện trở đất thấp, là nền tảng thiết yếu để đảm bảo an toàn điện. Nó tạo ra một đường dẫn an toàn cho dòng điện rò rỉ hoặc dòng sét xuống đất, ngăn chặn nguy cơ điện giật cho con người và bảo vệ thiết bị khỏi hư hại. Khi có sự cố, hệ thống tiếp địa sẽ dẫn dòng điện lỗi đi thẳng xuống đất, kích hoạt các thiết bị bảo vệ như cầu dao tự động, ngắt nguồn điện kịp thời.
Lý Do Cần Đo Điện Trở Đất Thường Xuyên
Việc đo điện trở đất định kỳ là bắt buộc theo nhiều tiêu chuẩn an toàn điện quốc gia và quốc tế. Điều này giúp phát hiện sớm các vấn đề như cọc tiếp địa bị ăn mòn, kết nối lỏng lẻo hoặc sự thay đổi của độ ẩm đất, vốn có thể làm tăng điện trở đất. Đo lường thường xuyên đảm bảo hệ thống tiếp địa luôn duy trì hiệu suất tối ưu, giảm thiểu nguy cơ hỏa hoạn, hư hỏng thiết bị điện tử và đặc biệt là tai nạn điện giật. Đặc biệt, tại Việt Nam, nơi thường xuyên hứng chịu các cơn dông sét, việc kiểm tra điện trở đất của hệ thống chống sét là cực kỳ quan trọng để bảo vệ các công trình.

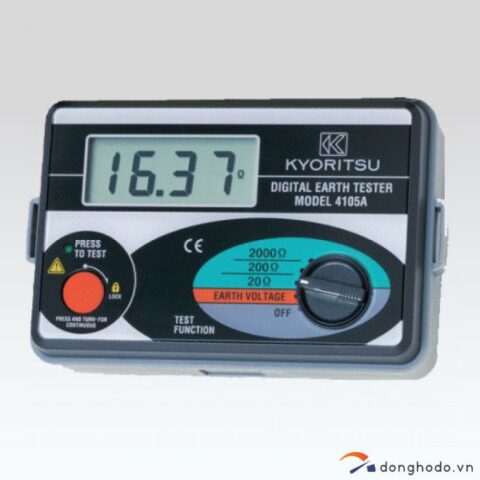

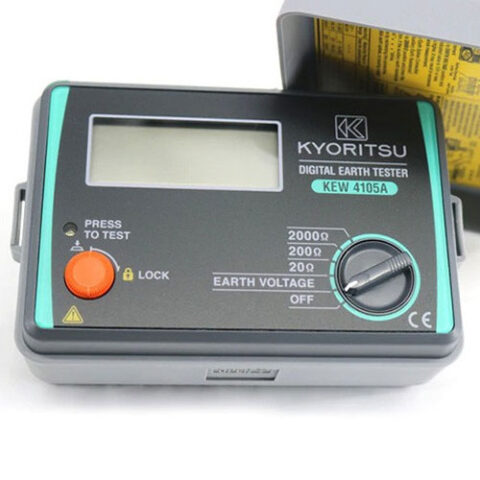

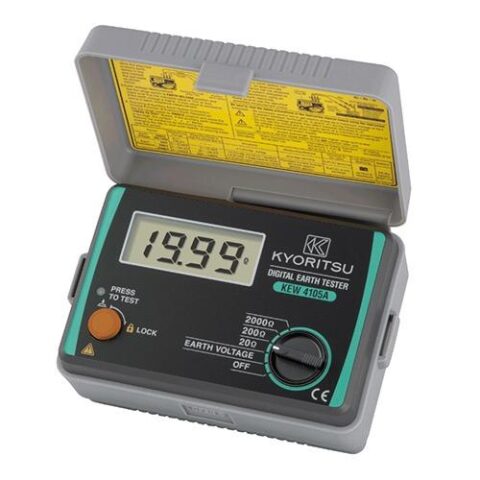

Giới Thiệu Về Máy Đo Điện Trở Đất Kyoritsu 4105A
Kyoritsu 4105A là một trong những máy đo điện trở đất phổ biến và được tin dùng nhất hiện nay. Máy nổi bật với thiết kế nhỏ gọn, dễ sử dụng, độ bền cao và khả năng cho kết quả đo chính xác trong nhiều điều kiện môi trường khác nhau. Kyoritsu 4105A được thiết kế để đo điện trở đất bằng phương pháp 3 cực, phù hợp cho việc kiểm tra hệ thống tiếp địa của các tòa nhà, nhà máy, trạm biến áp và hệ thống chống sét.
Nguyên Lý Hoạt Động Của Phương Pháp Đo Điện Trở Đất 3 Cực
Hiểu Rõ Phương Pháp Đo 3 Cực (Fall-of-Potential)
Phương pháp đo 3 cực, còn gọi là phương pháp Fall-of-Potential, là tiêu chuẩn công nghiệp để đo điện trở đất. Phương pháp này sử dụng ba cọc điện cực: cọc đất cần đo (E), cọc dòng điện (C) và cọc thế năng (P). Máy đo sẽ bơm một dòng điện xoay chiều có tần số cố định qua cọc đất E và cọc dòng C. Đồng thời, máy sẽ đo điện áp rơi giữa cọc đất E và cọc thế P.
Khoảng cách giữa các cọc đo là yếu tố then chốt để đảm bảo độ chính xác. Cọc thế P thường được đặt ở khoảng cách bằng 62% khoảng cách từ cọc E đến cọc C. Dòng điện được đưa vào đủ mạnh để tạo ra một điện áp đo được, nhưng không quá lớn để làm biến đổi đặc tính của đất.
Các Yếu Tố Ảnh Hưởng Đến Điện Trở Đất
Điện trở đất không phải là một giá trị cố định mà bị ảnh hưởng bởi nhiều yếu tố. Thành phần đất, ví dụ như đất sét, cát, đá, sẽ có điện trở suất khác nhau. Độ ẩm của đất là yếu tố quan trọng nhất, đất khô có điện trở suất cao hơn nhiều so với đất ẩm. Nhiệt độ cũng tác động đáng kể; khi nhiệt độ giảm, điện trở suất của đất thường tăng lên.
Kích thước và hình dạng của điện cực đất cũng ảnh hưởng. Cọc tiếp địa dài hơn hoặc có tiết diện lớn hơn thường cho điện trở đất thấp hơn. Sự hiện diện của các vật liệu dẫn điện hoặc cách điện khác trong lòng đất cũng có thể làm sai lệch kết quả đo.
Chuẩn Bị Trước Khi Cách Sử Dụng Máy Đo Điện Trở Đất Kyoritsu 4105A
Kiểm Tra Tình Trạng Thiết Bị Và Phụ Kiện
Trước khi tiến hành bất kỳ phép đo nào, cần kiểm tra kỹ lưỡng máy đo Kyoritsu 4105A và các phụ kiện đi kèm. Đảm bảo pin của máy đã được sạc đầy hoặc có đủ năng lượng; nếu màn hình hiển thị dấu -+ thì cần thay pin hoặc sạc ngay. Kiểm tra tất cả các dây đo xem có bị đứt, hở mạch hay không, đặc biệt là phần cách điện bên ngoài. Các cọc đo phải sạch sẽ, không bị gỉ sét để đảm bảo tiếp xúc tốt với đất.
Đảm Bảo An Toàn Trong Quá Trình Đo
An toàn luôn là ưu tiên hàng đầu. Luôn ngắt kết nối điện của hệ thống hoặc thiết bị cần đo điện trở đất để tránh nguy cơ điện giật. Mặc đồ bảo hộ cá nhân cần thiết như găng tay cách điện và kính bảo hộ. Tránh thực hiện các phép đo trong điều kiện thời tiết khắc nghiệt như mưa to, sấm sét, hoặc khi đất quá ẩm ướt, điều này có thể gây nguy hiểm cho người thực hiện và làm sai lệch kết quả.
Khảo Sát Khu Vực Đo Lường
Việc lựa chọn vị trí đặt các cọc đo rất quan trọng để có kết quả chính xác. Khu vực đo cần bằng phẳng, không có vật cản kim loại lớn, đường ống ngầm hoặc các hệ thống tiếp địa khác gần đó có thể gây nhiễu. Khoảng cách giữa các cọc đo phải đủ lớn để đảm bảo trường điện áp không bị chồng chéo. Đối với phương pháp 3 cực, khoảng cách giữa cọc đất chính (E) và cọc dòng (C) thường từ 10m đến 30m, và cọc thế (P) đặt ở khoảng 62% khoảng cách E-C.
Cách Sử Dụng Máy Đo Điện Trở Đất Kyoritsu 4105A Chi Tiết Từng Bước
Bước 1: Kết Nối Các Đầu Đo Vào Thiết Bị
Để bắt đầu, bạn cần kết nối chính xác các đầu đo vào máy Kyoritsu 4105A. Máy có ba cổng kết nối tương ứng với ba cọc đo: E (cọc đất), P (cọc thế) và C (cọc dòng). Dây màu xanh lá cây thường được kết nối với cọc đất chính (E), dây màu vàng với cọc thế (P), và dây màu đỏ với cọc dòng (C). Đảm bảo các kết nối chặt chẽ và không bị lỏng lẻo để tránh sai số trong quá trình đo. Sau khi kết nối với máy, bạn cắm đầu còn lại của các dây vào các cọc kim loại đã được đóng sâu vào đất theo khoảng cách đã khảo sát.
Bước 2: Kiểm Tra Điện Áp Đất (Earth Voltage)
Trước khi đo điện trở đất, điều quan trọng là phải kiểm tra điện áp đất. Xoay núm chuyển mạch của máy về thang “Earth Voltage”. Nếu màn hình hiển thị giá trị điện áp nhỏ hơn 10V, phép đo điện trở đất của bạn sẽ chính xác hơn. Điện áp đất cao có thể chỉ ra sự hiện diện của dòng điện rò rỉ trong đất hoặc nhiễu điện từ các nguồn lân cận, điều này có thể làm sai lệch kết quả đo điện trở. Nếu điện áp quá cao, cần xác định và loại bỏ nguồn nhiễu trước khi tiếp tục.
Bước 3: Thực Hiện Đo Điện Trở Đất
Thiết Lập Thang Đo Ban Đầu
Sau khi kiểm tra điện áp đất, bạn có thể tiến hành đo điện trở. Xoay núm chuyển mạch của máy sang thang đo “2000 Ohm” để kiểm tra sơ bộ. Nhấn và giữ nút “PRESS TO TEST”. Máy sẽ bắt đầu đo và hiển thị kết quả. Nếu đèn LED trên máy nhấp nháy liên tục hoặc kết quả không ổn định, hãy kiểm tra lại kết nối của các cọc đo với đất. Đôi khi, đổ một ít nước vào xung quanh các cọc có thể cải thiện độ tiếp xúc, đặc biệt trong điều kiện đất khô.
Điều Chỉnh Thang Đo Để Có Kết Quả Chính Xác
Sau khi có kết quả sơ bộ ở thang 2000 Ohm, hãy điều chỉnh thang đo để đạt được độ chính xác tối ưu. Nếu giá trị đo được ở thang 2000 Ohm thấp, ví dụ 15 Ohm, hãy chuyển núm chuyển mạch xuống thang “200 Ohm” hoặc “20 Ohm” (tùy thuộc vào dải đo cụ thể của máy). Việc chọn thang đo phù hợp giúp hiển thị kết quả với nhiều chữ số thập phân hơn, tăng độ phân giải và độ chính xác của phép đo. Nhấn lại nút “PRESS TO TEST” và đọc giá trị hiển thị trên màn hình.
Đọc Và Ghi Nhận Kết Quả
Giá trị hiển thị trên màn hình chính là điện trở đất của hệ thống tiếp địa tại thời điểm đó. Đảm bảo ghi lại kết quả một cách cẩn thận, bao gồm cả đơn vị (Ohm). Ngoài ra, bạn nên ghi lại các thông tin quan trọng khác như ngày giờ đo, điều kiện thời tiết, vị trí cọc đo và loại đất. Việc này giúp theo dõi sự thay đổi của điện trở đất theo thời gian và đưa ra các quyết định bảo trì phù hợp.
Phân Tích Và Xử Lý Kết Quả Đo Điện Trở Đất
Tiêu Chuẩn Chấp Thuận Điện Trở Đất
Giá trị điện trở đất lý tưởng phụ thuộc vào loại hình công trình và yêu cầu an toàn. Đối với hệ thống chống sét, các tiêu chuẩn như TCVN 9385:2012 thường yêu cầu điện trở đất không quá 10 Ohm. Đối với tiếp địa an toàn cho thiết bị điện, giá trị này có thể cần thấp hơn, thường là dưới 4 Ohm hoặc thậm chí 1 Ohm cho các hệ thống nhạy cảm. Việc so sánh kết quả đo với các tiêu chuẩn hiện hành là bước quan trọng để đánh giá hiệu quả của hệ thống tiếp địa.
Khắc Phục Khi Giá Trị Điện Trở Cao
Nếu kết quả đo điện trở đất cao hơn mức chấp thuận, cần thực hiện các biện pháp khắc phục. Đầu tiên, hãy kiểm tra lại tất cả các kết nối và cọc đo để đảm bảo không có sai sót. Nếu các kết nối đã đúng, có thể cần cải thiện độ dẫn điện của đất bằng cách đổ nước vào khu vực cọc tiếp địa hoặc sử dụng hóa chất giảm điện trở đất chuyên dụng. Trong trường hợp nghiêm trọng, có thể phải mở rộng hệ thống tiếp địa bằng cách thêm cọc mới hoặc tăng chiều dài cọc hiện có.
Bảo Dưỡng Và Lưu Trữ Máy Đo Kyoritsu 4105A
Để đảm bảo Kyoritsu 4105A luôn hoạt động chính xác và bền bỉ, việc bảo dưỡng và lưu trữ đúng cách là cần thiết. Sau mỗi lần sử dụng, hãy làm sạch máy và các phụ kiện khỏi bụi bẩn, bùn đất. Bảo quản máy ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng mặt trời, nhiệt độ cao hoặc các hóa chất ăn mòn. Việc hiệu chuẩn định kỳ tại các trung tâm chuyên nghiệp cũng rất quan trọng để đảm bảo máy luôn cho ra kết quả đo lường chính xác và đáng tin cậy.
Việc nắm vững cách sử dụng máy đo điện trở đất Kyoritsu 4105A không chỉ là kỹ năng chuyên môn mà còn là trách nhiệm đảm bảo an toàn điện. Thông qua việc tuân thủ các bước đo lường và bảo dưỡng thiết bị, chúng ta có thể tối ưu hóa hiệu quả của hệ thống tiếp địa và chống sét, góp phần bảo vệ an toàn cho con người và tài sản.
