Việc nắm vững cách sử dụng máy đo 2d là yếu tố then chốt giúp các doanh nghiệp sản xuất và phòng thí nghiệm tối ưu hóa quy trình kiểm soát chất lượng. Máy đo 2D, hay còn gọi là Máy đo VMM (Video Measurement Machine), là thiết bị không thể thiếu trong môi trường đòi hỏi đo lường chính xác cao và hiệu suất sản xuất liên tục. Bài viết này sẽ cung cấp một hướng dẫn toàn diện, từ cấu tạo, nguyên lý đến quy trình vận hành và bảo trì, đảm bảo người đọc có đủ kiến thức để sử dụng thiết bị một cách thành thạo, góp phần nâng cao kiểm tra chất lượng sản phẩm trong ngành cơ khí và nhiều lĩnh vực khác.
Tổng Quan Về Máy Đo 2D (VMM)
Khái Niệm Và Ưu Điểm Nổi Bật
Máy đo 2D, thường được biết đến với tên gọi Máy đo VMM, là một thiết bị đo tọa độ sử dụng công nghệ đo hai chiều tiên tiến thông qua hệ thống hình ảnh. Khác biệt rõ rệt so với các máy đo tọa độ 3D (CMM), máy đo 2D mang đến khả năng đo lường nhanh chóng hơn đáng kể. Điều này giúp giải quyết hiệu quả những vấn đề tồn đọng trong các dây chuyền sản xuất quy mô lớn, nơi tốc độ kiểm tra là yếu tố then chốt.
Khả năng đo lường nhanh của máy đo 2D không chỉ giảm thiểu thời gian kiểm tra chất lượng sản phẩm mà còn góp phần nâng cao đáng kể hiệu suất tổng thể của dây chuyền sản xuất. Thiết bị này đặc biệt hữu ích cho các doanh nghiệp gia công cơ khí như Cơ khí Quốc Cường, nơi yêu cầu độ chính xác cao cho các chi tiết nhỏ và phức tạp. Sự linh hoạt và tốc độ của máy VMM giúp duy trì luồng công việc liên tục, đồng thời đảm bảo mọi sản phẩm đều đạt tiêu chuẩn chất lượng nghiêm ngặt.
Tầm Quan Trọng Của Việc Thành Thạo Sử Dụng Máy Đo 2D
Việc thành thạo cách sử dụng máy đo 2D không chỉ đơn thuần là một kỹ năng vận hành, mà còn là yếu tố chiến lược quyết định sự thành công và hiệu quả trong công việc kiểm soát chất lượng. Nắm rõ từng chức năng và quy trình giúp người dùng khai thác tối đa tiềm năng của thiết bị, từ đó mang lại nhiều lợi ích thiết thực cho doanh nghiệp và quy trình sản xuất.
Nâng Cao Hiệu Quả Vận Hành
Hiểu rõ cách vận hành và các tính năng của máy đo 2D cho phép người dùng thu thập dữ liệu đo hiệu quả và chính xác hơn bao giờ hết. Điều này giúp tối ưu hóa quy trình đo lường, cho phép tìm kiếm và áp dụng những phương pháp kiểm tra tối ưu, giảm thiểu sai sót do thao tác thủ công. Khi quy trình đo lường được tối ưu, thời gian chết giảm, và năng suất làm việc tăng lên rõ rệt.
Khi sử dụng máy đo 2D để kiểm định chất lượng sản phẩm, việc am hiểu sâu sắc về cách vận hành sẽ giúp quy trình đánh giá đạt hiệu quả tin cậy cao hơn. Thiết bị sẽ hoạt động đúng công suất, phát hiện nhanh chóng các lỗi dù là nhỏ nhất trên các chi tiết sản phẩm, đảm bảo mọi thành phẩm đều đáp ứng tiêu chuẩn nghiêm ngặt. Điều này cực kỳ quan trọng đối với các sản phẩm đòi hỏi độ chính xác cao như ốc vít hay các chi tiết máy được thiết kế theo yêu cầu.
Phát Hiện Sớm Vấn Đề Kỹ Thuật Và Đào Tạo
Am hiểu phương pháp vận hành máy VMM cũng giúp người dùng phát hiện sớm các lỗi kỹ thuật hoặc sự cố trong quá trình đo. Khả năng nhận diện vấn đề kịp thời cho phép hiệu chuẩn lại thiết bị nhanh chóng, trước khi tiến hành các thử nghiệm quan trọng. Điều này giúp ngăn ngừa việc thu thập dữ liệu sai lệch và tiết kiệm chi phí sửa chữa lớn.
Việc sử dụng thành thạo máy đo 2D giúp giảm thiểu đáng kể các phép đo không chính xác, tiết kiệm thời gian làm việc và tăng cao năng suất lao động. Từ đó, doanh nghiệp có thể nâng cao hiệu suất tổng thể và tối đa hóa doanh thu. Hơn nữa, những người dùng có kiến thức sâu rộng về cách sử dụng máy đo tọa độ 2D có thể dễ dàng chia sẻ lại kinh nghiệm và kỹ năng cho đồng nghiệp hoặc trong quá trình đào tạo nhân viên mới, tạo ra một đội ngũ vận hành chuyên nghiệp và đồng đều.
Các Lưu Ý Quan Trọng Trước Khi Vận Hành Máy Đo 2D
Để đảm bảo an toàn cho người vận hành và duy trì tuổi thọ, độ chính xác của máy đo 2D, việc tuân thủ các lưu ý quan trọng trước khi sử dụng là điều bắt buộc. Những hướng dẫn này không chỉ giúp phòng ngừa sự cố mà còn tối ưu hóa hiệu suất làm việc của thiết bị.
Quy Tắc An Toàn Cơ Bản
Khi di chuyển hoặc thay đổi khu vực lắp đặt máy đo, người dùng phải ngắt toàn bộ nguồn điện trước. Tuyệt đối không được cắm nóng thiết bị trong quá trình vận chuyển, điều này có thể gây hỏng hóc nghiêm trọng cho các linh kiện điện tử. Việc xử lý cẩn thận khi vận chuyển là vô cùng cần thiết, tất cả các dụng cụ và bộ phận phải được đặt trong bao bì gốc và tuân thủ hướng dẫn về cách đóng gói.
Các thùng đóng gói vật liệu cần được đặt ở nơi xa tầm tay trẻ em để tránh những rủi ro không đáng có. Để đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị, việc nối đất là yêu cầu bắt buộc. Người dùng không được tự ý mở hộp máy để bảo trì khi chưa có sự cho phép của nhà sản xuất hoặc người có chuyên môn, vì bên trong máy có thể tồn tại áp suất cao hoặc các thành phần nguy hiểm khác.
Nhận Biết Các Ký Hiệu Cảnh Báo
Trên thân máy đo 2D, nhà sản xuất thường bố trí các ký hiệu cảnh báo an toàn quan trọng. Việc nhận biết và hiểu rõ ý nghĩa của những ký hiệu này là rất cần thiết để đảm bảo vận hành an toàn.
Ký hiệu này thường được gắn ở khu vực có nhiều nguồn cấp điện hoặc nơi đặt động cơ, báo hiệu nguy hiểm và yêu cầu người dùng cẩn thận khi tiếp cận.
Đây là biểu tượng cảnh báo nguy hiểm, nhắc nhở người vận hành không nên chạm vào các bộ phận cụ thể trên máy để tránh chấn thương hoặc giật điện.
Biểu tượng này được gắn ở khu vực có bộ phận chuyển động, báo hiệu khả năng gây nguy hiểm cho người vận hành nếu không chú ý và tuân thủ quy trình an toàn.
Nhãn này mô tả thiết bị cần người có kinh nghiệm vận hành. Nếu không có chuyên môn, việc sử dụng có thể gây nguy hiểm cho người dùng hoặc hư hỏng thiết bị.
Ký hiệu này chỉ ra điểm nối đất của thiết bị, một biện pháp an toàn quan trọng để phòng tránh các sự cố về điện trong quá trình vận hành.
Cấu Trúc Chi Tiết Của Máy Đo 2D VMM
Để thành thạo cách sử dụng máy đo 2d, người vận hành cần phải có sự hiểu biết sâu sắc về cấu trúc và các bộ phận cấu thành của thiết bị. Nắm rõ về cấu tạo sẽ giúp người dùng vận hành máy một cách chuyên sâu, chủ động hơn và không bị bỡ ngỡ trong suốt quá trình làm việc, từ đó tối ưu hóa khả năng khai thác thiết bị.
Tổng Quan Các Bộ Phận Chính
Máy đo 2D VMM được thiết kế với nhiều bộ phận tích hợp, mỗi bộ phận đóng một vai trò quan trọng trong việc đảm bảo quá trình đo lường chính xác và hiệu quả. Việc hiểu rõ vị trí và chức năng của từng thành phần sẽ giúp người dùng xử lý các sự cố nhỏ và thực hiện bảo trì cơ bản.
Cấu trúc tổng thể của máy đo 2D với các bộ phận được đánh số
Cấu trúc cơ bản của máy đo 2D bao gồm phần vỏ ngoài, bánh xe điều khiển trục Z, trục đỡ, que đo, đèn LED chiếu sáng bề mặt, bộ lái trục X và Y, tay trợ lực, chân đỡ, thân máy, bàn di chuyển trục X-Y, bộ điều chỉnh trục X, Y, Z, cùng với lens zoom thủ công. Các bộ phận này được tích hợp một cách khoa học để tạo nên một hệ thống đo lường hoàn chỉnh và đáng tin cậy.
Hệ thống đo lường của máy đo 2D có thể được chia thành ba nhóm bộ phận chính: Phần thân máy, hệ thống quang học và đo lường, cùng với hệ thống đo lường kỹ thuật số. Mỗi nhóm đều có vai trò riêng biệt nhưng lại phối hợp nhịp nhàng với nhau để thực hiện các phép đo phức tạp với độ chính xác cao.
Vai Trò Của Từng Nhóm Bộ Phận
Phần thân máy bao gồm thân máy chính, trục đỡ, bàn làm việc và các bộ điều chỉnh cụm trục X, Y. Đây là nền tảng vững chắc, đảm bảo sự ổn định cho toàn bộ hệ thống trong quá trình đo. Bàn làm việc di chuyển linh hoạt theo các trục X và Y, cho phép đặt mẫu vật và di chuyển chúng đến các vị trí cần đo một cách chính xác.
Hệ thống đo lường quang học là trái tim của máy đo 2D, bao gồm lens zoom với độ phóng đại tùy thuộc vào từng hệ thống cụ thể. Cảm biến ảnh màu CCD, nằm bên trong phần vỏ máy, có nhiệm vụ thu thập hình ảnh từ thấu kính. Sau đó, nó chuyển đổi tín hiệu hình ảnh và video để truyền đến hệ thống xử lý của máy tính. Hệ thống ánh sáng linh hoạt, có thể thay đổi bằng các loại đèn LED khác nhau hoặc LED tích hợp của máy đo VMM, đảm bảo độ sáng tối ưu cho từng loại mẫu vật.
Hệ thống đo lường kỹ thuật số chịu trách nhiệm thu thập và xử lý dữ liệu. Các bộ điều chỉnh Trục X, Trục Y và Trục Z cho phép thay đổi vị trí đo với độ chính xác cao. Tín hiệu đo được thu thập bởi phần mềm chuyên dụng, sau đó được xử lý bởi hệ thống máy tính và hiển thị thông tin chi tiết lên màn hình. Sự phối hợp nhịp nhàng giữa các bộ phận này đảm bảo rằng mỗi phép đo đều được thực hiện một cách chính xác và hiệu quả.

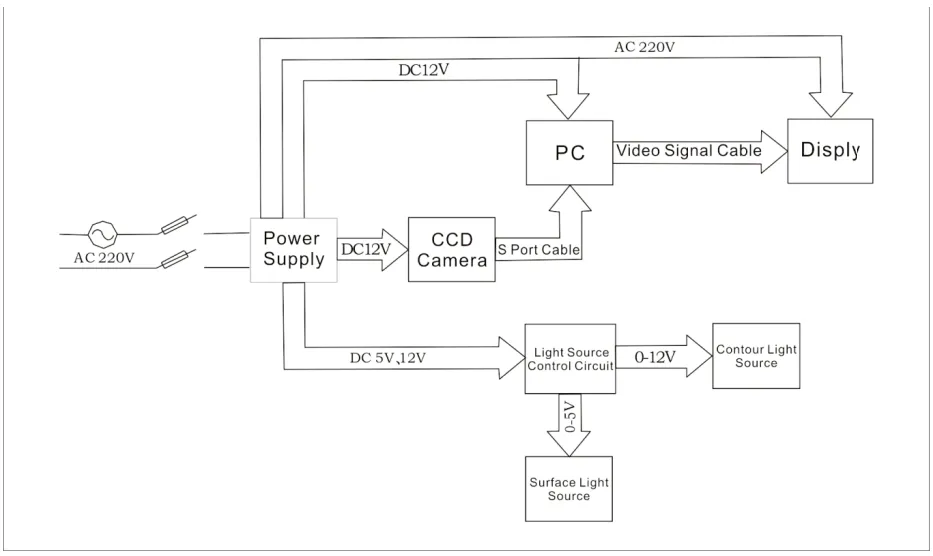

Sơ đồ cấu trúc chi tiết của máy đo VMM với các thành phần quang học và điện tử
Các Phương Pháp Đo Phổ Biến Với Máy Đo 2D
Để tối ưu hóa cách sử dụng máy đo 2d và khai thác triệt để khả năng của thiết bị, việc hiểu rõ các phương pháp đo lường là vô cùng cần thiết. Dưới đây là ba phương pháp đo tọa độ phổ biến, được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là trong gia công cơ khí.
Đo Biên Dạng (Đường Viền)
Phương pháp đo biên dạng cho phép người dùng sử dụng máy đo hai chiều để đo đường viền (biên dạng) của các phôi cơ khí một cách chính xác. Kỹ thuật này thường áp dụng các nguồn sáng định hình chiều từ phía dưới lên. Đôi khi, ánh sáng phụ trợ cũng được sử dụng trên bề mặt để làm nổi bật các đường nét cần đo, giúp chúng trở nên rõ ràng và dễ dàng xác định hơn trên màn hình phần mềm.
Đo biên dạng đặc biệt hữu ích khi kiểm tra các chi tiết có hình dạng phức tạp, nơi mà các phương pháp đo truyền thống gặp khó khăn. Nó giúp đảm bảo rằng các đường cong, góc cạnh và hình dạng tổng thể của sản phẩm đều tuân thủ đúng bản vẽ thiết kế, một yếu tố quan trọng trong việc sản xuất các loại ốc vít và phụ tùng cơ khí chính xác.
Đo Bề Mặt Chi Tiết
Đo bề mặt là chức năng chính và được sử dụng thường xuyên nhất của máy đo 2D. Phương pháp này cho phép người dùng đo chính xác kích thước của các chi tiết trên bề mặt của vật thể. Ví dụ điển hình bao gồm việc đo kích thước dài, rộng của các lá đồng trên bảng mạch hoặc mạch IC, nơi độ chính xác từng milimet là cực kỳ quan trọng.
Máy đo 2D cũng thể hiện ưu điểm vượt trội khi đo các mẫu vật liệu có màu tối, như nhựa hoặc cao su màu đen. Với hệ thống chiếu sáng và camera chất lượng cao, máy có thể dễ dàng nhận diện và đo lường các chi tiết trên những bề mặt khó nhìn bằng mắt thường. Điều này mở rộng phạm vi ứng dụng của thiết bị trong việc kiểm tra nhiều loại vật liệu và sản phẩm khác nhau.
Phép Đo Theo Trục Z (Đo Chiều Cao/Độ Sâu)
Khi sử dụng các máy đo 2D được trang bị thấu kính có độ phóng đại cao, thiết bị còn có khả năng định vị và độ chính xác vượt trội, cho phép thực hiện phép đo theo trục Z. Chức năng này giúp người dùng đo chiều cao của phôi hoặc độ sâu của lỗ một cách hiệu quả.
Phép đo theo trục Z thường sử dụng ánh sáng bề mặt để tạo ra hình ảnh rõ nét của các đặc điểm cần đo. Khả năng này biến máy đo 2D không chỉ là một công cụ đo lường phẳng mà còn là một thiết bị đa năng, có thể cung cấp thông tin ba chiều cơ bản cho các ứng dụng cụ thể. Đây là một tính năng quan trọng để kiểm tra độ dày, độ sâu của các chi tiết máy, đảm bảo chúng đáp ứng đúng yêu cầu kỹ thuật.
Cách Sử Dụng Máy Đo 2D Chi Tiết Theo Từng Bước
Để vận hành máy đo 2D một cách hiệu quả và đảm bảo độ chính xác tối đa, người dùng cần tuân thủ một quy trình từng bước rõ ràng. Việc thực hiện đúng các thao tác sẽ giúp tối ưu hóa hiệu suất, giảm thiểu sai sót và kéo dài tuổi thọ của thiết bị.
Bước 1: Chuẩn Bị Và Cài Đặt Ban Đầu
Bước đầu tiên và quan trọng nhất là đảm bảo máy đo 2D của bạn đã được hiệu chuẩn chính xác. Một máy đã hiệu chuẩn tốt là nền tảng cho mọi phép đo đáng tin cậy. Sau đó, cần đảm bảo phần mềm đo chuyên dụng đi kèm với hãng máy đã được cài đặt và cập nhật đến phiên bản mới nhất. Các phần mềm này thường được cung cấp cùng với máy, tùy thuộc vào thương hiệu bạn đang sử dụng.
Khi máy và phần mềm đã sẵn sàng, hãy đặt mẫu hoặc bộ phận cần đo lên bàn làm việc của máy đo 2D. Điều quan trọng là phải đảm bảo rằng mẫu đã được cố định một cách an toàn và ổn định trên bàn làm việc, tránh bất kỳ sự rung lắc hoặc di chuyển nào có thể ảnh hưởng đến kết quả đo.
Bước 2: Khởi Động Thiết Bị
Kết nối thiết bị với nguồn điện phù hợp theo hướng dẫn của nhà sản xuất. Sau khi đã đảm bảo kết nối an toàn, tiến hành khởi động thiết bị. Quá trình khởi động thường bao gồm việc bật công tắc nguồn chính và chờ hệ thống khởi tạo các bộ phận quang học và điện tử.
Hãy luôn kiểm tra đèn báo hiệu hoặc thông báo trên màn hình để xác nhận rằng máy đã khởi động thành công và sẵn sàng cho các bước tiếp theo. Việc tuân thủ quy trình khởi động đúng cách giúp bảo vệ các linh kiện nhạy cảm của máy.
Bước 3: Cấu Hình Các Thông Số Đo Lường
Sau khi máy đã khởi động, hãy mở phần mềm điều khiển máy đo 2D trên máy tính. Giao diện phần mềm sẽ cho phép bạn tiến hành cài đặt máy và đọc các giá trị đo. Trên giao diện của phần mềm điều khiển, tiến hành thiết lập các thang đo của máy như độ phân giải, đơn vị đo (mm, inch) và các thông số liên quan khác.
Việc cấu hình chính xác các thông số này là cần thiết để có thể cho ra các kết quả đo chính xác nhất. Tùy thuộc vào yêu cầu của phép đo và đặc tính của mẫu vật, người dùng cần lựa chọn cài đặt phù hợp để tối ưu hóa độ tin cậy của dữ liệu.
Bước 4: Thiết Lập Điểm Đo
Sử dụng các núm vặn điều khiển trên các trục của máy đo 2D hoặc các phím điều khiển trên phần mềm từ nhà sản xuất để thiết lập các điểm đo trên mẫu vật cần đo. Người dùng cần di chuyển bàn làm việc và đầu đo để xác định chính xác các vị trí cần đo trên mẫu.
Điều chỉnh các trục di chuyển để đảm bảo rằng các điểm đo được đặt đúng vị trí và theo các hướng cần thiết. Nhiều phần mềm cung cấp tính năng “điểm ảnh” hoặc “điểm tham chiếu” giúp người dùng dễ dàng xác định và lưu trữ các vị trí đo lặp lại, đảm bảo tính nhất quán cho các phép đo tiếp theo.
Bước 5: Thực Hiện Phép Đo Tự Động
Khi các điểm đo đã được cài đặt chính xác và các thông số đã được cấu hình, tiến hành cho thiết bị hoạt động bằng cách khởi động chức năng đo lường trên phần mềm. Máy đo 2D sẽ tự động di chuyển đến các điểm cần đo đã được cài đặt sẵn trên phần mềm.
Trong quá trình này, hệ thống quang học sẽ thu thập hình ảnh và dữ liệu cần thiết. Sau đó, phần mềm sẽ tự động tính toán các dữ liệu đo và hiển thị số đo kích thước trên màn hình. Quá trình này diễn ra nhanh chóng và chính xác, giảm thiểu sự can thiệp của con người và sai số tiềm ẩn.
Bước 6: Phân Tích Và Đánh Giá Kết Quả
Sau khi quá trình đo kết thúc, kết quả đo sẽ được cập nhật trong phần mềm. Các kết quả này có thể bao gồm kích thước giữa các điểm đo, hình dạng tổng thể của vật thể, hoặc các đặc điểm khác của điểm đo đã được cài đặt từ trước.
Người dùng cần sử dụng các công cụ so sánh và phân tích có sẵn trên phần mềm để đánh giá kết quả đo. Mục tiêu là xác định các sai số của mẫu so với các sản phẩm gốc từ nhà sản xuất hoặc bản vẽ kỹ thuật. Khả năng phân tích sâu giúp nhanh chóng nhận diện các sản phẩm lỗi hoặc không đạt tiêu chuẩn.
Bước 7: Lưu Trữ Và Lập Báo Cáo
Là một thiết bị đo lường và phân tích chuyên nghiệp, các phần mềm điều khiển máy đo 2D thường cho phép lưu trữ các kết quả đo một cách có hệ thống. Ngoài ra, phần mềm còn hỗ trợ tạo báo cáo chi tiết cho các phép phân tích kết quả đo một cách hiệu quả.
Việc lưu trữ và tạo báo cáo giúp dễ dàng theo dõi lịch sử đo lường, phân tích các mẫu vật lỗi hoặc không đạt tiêu chuẩn trong quá trình sản xuất. Những báo cáo này cũng là tài liệu quan trọng cho việc cải tiến quy trình, đảm bảo chất lượng liên tục và tuân thủ các tiêu chuẩn công nghiệp.
Chăm Sóc Và Bảo Trì Định Kỳ Máy Đo 2D Để Duy Trì Độ Chính Xác
Máy đo 2D là một thiết bị đo lường chính xác cao, tích hợp các hệ thống cơ học, điện và máy tính. Do đó, để duy trì hiệu suất tuyệt vời và độ chính xác phép đo, việc bảo trì thường xuyên và đúng cách là vô cùng cần thiết.
Yêu Cầu Môi Trường Hoạt Động
Thiết bị nên được lắp đặt trong môi trường phòng sạch, nơi không khí được kiểm soát để giảm thiểu bụi bẩn. Nhiệt độ phòng phải được duy trì ổn định ở 20°C ± 5°C. Độ ẩm tương đối của phòng không được vượt quá 60% để tránh hiện tượng nấm mốc trên các bộ phận quang học, rỉ sét các bộ phận kim loại và bụi bám trên các thành phần đo lường nhạy cảm của thiết bị.
Một môi trường hoạt động lý tưởng không chỉ bảo vệ máy khỏi những tác động tiêu cực từ bên ngoài mà còn đảm bảo các phép đo luôn đạt được độ chính xác cao nhất. Điều này đặc biệt quan trọng trong các ứng dụng cơ khí chính xác, nơi ngay cả những thay đổi nhỏ về môi trường cũng có thể ảnh hưởng đến kết quả.
Vệ Sinh Và Bôi Trơn
Sau khi sử dụng xong thiết bị, bề mặt làm việc cần được làm sạch kỹ lưỡng bằng bàn chải mềm để loại bỏ bụi bẩn và các hạt vật liệu. Sau đó, hãy che phủ máy bằng tấm che bụi chuyên dụng để bảo vệ khỏi bụi và tác nhân gây hại trong môi trường.
Hệ thống truyền động và chuyển động của máy cần được bôi trơn thường xuyên theo khuyến nghị của nhà sản xuất. Việc bôi trơn định kỳ giúp cơ cấu chuyển động trơn tru, giảm ma sát và duy trì hiệu suất sử dụng tối ưu. Chỉ nên vệ sinh bề mặt kính và bề mặt sơn bằng các chất tẩy rửa trung tính hoặc nước sạch. Tuyệt đối không dùng dung môi hữu cơ để chà rửa, vì chúng có thể làm mất lớp phản sáng trên bề mặt sơn và hỏng các lớp phủ quang học.
Kiểm Tra Và Thay Thế Phụ Tùng
Đèn LED sử dụng trong thiết bị thường có tuổi thọ cao. Tuy nhiên, nếu đèn có dấu hiệu giảm độ sáng hoặc nhấp nháy, bạn nên liên hệ với các thợ kỹ thuật chuyên nghiệp hoặc nhà sản xuất để được hỗ trợ thay bóng mới. Việc này đảm bảo hiệu quả làm việc và chất lượng hình ảnh luôn ở mức tốt nhất.
Các bộ phận chính xác của thiết bị, chẳng hạn như hệ thống video, bàn làm việc, thang đo tuyến tính và hệ thống truyền động trục Z, đã được hiệu chuẩn chính xác từ nhà máy. Các vít điều chỉnh và vít định vị thường được tán đinh tại nhà máy và không nên bị uốn cong hoặc tháo rời. Nếu có bất cứ vấn đề gì về phần cứng trong quá trình vận hành, người dùng cần thông báo ngay cho nhà cung cấp để nhận được sự hỗ trợ kịp thời, tránh tự ý sửa chữa gây hư hỏng nghiêm trọng hơn.
Việc bù sai số của phần mềm đo đã được nhà sản xuất tích hợp sẵn. Người dùng cần lưu ý không thay đổi thông số này vì có thể khiến phép đo không còn chính xác. Cuối cùng, không tự ý tháo các đầu nối điện. Nếu vô tình lấy ra, hãy cắm lại vào đúng cổng để tránh rủi ro hỏng thiết bị và đảm bảo an toàn điện.
Quy Trình Hiệu Chuẩn Máy Đo 2D Đảm Bảo Độ Tin Cậy
Để đảm bảo máy đo tọa độ 2 chiều hoạt động với độ chính xác và tin cậy cao nhất, việc hiệu chuẩn định kỳ sau một khoảng thời gian làm việc là vô cùng cần thiết. Quy trình hiệu chuẩn chuyên nghiệp sẽ giúp duy trì hiệu suất của thiết bị và đảm bảo các phép đo luôn đạt chuẩn.
Kiểm Tra Tổng Thể Bên Ngoài
Bước đầu tiên trong quy trình hiệu chuẩn là kiểm tra và ghi lại các thông tin cơ bản về thiết bị. Điều này bao gồm tên, nhãn hiệu, kiểu/loại máy, số hiệu, phạm vi hoạt động và độ phân giải của phương tiện đo, cùng với thông tin nhà sản xuất. Việc này giúp xác định tình trạng ban đầu của máy.
Các cơ cấu dịch chuyển bàn máy theo các trục X và Y phải chuyển động nhẹ nhàng, không bị kẹt hay có tiếng động lạ. Bộ phận điều chỉnh thấu kính và tiêu cự của máy phóng hình phải hoạt động tốt, đảm bảo hình ảnh rõ nét. Màn hình của máy cần sáng đều và thông số hiển thị phải rõ ràng, không bị mất nét. Đối với các máy phóng hình có cơ cấu hiện số, tất cả các số phải hiển thị đầy đủ và rõ ràng.
Kiểm Tra Đặc Tính Kỹ Thuật Và Khả Năng Đo Lường
Kiểm tra hoạt động sơ bộ của thiết bị bao gồm việc xác nhận điện nguồn hoạt động ổn định, các cơ cấu di chuyển phản ứng tốt và màn hình chỉ thị/hiển thị hoạt động bình thường. Đây là bước kiểm tra chức năng cơ bản trước khi đi sâu vào các phép thử chính xác.
Sau đó, tiến hành kiểm tra các đặc tính kỹ thuật quan trọng như độ song song giữa các trục, độ lệch tâm của hệ thống quang học. Xác định sai số phóng đại của ống kính và sai số dịch chuyển của bàn máy trên các trục X và Y. Cuối cùng, tính toán độ không đảm bảo đo để đánh giá tổng thể độ tin cậy của máy. Những phép thử này đòi hỏi dụng cụ đo chuẩn và kỹ thuật viên có chuyên môn cao.
Xử Lý Kết Quả Hiệu Chuẩn
Sau khi hoàn thành tất cả các bước kiểm tra và phân tích, thiết bị sẽ được dán tem và cấp giấy chứng nhận kết quả hiệu chuẩn nếu đạt tiêu chuẩn. Giấy chứng nhận này là bằng chứng về tình trạng hoạt động chính xác của máy. Chu kỳ hiệu chuẩn được khuyến nghị cho máy đo 2D thường là 1 năm, nhưng có thể điều chỉnh tùy thuộc vào tần suất sử dụng và yêu cầu độ chính xác của ứng dụng cụ thể. Việc tuân thủ chu kỳ hiệu chuẩn giúp đảm bảo rằng máy luôn hoạt động với hiệu suất tối ưu và các phép đo luôn đáng tin cậy.
Việc nắm vững cách sử dụng máy đo 2d không chỉ là một kỹ năng vận hành mà còn là yếu tố then chốt giúp tối ưu hóa quy trình kiểm soát chất lượng và nâng cao hiệu quả sản xuất. Từ việc hiểu rõ cấu tạo, tuân thủ các quy tắc an toàn, thực hiện đúng các bước vận hành chi tiết, đến việc chăm sóc bảo trì và hiệu chuẩn định kỳ, mỗi khía cạnh đều đóng góp vào sự thành công của doanh nghiệp. Áp dụng đúng các hướng dẫn này sẽ giúp khai thác tối đa tiềm năng của máy đo 2D, đảm bảo độ chính xác vượt trội cho các sản phẩm, đặc biệt trong ngành gia công cơ khí chính xác.
