Việc kiểm soát mực nước trong bồn chứa hay bể ngầm là yếu tố then chốt để đảm bảo hoạt động hiệu quả của hệ thống cấp nước. Thay vì phải theo dõi thủ công, giải pháp cách lắp phao điện cho máy bơm nước đã trở thành tiêu chuẩn vàng, mang lại sự tiện lợi và an toàn vượt trội. Hệ thống này không chỉ giúp máy bơm hoạt động tự động mà còn góp phần đáng kể vào việc tiết kiệm điện năng và kéo dài tuổi thọ thiết bị. Trong bài viết này, chúng ta sẽ đi sâu vào từng khía cạnh của việc lắp đặt phao điện, từ cấu tạo, nguyên lý đến các bước thực hiện chi tiết, đảm bảo hệ thống chống tràn và chống cạn hoạt động tối ưu, nâng cao an toàn vận hành cho ngôi nhà hoặc cơ sở sản xuất của bạn.
Phao Điện Tự Động Ngắt Là Gì?
Phao điện, còn được gọi là công tắc điện phao báo mực nước, là một thiết bị điện tử quan trọng trong các hệ thống cấp nước tự động. Chức năng chính của phao điện là tự động đóng hoặc ngắt mạch điện cấp cho máy bơm nước. Điều này xảy ra khi mực nước trong bồn hoặc bể chứa đạt đến các ngưỡng giới hạn đã được cài đặt trước, nhằm kiểm soát lượng nước một cách hiệu quả và an toàn.
Thiết bị này được biết đến với nhiều tên gọi khác nhau trên thị trường như van phao điện, phao bồn nước, phao điện máy bơm, phao bơm nước tự động, phao điện chống tràn, phao điện chống cạn, công tắc mực nước. Dù tên gọi có thể khác nhau, chúng đều chung một mục đích là điều khiển máy bơm nước tự động theo nhu cầu sử dụng. Phao điện có thể được sử dụng để điều khiển mực nước trong bể chứa trên cao, chống cạn cho bể chứa ngầm, hoặc ngăn chặn tình trạng tràn nước gây lãng phí và hư hại.
Cấu Tạo Chi Tiết Của Phao Điện
Phao điện về cơ bản là một dạng công tắc điện được thiết kế đặc biệt để phản ứng với sự thay đổi của mực nước. Cấu tạo của phao điện bao gồm một vỏ bọc bên ngoài làm từ nhựa hoặc vật liệu chống thấm nước, bên trong chứa các tiếp điểm dẫn điện và một cơ cấu cơ khí. Cơ cấu cơ khí này thường bao gồm một quả bi hoặc một hệ thống đòn bẩy nhỏ.
Sự thay đổi của mực nước sẽ tác động trực tiếp đến vị trí của phao, làm cho quả bi hoặc hệ thống đòn bẩy di chuyển. Chuyển động này sau đó sẽ kích hoạt các tiếp điểm điện bên trong phao, làm thay đổi trạng thái của chúng từ đóng sang mở hoặc ngược lại. Vỏ phao được thiết kế kín nước để bảo vệ các bộ phận điện tử bên trong khỏi môi trường ẩm ướt. Một số loại phao điện cao cấp còn có khả năng chống ăn mòn hóa chất, phù hợp cho các ứng dụng công nghiệp đặc biệt.
.jpg)
Nguyên Lý Hoạt Động Của Phao Điện Trong Hệ Thống Bơm Nước
Nguyên lý hoạt động của phao điện dựa trên sự thay đổi trạng thái của tiếp điểm điện bên trong, được điều khiển bởi vị trí của phao theo mực nước. Khi mực nước trong bồn hoặc bể chứa giảm xuống dưới mức cài đặt tối thiểu, trọng lực của phao sẽ kéo căng dây hoặc làm nghiêng quả phao, khiến các tiếp điểm bên trong đóng lại. Điều này cho phép dòng điện chạy qua, cấp nguồn cho máy bơm và khởi động quá trình bơm nước.
Ngược lại, khi mực nước dâng lên và đạt đến mức tối đa đã thiết lập, phao sẽ nổi lên và thay đổi vị trí. Sự thay đổi này tác động lên cơ cấu bên trong, làm mở các tiếp điểm điện và ngắt nguồn cung cấp cho máy bơm. Khi máy bơm ngừng hoạt động, quá trình bơm nước sẽ dừng lại, tránh tình trạng tràn bồn hoặc lãng phí điện năng. Hiểu rõ nguyên lý này là cực kỳ quan trọng để thực hiện cách lắp phao điện cho máy bơm nước một cách an toàn và chính xác, đảm bảo hiệu quả vận hành và dễ dàng trong việc bảo trì, sửa chữa sau này.
Cấu tạo chi tiết phao điện
Chuẩn Bị Trước Khi Lắp Đặt Phao Điện Cho Máy Bơm
Trước khi tiến hành lắp đặt phao điện cho máy bơm nước, việc chuẩn bị kỹ lưỡng là bước không thể bỏ qua để đảm bảo an toàn và hiệu quả. Đầu tiên, hãy chắc chắn bạn đã ngắt toàn bộ nguồn điện đến khu vực làm việc để tránh nguy cơ điện giật. Sau đó, kiểm tra kỹ lưỡng phao điện mới mua để đảm bảo không có hư hỏng vật lý nào và dây dẫn còn nguyên vẹn.
Các dụng cụ cần thiết bao gồm tua vít (dẹt và bake), kìm cắt, kìm tuốt dây, băng dính điện chuyên dụng (hoặc đầu nối cos), bút thử điện và một chiếc đồng hồ vạn năng để kiểm tra điện áp và thông mạch. Ngoài ra, cần chuẩn bị dây điện phù hợp với công suất của máy bơm và phao, đảm bảo đủ dài để kết nối an toàn. Việc đọc kỹ hướng dẫn sử dụng đi kèm phao điện cũng rất quan trọng, vì mỗi loại phao có thể có những đặc điểm và yêu cầu riêng biệt trong quá trình lắp đặt.
Hướng Dẫn CÁCH LẮP PHAO ĐIỆN CHO MÁY BƠM NƯỚC Theo Các Trường Hợp
Việc lắp đặt phao điện cần được thực hiện cẩn thận theo từng trường hợp cụ thể để đảm bảo hệ thống hoạt động chính xác. Có nhiều phương pháp đấu nối khác nhau, tùy thuộc vào vị trí bồn chứa và yêu cầu vận hành. Để thực hiện cách lắp phao điện cho máy bơm nước hiệu quả, chúng ta cần nắm vững các bước cơ bản cũng như những lưu ý đặc trưng cho từng loại hình lắp đặt.
Điều quan trọng là phải luôn tuân thủ các quy tắc an toàn điện và kiểm tra kỹ lưỡng mọi mối nối trước khi cấp điện trở lại. Việc này giúp phòng tránh các sự cố không mong muốn như chập cháy, rò rỉ điện, hay hư hỏng thiết bị.
Lắp Phao Điện Cho Bồn Chứa Nước Âm (Bể Ngầm)
Đối với bồn chứa nước âm hoặc bể ngầm, phao điện thường được sử dụng để chống cạn, đảm bảo máy bơm không hoạt động khi không có nước, tránh tình trạng chạy khô gây cháy máy. Nguyên tắc hoạt động của loại phao này là khi nước cạn, phao hạ xuống, đóng tiếp điểm để cấp điện cho bơm.
Đầu tiên, bạn cần luồn dây điện từ phao qua một ống bảo vệ đến vị trí máy bơm hoặc hộp điều khiển. Phao sẽ được cố định ở một độ cao nhất định so với đáy bể để xác định mức nước tối thiểu. Khi mực nước giảm, phao nghiêng xuống, viên bi bên trong sẽ lăn làm các tiếp điểm điện thông nhau, cấp nguồn cho máy bơm. Ngược lại, khi nước đầy, phao nổi lên, bi lăn khỏi công tắc, ngắt kết nối điện. Việc đấu nối thường được thực hiện qua một rơ le hoặc khởi động từ để bảo vệ phao và máy bơm khỏi dòng điện quá lớn.
Lắp Phao Điện Cho Bồn Nước Trên Cao (Bồn Thượng)
Đối với bồn nước đặt trên cao, phao điện thường có chức năng chống tràn, đảm bảo nước không bị tràn ra ngoài khi bồn đã đầy. Các loại phao này thường có hai quả bóng hình trụ được buộc vào dây dẫn của phao. Bạn cần luồn dây phao qua lỗ chờ trên thành bồn và cố định phao điện chắc chắn.
Hai quả bóng trụ nên được buộc cách nhau khoảng 20-40 cm. Quả phía dưới sẽ xác định mức nước tối thiểu mà bạn muốn máy bơm bắt đầu hoạt động, và quả phía trên sẽ xác định mức nước tối đa để máy bơm ngắt. Tránh buộc quá sát nhau vì điều này có thể khiến máy bơm chạy ngắt liên tục. Khi nước cạn, hai quả bóng kéo phao xuống, đóng mạch điện. Khi nước đầy, chúng nổi lên, làm phao nghiêng và ngắt mạch điện, đảm bảo nước không bị tràn.
Đấu Nối Phao Điện Trực Tiếp Với Máy Bơm
Cách lắp phao điện cho máy bơm nước trực tiếp là phương pháp đơn giản nhất nhưng yêu cầu sự cẩn trọng cao về an toàn điện. Trong trường hợp này, phao điện đóng vai trò như một công tắc chính, điều khiển trực tiếp nguồn điện cấp cho máy bơm.
Bạn cần tháo vỏ phao điện để tiếp cận các tiếp điểm đấu nối. Một trong hai dây nguồn điện cấp vào sẽ được đấu nối qua phao điện. Cụ thể, một đầu dây nguồn được nối vào một tiếp điểm của phao, đầu còn lại của dây phao sẽ nối vào một chân của ổ điện (nơi cắm máy bơm). Dây nguồn điện còn lại sẽ được đấu trực tiếp vào chân cắm còn lại của ổ điện. Như vậy, phao điện sẽ trực tiếp đóng ngắt mạch điện, cho phép máy bơm hoạt động khi cần và ngắt khi đủ nước. Phương pháp này chỉ nên áp dụng cho các máy bơm có công suất nhỏ để tránh quá tải cho phao.
Đấu Nối Phao Điện Qua Rơ Le Hoặc Khởi Động Từ
Để tăng cường an toàn và độ bền cho hệ thống, đặc biệt với các máy bơm công suất lớn, cách lắp phao điện cho máy bơm nước thông qua rơ le (relay) hoặc khởi động từ (contactor) là lựa chọn tối ưu. Rơ le hoặc khởi động từ sẽ chịu tải dòng điện chính của máy bơm, trong khi phao điện chỉ điều khiển cuộn hút của chúng.
Khi phao điện đóng mạch, nó kích hoạt cuộn hút của rơ le/khởi động từ, làm các tiếp điểm chính của rơ le/khởi động từ đóng lại, cấp điện cho máy bơm. Khi phao ngắt, cuộn hút không còn điện, tiếp điểm chính mở ra và máy bơm ngừng hoạt động. Mạch này thường kết hợp thêm các công tắc phụ như SW1 (nút nhấn khởi động thủ công) và SW2 (chọn chế độ tự động/thủ công) để người dùng có thể linh hoạt điều khiển hệ thống. Việc này giúp bảo vệ phao điện khỏi dòng điện lớn, tăng tuổi thọ cho cả phao và máy bơm.
Sơ đồ lắp đặt phao điện
Nguyên Tắc Lắp Đặt Phao Điện An Toàn Và Hiệu Quả
Để đảm bảo hệ thống phao điện và máy bơm nước hoạt động ổn định, an toàn và đạt hiệu quả cao nhất, cần tuân thủ một số nguyên tắc cơ bản trong quá trình lắp đặt. Các nguyên tắc này không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn bảo vệ người sử dụng khỏi các rủi ro về điện.
Đầu tiên và quan trọng nhất, luôn ngắt nguồn điện chính trước khi thực hiện bất kỳ thao tác đấu nối nào. Thứ hai, sử dụng dây dẫn có tiết diện phù hợp với công suất của máy bơm và được cách điện tốt. Các mối nối phải được siết chặt, cách điện kỹ lưỡng bằng băng dính điện hoặc đầu cos chuyên dụng để tránh chập cháy, rò rỉ điện. Vị trí lắp đặt phao điện cần tránh xa nguồn nhiệt, hóa chất ăn mòn, và đảm bảo không bị vướng vật cản khi hoạt động.
Ngoài ra, việc điều chỉnh độ dài dây của phao và khoảng cách giữa hai quả phao (nếu có) phải được tính toán kỹ lưỡng để phù hợp với dung tích bồn và nhu cầu sử dụng. Điều này giúp tránh tình trạng máy bơm chạy quá nhiều lần hoặc bơm không đủ nước. Sau khi lắp đặt xong, cần kiểm tra kỹ lưỡng toàn bộ hệ thống trước khi cấp điện trở lại và theo dõi hoạt động của phao điện trong vài chu kỳ đầu để đảm bảo mọi thứ diễn ra đúng như mong muốn.

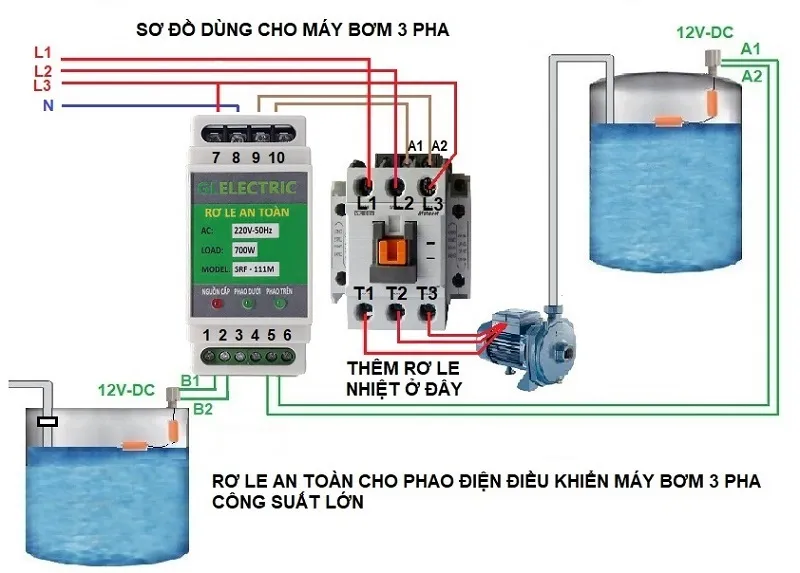

Sơ đồ đấu phao điện 3 pha cho máy bơm
Những Lợi Ích Vượt Trội Khi Sử Dụng Phao Điện Tự Động
Việc áp dụng cách lắp phao điện cho máy bơm nước mang lại hàng loạt lợi ích đáng kể, biến hệ thống cấp nước từ một quy trình thủ công phức tạp thành một giải pháp tự động, thông minh và hiệu quả. Một trong những lợi ích rõ ràng nhất là tiết kiệm năng lượng. Thay vì phải liên tục theo dõi và bật/tắt máy bơm, phao điện tự động chỉ kích hoạt máy bơm khi cần thiết và ngắt khi bồn đầy, giảm thiểu đáng kể lượng điện tiêu thụ không cần thiết.
Phao điện còn đóng vai trò quan trọng trong việc bảo vệ máy bơm. Nó ngăn chặn tình trạng máy bơm chạy khô khi bể cạn, một trong những nguyên nhân hàng đầu gây cháy hoặc hỏng hóc động cơ. Đồng thời, nó cũng tránh được việc bơm quá tải hoặc tràn nước khi bồn đã đầy, bảo vệ cả máy bơm và hạ tầng xung quanh. Sự tiện lợi của phao điện là không thể phủ nhận, giúp người dùng không còn phải bận tâm về việc kiểm soát mực nước, mang lại sự an tâm và thoải mái tối đa. Hơn nữa, việc duy trì mực nước ổn định còn góp phần tăng tuổi thọ cho toàn bộ hệ thống cấp nước.
Sự Khác Biệt Giữa Phao Cơ Và Phao Điện, Khi Nào Nên Dùng Cả Hai
Phao cơ và phao điện đều là các thiết bị kiểm soát mực nước nhưng hoạt động dựa trên nguyên lý khác nhau và có ưu nhược điểm riêng. Phao cơ hoạt động hoàn toàn bằng cơ học, sử dụng nguyên lý đòn bẩy và áp lực nước để đóng/mở van cấp nước. Chúng không cần điện, bền bỉ, dễ lắp đặt và thường được dùng để kiểm soát trực tiếp dòng chảy vào bồn.
Trong khi đó, phao điện sử dụng tín hiệu điện để điều khiển máy bơm, có khả năng điều chỉnh mực nước linh hoạt hơn và phù hợp với các hệ thống tự động hóa. Tuy nhiên, nó yêu cầu nguồn điện và cần được đấu nối cẩn thận. Trong nhiều trường hợp, đặc biệt là ở các hộ gia đình có máy bơm nước và nguồn cấp nước thủy cục không ổn định, việc kết hợp cả hai loại phao sẽ mang lại hiệu quả tối ưu. Phao điện sẽ điều khiển máy bơm bơm nước lên bồn, trong khi phao cơ đóng vai trò là “lớp bảo vệ” thứ hai, ngắt dòng nước cấp vào bồn khi nước thủy cục quá mạnh hoặc khi phao điện gặp sự cố, ngăn chặn hoàn toàn nguy cơ tràn bồn, đảm bảo an toàn kép.
Các Lỗi Thường Gặp Và Cách Khắc Phục Khi Lắp Đặt Phao Điện
Mặc dù cách lắp phao điện cho máy bơm nước mang lại nhiều tiện ích, nhưng đôi khi người dùng có thể gặp phải một số lỗi trong quá trình sử dụng. Một lỗi phổ biến là phao điện không ngắt khi bồn đầy hoặc không bơm khi bể cạn. Nguyên nhân có thể do dây phao bị kẹt, tiếp điểm bên trong phao bị kẹt hoặc hỏng, hoặc do đấu nối dây sai. Để khắc phục, cần kiểm tra lại vị trí phao, đảm bảo nó có thể di chuyển tự do và kiểm tra lại sơ đồ đấu nối theo hướng dẫn của nhà sản xuất.
Một vấn đề khác là máy bơm hoạt động không ổn định, chạy ngắt liên tục. Điều này thường xảy ra khi khoảng cách giữa hai quả phao (đối với phao hai quả) quá gần, khiến phao nhạy cảm với dao động mực nước nhỏ. Điều chỉnh lại khoảng cách giữa hai quả phao cho phù hợp hơn sẽ giải quyết được vấn đề. Ngoài ra, cần kiểm tra xem có rò rỉ điện hoặc chập cháy ở các mối nối dây không, đảm bảo tất cả các kết nối đều chắc chắn và được cách điện tốt. Nếu không tự tin khắc phục, tốt nhất là liên hệ thợ điện chuyên nghiệp để đảm bảo an toàn.
Việc nắm vững cách lắp phao điện cho máy bơm nước là yếu tố then chốt để xây dựng một hệ thống cấp nước tự động, hiệu quả và an toàn. Từ việc hiểu rõ cấu tạo, nguyên lý hoạt động đến thực hiện các bước lắp đặt chi tiết cho từng loại bồn chứa, tất cả đều góp phần mang lại sự tiện lợi và an tâm cho người sử dụng. Bằng cách áp dụng đúng kỹ thuật và tuân thủ các nguyên tắc an toàn, bạn không chỉ tiết kiệm được thời gian, công sức mà còn bảo vệ máy bơm khỏi những hư hại không đáng có, đồng thời tối ưu hóa việc sử dụng tài nguyên nước.
