Việc cung cấp nguồn nước sạch và ổn định từ giếng khoan là nhu cầu thiết yếu cho sinh hoạt, nông nghiệp và công nghiệp. Để đảm bảo hệ thống hoạt động hiệu quả và bền bỉ, việc nắm vững Cách lắp đặt máy bơm giếng khoan đúng kỹ thuật là vô cùng quan trọng. Một quy trình lắp đặt chuẩn xác không chỉ tối ưu hiệu suất vận hành của máy mà còn góp phần kéo dài tuổi thọ thiết bị và đảm bảo an toàn điện cho người sử dụng. Bài viết này sẽ cung cấp hướng dẫn chi tiết, từ chuẩn bị đến các bước thực hiện, giúp bạn tự tin triển khai hệ thống bơm giếng khoan một cách chuyên nghiệp.
Hiểu Rõ Về Máy Bơm Giếng Khoan
Việc nắm vững các kiến thức cơ bản về máy bơm giếng khoan là bước đầu tiên và quan trọng nhất trước khi tiến hành lắp đặt. Hiểu rõ cấu tạo, nguyên lý và phân loại giúp người dùng lựa chọn thiết bị phù hợp và tối ưu hóa quá trình vận hành. Máy bơm giếng khoan đóng vai trò then chốt trong việc khai thác nguồn nước ngầm.
Các Loại Máy Bơm Giếng Khoan Phổ Biến
Trên thị trường hiện nay có hai loại máy bơm giếng khoan chính, mỗi loại phù hợp với những điều kiện giếng và nhu cầu sử dụng khác nhau. Việc phân biệt rõ ràng giúp người dùng đưa ra quyết định lựa chọn đúng đắn.
Máy Bơm Giếng Khoan Đặt Cạn
Loại máy này thường được lắp đặt trên mặt đất, gần miệng giếng khoan. Chúng phù hợp với các giếng có độ sâu hút không quá lớn, thường dưới 9 mét. Ưu điểm của bơm đặt cạn là dễ dàng bảo trì và sửa chữa.
Tuy nhiên, chúng có thể gây tiếng ồn và chiếm không gian trên mặt đất. Hiệu suất của bơm đặt cạn thường phụ thuộc nhiều vào áp suất khí quyển.
Máy Bơm Giếng Khoan Đặt Chìm
Máy bơm đặt chìm được thiết kế để hoạt động hoàn toàn dưới mực nước trong giếng khoan. Loại này đặc biệt hiệu quả với các giếng sâu, nơi bơm đặt cạn không thể hút nước lên được. Ưu điểm nổi bật là hoạt động êm ái, không chiếm diện tích trên mặt đất và khả năng đẩy nước với áp lực lớn.
Nhược điểm là việc lắp đặt và bảo trì phức tạp hơn, đòi hỏi phải kéo toàn bộ máy lên khỏi giếng. Bơm chìm thường có độ bền cao do được làm mát bằng nước xung quanh.
Máy bơm nước ly tâm Ingco, một loại máy bơm giếng khoan đặt cạn, được thiết kế nhỏ gọn, bền bỉ, minh họa cho việc lựa chọn thiết bị chất lượng cao trong quá trình lắp đặt máy bơm giếng khoan.
Cấu Tạo Chi Tiết Của Máy Bơm Giếng Khoan
Dù là loại đặt cạn hay đặt chìm, máy bơm giếng khoan đều có hai bộ phận chính yếu quyết định đến hiệu suất và độ bền của nó. Hiểu rõ từng thành phần giúp người lắp đặt và người sử dụng dễ dàng nhận diện vấn đề.
Guồng Bơm
Guồng bơm là phần chịu trách nhiệm trực tiếp trong việc xử lý và đẩy chất lỏng. Nó thường được chế tạo từ các vật liệu chống ăn mòn cao như gang, inox hoặc đồng. Đường kính của guồng bơm có thể dao động từ 4 đến 12 inch.
Chức năng chính của guồng bơm là chuyển đổi năng lượng cơ học từ mô tơ thành năng lượng thủy lực cho dòng nước. Cấu tạo nhiều tầng cánh giúp tăng áp lực đẩy nước lên cao.
Mô Tơ
Mô tơ là trái tim của máy bơm, cung cấp năng lượng để guồng bơm hoạt động. Kích thước và chất liệu của mô tơ thường tương đồng với guồng bơm để đảm bảo sự tương thích. Mô tơ có thể sử dụng động cơ 1 pha cho công suất ≤ 4kW và động cơ 3 pha cho công suất > 4kW.
Tốc độ vòng quay thường là 2900rpm (2 cực) với cấp độ bảo vệ IP68 và chuẩn cách điện lớp B hoặc Y. Những thông số này đảm bảo mô tơ hoạt động ổn định và an toàn trong môi trường ẩm ướt.
Sơ đồ cấu tạo cơ bản của máy bơm giếng khoan, bao gồm guồng bơm và mô tơ, giúp người dùng hiểu rõ các bộ phận quan trọng khi thực hiện cách lắp đặt máy bơm giếng khoan.
Nguyên Lý Hoạt Động Cơ Bản Của Máy Bơm Giếng Khoan
Nguyên lý hoạt động của máy bơm giếng khoan dựa trên lực ly tâm, một trong những cơ chế phổ biến nhất trong các thiết bị bơm chất lỏng. Quá trình này giúp nước được hút và đẩy lên một cách hiệu quả.
Khi cánh bơm quay, nước sẽ đi vào tâm quay và bị đẩy ra ngoài theo lực ly tâm. Cánh bơm truyền năng lượng từ mô tơ sang dòng nước, tạo ra áp năng và động năng cần thiết. Nhờ đó, chất lỏng có thể luân chuyển từ giếng sâu lên bề mặt.
Trong cùng một dải lưu lượng nước, máy bơm có càng nhiều tầng cánh thì khả năng đẩy nước lên càng cao. Thiết kế họng xả đồng tâm và trục bơm nằm ngang hoặc thẳng đứng giúp máy dễ dàng lắp đặt và sử dụng.
Minh họa nguyên lý hoạt động ly tâm của máy bơm giếng khoan, giải thích cách nước được hút và đẩy lên, một kiến thức nền tảng quan trọng trong cách lắp đặt máy bơm giếng khoan hiệu quả.
Tầm Quan Trọng Và Ứng Dụng Của Máy Bơm Giếng Khoan
Máy bơm giếng khoan không chỉ đơn thuần là thiết bị hút nước mà còn là giải pháp quan trọng trong việc quản lý và khai thác tài nguyên nước ngầm. Chúng đóng vai trò thiết yếu trong nhiều lĩnh vực của đời sống.
Công dụng chính của máy bơm là thay đổi dòng chảy của mạch nước ngầm sâu bên trong lòng đất, giúp đưa nước lên mặt đất. Điều này tạo điều kiện thuận lợi cho việc sử dụng nguồn nước ngầm trong sinh hoạt hàng ngày, phát triển nông nghiệp và hỗ trợ các hoạt động công nghiệp.
Ngoài ra, nhiều dòng máy bơm giếng khoan hiện đại còn có khả năng lọc sơ bộ bùn, tạp chất hoặc cặn bã. Điều này đảm bảo nguồn nước được bơm lên có chất lượng sạch sẽ hơn, an toàn cho việc sử dụng và sản xuất.
Máy bơm giếng khoan đang vận hành, thể hiện khả năng hút nước từ mạch ngầm sâu, đáp ứng nhu cầu sử dụng nước sạch và tối ưu hóa hệ thống trong cách lắp đặt máy bơm giếng khoan.
Những Lưu Ý Quan Trọng Trước Khi Tiến Hành Lắp Đặt
Trước khi bắt tay vào quy trình lắp đặt, việc chuẩn bị kỹ lưỡng và nắm vững các lưu ý an toàn là điều kiện tiên quyết. Những yếu tố này ảnh hưởng trực tiếp đến hiệu quả hoạt động và độ bền của máy bơm.
Kiểm Tra Tình Trạng Giếng Khoan Và Môi Trường Lắp Đặt
Đánh giá kỹ lưỡng giếng khoan là bước không thể bỏ qua. Cần kiểm tra đường kính giếng, độ sâu, mực nước tĩnh và mực nước động để chọn loại máy bơm phù hợp. Môi trường xung quanh khu vực lắp đặt cũng cần sạch sẽ và bằng phẳng.
Đảm bảo không có vật cản hay tạp chất lớn trong giếng có thể gây hỏng máy bơm. Việc khoan giếng mới cần được làm sạch hoàn toàn trước khi thả bơm xuống.
Đảm Bảo An Toàn Điện Và Dây Cáp
An toàn điện là yếu tố sống còn trong quá trình lắp đặt máy bơm giếng khoan. Tất cả các mối nối điện phải chắc chắn, kín nước và được cách điện tốt để tránh rò rỉ hoặc chập điện. Dây điện và dây cáp phải có kích thước và độ dài phù hợp với công suất máy bơm và độ sâu giếng.
Tuyệt đối không sử dụng dây điện để nâng hoặc hạ máy bơm vào giếng. Hệ thống bơm cần được tiếp đất (nối đất) đúng cách để phòng tránh nguy cơ giật điện.
Vị Trí Lắp Đặt Và Cố Định Máy Bơm
Máy bơm cần được lắp đặt ở vị trí thẳng đứng, không bị vướng hay nghiêng ngả trong giếng. Việc cố định máy bơm bằng dây cáp chuyên dụng là cần thiết để tránh máy bị rơi hoặc va đập trong quá trình vận hành.
Đảm bảo bơm phải chìm hoàn toàn trong nước khi hoạt động để tránh hiện tượng chạy khô, gây hư hại nghiêm trọng. Không nên lắp động cơ dưới thân bơm mà chỉ sử dụng các lỗ có sẵn trên chân đỡ.
Xử Lý Giếng Khoan Mới Trước Khi Lắp Đặt
Đối với giếng khoan mới, việc vệ sinh là cực kỳ quan trọng. Cần bơm xả nước bẩn, bùn, cát và các tạp chất khác ra khỏi giếng cho đến khi nước trong. Quá trình này giúp máy bơm vận hành đúng công suất thiết kế ngay từ đầu.
Nếu giếng khoan không được làm sạch, các hạt vật chất nhỏ có thể gây mài mòn cánh bơm, làm giảm hiệu suất và tuổi thọ của máy. Đảm bảo chất lượng nước ban đầu là tiền đề cho hoạt động lâu dài.
Lưu Ý Đặc Biệt Cho Máy Bơm 3 Pha Và Giếng Sâu Trên 9m
Đối với máy bơm giếng khoan 3 pha, việc kiểm tra chiều quay của động cơ trước khi thả xuống giếng là bắt buộc. Nếu chiều quay sai, máy sẽ không thể hút nước hiệu quả hoặc gây hư hỏng. Quan sát lưu lượng nước đầu ra để xác định chiều quay đúng.
Nếu giếng khoan có độ sâu hút trên 9 mét, cần chuẩn bị thêm bộ hút sâu hoặc sử dụng máy bơm chìm có áp lực đẩy cao. Bộ hút sâu sẽ được lắp đặt chìm dưới giếng để tăng khả năng hút nước lên bề mặt.

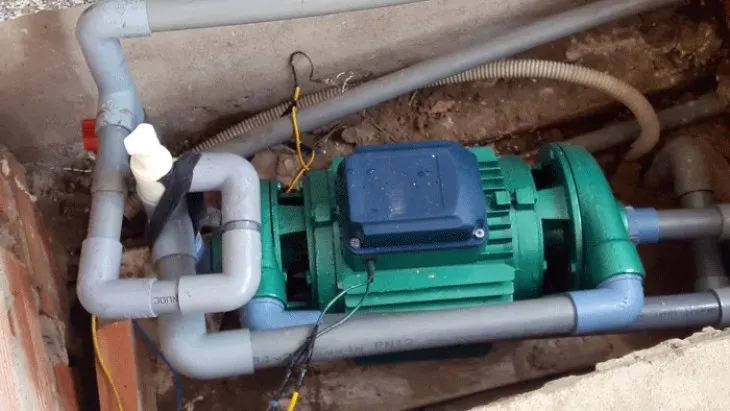

Kỹ thuật viên đang kiểm tra các mối nối và đường ống sau khi hoàn tất việc lắp đặt máy bơm giếng khoan, nhấn mạnh tầm quan trọng của việc kiểm tra kỹ lưỡng để đảm bảo an toàn và hiệu suất hệ thống.
Chuẩn Bị Dụng Cụ Và Vật Tư Cần Thiết
Việc chuẩn bị đầy đủ dụng cụ và vật tư là bước nền tảng để quy trình lắp đặt máy bơm giếng khoan diễn ra suôn sẻ và đúng kỹ thuật. Sự thiếu hụt hoặc sử dụng vật tư không phù hợp có thể gây ra nhiều rắc rối.
Danh Sách Chi Tiết Các Vật Tư Chính
Để đảm bảo hiệu quả và độ bền của hệ thống, các vật tư chính cần được lựa chọn kỹ càng. Chất lượng của từng thành phần ảnh hưởng trực tiếp đến khả năng vận hành của máy bơm.
Máy bơm nước giếng khoan là thiết bị trung tâm, cần chọn loại có công suất và đặc tính phù hợp với độ sâu và lưu lượng nước của giếng. Đường ống bơm phải làm từ chất liệu chất lượng cao như ống HDPE, PVC hoặc ống kẽm. Các vật liệu này có khả năng chịu áp lực và chống ăn mòn tốt.
Van một chiều là một bộ phận không thể thiếu, giúp ngăn nước chảy ngược lại giếng khi máy bơm ngừng hoạt động. Chọn van có kích thước và chất liệu tương thích với đường ống.
Các Phụ Kiện Hỗ Trợ
Ngoài các vật tư chính, một số phụ kiện nhỏ nhưng quan trọng cũng cần được chuẩn bị. Chúng đóng vai trò kết nối, làm kín và cố định các bộ phận trong hệ thống bơm.
Măng sông và rắc co giúp nối các đoạn ống lại với nhau một cách chắc chắn và dễ dàng tháo lắp khi cần bảo trì. Dây đan hoặc dây cáp chuyên dụng dùng để treo và cố định máy bơm trong lòng giếng. Băng tan hoặc cao su non là vật liệu làm kín các mối nối ren, ngăn chặn rò rỉ nước.
Một số vật tư khác như sơn chống gỉ (cho ống kẽm) hoặc keo dán ống (cho ống PVC) cũng có thể cần thiết tùy thuộc vào loại ống và điều kiện lắp đặt.
Kiểm Tra Chất Lượng Vật Tư
Trước khi lắp đặt, hãy kiểm tra kỹ lưỡng chất lượng của tất cả các vật tư và phụ kiện. Đảm bảo chúng không bị hư hỏng, cong vênh, hoặc có dấu hiệu xuống cấp. Việc sử dụng vật tư kém chất lượng có thể dẫn đến rò rỉ, giảm áp lực nước hoặc thậm chí gây hỏng máy bơm.
Chọn mua sản phẩm từ các nhà cung cấp uy tín để đảm bảo nguồn gốc và chất lượng. Kiểm tra các thông số kỹ thuật của ống, van, và dây điện để đảm bảo chúng phù hợp với yêu cầu của hệ thống bơm.
Các dụng cụ và phụ kiện cần thiết để thực hiện cách lắp đặt máy bơm giếng khoan, bao gồm ống dẫn, van, băng tan, rắc co, giúp đảm bảo quá trình thi công diễn ra suôn sẻ và đạt chuẩn.
Quy Trình Cách Lắp Đặt Máy Bơm Giếng Khoan Chuẩn Kỹ Thuật
Thực hiện đúng quy trình lắp đặt là yếu tố quyết định đến sự ổn định và bền vững của hệ thống bơm giếng khoan. Mỗi bước đều cần được thực hiện cẩn thận và chính xác để đảm bảo an toàn và hiệu suất tối ưu.
Sơ Đồ Tổng Quan Hệ Thống Lắp Đặt
Trước khi bắt đầu, việc hình dung sơ đồ tổng quan của hệ thống là rất hữu ích. Một sơ đồ chuẩn bao gồm máy bơm, đường ống hút, đường ống đẩy, van một chiều, van khóa và bồn chứa nước. Các thành phần này phải được kết nối hợp lý.
Sơ đồ giúp xác định vị trí tối ưu cho từng bộ phận và đảm bảo luồng nước di chuyển hiệu quả. Nó cũng là cơ sở để kiểm tra và khắc phục sự cố sau này.
Sơ đồ chi tiết hệ thống lắp đặt máy bơm giếng khoan, bao gồm vị trí các đường ống, van, và máy bơm, là tài liệu tham khảo thiết yếu cho cách lắp đặt máy bơm giếng khoan đúng kỹ thuật.
Bước 1: Kết Nối Và Chuẩn Bị Thả Bơm
Đầu tiên, cần nối dây điện chắc chắn và vừa đủ với khoảng cách từ máy bơm đến nguồn điện. Khoảng cách dây phải được tính toán chính xác để tránh lãng phí hoặc thiếu hụt. Sau đó, thêm vỏ nhựa và nhỏ keo chuyên dụng vào phần đấu nối để đảm bảo kín nước và cách điện tốt.
Tiếp theo, tiến hành lắp đặt các đoạn ống dẫn nước, mỗi đoạn thường dài khoảng 6 mét, kết nối chặt chẽ với nhau. Sau khi hoàn thành việc lắp đặt ống và dây điện vào bơm, bạn từ từ thả máy bơm xuống giếng theo từng đoạn ống đã định sẵn. Sử dụng kích bàn đặt ở miệng giếng để khóa và cố định máy bơm một cách an toàn.
Cuối cùng, lắp đặt đường ống dẫn nước từ miệng giếng đến nơi chứa nước và chuẩn bị vị trí cho tủ điện điều khiển.
Quá trình đấu nối dây điện và kết nối buồng máy với động cơ của máy bơm giếng khoan, một bước quan trọng trong cách lắp đặt máy bơm giếng khoan để đảm bảo an toàn điện và hoạt động ổn định.
Bước 2: Đấu Nối Hệ Thống Điện (Đặc Biệt Là Tủ Điện 3 Pha)
Đấu nối hệ thống điện là một trong những bước quan trọng nhất và đòi hỏi sự cẩn trọng cao. Bạn cần tiến hành đo các dây dẫn từ máy bơm và phân biệt rõ ràng dây nối vào tụ điện, dây dẫn vào nguồn, và dây dẫn vào tủ điện. Đối với máy bơm 3 pha, việc này càng cần độ chính xác cao hơn.
Sau đó, nối dây bơm với tụ điện hoặc bảng điều khiển điện theo sơ đồ hướng dẫn của nhà sản xuất. Sau khi hoàn tất đấu nối, hãy kiểm tra kỹ lưỡng tất cả các mối nối điện để đảm bảo chúng chắc chắn và an toàn.
Đối với máy 3 pha, kiểm tra chiều quay động cơ bằng cách bật công tắc trong thời gian ngắn để xem lưu lượng nước. Nếu nước ra nhiều và ổn định, chiều quay là đúng.
Hình ảnh minh họa việc đấu nối tủ điện 3 pha cho máy bơm giếng khoan, yêu cầu kiến thức chuyên môn về điện để đảm bảo hệ thống vận hành an toàn và đúng cách.
Bước 3: Kiểm Tra Tổng Thể Hệ Thống Sau Lắp Đặt
Sau khi hoàn tất việc lắp đặt vật lý và đấu nối điện, bước kiểm tra tổng thể là bắt buộc để đảm bảo mọi thứ hoạt động đúng chức năng. Ống dẫn phải được đặt vào giá đỡ hoặc cố định chắc chắn. Điều này đảm bảo không truyền áp lực hoặc lực rung không mong muốn lên đầu bơm.
Đầu hút của máy bơm cần ngắn, không bị tắc nghẽn và tránh đổi hướng đột ngột. Kiểm tra tất cả các mối nối ống và mối nối điện để đảm bảo không có rò rỉ nước hoặc hở điện. Dây điện và dây cáp phải có kích thước và độ dài phù hợp với giếng và được bảo vệ.
Đảm bảo hệ thống bơm có đầy đủ các thiết bị bảo vệ như cầu chì, aptomat chống giật, và rơle nhiệt.
Kỹ thuật viên đang thực hiện bước kiểm tra cuối cùng sau khi hoàn tất quy trình lắp đặt máy bơm giếng khoan, đảm bảo tất cả các kết nối vững chắc và hệ thống sẵn sàng hoạt động.
Bước 4: Khởi Động Thử Máy Bơm Và Theo Dõi Vận Hành
Bước cuối cùng trong quy trình lắp đặt là khởi động thử máy bơm để kiểm tra hiệu suất và phát hiện các vấn đề tiềm ẩn. Tuyệt đối không khởi động máy nhiều lần trong một giờ, đặc biệt là các máy có công suất lớn, vì điều này có thể gây quá tải và giảm tuổi thọ động cơ. Công suất động cơ càng lớn thì số lần khởi động tối đa trong giờ càng ít.
Khi vận hành máy, cần đảm bảo trục bơm có thể quay tự do, không bị kẹt hay cản trở. Quan trọng nhất là không bao giờ cho máy bơm chạy mà không có nước, hay còn gọi là chạy khô. Chạy khô sẽ làm cháy động cơ và hỏng phớt cơ khí.
Theo dõi lưu lượng nước đầu ra, áp lực và bất kỳ tiếng ồn bất thường nào trong quá trình vận hành thử.
Máy bơm giếng khoan đang được khởi động thử nghiệm để kiểm tra hiệu suất hút nước và áp lực đầu ra, là giai đoạn cuối cùng trong cách lắp đặt máy bơm giếng khoan.
Bảo Dưỡng Định Kỳ Và Khắc Phục Sự Cố Thường Gặp
Sau khi lắp đặt thành công, việc bảo dưỡng định kỳ và khả năng nhận biết, khắc phục các sự cố thường gặp là yếu tố quan trọng để duy trì hiệu suất và kéo dài tuổi thọ của máy bơm giếng khoan. Một chế độ bảo dưỡng tốt sẽ giúp hệ thống hoạt động ổn định.
Tầm Quan Trọng Của Bảo Dưỡng Định Kỳ
Bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng hoặc xuống cấp của máy bơm và hệ thống. Điều này cho phép thực hiện sửa chữa hoặc thay thế kịp thời, tránh những hư hỏng lớn hơn. Việc vệ sinh các bộ phận như lọc rác, kiểm tra độ kín của các mối nối cũng là một phần quan trọng của bảo dưỡng.
Định kỳ kiểm tra các thông số điện áp, dòng điện và áp lực nước để đảm bảo máy bơm vẫn hoạt động trong giới hạn an toàn. Bảo dưỡng đúng cách giúp máy bơm duy trì hiệu suất cao và giảm thiểu chi phí sửa chữa đột xuất.
Các Lỗi Thường Gặp Và Cách Xử Lý Ban Đầu
Một số vấn đề phổ biến có thể xảy ra với máy bơm giếng khoan. Ví dụ, máy bơm không lên nước có thể do mực nước giếng quá thấp, đường ống bị tắc, hoặc có khí trong đường hút. Trong trường hợp này, cần kiểm tra mực nước, làm sạch đường ống và mồi nước lại nếu cần.
Máy bơm chạy nhưng không đủ áp lực có thể do cánh bơm bị mòn, rò rỉ đường ống hoặc van một chiều bị hỏng. Tiếng ồn lạ từ máy bơm thường chỉ ra các vấn đề về bạc đạn, cánh bơm va chạm hoặc mô tơ gặp trục trặc. Trong mọi trường hợp, hãy tắt nguồn điện trước khi kiểm tra hoặc sửa chữa.
Việc tự xử lý chỉ nên giới hạn ở những lỗi đơn giản. Đối với các vấn đề phức tạp, cần liên hệ thợ chuyên nghiệp để đảm bảo an toàn và khắc phục triệt để.
Việc nắm vững cách lắp đặt máy bơm giếng khoan là nền tảng vững chắc để đảm bảo hệ thống cấp nước hoạt động hiệu quả, an toàn và bền bỉ theo thời gian. Từ việc hiểu rõ cấu tạo, nguyên lý hoạt động đến từng bước chuẩn bị và thực hiện lắp đặt, mỗi khía cạnh đều góp phần vào sự thành công của dự án. Thực hiện đúng kỹ thuật không chỉ tối ưu hóa hiệu suất mà còn đảm bảo an toàn điện và kéo dài tuổi thọ cho thiết bị.
