Việc lắp đặt đồng thời hai phao điện cho một máy bơm nước là giải pháp kỹ thuật tiên tiến, tối ưu hóa khả năng kiểm soát mực nước trong các hệ thống cấp và thoát nước. Phương pháp này không chỉ nâng cao hiệu suất hoạt động mà còn bảo vệ thiết bị, kéo dài tuổi thọ và đặc biệt là đảm bảo an toàn tối đa cho người sử dụng. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách lắp 2 phao điện vào 1 máy bơm, từ nguyên lý cơ bản đến các bước thực hiện cụ thể, giúp bạn tự tin triển khai một hệ thống bơm nước tự động, hiệu quả. Chúng ta sẽ khám phá tầm quan trọng của việc kiểm soát mực nước tự động và những lợi ích vượt trội trong việc bảo vệ máy bơm và tiết kiệm năng lượng.
Tổng Quan Về Phao Điện Và Cơ Chế Hoạt Động
Phao điện, hay còn gọi là công tắc phao, là thiết bị tự động được thiết kế để phát hiện sự thay đổi của mực nước trong bể chứa hoặc bồn nước. Phao điện có vai trò quan trọng trong việc điều khiển máy bơm nước tự động bật hoặc tắt, tùy thuộc vào mức nước thực tế. Điều này giúp ngăn chặn tình trạng máy bơm chạy khô khi cạn nước hoặc tràn bể khi nước đầy, bảo vệ thiết bị và tối ưu hóa việc sử dụng tài nguyên.
Cấu Tạo Cơ Bản Của Phao Điện
Phao điện thường bao gồm một vỏ ngoài bằng nhựa chống nước, bên trong chứa một viên bi kim loại hoặc thủy ngân và một công tắc điện. Dây điện của phao sẽ kết nối với nguồn điện và máy bơm. Khi mực nước thay đổi, phao sẽ nghiêng, làm cho viên bi bên trong dịch chuyển và kích hoạt hoặc ngắt kết nối công tắc điện.
Nguyên Lý Hoạt Động Đa Năng
Hầu hết các phao điện đều có ba dây: dây chung (COM), dây thường mở (NO – Normally Open) và dây thường đóng (NC – Normally Closed).
- Dây NO (Normally Open): Mạch sẽ đóng (có điện) khi phao ở vị trí thấp (mực nước thấp) và mở (ngắt điện) khi phao ở vị trí cao (mực nước cao). Dây này thường được dùng để bơm nước vào bể chứa khi cạn.
- Dây NC (Normally Closed): Mạch sẽ đóng (có điện) khi phao ở vị trí cao (mực nước cao) và mở (ngắt điện) khi phao ở vị trí thấp (mực nước thấp). Dây này thường được dùng để tháo nước ra khỏi bể khi đầy hoặc chống tràn.
- Dây COM (Common): Dây chung, điểm kết nối với nguồn điện hoặc dây điều khiển chính.
Sự linh hoạt trong việc lựa chọn dây NO hoặc NC cho phép phao điện được ứng dụng rộng rãi trong nhiều kịch bản khác nhau, từ bơm nước lên, bơm nước ra, đến bảo vệ máy bơm khỏi tình trạng chạy không tải hoặc quá tải. Việc hiểu rõ nguyên lý này là chìa khóa để triển khai các hệ thống điều khiển nước phức tạp và hiệu quả.
Tầm Quan Trọng Của Việc Lắp Đặt 2 Phao Điện Cho 1 Máy Bơm
Việc chỉ sử dụng một phao điện thường chỉ giải quyết được một vấn đề cụ thể, như chống tràn cho bể trên hoặc chống cạn cho bể ngầm. Tuy nhiên, để hệ thống bơm nước hoạt động một cách toàn diện và tối ưu nhất, đặc biệt là trong các hộ gia đình hoặc công trình có bể chứa nước ngầm và bể chứa nước trên cao, việc lắp đặt hai phao điện vào một máy bơm là một giải pháp không thể thiếu.
Kiểm Soát Mực Nước Kép: Chống Tràn Và Chống Cạn
Khi có hai phao điện, một phao được lắp ở bể chứa ngầm (bể nguồn cấp nước) và một phao ở bể chứa trên cao (bể sử dụng). Phao ở bể ngầm sẽ hoạt động như một công tắc bảo vệ, ngắt máy bơm khi nước dưới mức an toàn để tránh hiện tượng máy bơm chạy khô. Ngược lại, phao ở bể trên sẽ ngắt máy bơm khi nước đạt mức đầy, ngăn chặn tình trạng tràn nước gây lãng phí và hư hại.

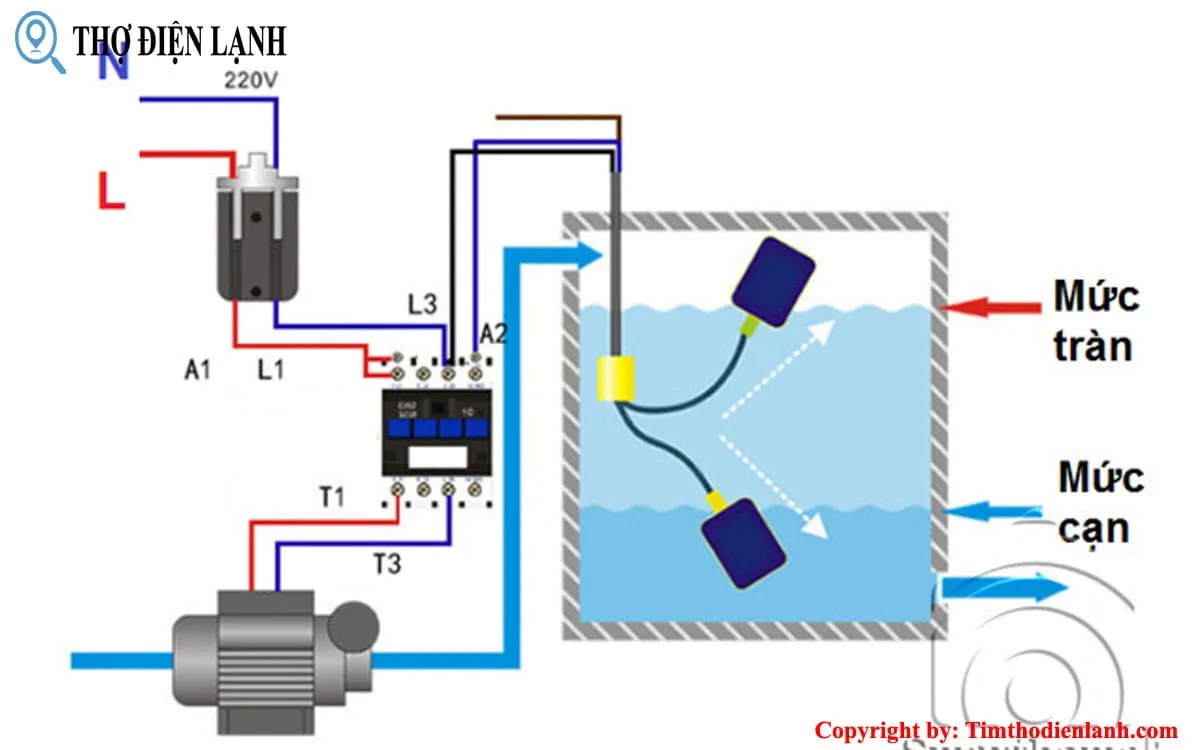

Cách lắp 2 phao điện vào 1 máy bơm
Bảo Vệ Máy Bơm Toàn Diện
Một trong những nguyên nhân hàng đầu gây hỏng hóc máy bơm là hoạt động mà không có nước, hay còn gọi là “chạy khô”. Tình trạng này khiến động cơ quá nhiệt, cháy cuộn dây và làm hỏng các bộ phận cơ khí. Với phao điện ở bể ngầm, máy bơm sẽ tự động dừng khi nguồn nước cấp cạn, loại bỏ hoàn toàn nguy cơ chạy khô. Phao điện ở bể trên cũng giảm tải cho máy bơm bằng cách ngắt khi không cần bơm thêm, góp phần tăng tuổi thọ hệ thống.
Tối Ưu Hóa Hiệu Quả Năng Lượng
Khi máy bơm chỉ hoạt động khi cả hai điều kiện (bể ngầm có nước và bể trên chưa đầy) được đáp ứng, nó sẽ giảm thiểu thời gian chạy không cần thiết. Điều này dẫn đến tiết kiệm năng lượng đáng kể, giảm hóa đơn tiền điện và thân thiện hơn với môi trường. Hệ thống vận hành tự động cũng giúp người dùng không phải lo lắng về việc bật/tắt máy bơm thủ công, mang lại sự tiện lợi vượt trội.
Nâng Cao An Toàn Điện
Hệ thống điều khiển tự động bằng phao điện giúp giảm thiểu sự tiếp xúc trực tiếp của con người với hệ thống điện và máy bơm. Điều này đặc biệt quan trọng trong môi trường ẩm ướt hoặc gần nguồn nước, nơi nguy cơ chập điện và rò rỉ điện có thể xảy ra. Sự ổn định trong vận hành của hai phao điện góp phần đáng kể vào việc đảm bảo an toàn điện cho toàn bộ hệ thống.
Hướng Dẫn Chi Tiết Cách Lắp 2 Phao Điện Vào 1 Máy Bơm
Để lắp đặt hệ thống 2 phao điện vào 1 máy bơm một cách an toàn và hiệu quả, việc chuẩn bị kỹ lưỡng và tuân thủ đúng quy trình là điều vô cùng quan trọng. Dưới đây là các bước cụ thể và những lưu ý cần thiết.
1. Chuẩn Bị Dụng Cụ Và Vật Tư
Trước khi bắt tay vào thi công, hãy đảm bảo bạn có đầy đủ các dụng cụ và vật tư sau:
- Hai phao điện: Chọn loại phao chất lượng tốt, có khả năng chống nước và phù hợp với môi trường lắp đặt (ví dụ: phao điện loại có dây NO/NC).
- Máy bơm nước: Máy bơm hiện có hoặc máy bơm mới.
- Dây điện: Dây có tiết diện phù hợp với công suất máy bơm, đảm bảo chịu tải tốt và có lớp cách điện an toàn.
- Hộp đấu nối điện: Giúp bảo vệ các mối nối khỏi ẩm ướt và bụi bẩn, tăng tính thẩm mỹ và an toàn.
- Băng dính điện: Loại chuyên dụng cách điện tốt.
- Kìm cắt, kìm tuốt dây: Để xử lý các đoạn dây điện.
- Tua vít: Để siết chặt các mối nối.
- Bút thử điện: Để kiểm tra an toàn điện trước và sau khi đấu nối.
- Ống gen bảo vệ dây điện: Để luồn dây, tăng cường bảo vệ.
- Rơ-le (khởi động từ): Nếu máy bơm có công suất lớn (>1.5kW), rơ-le sẽ giúp bảo vệ phao điện khỏi dòng khởi động lớn và kéo dài tuổi thọ của cả hệ thống.
2. Sơ Đồ Nguyên Lý Hoạt Động Của Hệ Thống Kép
Để hệ thống 2 phao điện vào 1 máy bơm hoạt động hiệu quả, chúng ta sẽ sử dụng phương pháp đấu nối nối tiếp. Điều này đảm bảo rằng máy bơm chỉ chạy khi ĐỒNG THỜI cả hai điều kiện sau được thỏa mãn:
- Phao dưới (bể ngầm): Phát hiện mực nước trong bể ngầm ĐỦ CAO để máy bơm có thể hoạt động mà không bị chạy khô.
- Phao trên (bể chứa): Phát hiện mực nước trong bể chứa TRÊN CAO CHƯA ĐẦY, cần bổ sung thêm nước.
Cụ thể, dây COM của phao dưới sẽ nối với nguồn điện. Dây NO của phao dưới (mở mạch khi nước thấp, đóng mạch khi nước cao) sẽ nối tiếp với dây COM của phao trên. Dây NC của phao trên (đóng mạch khi nước thấp, mở mạch khi nước cao) sẽ nối với dây điều khiển máy bơm. Dây còn lại của máy bơm sẽ nối với nguồn điện trực tiếp.
3. Các Bước Lắp Đặt Chi Tiết
Ngắt Nguồn Điện Tổng
Luôn ưu tiên ngắt nguồn điện tổng tại aptomat chính trước khi thực hiện bất kỳ thao tác đấu nối điện nào. Đây là nguyên tắc vàng để đảm bảo an toàn tuyệt đối, tránh nguy cơ điện giật. Hãy sử dụng bút thử điện để kiểm tra lại các dây trước khi chạm vào.
Lắp Đặt Phao Điện Vào Bể Chứa
- Lắp phao trên (bể chứa trên cao):
- Xác định vị trí mực nước tối đa bạn muốn trong bể. Gắn cố định phao điện vào thành bể tại vị trí này, sao cho phao có thể di chuyển lên xuống tự do.
- Chiều dài dây của phao cần được điều chỉnh để khi mực nước đạt đến mức đầy, phao sẽ nổi lên và công tắc bên trong chuyển trạng thái NC sang NO (ngắt điện).
- Đảm bảo phao không bị vướng víu bởi các vật cản khác trong bể.
- Lắp phao dưới (bể ngầm hoặc bể cấp nước):
- Xác định vị trí mực nước tối thiểu an toàn trong bể ngầm. Gắn phao vào thành bể gần đáy, nhưng cao hơn một chút so với vị trí ống hút của máy bơm.
- Khi mực nước xuống dưới mức này, phao sẽ ở vị trí thấp nhất và công tắc bên trong chuyển trạng thái NO sang NC (ngắt điện).
- Kiểm tra kỹ để phao có thể hoạt động linh hoạt, không bị kẹt hay chạm đáy bể.
Đấu Nối Dây Điện Cho Hệ Thống 2 Phao
Đây là bước quan trọng nhất, yêu cầu sự tỉ mỉ và chính xác. Chúng ta sẽ đấu nối theo nguyên lý nối tiếp để đảm bảo tính an toàn và hiệu quả kép.
Xác định các dây của phao điện: Mỗi phao điện thường có 3 dây:
- Dây đen (COM – chung): Dây tiếp điểm chung.
- Dây xanh/nâu (NO – thường mở): Tiếp điểm sẽ đóng khi phao nổi (nước đầy) và mở khi phao chìm (nước cạn).
- Dây đỏ (NC – thường đóng): Tiếp điểm sẽ đóng khi phao chìm (nước cạn) và mở khi phao nổi (nước đầy).
- Lưu ý: Màu dây có thể khác nhau tùy nhà sản xuất, hãy đọc kỹ hướng dẫn sử dụng của phao điện.
Đấu nối cho Phao dưới (bể ngầm – chống cạn):
- Dây COM của phao dưới nối với một dây pha (L) từ nguồn điện.
- Dây NO của phao dưới (dây này sẽ đóng điện khi nước ĐỦ cao) sẽ là dây tiếp theo trong mạch điều khiển.
Đấu nối cho Phao trên (bể trên – chống tràn):
- Dây COM của phao trên nối với dây NO của phao dưới (tạo thành một mạch nối tiếp).
- Dây NC của phao trên (dây này sẽ đóng điện khi nước CHƯA ĐẦY) sẽ là dây cấp nguồn cho máy bơm.
Đấu nối với máy bơm:
- Dây NC của phao trên sẽ nối vào một dây nguồn của máy bơm.
- Dây còn lại của máy bơm (dây trung tính N) sẽ nối trực tiếp với dây trung tính (N) từ nguồn điện.
Nếu có sử dụng Rơ-le (khởi động từ):
- Trong trường hợp máy bơm có công suất lớn, thay vì cấp nguồn trực tiếp từ phao điện, chúng ta sẽ cấp nguồn điều khiển cuộn hút của rơ-le.
- Dây NC của phao trên sẽ nối vào chân A1 của cuộn hút rơ-le.
- Chân A2 của cuộn hút rơ-le nối vào dây trung tính (N).
- Lúc này, nguồn điện chính cho máy bơm sẽ được cấp thông qua các tiếp điểm động lực của rơ-le. Điều này giúp bảo vệ phao điện khỏi dòng điện lớn của máy bơm.
Cách Điện Các Mối Nối
Sau khi đấu nối xong, sử dụng băng dính điện cách điện thật kỹ các mối nối. Đảm bảo không có dây đồng nào bị hở để tránh nguy cơ chập điện hoặc rò rỉ điện, đặc biệt trong môi trường ẩm ướt. Nên đặt các mối nối vào hộp đấu nối chuyên dụng để tăng cường bảo vệ.
Cách lắp 2 phao điện vào 1 máy bơm
Kiểm Tra Và Thử Nghiệm Hệ Thống
- Kiểm tra nguồn điện: Bật nguồn điện lên.
- Thử nghiệm phao dưới: Đảm bảo bể ngầm có nước. Nếu máy bơm không chạy, hãy mô phỏng tình trạng cạn nước bằng cách nhấc phao dưới lên (hoặc chờ nước cạn). Máy bơm phải ngắt.
- Thử nghiệm phao trên: Đảm bảo bể trên chưa đầy. Hạ phao trên xuống (mô phỏng nước cạn trong bể trên). Máy bơm phải bắt đầu bơm nước từ bể ngầm lên. Khi nước đầy (hoặc bạn nhấc phao trên lên), máy bơm phải ngắt.
- Quan sát toàn bộ chu trình bơm nước, đảm bảo máy bơm hoạt động đúng theo ý muốn, không có hiện tượng lạ. Nếu có bất kỳ sự cố nào, hãy ngắt điện ngay lập tức và kiểm tra lại toàn bộ quá trình đấu nối.
4. Các Lưu Ý Quan Trọng Khi Lắp Đặt Và Vận Hành
Để hệ thống 2 phao điện vào 1 máy bơm hoạt động bền bỉ và an toàn, cần lưu ý một số điểm sau:
- An toàn điện là trên hết: Luôn ngắt nguồn điện trước khi thao tác. Nếu không tự tin vào kiến thức điện của mình, hãy tìm đến sự hỗ trợ của thợ điện chuyên nghiệp.
- Chọn phao điện chất lượng: Đầu tư vào phao điện có thương hiệu uy tín, độ bền cao, chống thấm nước tốt để đảm bảo hoạt động ổn định trong thời gian dài.
- Vị trí lắp đặt phao: Đảm bảo phao được lắp đặt ở vị trí hợp lý, không bị vướng mắc hoặc va đập vào thành bể khi mực nước thay đổi. Điều chỉnh độ dài dây treo phao để xác định chính xác mức nước kích hoạt.
- Bảo vệ dây điện: Sử dụng ống gen hoặc ống luồn dây điện để bảo vệ dây khỏi các tác động cơ học và môi trường bên ngoài, đặc biệt là chuột bọ.
- Kiểm tra định kỳ: Hệ thống phao điện và máy bơm cần được kiểm tra định kỳ (khoảng 6 tháng/lần) để đảm bảo không có mối nối nào bị lỏng, phao không bị kẹt hay bám bẩn ảnh hưởng đến hoạt động.
- Không tự ý sửa chữa khi không có chuyên môn: Nếu gặp sự cố phức tạp, hãy liên hệ với các dịch vụ sửa chữa máy bơm uy tín để được hỗ trợ kỹ thuật.
Cách lắp 2 phao điện vào 1 máy bơm

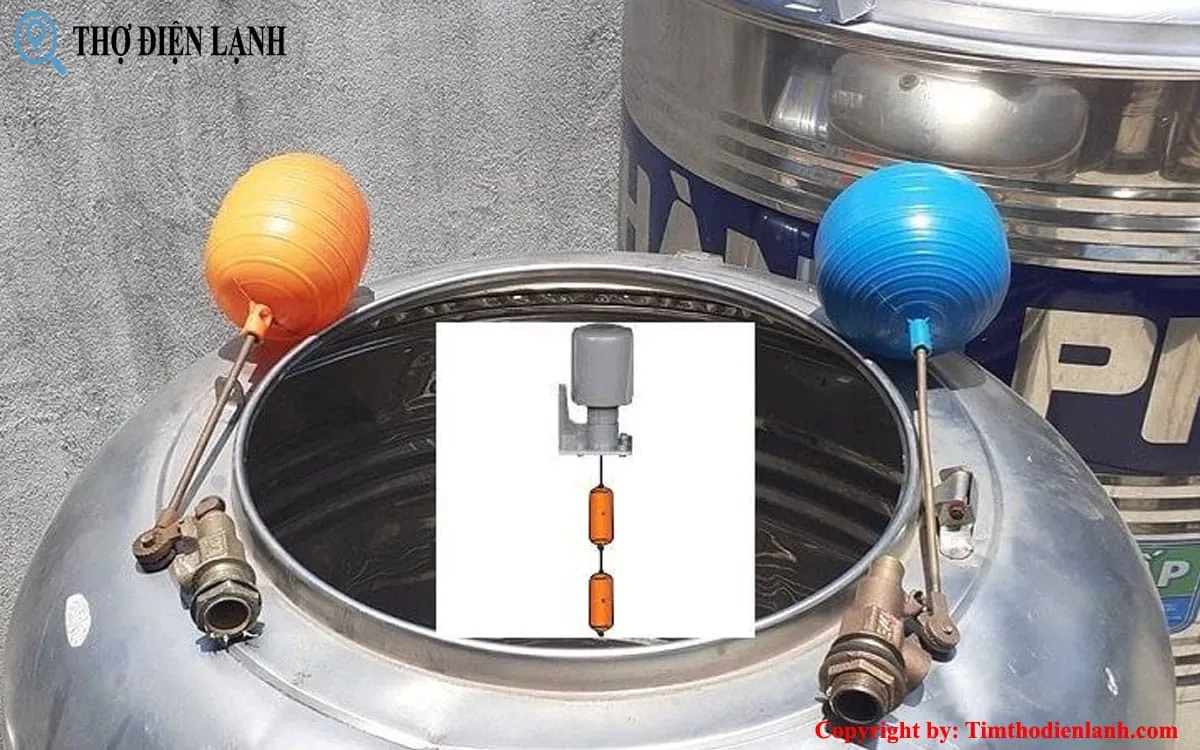

Sơ đồ đấu nối 2 phao điện cho 1 máy bơm
Các Vấn Đề Thường Gặp Và Cách Khắc Phục Khi Lắp Đặt Phao Điện
Mặc dù hệ thống 2 phao điện mang lại nhiều lợi ích, nhưng trong quá trình sử dụng, người dùng có thể gặp phải một số vấn đề. Việc hiểu rõ các sự cố này và cách khắc phục giúp duy trì hoạt động ổn định của hệ thống.
Máy Bơm Không Chạy Mặc Dù Nước Đã Cạn Ở Bể Trên Và Đầy Ở Bể Ngầm
Đây là tình huống phổ biến nhất, cho thấy mạch điện bị hở ở đâu đó.
- Kiểm tra nguồn điện: Đảm bảo aptomat cấp điện cho máy bơm và hệ thống phao điện đã được bật và không bị nhảy.
- Kiểm tra các mối nối: Ngắt điện và kiểm tra lại tất cả các mối nối dây điện từ nguồn, qua hai phao, đến máy bơm. Đặc biệt chú ý đến dây COM, NO, NC của từng phao và các điểm nối tiếp.
- Kiểm tra phao điện: Đảm bảo phao không bị kẹt, có thể di chuyển tự do. Kiểm tra công tắc bên trong phao có hoạt động đúng trạng thái hay không. Dùng đồng hồ VOM để kiểm tra thông mạch của từng phao ở các trạng thái nước khác nhau.
- Kiểm tra máy bơm: Có thể vấn đề không nằm ở phao mà ở bản thân máy bơm. Thử cấp điện trực tiếp cho máy bơm để xem máy có hoạt động không. Nếu không, máy bơm có thể bị hỏng.
Máy Bơm Chạy Liên Tục Không Ngắt
Tình trạng này thường xảy ra khi phao chống tràn (phao trên) không hoạt động đúng hoặc bị đấu nối sai.
- Kiểm tra phao trên: Đảm bảo phao trên được lắp đặt đúng vị trí, khi nước đầy phao phải nổi lên và ngắt mạch NC. Có thể dây treo phao quá dài, khiến phao không thể nổi đủ cao để ngắt công tắc.
- Kiểm tra đấu nối phao trên: Xác minh rằng bạn đã đấu dây NC của phao trên vào mạch điều khiển máy bơm. Nếu đấu nhầm sang dây NO, máy bơm sẽ luôn chạy khi có điện.
- Kiểm tra độ nhạy của phao: Phao có thể bị bám cặn bẩn làm giảm độ nhạy hoặc bị hỏng bên trong, không chuyển trạng thái được.
Máy Bơm Chạy Khi Bể Ngầm Đã Cạn Nước
Đây là một lỗi nguy hiểm, dẫn đến tình trạng máy bơm chạy khô và hư hỏng.
- Kiểm tra phao dưới: Đảm bảo phao dưới được lắp đặt đúng vị trí và có thể chuyển trạng thái khi nước xuống thấp. Có thể phao bị kẹt hoặc dây treo quá ngắn, không cho phép phao chìm xuống đủ để ngắt mạch NO.
- Kiểm tra đấu nối phao dưới: Xác nhận bạn đã đấu dây NO của phao dưới vào mạch điều khiển. Nếu đấu nhầm sang dây NC, máy bơm sẽ không ngắt khi nước cạn.
- Kiểm tra công tắc phao: Công tắc bên trong phao có thể bị hỏng, luôn ở trạng thái đóng mạch dù nước cạn.
Điện Giật Hoặc Rò Rỉ Điện
Đây là vấn đề nghiêm trọng nhất và cần được xử lý ngay lập tức.
- Ngắt nguồn điện khẩn cấp: Tuyệt đối không chạm vào hệ thống khi nghi ngờ có rò rỉ điện.
- Kiểm tra cách điện: Kiểm tra tất cả các mối nối và dây điện xem có bị hở, nứt, hoặc bị nước vào không. Sử dụng băng dính điện chất lượng cao và hộp đấu nối chống nước.
- Kiểm tra môi trường lắp đặt: Đảm bảo khu vực lắp đặt phao và dây điện khô ráo, tránh ngập nước.
Việc hiểu rõ nguyên nhân và cách khắc phục các lỗi cơ bản giúp người dùng tự xử lý hoặc mô tả chính xác vấn đề khi cần sự trợ giúp từ thợ chuyên nghiệp. An toàn luôn là yếu tố quan trọng nhất khi làm việc với điện và nước.

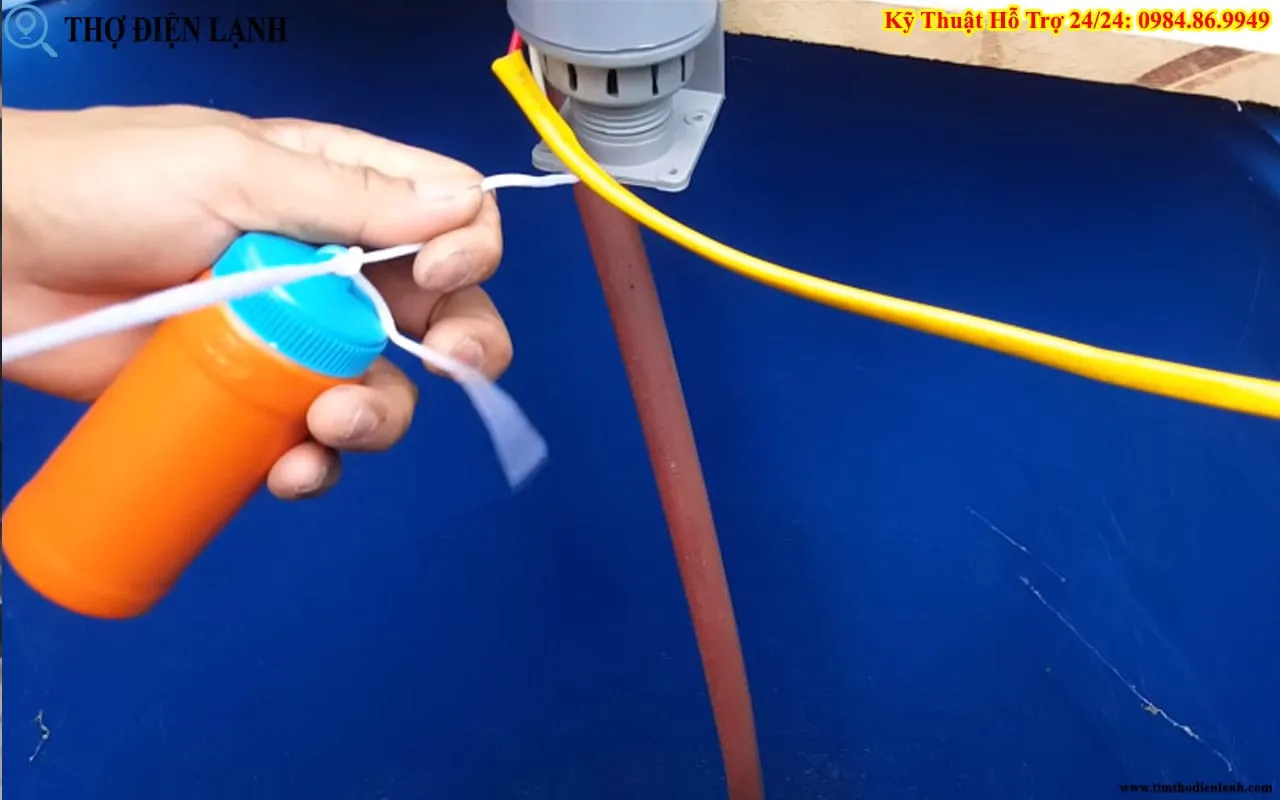

Thợ lắp 2 phao điện vào 1 máy bơm

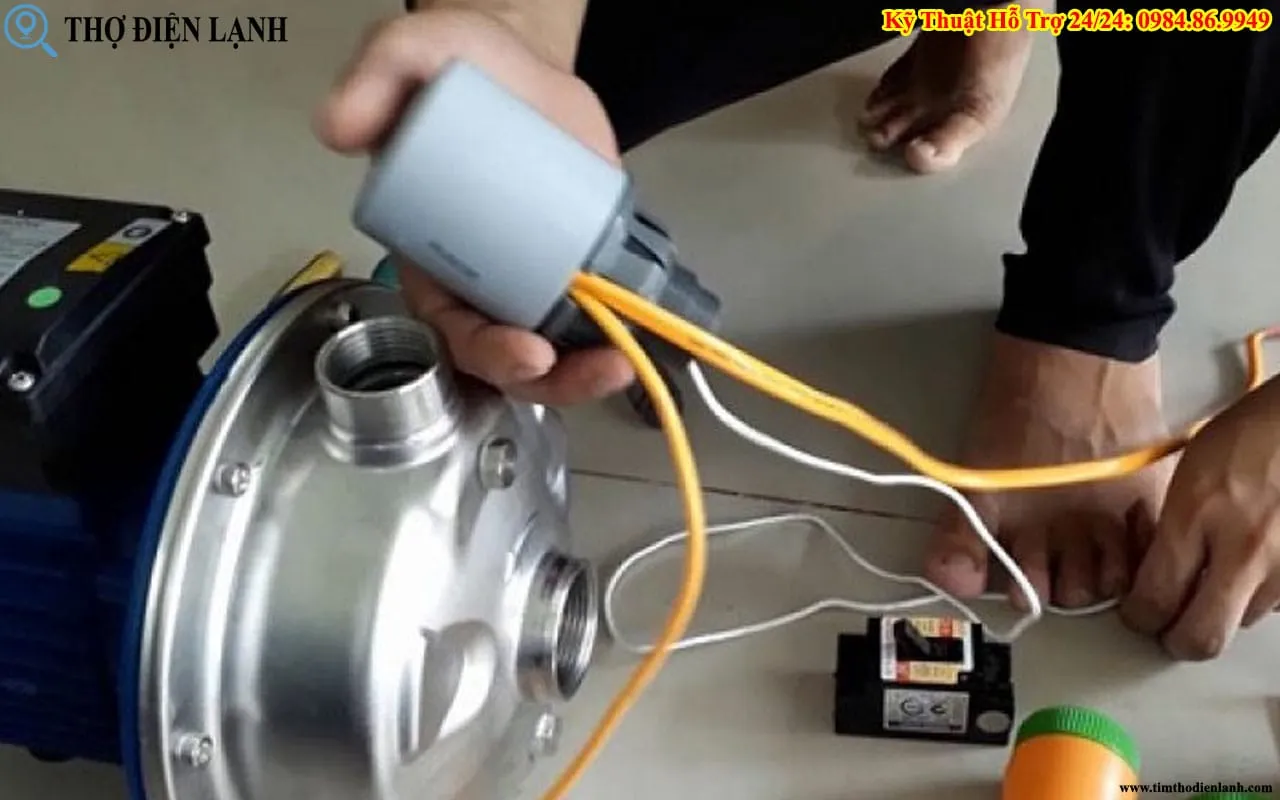

Lắp đặt phao điện cho máy bơm nước

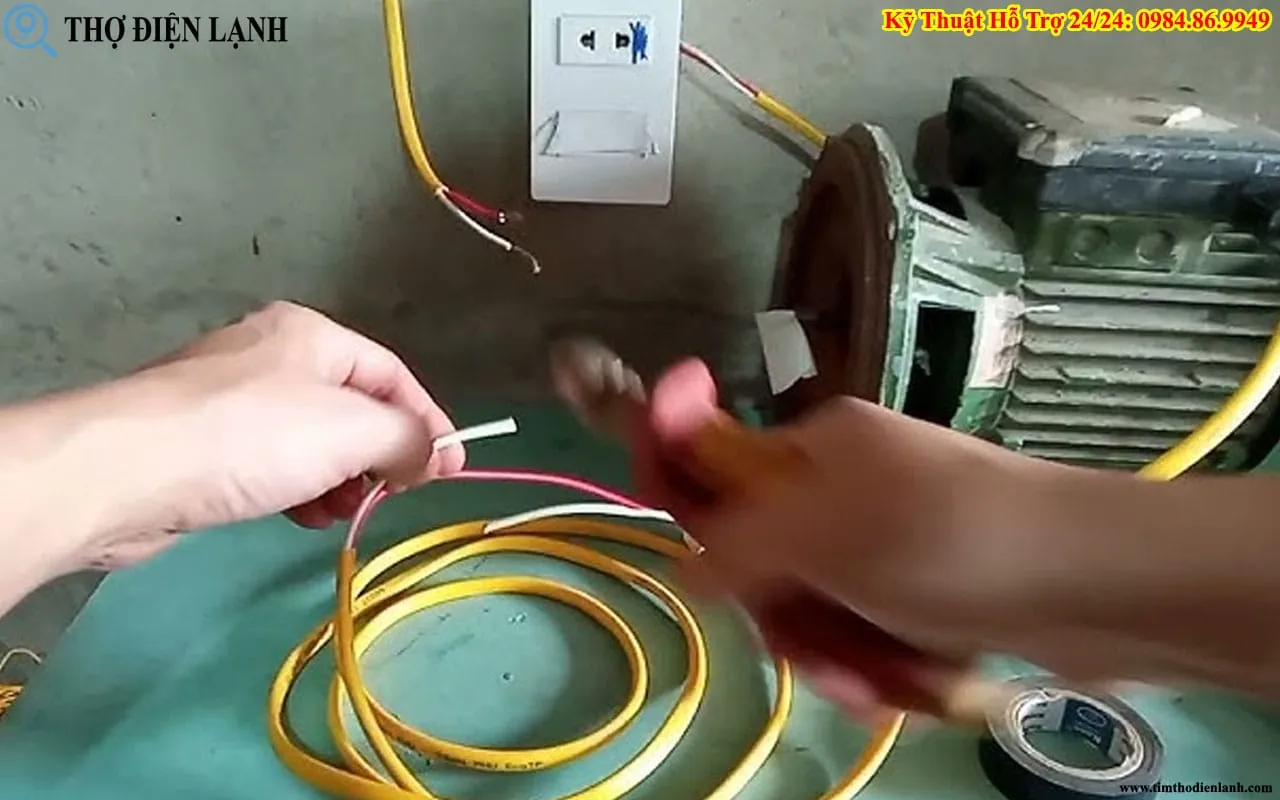

Hướng dẫn lắp đặt phao điện chi tiết

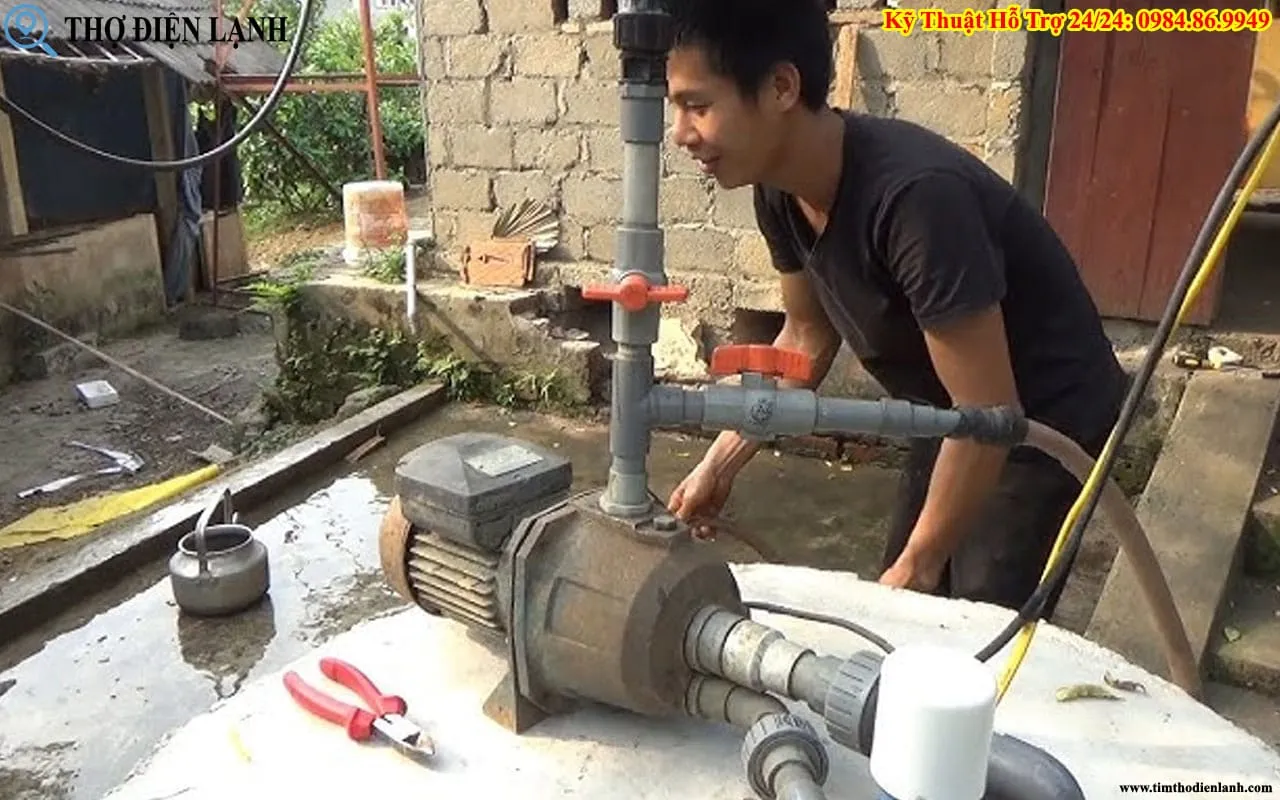

Thợ điện lạnh lắp đặt phao điện

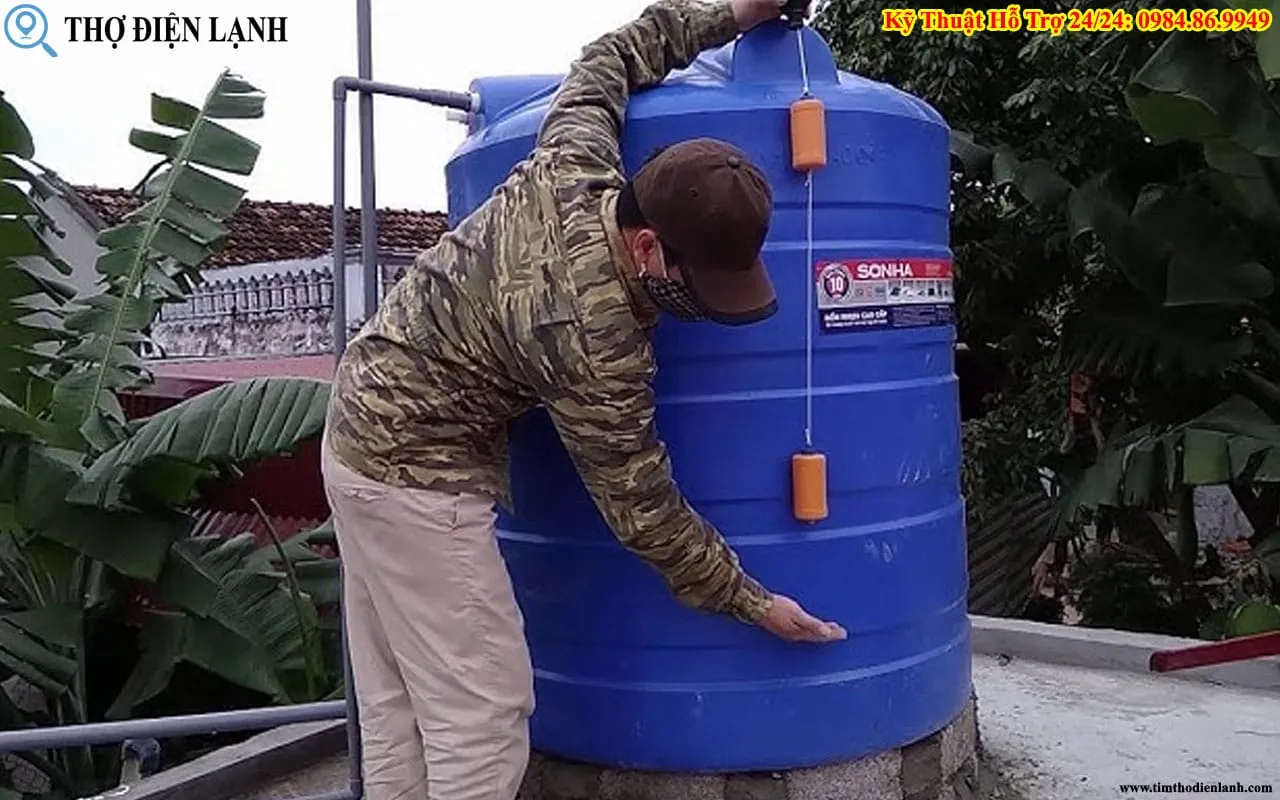

Kiểm tra hệ thống phao điện và máy bơm
Việc nắm vững cách lắp 2 phao điện vào 1 máy bơm là một kỹ năng thiết yếu để tối ưu hóa hiệu suất và độ an toàn của hệ thống cấp nước trong gia đình hoặc công trình. Thông qua việc hiểu rõ nguyên lý hoạt động, chuẩn bị kỹ lưỡng các dụng cụ và thực hiện đúng từng bước đấu nối, bạn có thể tự tin triển khai một hệ thống điều khiển mực nước tự động, hiệu quả. Hệ thống này không chỉ bảo vệ máy bơm khỏi hư hỏng do chạy khô hoặc tràn bể, mà còn góp phần tiết kiệm năng lượng và mang lại sự tiện lợi vượt trội. Đừng ngần ngại tìm kiếm sự hỗ trợ từ các chuyên gia kỹ thuật nếu bạn gặp bất kỳ khó khăn nào trong quá trình lắp đặt hoặc cần tư vấn thêm về giải pháp phù hợp nhất.
