Cách Làm Máy Bay Tự Chế: Hướng Dẫn Chi Tiết Từ Vật Liệu Đơn Giản

Việc tự tay tạo ra một chiếc máy bay có khả năng bay lượn là trải nghiệm đầy thú vị và bổ ích. Hướng dẫn chi tiết này sẽ giúp bạn hiểu rõ cách làm máy bay tự chế từ những vật liệu dễ kiếm, mở ra cánh cửa đến thế giới của mô hình máy bay không người lái và kỹ thuật điện tử cơ bản. Đây không chỉ là một dự án giải trí mà còn là cơ hội tuyệt vời để khám phá sáng tạo STEM và phát triển kỹ năng chế tạo mô hình thực tế. Người đọc sẽ tìm thấy giá trị khi tự mình lắp ráp một thiết bị bay đơn giản, từ đó khơi gợi niềm đam mê với vật liệu tái chế và công nghệ.

Hiểu Rõ Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Bay Tự Chế

Trước khi bắt tay vào chế tạo, việc nắm vững cấu tạo và nguyên lý hoạt động cơ bản của máy bay không người lái là vô cùng quan trọng. Điều này giúp chúng ta không chỉ lắp ráp theo hướng dẫn mà còn hiểu được tại sao mỗi bộ phận lại cần thiết và hoạt động như thế nào. Một sự hiểu biết thấu đáo sẽ hỗ trợ rất nhiều trong quá trình khắc phục sự cố và thậm chí là nâng cấp mô hình sau này.

Khái niệm máy bay tự chế và phân loại

Máy bay tự chế, hay còn gọi là máy bay không người lái (UAV) DIY, là những thiết bị bay được lắp ráp thủ công từ các linh kiện rời rạc. Chúng thường được thiết kế đơn giản để người mới bắt đầu có thể dễ dàng tiếp cận và thực hiện. Phân loại phổ biến nhất dựa trên số lượng cánh quạt, với quadcopter (bốn cánh quạt) là loại phổ biến cho các dự án tự chế.

Mục tiêu chính của việc tự chế tạo là học hỏi về cơ khí, điện tử và nguyên lý khí động học. Thay vì mua một chiếc máy bay không người lái có sẵn, quá trình tự lắp ráp mang lại trải nghiệm giáo dục độc đáo. Điều này thúc đẩy tư duy logic và khả năng giải quyết vấn đề của người thực hiện dự án.

Nguyên lý tạo lực nâng và cân bằng

Nguyên lý hoạt động của máy bay tự chế dựa trên việc sử dụng các động cơ để quay cánh quạt, tạo ra lực đẩy không khí xuống dưới. Theo định luật ba Newton, lực này sẽ tạo ra một lực phản hồi đẩy máy bay lên trên, được gọi là lực nâng. Khi tổng lực nâng từ tất cả các cánh quạt lớn hơn trọng lượng của máy bay, máy bay sẽ bay lên.

Để máy bay duy trì sự cân bằng và di chuyển theo các hướng khác nhau, các động cơ phải có khả năng thay đổi tốc độ quay độc lập. Ví dụ, để bay lên, tất cả bốn động cơ đều tăng tốc độ quay. Để rẽ trái, động cơ phía bên phải sẽ tăng tốc, tạo ra nhiều lực nâng hơn ở phía đó. Sự điều khiển tinh vi này giúp máy bay không người lái di chuyển linh hoạt trong không trung.

Chuẩn Bị Đầy Đủ Vật Liệu Và Dụng Cụ Cần Thiết

Việc chuẩn bị đầy đủ và chính xác các vật liệu cùng dụng cụ là bước đầu tiên để đảm bảo dự án thành công. Một danh sách rõ ràng sẽ giúp bạn không bỏ sót bất kỳ thứ gì, từ đó tránh gián đoạn trong quá trình lắp ráp. Hãy kiểm tra kỹ lưỡng mọi thứ trước khi bắt đầu để có trải nghiệm chế tạo suôn sẻ nhất.

Danh sách vật liệu chính

Để làm một chiếc máy bay tự chế mini, bạn sẽ cần các vật liệu cơ bản sau:

• Que kem (2): Dùng làm khung chính, tạo hình chữ thập vững chắc cho máy bay.
• Động cơ DC (6×15 mm với trục 1 mm) (4): Đây là trái tim của máy bay, cung cấp năng lượng để quay cánh quạt.
• Cánh quạt nhựa nhỏ cho trục động cơ 1 mm (4): Cánh quạt có nhiệm vụ tạo ra lực nâng khi quay. Đảm bảo có cả loại quay thuận và ngược chiều kim đồng hồ.
• Dây bện 30 AWG: Dùng để nối các động cơ với bộ nguồn pin, đảm bảo truyền tải điện hiệu quả.
• Băng điện: Cách điện và cố định các mối nối dây, đảm bảo an toàn cho mạch điện.
• Giá đỡ pin 3xAA có nắp và công tắc: Nguồn điện cung cấp cho các động cơ, cần có công tắc để bật/tắt dễ dàng.
• Pin AA (3): Cung cấp năng lượng cho giá đỡ pin, là yếu tố quyết định thời gian bay.
• Ống hút: Dùng để làm chân đế và trụ dẫn hướng, tăng tính ổn định cho máy bay.

Dụng cụ hỗ trợ và an toàn

Ngoài vật liệu, bạn cần có các dụng cụ sau để hỗ trợ quá trình lắp ráp:

• Kéo: Dùng để cắt ống hút, dây điện và các vật liệu khác.
• Dụng cụ tuốt dây: Giúp tuốt bỏ lớp cách điện của dây một cách an toàn và chính xác.
• Súng bắn keo nóng: Dùng để dán các bộ phận lại với nhau một cách nhanh chóng và chắc chắn.
• Cái thước: Để đo đạc chính xác các đoạn dây, ống hút và vị trí gắn linh kiện.
• Chốt gỗ 3/16 inch: Sử dụng làm trụ dẫn hướng cho lần bay thử nghiệm đầu tiên, giữ máy bay không bị bay lạc.
• Khối gỗ có lỗ khoan trên đó: Dùng làm đế cho chốt gỗ, tạo sự ổn định khi thử nghiệm.
• Băng keo: Hỗ trợ cố định tạm thời các bộ phận trong quá trình lắp ráp.

Quy Trình Từng Bước Cách Làm Máy Bay Tự Chế Mini

Việc tuân thủ quy trình từng bước sẽ giúp bạn hoàn thành chiếc máy bay tự chế một cách hiệu quả và chính xác. Mỗi bước đều có vai trò quan trọng trong việc đảm bảo mô hình hoạt động ổn định. Hãy đọc kỹ và thực hiện cẩn thận từng thao tác, không bỏ qua bất kỳ chi tiết nhỏ nào để có được kết quả tốt nhất.

Xây dựng khung máy bay vững chắc

Khung máy bay là nền tảng chịu lực cho toàn bộ cấu trúc, vì vậy cần được xây dựng một cách chắc chắn. Vật liệu nhẹ như que kem rất phù hợp cho một mô hình nhỏ. Việc đảm bảo các mối nối ổn định sẽ ảnh hưởng trực tiếp đến hiệu suất bay và độ bền của máy bay.

Đầu tiên, bạn hãy đánh dấu chính xác tâm của cả hai que kem. Sau đó, đặt chúng vuông góc với nhau để tạo thành hình dấu cộng (+), đảm bảo rằng điểm tâm của hai que kem trùng khớp. Dùng súng bắn keo nóng để dán chặt hai que kem lại với nhau tại vị trí tâm này. Đây sẽ là khung sườn chính của chiếc máy bay tự chế mini của bạn, tạo nên một cấu trúc nhẹ nhưng đủ cứng cáp để gắn các bộ phận khác.

Khung sườn máy bay tự chế từ que kem

Tiếp theo, hãy lấy ống hút và cắt thành bốn đoạn nhỏ, mỗi đoạn có chiều dài từ 2 đến 3 cm. Những đoạn ống hút này sẽ đóng vai trò làm chân cho máy bay không người lái của bạn. Dùng keo nóng dán từng đoạn ống hút vào bốn đầu của khung chữ thập đã tạo ở bước trước. Việc này không chỉ giúp máy bay có thể đứng vững mà còn bảo vệ các động cơ khỏi va chạm khi hạ cánh.

Lắp đặt hệ thống động cơ và cánh quạt

Động cơ và cánh quạt là hai bộ phận quan trọng nhất tạo ra lực nâng cho máy bay. Việc lắp đặt đúng cách, đặc biệt là hướng quay của cánh quạt, sẽ quyết định khả năng bay của mô hình. Cần chú ý đến sự tương thích giữa động cơ và cánh quạt để đảm bảo hiệu suất tối ưu.

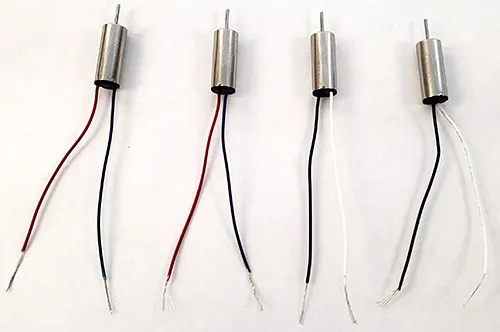

Trước khi lắp động cơ, hãy dùng kéo cắt bỏ các đầu nối (nếu có) trên dây động cơ. Sau đó, cẩn thận tuốt bỏ khoảng 1 cm lớp cách điện ở mỗi đầu dây của cả bốn động cơ. Việc này giúp lộ ra phần dây dẫn kim loại, sẵn sàng cho việc kết nối điện. Đảm bảo rằng bạn không tuốt quá nhiều hoặc quá ít, để tránh chập điện hoặc kết nối lỏng lẻo.

Chuẩn bị dây điện động cơ máy bay tự chế

Bây giờ, hãy dán các động cơ vào bốn đầu của khung que kem. Điều quan trọng là phải đảm bảo các dây điện của động cơ được treo xuống dưới, song song với vị trí ống hút bạn đã dán làm chân. Một chi tiết cực kỳ quan trọng là phải sắp xếp sao cho các động cơ có dây màu đỏ và xanh dương nằm đối diện nhau, và tương tự, các động cơ có dây màu đen và trắng cũng phải đối diện nhau. Việc này đảm bảo các cánh quạt quay theo chiều ngược nhau để tạo sự ổn định khi bay.

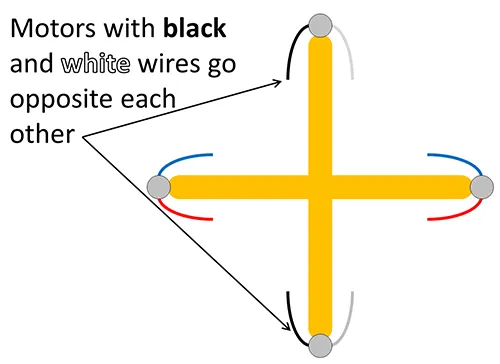

Sắp xếp chiều động cơ cho máy bay tự chế

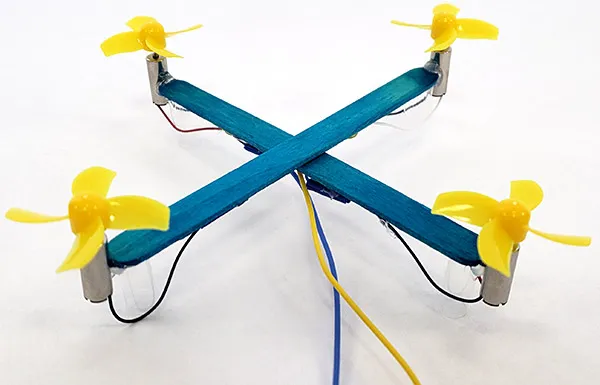

Cuối cùng, nhấn các cánh quạt vào trục động cơ. Lưu ý rằng có hai loại cánh quạt: một loại quay theo chiều kim đồng hồ (CW) và một loại quay ngược chiều kim đồng hồ (CCW). Cánh quạt CW phải được lắp vào động cơ có dây màu đỏ và xanh lam. Ngược lại, cánh quạt CCW phải được lắp vào động cơ có dây màu đen và trắng. Lắp đặt đúng chiều cánh quạt là cực kỳ quan trọng để tạo ra lực nâng đồng đều và kiểm soát được máy bay.

Lắp cánh quạt đúng chiều cho máy bay không người lái

Thiết lập mạch điện và kết nối nguồn

Hệ thống dây điện là mạch máu của máy bay, truyền tải năng lượng từ pin đến các động cơ. Việc kết nối đúng cách không chỉ đảm bảo máy bay hoạt động mà còn ngăn ngừa các sự cố chập điện. Cẩn thận trong từng mối nối là chìa khóa để có một mạch điện ổn định và an toàn.

Hãy cắt hai đoạn dây bện 30 AWG, mỗi đoạn dài khoảng 1 mét. Tuốt bỏ khoảng 1 cm lớp cách điện ở cả hai đầu của mỗi đoạn dây. Những đoạn dây dài này sẽ đóng vai trò là dây chính để kết nối tất cả các động cơ với bộ nguồn pin. Sự chuẩn bị kỹ lưỡng này giúp việc đấu nối sau này trở nên dễ dàng hơn.

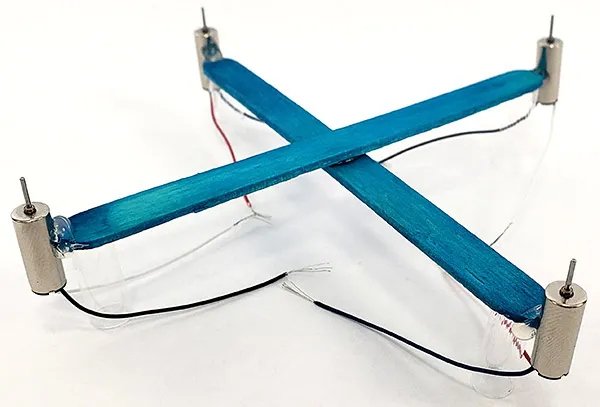

Chuẩn bị dây bện cho mô hình máy bay

Bây giờ, hãy kết nối tất cả các dây động cơ màu đỏ và trắng (từ hai động cơ đối diện nhau) với một trong các đoạn dây bện dài mà bạn vừa cắt. Bạn có thể thực hiện bằng cách xoắn chặt các đầu của năm sợi dây (hai dây động cơ đỏ, hai dây động cơ trắng và một đầu dây bện dài) lại với nhau. Sau khi xoắn xong, dùng băng dính điện để quấn chặt và cách điện các mối nối. Nếu dây động cơ quá ngắn, bạn có thể dùng thêm các đoạn dây ngắn hơn để nối dài.

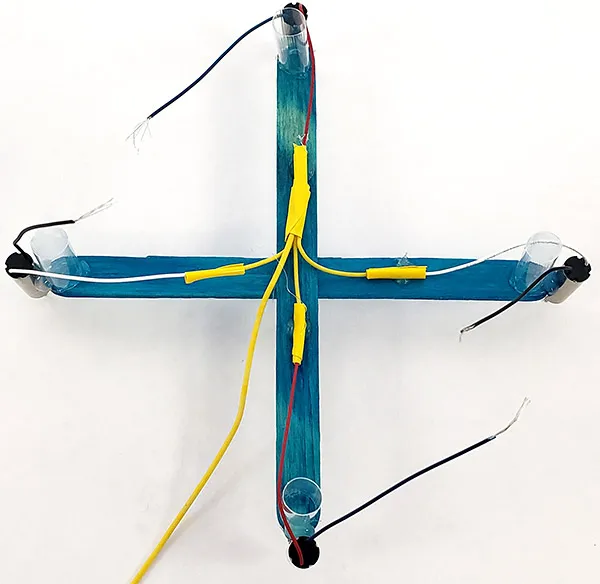

Nối dây động cơ đỏ và trắng của máy bay tự chế

Sử dụng quy trình tương tự, kết nối tất cả các dây động cơ màu xanh lam và đen (từ hai động cơ đối diện còn lại) với đoạn dây bện dài thứ hai. Đảm bảo rằng các mối nối được xoắn chặt và cách điện cẩn thận bằng băng dính điện. Việc phân chia dây thành hai nhóm này rất quan trọng để điều khiển hướng quay của động cơ và sự ổn định của máy bay DIY.

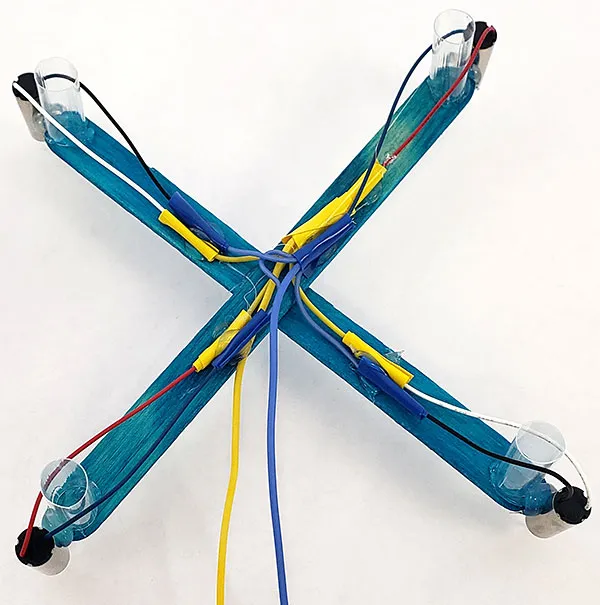

Mô hình máy bay không người lái kết nối dây

Để tránh các sợi dây bị vướng vào cánh quạt khi máy bay hoạt động, hãy dùng keo nóng hoặc băng dính điện dán các sợi dây dài này dọc theo mặt dưới của khung que kem. Việc cố định dây giúp giữ cho cấu trúc máy bay gọn gàng và an toàn, đồng thời giảm thiểu rủi ro dây bị đứt hoặc làm ảnh hưởng đến hiệu suất bay.

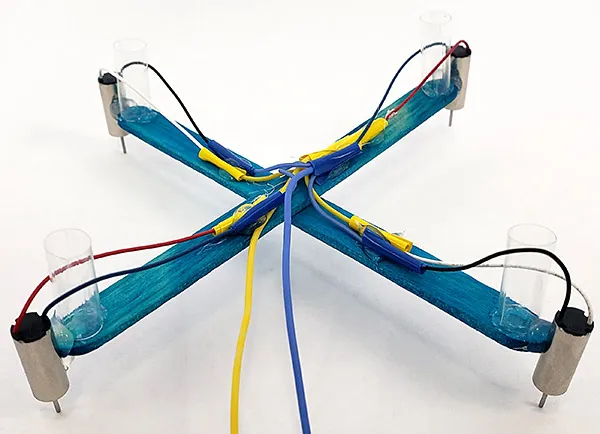

Cố định dây điện dưới khung máy bay tự chế

Tiếp theo, hãy kết nối dây dương của máy bay (dây bện dài mà bạn đã nối với các dây động cơ đỏ/trắng) với dây màu đỏ của giá đỡ pin. Tương tự, kết nối dây âm của máy bay (dây bện dài nối với các dây động cơ xanh lam/đen) với dây màu đen của giá đỡ pin. Sau khi nối xong, hãy cố định các kết nối bằng băng dính điện để đảm bảo chúng chắc chắn và cách điện an toàn.

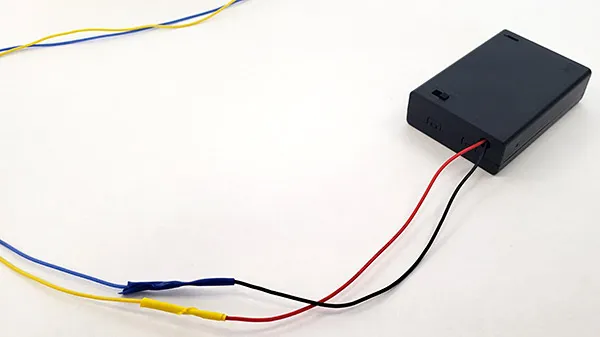

Kết nối mạch điện máy bay tự chế với pin

Hoàn thiện và kiểm tra chức năng bay

Sau khi lắp ráp xong các thành phần cơ bản và kết nối điện, đã đến lúc hoàn thiện và kiểm tra khả năng bay của mô hình. Việc thử nghiệm cẩn thận và có kiểm soát sẽ giúp bạn đánh giá được hiệu suất và phát hiện sớm các vấn đề. Đảm bảo an toàn là yếu tố hàng đầu trong quá trình này.

Đầu tiên, hãy dán một đoạn ống hút khác, dài khoảng 3cm, theo chiều dọc vào chính giữa mặt trên của khung máy bay. Đoạn ống hút này sẽ đóng vai trò là một ống dẫn hướng, giúp máy bay trượt theo một chốt hoặc dây khi thử nghiệm bay, ngăn không cho nó bay đi mất. Đảm bảo rằng ống hút được dán thẳng và chắc chắn.

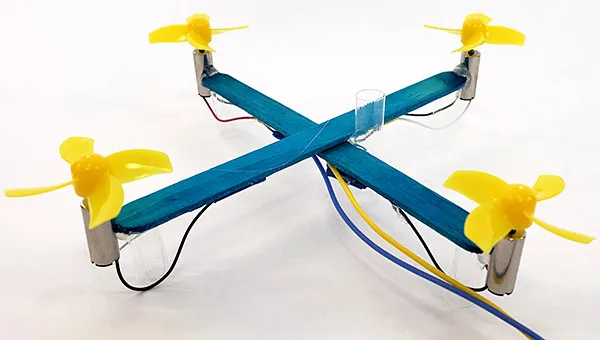

Gắn ống hút dẫn hướng cho mô hình máy bay

Trước khi lắp pin, hãy đảm bảo rằng công tắc trên giá đỡ pin đang ở vị trí TẮT. Sau đó, lắp ba viên pin AA vào giá đỡ. Điều này giúp tránh việc máy bay khởi động bất ngờ khi bạn đang thao tác. Sự cẩn thận này là cần thiết để đảm bảo an toàn cho người thực hiện và thiết bị.

Hãy sẵn sàng để kiểm tra chiếc máy bay tự chế của bạn! Bật công tắc trên giá đỡ pin. Các cánh quạt sẽ bắt đầu quay và máy bay của bạn sẽ cố gắng bay lên không trung. Ngay lập tức, bạn phải nhanh chóng tắt công tắc pin trước khi máy bay bay quá cao hoặc có thể bị hỏng.

Bây giờ, hãy tạo một giá đỡ cho chốt gỗ. Chốt gỗ này sẽ hoạt động như một trụ dẫn hướng cho máy bay trong quá trình thử nghiệm. Đảm bảo chốt vừa vặn và có thể trượt tự do qua ống hút thẳng đứng trên máy bay của bạn. Thay vì chốt gỗ, bạn cũng có thể sử dụng một đoạn dây chắc chắn, dán một đầu vào khung cửa trên cao và kéo căng từ dưới.

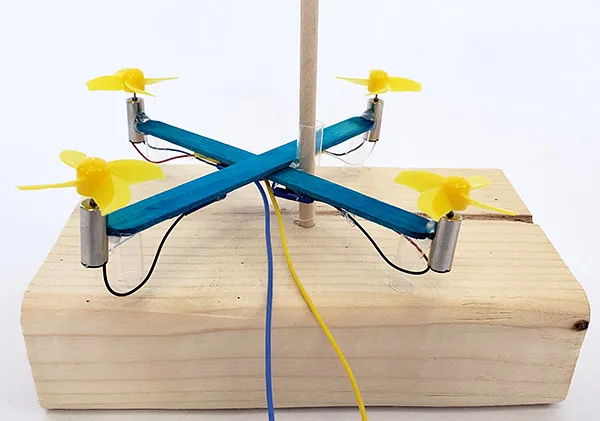

Chuẩn bị trụ dẫn hướng cho máy bay tự chế

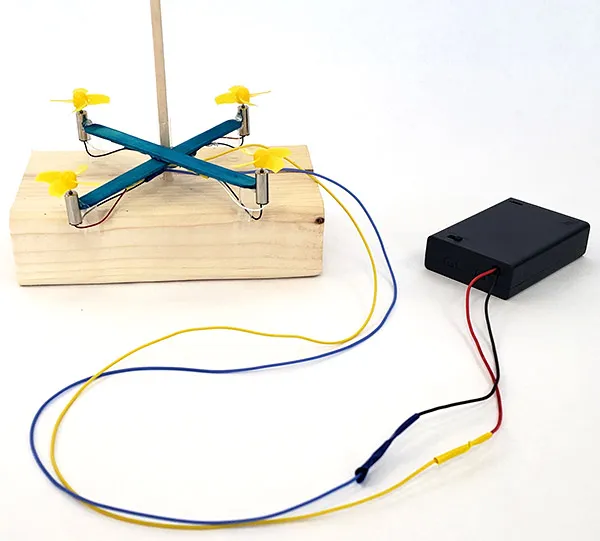

Luồn máy bay không người lái vào chốt gỗ (hoặc dây) thông qua ống hút đã gắn trên khung. Sau đó, hãy bật công tắc pin và kiểm tra lại. Máy bay của bạn bây giờ sẽ bay theo một kiểu thẳng đứng, được giữ ổn định bởi trụ dẫn hướng. Quan sát cách nó bay, sau đó tắt nguồn pin ngay lập tức trước khi nó bay lên khỏi đỉnh chốt.

Thử nghiệm bay với trụ dẫn hướng của máy bay tự chế

Khắc Phục Sự Cố Thường Gặp Khi Làm Máy Bay Tự Chế

Trong quá trình chế tạo và thử nghiệm, việc gặp phải các vấn đề là điều khá phổ biến. Đừng nản lòng! Việc biết cách khắc phục sự cố là một phần quan trọng của quá trình học hỏi. Dưới đây là một số mẹo hữu ích để bạn có thể giải quyết các vấn đề thường gặp và đưa chiếc máy bay tự chế của mình cất cánh thành công.

Kiểm tra các thành phần cơ bản

Nếu mô hình máy bay tự chế của bạn không hoạt động như mong đợi hoặc không thể bay lên, bước đầu tiên là kiểm tra các thành phần cơ bản. Hãy đảm bảo rằng tất cả bốn cánh quạt đều quay khi bạn bật nguồn. Nếu có một hoặc nhiều cánh quạt không quay, có thể có vấn đề với động cơ hoặc kết nối điện của chúng.

Hãy kiểm tra kỹ lưỡng các mối nối dây điện. Một dây lỏng hoặc mối nối không chắc chắn có thể làm gián đoạn dòng điện đến động cơ. Đảm bảo rằng tất cả các dây đã được xoắn chặt và cách điện bằng băng dính điện. Đôi khi, một đoạn dây bị đứt ngầm cũng có thể là nguyên nhân, bạn có thể cần kiểm tra độ thông mạch bằng đồng hồ vạn năng nếu có.

Đảm bảo hướng quay của cánh quạt

Một lỗi phổ biến khác là cánh quạt quay sai hướng. Nếu bạn cầm máy bay không người lái thẳng đứng trong tay và bật nguồn, bạn sẽ cảm thấy máy bay thổi không khí xuống dưới, giống như một chiếc quạt. Đây là dấu hiệu đúng đắn của lực nâng. Nếu bạn cảm thấy không khí thổi lên trên, điều đó có nghĩa là một hoặc nhiều cánh quạt đang quay ngược lại.

Để khắc phục, bạn có thể cần đảo ngược hướng của dây dẫn động cơ (đổi vị trí dây đỏ/đen hoặc xanh/trắng). Hoặc, kiểm tra lại xem bạn đã lắp đúng loại cánh quạt (CW hoặc CCW) vào đúng động cơ chưa. Việc này là cực kỳ quan trọng vì nếu cánh quạt quay sai hướng, chúng sẽ tạo ra lực đẩy đi lên thay vì lực nâng đi xuống, khiến máy bay không thể cất cánh.

Tối ưu hóa kết nối dây điện

Dây điện dài kết nối máy bay với bộ pin cần được quản lý cẩn thận. Nếu những sợi dây này quá chùng hoặc bị vướng, chúng sẽ tạo ra một lực kéo xuống đáng kể, ngăn cản máy bay bay lên cao. Hãy đảm bảo rằng dây được giữ căng vừa phải hoặc được cố định gọn gàng trên khung.

Hơn nữa, các mối nối dây cũng cần được tối ưu hóa để giảm thiểu điện trở. Các mối nối lỏng lẻo không chỉ gây mất điện mà còn có thể tạo ra nhiệt, gây nguy hiểm. Việc sử dụng băng dính điện chất lượng tốt và quấn chặt các mối nối là điều cần thiết để đảm bảo dòng điện ổn định và hiệu quả.

Ứng Dụng Và Phát Triển Mô Hình Máy Bay Tự Chế

Việc tự tay làm một chiếc máy bay không người lái không chỉ là một dự án hoàn chỉnh mà còn mở ra nhiều cánh cửa khám phá. Từ mô hình cơ bản này, bạn có thể tiếp tục học hỏi, cải tiến và áp dụng những kiến thức đã có vào các dự án phức tạp hơn. Đây là nền tảng vững chắc để phát triển niềm đam mê khoa học và công nghệ.

Tiềm năng giáo dục và giải trí

Dự án cách làm máy bay tự chế này là một công cụ giáo dục tuyệt vời. Nó giúp người học từ mọi lứa tuổi, đặc biệt là trẻ em, hiểu rõ hơn về các nguyên tắc vật lý, điện tử và cơ khí thông qua trải nghiệm thực tế. Hoạt động này thúc đẩy tư duy logic, kỹ năng giải quyết vấn đề và sự sáng tạo, là một phần quan trọng của giáo dục STEM (Khoa học, Công nghệ, Kỹ thuật và Toán học).

Ngoài giá trị giáo dục, việc chế tạo mô hình cũng mang lại niềm vui và sự thỏa mãn khi bạn nhìn thấy sản phẩm của mình cất cánh. Đây là một sở thích lành mạnh, khuyến khích sự kiên nhẫn và tinh thần không ngừng học hỏi. Từ những vật liệu đơn giản, một thiết bị có thể bay đã được tạo ra, mang lại niềm vui lớn cho người chế tạo.

Nâng cấp và cải tiến mô hình

Sau khi đã thành công với mô hình cơ bản, bạn hoàn toàn có thể thử sức với việc nâng cấp và cải tiến chiếc máy bay tự chế của mình. Điều này bao gồm việc tìm hiểu về các bộ điều khiển từ xa (remote controller) và module thu phát sóng để điều khiển máy bay một cách linh hoạt hơn. Thay vì chỉ bay thẳng đứng, bạn có thể điều khiển hướng bay, tốc độ và độ cao.

Việc tích hợp thêm các cảm biến nhỏ như cảm biến gia tốc hoặc con quay hồi chuyển có thể giúp máy bay ổn định hơn và thực hiện các thao tác phức tạp. Một số người còn thử lắp thêm camera mini để biến chiếc máy bay thành một thiết bị quay phim trên không. Ngoài ra, việc thử nghiệm với các vật liệu khung khác như sợi carbon hoặc khung in 3D sẽ giúp mô hình nhẹ hơn và bền hơn, mở rộng khả năng bay và ứng dụng của nó.

Việc tự tay thực hiện cách làm máy bay tự chế mang lại nhiều lợi ích, từ việc học hỏi các nguyên tắc cơ bản của kỹ thuật và điện tử cho đến việc khơi gợi niềm đam mê sáng tạo. Dù quá trình này đòi hỏi sự kiên nhẫn và tỉ mỉ, nhưng thành quả là một chiếc mô hình máy bay không người lái hoạt động được, cùng với kiến thức và kỹ năng quý giá. Đây là một dự án tuyệt vời để khám phá khả năng của bản thân và hiểu sâu hơn về thế giới công nghệ xung quanh chúng ta.
