Cách Đấu Tiết Chế Ngoài Máy Phát Điện Ô Tô Chuẩn Kỹ Thuật

Việc hiểu rõ cách đấu tiết chế ngoài máy phát là kiến thức nền tảng quan trọng cho mọi kỹ thuật viên và người yêu xe khi bảo dưỡng hoặc sửa chữa hệ thống điện ô tô. Máy phát điện đóng vai trò chủ chốt trong việc cung cấp điện năng cho toàn bộ xe và sạc ắc quy, trong đó tiết chế chịu trách nhiệm ổn định điện áp đầu ra. Một hệ thống tiết chế hoạt động hiệu quả đảm bảo tuổi thọ ắc quy và sự vận hành ổn định của các thiết bị điện tử. Bài viết này sẽ đi sâu vào các nguyên lý, quy trình và lưu ý cần thiết để bạn có thể thực hiện việc lắp đặt tiết chế một cách chính xác, đảm bảo an toàn và hiệu suất tối ưu cho hệ thống sạc của phương tiện.

Hiểu Rõ Tiết Chế Máy Phát Điện Và Vai Trò Quan Trọng

Tiết chế máy phát điện, hay còn gọi là bộ điều áp, là một bộ phận không thể thiếu trong hệ thống sạc của ô tô. Chức năng chính của nó là kiểm soát điện áp đầu ra của máy phát, đảm bảo điện áp này luôn nằm trong giới hạn an toàn, thường là 13.8V đến 14.8V. Nếu không có tiết chế, điện áp từ máy phát sẽ thay đổi theo tốc độ động cơ, gây hư hỏng ắc quy và các thiết bị điện khác trên xe.

Có hai loại tiết chế chính: tiết chế trong (internal regulator) và tiết chế ngoài (external regulator). Tiết chế trong được tích hợp sẵn bên trong vỏ máy phát, phổ biến trên các dòng xe hiện đại. Ngược lại, tiết chế ngoài là một bộ phận riêng biệt, lắp đặt bên ngoài máy phát, thường thấy trên các dòng xe đời cũ hơn hoặc trong một số ứng dụng chuyên biệt.

Việc đấu tiết chế ngoài máy phát thường được thực hiện khi tiết chế cũ bị hỏng và cần thay thế, hoặc khi nâng cấp hệ thống điện để phù hợp với tải trọng điện năng lớn hơn. Kỹ thuật viên cần nắm vững nguyên lý hoạt động và sơ đồ đấu nối để đảm bảo an toàn và hiệu suất.

Các Thành Phần Của Máy Phát Điện Liên Quan Đến Tiết Chế

Để hiểu rõ cách đấu tiết chế ngoài máy phát, chúng ta cần xem xét các thành phần cốt lõi của máy phát điện xoay chiều ô tô. Máy phát hoạt động dựa trên nguyên lý cảm ứng điện từ, tạo ra dòng điện xoay chiều. Sau đó, dòng điện này được chỉnh lưu thành dòng một chiều để cấp cho ắc quy và hệ thống điện của xe.

Cuộn Dây Stator

Cuộn dây stator là bộ phận đứng yên, thường gồm ba cuộn dây quấn hình sao hoặc hình tam giác. Đây là nơi dòng điện xoay chiều được tạo ra khi từ trường quay của rotor cắt qua các cuộn dây này. Kiểm tra cuộn stator bao gồm đo điện trở, kiểm tra thông mạch và cách điện với vỏ máy.

Cuộn stator cần đảm bảo không bị ngắn mạch hoặc đứt mạch để máy phát có thể tạo ra điện áp đúng. Bất kỳ sự cố nào ở cuộn stator đều ảnh hưởng trực tiếp đến khả năng phát điện của máy phát. Đây là một bộ phận cơ bản nhưng cực kỳ quan trọng đối với toàn bộ hệ thống.

Cuộn Dây Rotor (Cuộn Kích Từ)

Cuộn dây rotor là bộ phận quay, tạo ra từ trường khi có dòng điện kích từ chạy qua. Dòng điện này được cấp từ ắc quy thông qua tiết chế và chổi than. Sức mạnh của từ trường rotor quyết định lượng điện áp mà máy phát tạo ra.

Tiết chế điều khiển dòng điện kích từ này để duy trì điện áp đầu ra ổn định. Kiểm tra cuộn rotor bao gồm đo điện trở cuộn dây và kiểm tra thông mạch qua vành trượt và chổi than. Bất kỳ sự cố nào ở cuộn rotor, như đứt mạch hoặc ngắn mạch, sẽ khiến máy phát không tạo ra điện.

Bộ Chỉnh Lưu (Diode)

Bộ chỉnh lưu, hay cầu diode, có nhiệm vụ chuyển đổi dòng điện xoay chiều từ cuộn stator thành dòng điện một chiều. Bộ chỉnh lưu bao gồm nhiều diode, thường là sáu hoặc tám, được bố trí để cho phép dòng điện chạy một chiều.

Kiểm tra bộ chỉnh lưu bao gồm đo điện trở của từng diode ở cả hai chiều. Các diode hỏng có thể gây ra hiện tượng sạc yếu, quá tải hoặc làm hỏng ắc quy. Đây là một phần quan trọng để đảm bảo dòng điện đầu ra sạch và ổn định.

Tiết Chế Vi Mạch (Voltage Regulator)

Tiết chế vi mạch có nhiệm vụ điều chỉnh dòng điện kích từ đi vào cuộn rotor, từ đó kiểm soát điện áp đầu ra của máy phát. Trên các loại máy phát có tiết chế ngoài, tiết chế nhận tín hiệu điện áp từ ắc quy hoặc đầu ra máy phát. Sau đó nó điều chỉnh lượng dòng điện cấp cho cuộn kích từ.

Các chân của tiết chế như chân F (Field) điều khiển cuộn dây rotor. Chân N (Neutral) hoặc L (Lamp) thường dùng cho đèn báo sạc. Chân B+ (Battery) nối trực tiếp với ắc quy để cấp nguồn.

Chuẩn Bị Dụng Cụ Và An Toàn Điện Trước Khi Đấu Nối

Trước khi bắt đầu quá trình đấu nối tiết chế ngoài máy phát, việc chuẩn bị kỹ lưỡng dụng cụ và đảm bảo an toàn điện là yếu tố then chốt. Sự cẩn trọng này giúp tránh những tai nạn không đáng có và hư hỏng thiết bị. Mỗi công đoạn đều đòi hỏi sự tỉ mỉ, chính xác cao.

Dụng Cụ Thiết Yếu

Để thực hiện việc đấu tiết chế ngoài máy phát, bạn cần chuẩn bị các dụng cụ sau:

• Đồng hồ VOM (Vạn năng kế): Thiết bị đo điện quan trọng để kiểm tra điện áp, cường độ dòng điện và điện trở. Đồng hồ số thường an toàn hơn đồng hồ kim khi đo điện áp không xác định.
• Bộ cờ lê, mỏ lết: Dùng để tháo lắp các bu lông, đai ốc trên máy phát và các mối nối điện.
• Kìm cắt, kìm tuốt dây: Hỗ trợ trong việc xử lý dây điện, cắt và tuốt vỏ cách điện.
• Tua vít (dẹt và bake): Để tháo lắp các đầu nối, vỏ bọc.
• Dây điện chuyên dụng: Chọn loại dây có tiết diện phù hợp với dòng điện dự kiến, chịu nhiệt tốt. Màu sắc dây điện cần tuân thủ quy ước (đỏ cho dương, đen cho âm) để dễ dàng nhận biết.
• Đầu cốt, cos và ống co nhiệt: Dùng để tạo các mối nối điện chắc chắn, an toàn và cách điện tốt.
• Đèn thử mạch (Test Light): Hữu ích để kiểm tra nhanh sự có mặt của nguồn điện tại các điểm.

Quy Tắc An Toàn Điện

An toàn là ưu tiên hàng đầu khi làm việc với hệ thống điện ô tô. Hãy tuân thủ các nguyên tắc sau:

• Ngắt kết nối ắc quy: Luôn tháo cực âm ắc quy trước tiên để cắt toàn bộ nguồn điện, ngăn ngừa ngắn mạch và giật điện. Đây là bước quan trọng nhất.
• Sử dụng thiết bị bảo hộ: Đeo găng tay cách điện và kính bảo hộ để bảo vệ bản thân khỏi nguy cơ cháy nổ hoặc bắn tóe.
• Kiểm tra nguồn điện: Dùng đồng hồ VOM để xác nhận không còn điện áp tại các điểm làm việc trước khi chạm tay vào. Tránh chạm trực tiếp vào các cực điện trần.
• Kiểm tra dây dẫn: Đảm bảo tất cả các dây dẫn và mối nối đều được cách điện tốt, không có dấu hiệu sờn rách hoặc chạm vỏ.
• Tránh làm việc trong môi trường ẩm ướt: Nước là chất dẫn điện, tăng nguy cơ giật điện.

Sơ đồ mạch điều khiển còi xe Toyota, một phần trong hệ thống điện ô tô cần được đấu nối chính xác như khi thực hiện cách đấu tiết chế ngoài máy phát.

Sơ Đồ Đấu Dây Cơ Bản Của Tiết Chế Ngoài Máy Phát

Sơ đồ đấu dây của tiết chế ngoài máy phát điện có thể khác nhau tùy thuộc vào loại máy phát và loại tiết chế. Tuy nhiên, các chân chức năng cơ bản thường được quy ước chung. Việc hiểu rõ từng chân và chức năng của chúng là yếu tố then chốt để thực hiện đấu nối chính xác. Đây là bước không thể bỏ qua.

Các Chân Cơ Bản Trên Tiết Chế Ngoài Máy Phát

Tiết chế ngoài thường có các chân sau:

• Chân B+ (Battery): Đây là chân cấp nguồn dương trực tiếp từ ắc quy (hoặc từ đầu ra máy phát). Nó cung cấp điện áp tham chiếu cho tiết chế để điều chỉnh.
• Chân IG (Ignition): Chân này nhận nguồn dương từ công tắc máy khi bật ON. Nó cấp nguồn điều khiển cho mạch điện bên trong tiết chế, kích hoạt hoạt động của tiết chế.
• Chân L (Lamp): Chân này nối với đèn báo sạc trên táp lô. Khi máy phát không sạc hoặc có lỗi, tiết chế sẽ kích hoạt đèn này sáng. Khi máy phát hoạt động bình thường, đèn sẽ tắt.
• Chân S (Sense): Chân cảm biến điện áp, thường nối trực tiếp với cực dương ắc quy (hoặc một điểm gần ắc quy). Nó giúp tiết chế đo chính xác điện áp thực tế của ắc quy để điều chỉnh điện áp sạc phù hợp. Điều này đảm bảo bù trừ điện áp rơi trên dây dẫn.
• Chân F/FLD (Field): Chân kích từ. Đây là chân điều khiển dòng điện đi vào cuộn rotor của máy phát. Tiết chế sẽ điều chỉnh dòng điện qua chân này để thay đổi cường độ từ trường, từ đó điều chỉnh điện áp đầu ra.
• Chân E/GRD (Ground): Chân nối mát, thường được nối với khung xe hoặc cực âm ắc quy. Đây là điểm chung để hoàn thành mạch điện của tiết chế.

Sơ Đồ Đấu Nối Tổng Quan

Một sơ đồ đấu nối cơ bản của tiết chế ngoài máy phát có thể được hình dung như sau:

1. Chân B+ trên tiết chế nối với cực dương ắc quy hoặc đầu ra B+ của máy phát. Dây này thường có tiết diện lớn.
2. Chân IG nối với nguồn dương sau công tắc máy. Dây này chỉ có điện khi bật chìa khóa.
3. Chân L nối với một đầu của đèn báo sạc. Đầu còn lại của đèn báo sạc nối với nguồn dương sau công tắc máy.
4. Chân S nối trực tiếp với cực dương ắc quy để cảm biến điện áp chính xác.
5. Chân F/FLD nối với một đầu của cuộn kích từ (rotor) của máy phát. Đầu còn lại của cuộn kích từ có thể nối mát hoặc nối dương tùy theo thiết kế máy phát.
6. Chân E/GRD nối với mát sườn xe hoặc cực âm ắc quy.

Mạch điện hệ thống chiếu sáng tín hiệu công tắc xe tải, các nguyên lý đấu nối này cần được áp dụng linh hoạt khi thực hiện cách đấu tiết chế ngoài máy phát.

Quy Trình Đấu Tiết Chế Ngoài Máy Phát Điện Chi Tiết

Quy trình đấu tiết chế ngoài máy phát đòi hỏi sự cẩn trọng và tuân thủ từng bước. Việc thực hiện đúng kỹ thuật sẽ đảm bảo hệ thống sạc hoạt động ổn định, hiệu quả và an toàn. Hãy luôn kiểm tra kỹ lưỡng sau mỗi bước.

Bước 1: Ngắt Kết Nối Ắc Quy

Đây là bước đầu tiên và quan trọng nhất để đảm bảo an toàn. Sử dụng cờ lê để tháo cực âm (-) của ắc quy trước. Sau đó, tháo cực dương (+). Việc này sẽ ngắt toàn bộ nguồn điện của xe, ngăn ngừa nguy cơ ngắn mạch hoặc giật điện trong quá trình làm việc. Hãy đảm bảo không có nguồn điện nào có thể kích hoạt trong lúc bạn đang thao tác.

Bước 2: Xác Định và Ngắt Kết Nối Tiết Chế Cũ (Nếu Có)

Nếu xe đã có tiết chế ngoài và bạn đang thay thế, hãy xác định vị trí của tiết chế cũ. Thường nó được gắn gần máy phát hoặc trên sườn xe. Ghi chú lại hoặc chụp ảnh các mối nối dây hiện có trước khi tháo. Sau đó, cẩn thận tháo từng dây kết nối với tiết chế cũ. Đảm bảo các đầu dây được cách ly tốt để tránh chạm chập.

Trong trường hợp máy phát ban đầu sử dụng tiết chế trong và bạn muốn chuyển sang tiết chế ngoài, bạn cần ngắt kết nối mạch kích từ bên trong máy phát khỏi tiết chế tích hợp. Thường sẽ có một chân F (hoặc tương tự) lộ ra ngoài để nối với tiết chế ngoài. Hãy tham khảo sơ đồ điện của máy phát cụ thể.

Bước 3: Kết Nối Các Dây Điều Khiển (L, IG, S, F/FLD)

Đây là bước phức tạp nhất, đòi hỏi sự chính xác cao:

• Nối chân F/FLD: Xác định chân kích từ (Field) của máy phát điện. Chân này thường là một đầu của cuộn rotor. Nối chân F/FLD của tiết chế mới với chân kích từ của máy phát.
• Nối chân IG: Xác định dây dương sau công tắc máy (có điện khi bật chìa khóa ON). Nối chân IG của tiết chế với dây này. Dây này thường có cầu chì bảo vệ.
• Nối chân L: Xác định dây nối với đèn báo sạc trên táp lô. Nối chân L của tiết chế với dây này. Đèn báo sạc sẽ được điều khiển bởi tiết chế.
• Nối chân S: Chạy một dây mới từ chân S của tiết chế và nối trực tiếp với cực dương của ắc quy. Chân này cung cấp điện áp tham chiếu cho tiết chế, giúp nó điều chỉnh chính xác hơn.

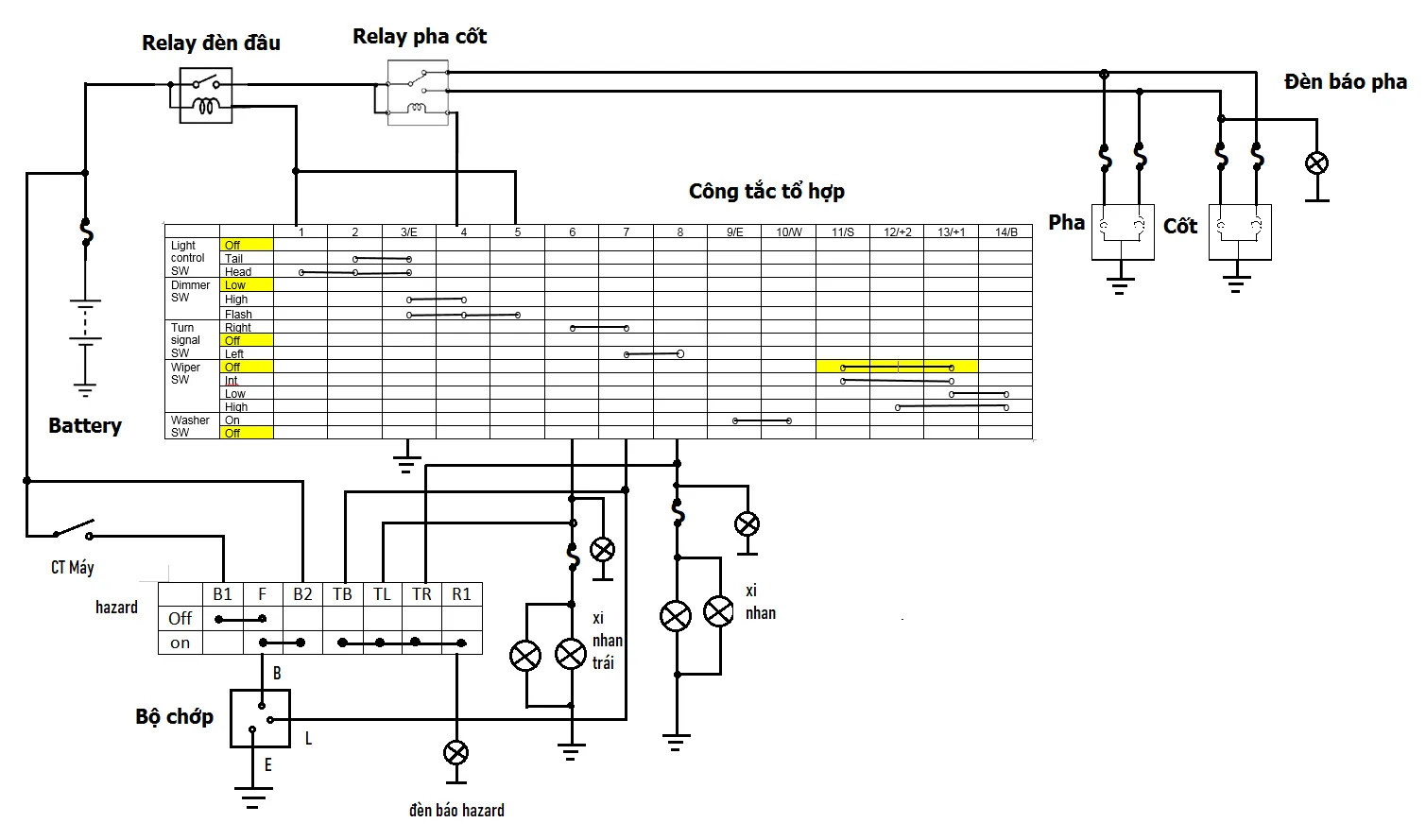

Sơ đồ hệ thống đèn công tắc Camry 1999, việc nắm rõ cách đọc sơ đồ điện là vô cùng quan trọng khi thực hiện cách đấu tiết chế ngoài máy phát.

Bước 4: Kết Nối Nguồn Và Mát (B+, E/GRD)

• Nối chân B+: Chạy một dây có tiết diện lớn từ chân B+ của tiết chế và nối với cực dương của ắc quy hoặc với đầu ra B+ của máy phát. Dây này cung cấp nguồn chính cho tiết chế và lấy điện áp đầu ra của máy phát.
• Nối chân E/GRD: Nối chân E/GRD của tiết chế với một điểm mát tốt trên khung xe hoặc với cực âm của ắc quy. Đảm bảo mối nối mát sạch sẽ và chắc chắn để tránh điện trở tiếp xúc cao.

Bước 5: Kiểm Tra Lại Các Kết Nối

Sau khi hoàn tất các mối nối, hãy kiểm tra kỹ lưỡng từng dây:

• Đảm bảo tất cả các đầu cốt được bấm chặt và mối hàn chắc chắn.
• Kiểm tra vỏ cách điện của dây không bị hở hoặc sờn rách.
• Xác nhận lại từng mối nối theo sơ đồ đã vẽ để tránh nhầm lẫn.
• Sử dụng dây rút hoặc kẹp để cố định dây điện, tránh chúng bị rung lắc hoặc cọ xát gây hư hỏng.

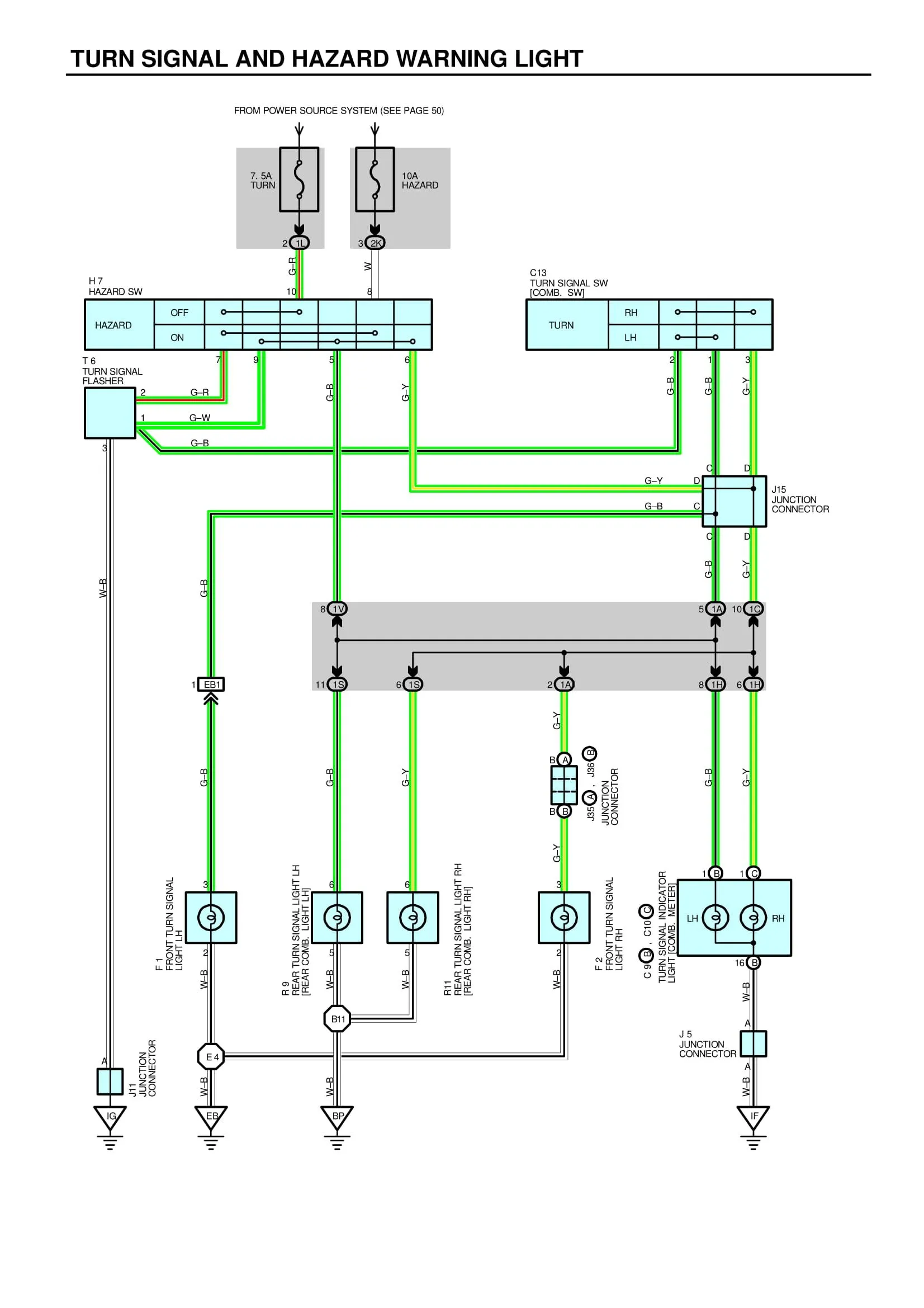

Nguyên bản mạch điện signal và công tắc hazard rời trên xe Camry 1999, việc này cung cấp cái nhìn về các hệ thống điện khác cần được cân nhắc khi thực hiện cách đấu tiết chế ngoài máy phát.

Bước 6: Kiểm Tra Hoạt Động Của Hệ Thống

Khi đã hoàn thành đấu nối và kiểm tra trực quan:

1. Nối lại ắc quy: Nối cực dương (+) trước, sau đó nối cực âm (-).
2. Khởi động động cơ: Quan sát đèn báo sạc trên táp lô. Đèn phải sáng khi chìa khóa ở vị trí ON (chưa nổ máy) và tắt khi động cơ đã nổ và máy phát bắt đầu sạc.
3. Đo điện áp sạc: Sử dụng đồng hồ VOM đo điện áp giữa hai cực ắc quy khi động cơ đang chạy. Điện áp phải nằm trong khoảng 13.8V đến 14.8V. Tăng tốc độ động cơ để kiểm tra xem điện áp có ổn định hay không.
4. Kiểm tra dòng điện sạc (nếu có ampe kìm): Đo dòng điện chạy vào ắc quy. Giá trị này sẽ giảm dần khi ắc quy đầy.

Nếu điện áp không ổn định hoặc đèn báo sạc không hoạt động đúng, hãy tắt máy và kiểm tra lại toàn bộ quy trình.

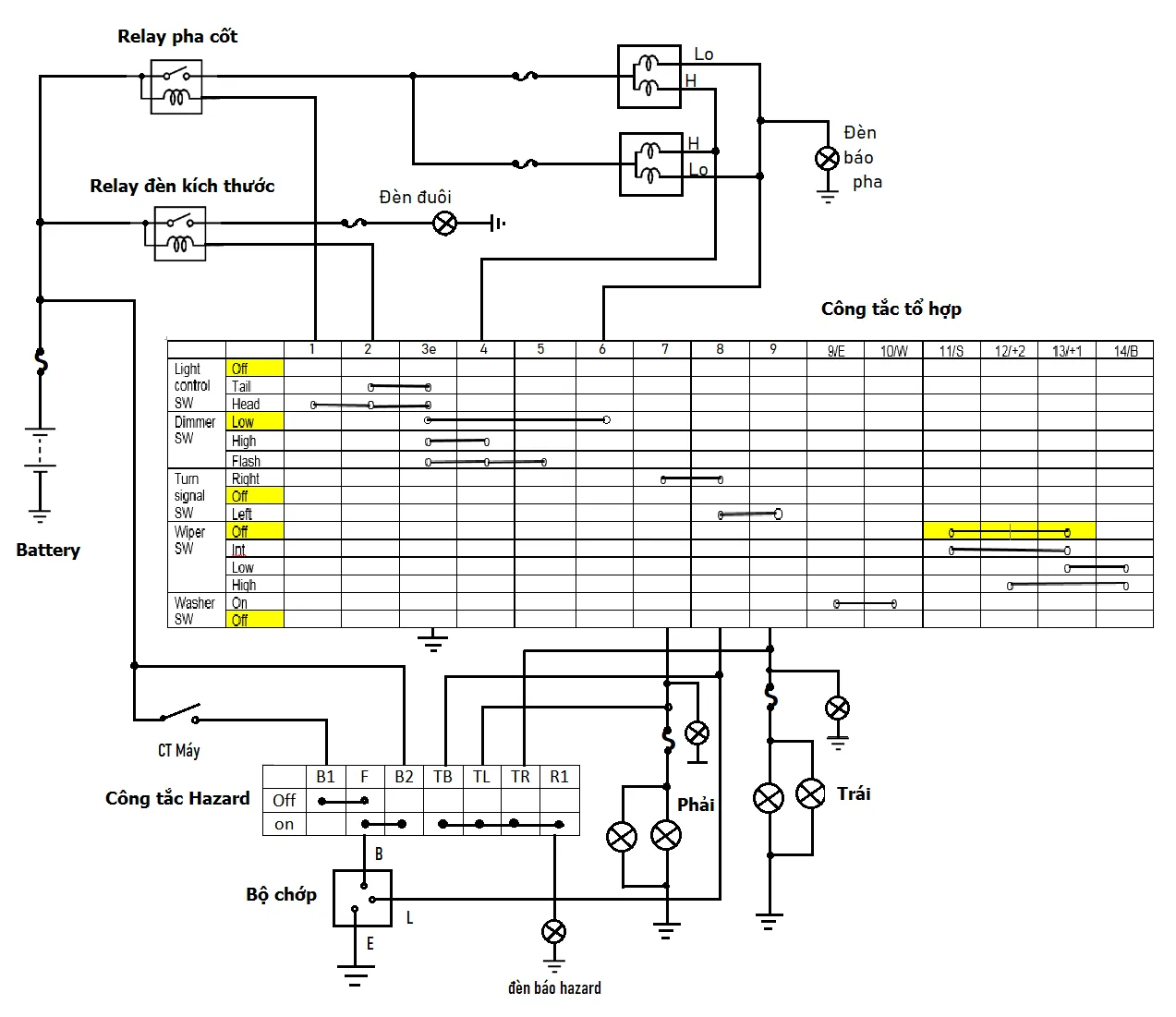

Sơ đồ đấu dây công tắc Camry 1999 kiểu dương chờ, đây là một dạng đấu mạch mà thợ điện ô tô cần hiểu rõ khi thực hiện cách đấu tiết chế ngoài máy phát.

Những Lưu Ý Quan Trọng Khi Đấu Nối Tiết Chế

Để đảm bảo quá trình đấu tiết chế ngoài máy phát diễn ra thành công và an toàn, có một số lưu ý quan trọng mà thợ điện ô tô cần đặc biệt ghi nhớ. Những điểm này không chỉ giúp tối ưu hóa hiệu suất mà còn kéo dài tuổi thọ của hệ thống.

An Toàn Điện Là Trên Hết

Luôn tuân thủ nguyên tắc an toàn điện đã nêu. Việc ngắt kết nối ắc quy trước khi làm việc là bắt buộc. Tránh chạm tay trần vào các mối nối điện đang có điện. Sử dụng các dụng cụ cách điện phù hợp để giảm thiểu mọi rủi ro.

Kiểm tra kỹ các mối nối sau khi hoàn thành. Đảm bảo không có dây nào bị hở hoặc có khả năng chạm vào kim loại của khung xe. Mối nối phải được cách điện hoàn toàn, chắc chắn và bền vững trước rung động của xe.

Kiểm Tra Điện Áp và Dòng Điện Kỹ Lưỡng

Sau khi đấu nối, việc kiểm tra điện áp và dòng điện sạc bằng đồng hồ VOM là bước không thể thiếu. Điện áp sạc lý tưởng nằm trong khoảng 13.8V – 14.8V. Nếu điện áp quá thấp, ắc quy sẽ không được sạc đầy. Nếu quá cao, ắc quy sẽ bị quá tải và có thể hư hỏng.

Đối với dòng điện, hãy quan sát giá trị khi khởi động xe và khi ắc quy đã sạc đầy. Dòng điện sạc ban đầu sẽ cao, sau đó giảm dần. Nếu dòng điện vẫn cao liên tục, có thể ắc quy đang có vấn đề hoặc tiết chế chưa điều chỉnh đúng.

Tránh Ngắn Mạch và Chạm Chập

Ngắn mạch là nguyên nhân chính gây cháy nổ và hư hỏng thiết bị điện. Đảm bảo mọi dây dẫn đều được bọc cách điện hoàn hảo. Đặc biệt lưu ý các điểm đấu nối, nơi dây điện thường bị tuốt vỏ.

Sử dụng cầu chì bảo vệ cho các mạch điều khiển (chân IG, L) để ngăn ngừa hư hại khi có sự cố. Cầu chì sẽ tự động ngắt mạch khi dòng điện vượt quá giới hạn an toàn, bảo vệ tiết chế và các linh kiện khác.

Chất Lượng Dây Dẫn và Mối Nối

Sử dụng dây điện có tiết diện phù hợp với dòng điện chạy qua. Dây quá nhỏ sẽ gây nóng, tăng điện trở và giảm hiệu suất. Dây quá lớn thì cồng kềnh, khó lắp đặt. Tham khảo tiêu chuẩn của nhà sản xuất hoặc bảng tra cứu tiết diện dây.

Các mối nối phải chắc chắn, không bị lỏng lẻo. Sử dụng đầu cốt chất lượng cao và kìm bấm chuyên dụng. Sau khi bấm, có thể hàn thêm để tăng độ bền, sau đó dùng ống co nhiệt để cách điện hoàn toàn. Một mối nối lỏng lẻo sẽ tạo ra điện trở cao, gây sụt áp và nóng cục bộ.

Tương Thích Giữa Tiết Chế và Máy Phát

Không phải tiết chế nào cũng tương thích với mọi loại máy phát. Cần đảm bảo tiết chế bạn chọn phù hợp với loại máy phát đang sử dụng (ví dụ: máy phát có chân kích từ được nối dương hay nối âm).

Tham khảo thông số kỹ thuật của cả máy phát và tiết chế. Sự không tương thích có thể dẫn đến hoạt động không ổn định, sạc sai điện áp hoặc thậm chí là hư hỏng vĩnh viễn cả hai bộ phận. Kiểm tra kỹ thông số kỹ thuật, bao gồm điện áp danh định và công suất tối đa.

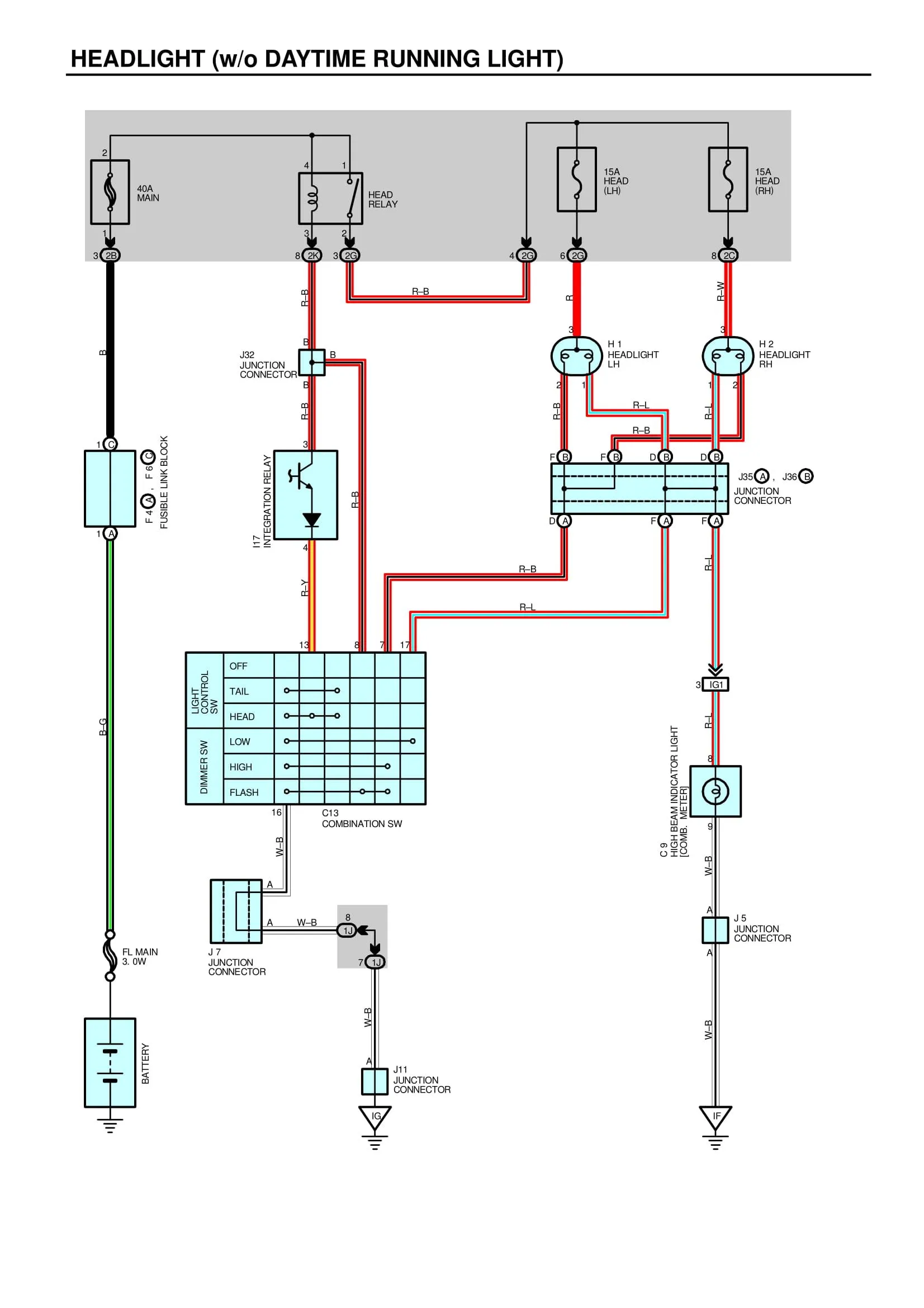

Nguyên bản mạch điện chiếu sáng đấu kiểu dương sẵn trên Camry 1999, đây là một ví dụ thực tế về cách bố trí dây điện trên ô tô, tương tự như các đường dây khi thực hiện cách đấu tiết chế ngoài máy phát.

Khắc Phục Sự Cố Thường Gặp Sau Khi Đấu Nối Tiết Chế

Sau khi hoàn tất quá trình đấu tiết chế ngoài máy phát, đôi khi bạn có thể gặp phải một số sự cố. Việc hiểu rõ nguyên nhân và cách khắc phục sẽ giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

Điện Áp Không Ổn Định

Nếu điện áp sạc đo được tại ắc quy không ổn định, hoặc quá cao/quá thấp, hãy kiểm tra các điểm sau:

• Mối nối dây: Kiểm tra lại tất cả các mối nối dây đến tiết chế và máy phát. Một mối nối lỏng lẻo hoặc bị oxy hóa có thể gây sụt áp hoặc điện trở cao, ảnh hưởng đến hoạt động của tiết chế.
• Chân S (Sense): Đảm bảo chân S được nối trực tiếp và chắc chắn với cực dương ắc quy. Nếu dây này bị đứt hoặc có điện trở cao, tiết chế sẽ không nhận được thông tin điện áp chính xác.
• Tiết chế bị lỗi: Nếu các mối nối đều tốt, có thể tiết chế mới bị lỗi. Thử thay thế bằng một tiết chế khác đã được kiểm tra.
• Máy phát có vấn đề: Có thể cuộn rotor, stator hoặc bộ chỉnh lưu của máy phát đang có vấn đề. Cần kiểm tra kỹ từng bộ phận của máy phát.

Đèn Báo Sạc Vẫn Sáng Hoặc Không Sáng

• Đèn báo sạc vẫn sáng khi động cơ đang chạy:
  • Máy phát không sạc: Kiểm tra điện áp đầu ra máy phát. Nếu thấp, máy phát hoặc tiết chế đang có vấn đề.
  • Dây nối chân L bị đứt hoặc chạm mát: Kiểm tra thông mạch của dây L và đảm bảo nó không chạm vào vỏ xe.
  • Tiết chế bị lỗi: Một số lỗi bên trong tiết chế có thể khiến đèn báo sạc không tắt.
• Đèn báo sạc không sáng khi chìa khóa ON (chưa nổ máy):
  • Bóng đèn báo sạc bị cháy: Kiểm tra bóng đèn.
  • Dây nối chân L bị đứt hoặc không có nguồn dương sau công tắc máy tới đèn.
  • Chân L trên tiết chế bị lỗi: Tiết chế không cấp mát cho đèn.

Ắc Quy Không Được Sạc

Nếu ắc quy không được sạc sau khi đấu tiết chế ngoài máy phát, hãy thực hiện các bước kiểm tra sau:

• Kiểm tra dây B+: Đảm bảo dây B+ từ máy phát hoặc tiết chế đến ắc quy không bị đứt, mối nối chắc chắn và không có điện trở cao. Đây là đường dẫn chính của dòng điện sạc.
• Kiểm tra dây mát: Đảm bảo tất cả các điểm nối mát (của máy phát, tiết chế, ắc quy) đều tốt, không bị ăn mòn hoặc lỏng lẻo.
• Máy phát không hoạt động: Kiểm tra máy phát điện xem có tạo ra điện áp không. Có thể cuộn kích từ không được cấp điện, hoặc bộ chỉnh lưu, cuộn stator bị hỏng.
• Tiết chế không điều khiển được dòng kích từ: Tiết chế có thể bị lỗi không thể điều khiển dòng điện đến cuộn kích từ (chân F), khiến máy phát không tạo ra từ trường.
• Ắc quy bị hỏng: Đôi khi, vấn đề không nằm ở hệ thống sạc mà ở chính ắc quy. Kiểm tra tình trạng ắc quy bằng cách đo điện áp không tải và kiểm tra dung lượng.

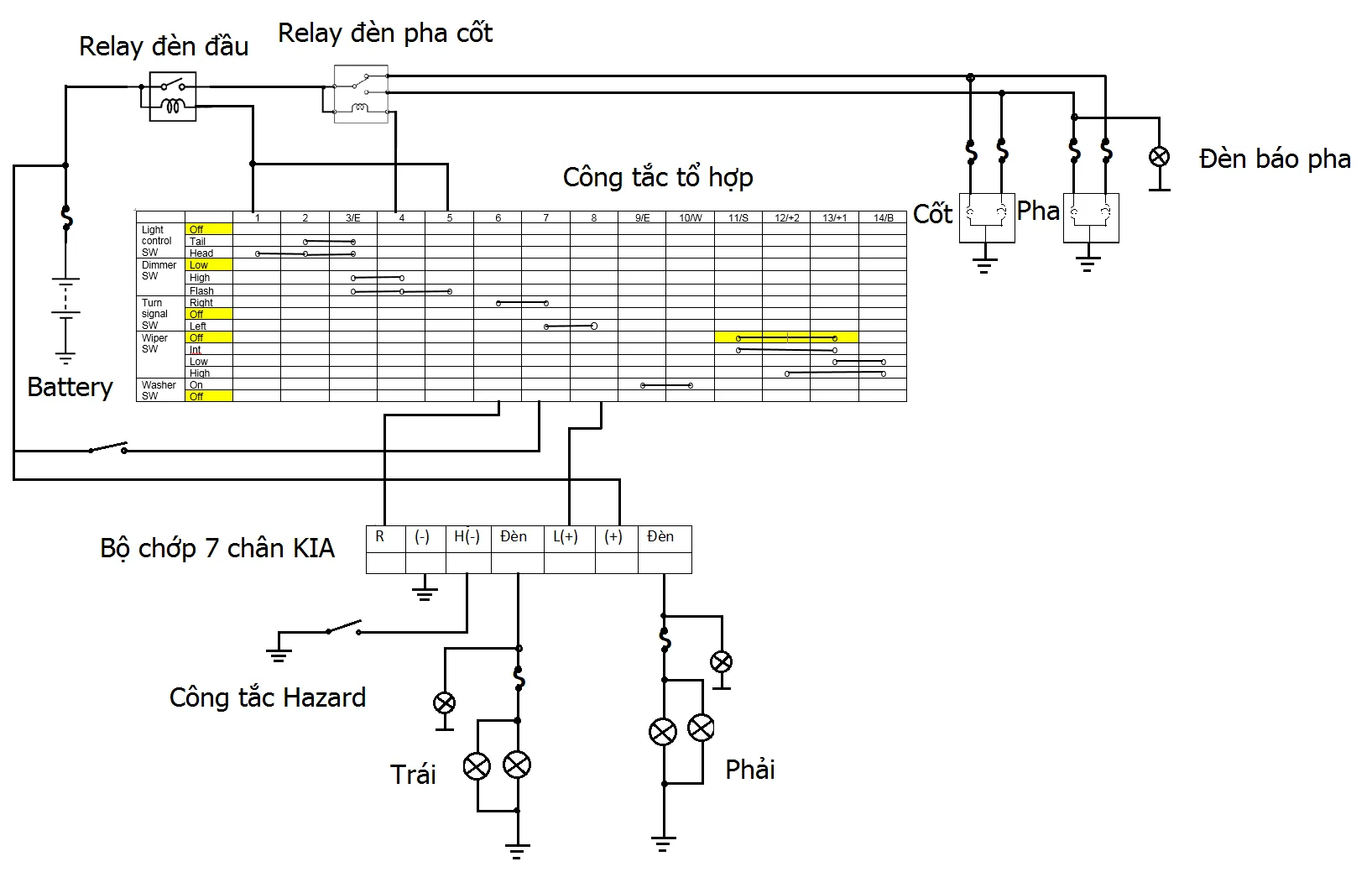

Sơ đồ đấu dây công tắc Camry 1999 sử dụng bộ chớp 7 chân, một ví dụ về phức tạp của hệ thống điện, đòi hỏi sự cẩn trọng tương tự khi thực hiện cách đấu tiết chế ngoài máy phát.

Kết Luận Cuối Cùng

Nắm vững cách đấu tiết chế ngoài máy phát không chỉ giúp duy trì hiệu suất ổn định của hệ thống sạc mà còn kéo dài tuổi thọ ắc quy và các linh kiện điện tử trên xe. Qua các bước hướng dẫn chi tiết từ chuẩn bị dụng cụ, hiểu sơ đồ đấu dây đến quy trình lắp đặt và kiểm tra, người thợ có thể tự tin thực hiện công việc này một cách an toàn và hiệu quả. Việc áp dụng đúng kỹ thuật và chú ý đến từng chi tiết nhỏ sẽ đảm bảo máy phát điện hoạt động tối ưu, mang lại sự yên tâm trên mọi hành trình.
