Sự phát triển vượt bậc của công nghệ in 3D đã mở ra vô vàn khả năng mới trong nhiều lĩnh vực, từ sản xuất công nghiệp đến ứng dụng cá nhân. Việc tự tay chế tạo một chiếc máy in 3D không chỉ giúp bạn tiết kiệm chi phí mà còn mang lại kiến thức sâu sắc về công nghệ in 3D FDM, cơ khí và điện tử. Bài viết này sẽ cung cấp một cái nhìn toàn diện về cách chế tạo máy in 3d, từ các thành phần cơ bản đến quy trình lắp ráp và vận hành. Bạn sẽ khám phá những linh kiện máy in 3D cần thiết, cách thiết lập phần mềm điều khiển, và các bước kỹ thuật lắp ráp để biến ý tưởng thành hiện thực, mang đến trải nghiệm học hỏi đầy giá trị.
Tổng Quan Về Máy In 3D Tự Chế Và Lợi Ích
Sự hấp dẫn của việc tự chế tạo máy in 3D nằm ở khả năng tùy biến cao và sự hiểu biết sâu sắc về công nghệ. Người dùng có thể điều chỉnh cấu hình theo nhu cầu riêng, thử nghiệm các vật liệu và phương pháp in khác nhau. Đây là một hành trình học hỏi thú vị về cơ khí, điện tử và lập trình.
Những lợi ích khi tự lắp ráp máy in 3D rất rõ ràng. Nó không chỉ giúp tiết kiệm chi phí đáng kể so với việc mua một máy in 3D thương mại. Đồng thời, quá trình này nâng cao kỹ năng thực tiễn và sự tự tin trong việc giải quyết vấn đề kỹ thuật.
Các loại máy in 3D phổ biến cho người tự chế chủ yếu dựa trên công nghệ FDM (Fused Deposition Modeling). Nguyên lý hoạt động của FDM là nung chảy và đùn sợi nhựa ra từng lớp để tạo thành mô hình 3D. Đây là công nghệ dễ tiếp cận và phổ biến nhất cho các dự án DIY.
Các Thành Phần Cấu Tạo Chính Của Máy In 3D Tự Chế
Để hiểu rõ cách chế tạo máy in 3d, việc nắm vững các thành phần cấu tạo là điều kiện tiên quyết. Mỗi bộ phận đóng một vai trò quan trọng trong việc đảm bảo máy hoạt động ổn định và chính xác. Các chi tiết này cần được lựa chọn cẩn thận để đạt hiệu suất mong muốn.
Hệ Khung Đỡ: Nền Tảng Vững Chắc
Khung máy là “bộ xương” của máy in 3D, quyết định độ ổn định và chính xác của toàn bộ hệ thống. Các vật liệu phổ biến bao gồm gỗ ép, mica, nhôm định hình và thép không gỉ. Một khung máy vững chắc giúp giảm rung động, từ đó cải thiện chất lượng bản in.
Khớp nối là những bộ phận liên kết giữa các thanh khung cơ khí. Chúng thường được làm bằng kim loại như nhôm, thép hoặc nhựa ABS cường lực. Khớp nối chất lượng cao đảm bảo các bộ phận được giữ chắc chắn, không bị lỏng lẻo trong quá trình hoạt động.
Hệ khung đỡ của máy in 3D tự chế với các khớp nối chắc chắn
Hệ Truyền Động: Đảm Bảo Chuyển Động Chính Xác
Hệ truyền động chịu trách nhiệm di chuyển đầu in và bàn in theo các trục X, Y, Z. Các thanh dẫn hướng chuyển động X, Y, Z bao gồm thanh trượt-bạc trượt hoặc trục vít me-đai ốc. Chúng phải được lắp đặt thẳng hàng và trơn tru để đảm bảo độ chính xác.
Dây đai răng (curoa) là thành phần quan trọng để truyền cơ năng từ động cơ sang các cơ cấu chuyển động khác. Dây đai phải được căng vừa phải, không quá chùng cũng không quá căng, để tránh trượt hoặc gây ma sát quá mức.
Động cơ bước (Stepper motor) là trái tim của hệ truyền động. Chúng cung cấp chuyển động quay chính xác cao, có thể điều khiển từng bước nhỏ. Điều này là yếu tố then chốt để máy in 3D có thể tạo ra các lớp in với độ phân giải cao.

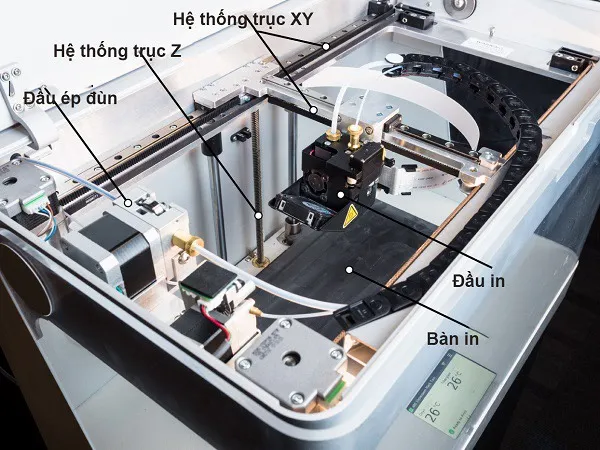

Hệ truyền động của máy in 3D với động cơ bước và dây curoa
Bộ Đùn Nhựa (Extruder): Xử Lý Vật Liệu In
Bộ đùn nhựa có nhiệm vụ kéo sợi nhựa, nung chảy và đùn ra qua đầu phun. Đây là một trong những thành phần phức tạp nhất khi tìm hiểu cách chế tạo máy in 3d. Việc lựa chọn bộ đùn phù hợp ảnh hưởng trực tiếp đến chất lượng in.
Đầu phun nhựa (Hotend) thường được bán theo bộ và có nhiều loại như JHead hoặc Buda Nozzle. Đầu JHead thường có giá thành rẻ hơn nhưng độ bền và ổn định không cao bằng Buda Nozzle. Chức năng chính của đầu phun là nung chảy sợi nhựa đến nhiệt độ cần thiết.
Cơ cấu kéo sợi nhựa (Coldend) thường bao gồm hai bánh răng được in từ máy in 3D. Chúng dùng để truyền động và kéo sợi nhựa in (ABS, PLA) xuống đầu phun. Tùy thuộc vào loại đầu phun, bạn cần chọn đường kính sợi nhựa in 3D là 1.75mm hoặc 3mm.

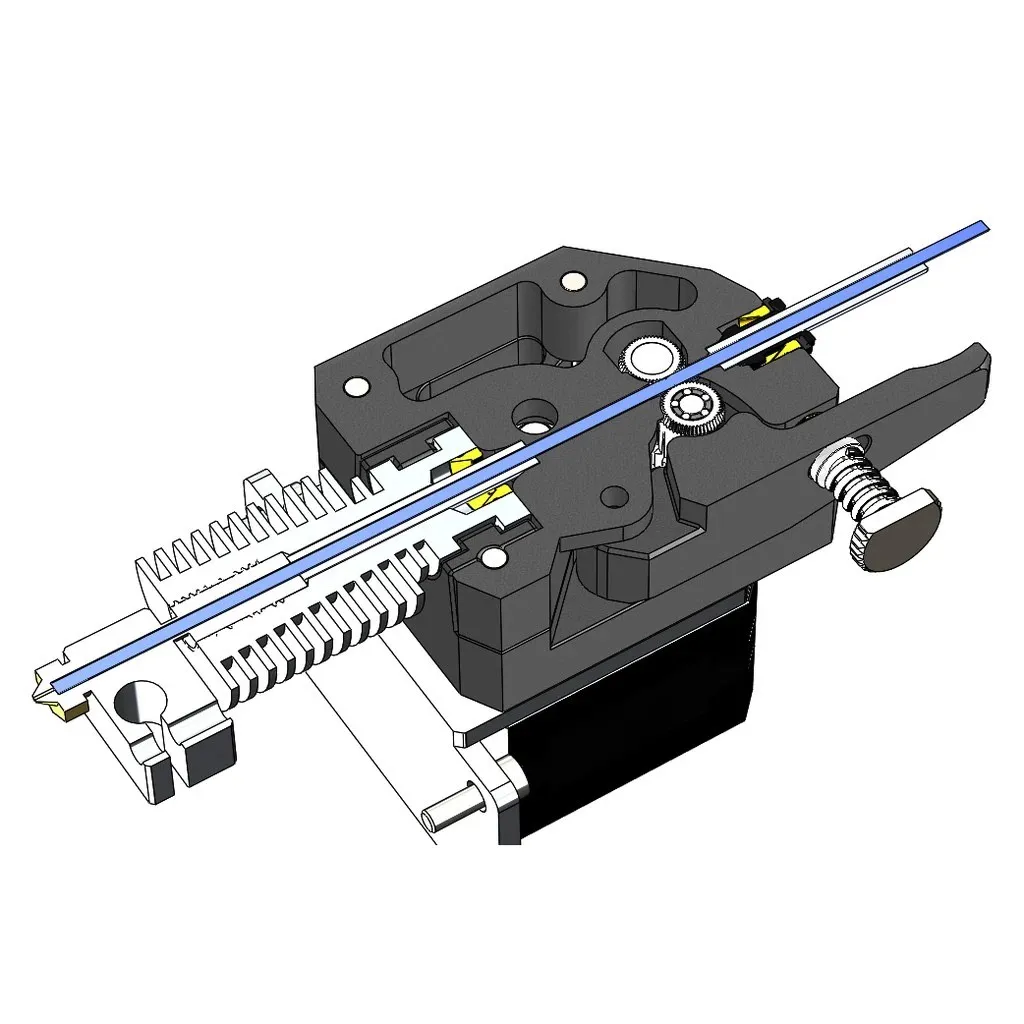

Bộ đùn nhựa của máy in 3D với cơ cấu kéo sợi và đầu phun
Bàn In (Build Plate): Nền Tảng Cho Mô Hình
Bàn in, hay còn gọi là bệ đỡ mô hình, là nơi mô hình 3D được hình thành. Nó phải đảm bảo độ bằng phẳng tuyệt đối để lớp in đầu tiên bám dính tốt. Bề mặt bàn in cần có độ “ma sát” nhất định để mô hình không bị xê dịch trong quá trình tạo mẫu.
Người dùng có thể tự chế bàn in theo ý thích hoặc mua các bộ kit sẵn có. Cần chú ý đến cơ cấu giảm sốc để giảm thiểu tác động từ chuyển động của máy. Các vật liệu phổ biến cho bàn in bao gồm kính, nhôm hoặc tấm PEI.
Bàn in của máy in 3D, nơi các mô hình 3D được tạo ra
Bộ Kit Điều Khiển (Electronics): Trung Tâm Xử Lý
Bộ kit điều khiển là “bộ não” của máy in 3D, chịu trách nhiệm xử lý các lệnh và điều khiển mọi hoạt động. Đối với những người không có nhiều kiến thức về điện tử, việc sử dụng bộ bo mạch Ramps 1.4 kết hợp Arduino Mega 2560 là lựa chọn phổ biến.
Phiên bản Ramps 1.4 bao gồm mạch Ramps, Arduino Mega 2560 và các mạch kết nối Stepper motor. Hệ thống này cho phép điều khiển chính xác các động cơ bước, nhiệt độ đầu phun và bàn in. Việc kết nối các dây dẫn phải tuân thủ đúng sơ đồ mạch điện.
Bộ kit điều khiển Ramps 1.4 và Arduino Mega 2560
Quy Trình Lắp Ráp Máy In 3D Tự Chế Chi Tiết
Việc lắp ráp một chiếc máy in 3D đòi hỏi sự tỉ mỉ và cẩn trọng qua từng bước. Quy trình này là cốt lõi để biết cách chế tạo máy in 3d thành công. Hãy đảm bảo tuân thủ các hướng dẫn để tránh sai sót.
Chuẩn Bị Linh Kiện Và Công Cụ Cần Thiết
Trước khi bắt đầu, hãy chuẩn bị đầy đủ linh kiện và các công cụ cơ bản như tua vít, kìm, mỏ hàn, đồng hồ vạn năng. Kiểm tra tất cả các linh kiện đã mua, đảm bảo chúng đầy đủ và không bị hư hại. Việc này giúp tiết kiệm thời gian và tránh gián đoạn trong quá trình lắp ráp.
Lắp Đặt Hệ Khung Và Khớp Nối
Bắt đầu bằng việc lắp ráp các thanh khung để tạo thành cấu trúc cơ bản của máy. Sử dụng khớp nối để cố định các bộ phận lại với nhau. Đảm bảo rằng tất cả các góc đều vuông vắn và khung máy được cân bằng. Độ chính xác của bước này ảnh hưởng đến sự ổn định của máy.
Lắp Ráp Hệ Truyền Động Và Động Cơ
Sau khi khung đã vững chắc, tiến hành gắn các thanh dẫn hướng cho trục X, Y, Z vào khung. Tiếp theo, lắp đặt các động cơ bước và căng dây curoa đúng mức. Kiểm tra chuyển động cơ học ban đầu bằng tay để đảm bảo các trục di chuyển trơn tru và không bị kẹt.
Cài Đặt Bộ Đùn Nhựa Và Đầu Phun
Lắp đầu phun (hotend) vào bộ đùn nhựa (extruder). Gắn cơ cấu kéo sợi nhựa (coldend) sao cho nó có thể kéo sợi nhựa một cách hiệu quả. Đảm bảo rằng không có vật cản nào có thể gây kẹt sợi nhựa trong quá trình hoạt động.
Hoàn Thiện Bàn In Và Căn Chỉnh
Gắn bàn in lên hệ thống trục Z. Đây là một bước cực kỳ quan trọng đòi hỏi sự chính xác cao. Hướng dẫn căn chỉnh độ bằng phẳng của bàn in (bed leveling) để đảm bảo lớp in đầu tiên bám dính đều. Một bàn in phẳng là yếu tố quyết định chất lượng bản in.
Kết Nối Hệ Thống Điện Tử Và Dây Dẫn
Tiến hành nối các động cơ, cảm biến, đầu phun và bàn nhiệt vào bo mạch Ramps 1.4. Đảm bảo tuân thủ chính xác sơ đồ mạch điện để tránh gây hư hỏng linh kiện hoặc chập mạch. Việc này yêu cầu sự cẩn trọng và kiến thức cơ bản về điện tử.
Thiết Lập Phần Mềm Và Vận Hành Máy In 3D
Sau khi hoàn tất việc lắp ráp phần cứng, bước tiếp theo trong cách chế tạo máy in 3d là thiết lập phần mềm. Đây là giai đoạn quan trọng để “thổi hồn” vào chiếc máy của bạn, giúp nó có thể hoạt động theo ý muốn.
Nạp Firmware Cho Bo Mạch Điều Khiển
Firmware là mã nguồn điều khiển phần cứng của máy in 3D. Đối với máy in tự chế dựa trên nền tảng mã nguồn mở Reprap, Marlin Firmware là lựa chọn phổ biến và dễ sử dụng. Bạn cần tải về, cấu hình các thông số phù hợp với phần cứng của mình. Sau đó, nạp firmware vào bo mạch Arduino Mega 2560 thông qua phần mềm Arduino IDE.
Lập Trình Tạo Mẫu Và Điều Khiển
Máy in 3D không thể trực tiếp “hiểu” mô hình thiết kế 3D. Thay vào đó, nó cần mã lệnh Gcode để thực hiện nhiệm vụ đùn nhựa theo từng lớp tương ứng với mô hình. Phần mềm Slicer có vai trò chuyển đổi mô hình thiết kế 3D (định dạng STL, OBJ hoặc X3g) thành mã Gcode.
Các phần mềm Slicer miễn phí thường được sử dụng như Cura, Repetier-Host, Kisslicer. Các phần mềm này cho phép bạn thiết lập các thông số in quan trọng như nhiệt độ đầu phun, nhiệt độ bàn in, tốc độ in và độ phân giải in 3D. Việc cài đặt thông số tối ưu sẽ ảnh hưởng trực tiếp đến chất lượng và thời gian in.
Bảo Trì Và Khắc Phục Sự Cố Thường Gặp
Để máy in 3D tự chế hoạt động bền bỉ và hiệu quả, việc bảo trì định kỳ và khả năng khắc phục sự cố là rất cần thiết. Những kỹ năng này là một phần quan trọng của cách chế tạo máy in 3d và duy trì hoạt động của nó.
Bảo Trì Định Kỳ Cho Máy In 3D Tự Chế
Thực hiện việc làm sạch đầu phun thường xuyên để tránh tắc nghẽn. Bôi trơn các thanh dẫn hướng và trục vít me để đảm bảo chuyển động trơn tru. Kiểm tra độ căng của dây curoa và siết chặt các khớp nối định kỳ để duy trì độ chính xác. Vệ sinh bàn in sau mỗi lần sử dụng cũng giúp tăng tuổi thọ và độ bám dính.
Các Lỗi Thường Gặp Và Cách Khắc Phục
Một số lỗi phổ biến bao gồm mô hình không bám dính vào bàn in, đầu phun bị tắc nghẽn (clogging), hoặc các lớp in bị lệch (layer shifting). Đối với lỗi không bám dính, hãy kiểm tra lại nhiệt độ bàn in và độ bằng phẳng. Lỗi tắc nghẽn có thể do nhiệt độ quá thấp hoặc tạp chất trong sợi nhựa. Lớp in bị lệch thường do dây curoa bị chùng hoặc động cơ bỏ bước.
Mua Máy In 3D Sẵn Hay Tự Chế: Lựa Chọn Thông Minh
Quyết định giữa việc tự cách chế tạo máy in 3d và mua một chiếc máy sẵn có phụ thuộc vào nhiều yếu tố. Cả hai lựa chọn đều có ưu và nhược điểm riêng, phù hợp với các nhu cầu khác nhau. Việc cân nhắc kỹ lưỡng sẽ giúp bạn đưa ra quyết định tối ưu.
Ưu Điểm Của Máy In 3D Thương Mại
Máy in 3D thương mại thường mang lại sự ổn định cao, được bảo hành và hỗ trợ kỹ thuật từ nhà sản xuất. Chúng tiết kiệm thời gian lắp ráp và thường dễ sử dụng hơn cho người mới bắt đầu. Đặc biệt, các máy in 3D thương mại thường được lắp ráp với linh kiện cơ khí chính xác và khung máy vững chắc. Điều này đảm bảo hiệu suất cao, độ bền lâu dài và chất lượng bản in đáng tin cậy.
Khi Nào Tự Chế Là Lựa Chọn Tối Ưu
Việc tự chế tạo máy in 3D là lựa chọn tối ưu khi bạn muốn học hỏi sâu về công nghệ. Nó phù hợp với những người có ngân sách hạn chế và đam mê kỹ thuật cơ khí, điện tử. Quá trình này mang lại trải nghiệm độc đáo và khả năng tùy chỉnh máy theo ý muốn, từ đó hiểu rõ hơn về cách thức hoạt động của từng bộ phận.

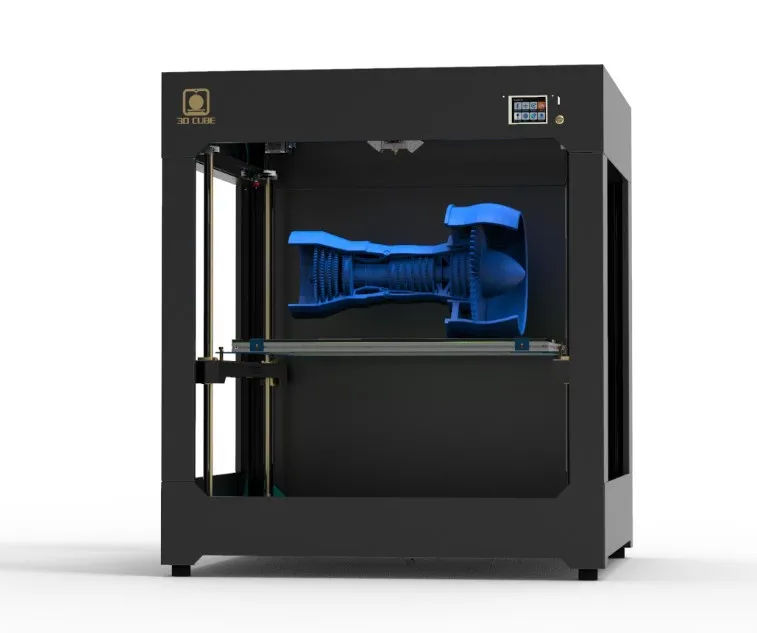

Máy in 3D thương mại từ đơn vị uy tín
Nếu quyết định mua máy in 3D, việc tìm kiếm một nhà cung cấp uy tín là rất quan trọng. Một nhà cung cấp chất lượng sẽ đảm bảo bạn nhận được sản phẩm tốt với dịch vụ hậu mãi chu đáo. Điều này đặc biệt đúng với các sản phẩm đòi hỏi sự chính xác cơ khí cao.
Máy in 3D của một thương hiệu nổi tiếng
Qua bài viết này, bạn đã có một cái nhìn toàn diện về cách chế tạo máy in 3d, từ các linh kiện cơ bản, quy trình lắp ráp đến việc thiết lập phần mềm và bảo trì. Dù lựa chọn tự lắp ráp hay mua máy in sẵn, điều quan trọng là bạn đã trang bị cho mình những kiến thức cần thiết để khám phá thế giới in 3D đầy tiềm năng. Việc tự tay xây dựng một thiết bị công nghệ là một hành trình thú vị, giúp bạn phát triển nhiều kỹ năng giá trị.
