CÁCH CHẾ TẠO MÁY ÉP THỦY LỰC: HƯỚNG DẪN CHI TIẾT CHO XƯỞNG CƠ KHÍ

Việc tự cách chế tạo máy ép thủy lực không chỉ giúp tiết kiệm chi phí mà còn mang lại sự linh hoạt trong việc tùy chỉnh theo nhu cầu sử dụng cụ thể, đặc biệt với các xưởng cơ khí hoặc cá nhân có kiến thức về kỹ thuật. Máy ép thủy lực là một công cụ mạnh mẽ, ứng dụng rộng rãi từ ép phế liệu, uốn kim loại, đến lắp ráp chi tiết, đòi hỏi sự hiểu biết sâu sắc về nguyên lý hoạt động và cấu trúc cơ bản. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từng bước để bạn có thể tự tay xây dựng một chiếc máy ép thủy lực mạnh mẽ, đáng tin cậy.

TÌM HIỂU CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA MÁY ÉP THỦY LỰC

Để tự chế máy ép thủy lực đạt hiệu quả cao và hoạt động bền bỉ, việc nắm vững cấu tạo và nguyên lý vận hành của nó là điều kiện tiên quyết. Một hệ thống thủy lực cơ bản gồm nhiều bộ phận phối hợp chặt chẽ, tạo nên lực ép lớn từ những lực tác động nhỏ hơn. Sự hiểu biết này giúp bạn lựa chọn đúng vật liệu, thiết kế hợp lý và khắc phục sự cố hiệu quả.

CÁC BỘ PHẬN CHÍNH CỦA MÁY ÉP THỦY LỰC TỰ CHẾ

Một máy ép thủy lực hoàn chỉnh được cấu thành từ ba hệ thống chính: hệ thống khung cơ khí, hệ thống thủy lực, và hệ thống điều khiển. Mỗi hệ thống bao gồm nhiều bộ phận nhỏ nhưng có vai trò quan trọng trong việc vận hành máy. Để đảm bảo máy ép thủy lực tự chế hoạt động tối ưu, bạn cần chuẩn bị đầy đủ các thành phần sau:

Xi lanh thủy lực là bộ phận tạo ra lực ép chính, chuyển đổi áp suất chất lỏng thành lực cơ học. Việc chọn xi lanh cần dựa trên lực ép mong muốn và hành trình ép. Bơm thủy lực có nhiệm vụ cung cấp dầu thủy lực vào hệ thống, tạo ra áp suất cần thiết. Bơm có thể là loại bơm tay (thủ công) hoặc bơm điện, tùy thuộc vào quy mô và mức độ tự động hóa của máy.

Hệ thống sinh lực bao gồm động cơ điện (nếu dùng bơm điện) hoặc cơ cấu đòn bẩy (cho bơm tay), cung cấp năng lượng cho bơm hoạt động. Van điều khiển là các thiết bị quan trọng để kiểm soát hướng chảy, áp suất và lưu lượng của dầu thủy lực, đảm bảo hoạt động an toàn và chính xác. Bình chứa chất lỏng công tác (thùng dầu) dùng để chứa dầu thủy lực, giúp dầu ổn định nhiệt độ và lọc bỏ cặn bẩn. Cụm lọc dầu giữ vai trò loại bỏ các hạt bẩn trong dầu, bảo vệ các bộ phận khác khỏi mài mòn. Cuối cùng, ống dẫn dầu và phụ kiện kết nối các bộ phận lại với nhau, đảm bảo chất lỏng được truyền tải hiệu quả.

NGUYÊN LÝ HOẠT ĐỘNG CỦA MÁY ÉP THỦY LỰC

Máy ép thủy lực vận hành dựa trên nguyên lý Pascal, một định luật cơ bản trong thủy lực học. Nguyên lý này phát biểu rằng, khi tác động một áp suất lên một chất lỏng không nén được chứa trong một hệ thống kín, áp suất đó sẽ được truyền đi nguyên vẹn đến mọi điểm trong chất lỏng và lên thành bình chứa. Trong máy ép thủy lực, một lực nhỏ tác động lên xi lanh có diện tích nhỏ (gọi là piston bơm) sẽ tạo ra một áp suất.

Áp suất này sau đó được truyền qua dầu thủy lực đến xi lanh có diện tích lớn hơn (gọi là piston công tác). Do áp suất được truyền đi nguyên vẹn, lực tạo ra trên piston công tác sẽ lớn hơn rất nhiều so với lực ban đầu tác động, tỷ lệ thuận với tỷ lệ diện tích của hai piston. Đây chính là cơ chế tạo ra lực nén mạnh mẽ của máy ép thủy lực, giúp thực hiện các công việc nặng nhọc một cách dễ dàng. Hiểu rõ nguyên lý này là chìa khóa để thiết kế và tối ưu hóa hiệu suất máy ép tự chế.

Hình ảnh máy ép thủy lực được các hãng sản xuất chế tạo

CÁCH CHẾ TẠO MÁY ÉP THỦY LỰC ĐƠN GIẢN VỚI LỰC ÉP CAO

Tự chế tạo máy ép thủy lực tại nhà hoặc xưởng nhỏ là một dự án khả thi, giúp bạn sở hữu một công cụ hữu ích mà không cần đầu tư quá lớn vào thiết bị công nghiệp. Hướng dẫn dưới đây sẽ trình bày chi tiết các bước, tập trung vào việc tạo ra một chiếc máy ép có lực nén cao, lên tới 30 tấn, trên diện tích bề mặt ép khoảng 50cm2, phù hợp cho nhiều ứng dụng cơ khí.

CHUẨN BỊ VẬT TƯ VÀ DỤNG CỤ

Để bắt đầu quá trình thiết kế máy ép thủy lực và lắp ráp, việc chuẩn bị đầy đủ vật tư và dụng cụ là cực kỳ quan trọng. Các dụng cụ cơ khí chuyên dụng sẽ hỗ trợ bạn trong việc cắt, hàn, khoan, và gia công các chi tiết một cách chính xác. Những công cụ này đảm bảo chất lượng và độ bền của máy ép thành phẩm.

Các dụng cụ chính bạn cần có bao gồm: máy tiện để gia công các chi tiết tròn hoặc tạo ren; máy khoan để tạo lỗ trên các tấm kim loại và khung; máy hàn (hàn que, hàn MIG/MAG) để nối các cấu kiện khung và các bộ phận khác; máy mài để làm phẳng các mối hàn, loại bỏ ba via và chuẩn bị bề mặt. Ngoài ra, bạn cũng cần các dụng cụ đo lường như thước mét, thước kẹp, eke để đảm bảo độ chính xác kích thước. Vật liệu cần chuẩn bị bao gồm thép hình (chữ H, chữ I, vuông, chữ U) có độ dày và độ cứng cao, tấm thép chịu lực, kích thủy lực (hoặc xi lanh và bơm thủy lực riêng lẻ), lò xo hồi vị, bu lông, ốc vít, và dầu thủy lực.

CÁC BƯỚC LÀM MÁY ÉP THỦY LỰC TỰ CHẾ

Quy trình chế tạo máy ép thủy lực tự chế yêu cầu sự tỉ mỉ và chính xác trong từng công đoạn. Việc tuân thủ các bước dưới đây sẽ giúp bạn xây dựng một chiếc máy hoạt động ổn định và an toàn.

CHẾ TẠO KHUNG MÁY CHẮC CHẮN

Khung máy là xương sống của toàn bộ hệ thống, chịu trách nhiệm chính trong việc giữ vững các bộ phận và chịu toàn bộ lực ép tác động. Do đó, việc lựa chọn vật liệu và phương pháp chế tạo khung phải được ưu tiên hàng đầu. Bạn nên sử dụng thép hình có tiết diện lớn, độ dày cao, chẳng hạn như thép chữ H, chữ I hoặc ống thép vuông dày. Khung máy cần có khả năng chịu lực nén, lực uốn và lực cắt lớn mà không bị biến dạng.

Sau khi đã chuẩn bị vật liệu, bạn tiến hành cắt các thanh thép theo kích thước thiết kế để tạo thành một khung hình chữ nhật vững chắc. Phần chân đế của khung có thể dùng thép dày hơn để tăng cường độ ổn định, trong khi các thanh đứng và thanh ngang phía trên cũng phải đủ cứng cáp. Các mối hàn cần được thực hiện cẩn thận, đảm bảo độ ngấu sâu và chắc chắn. Sau khi hàn, hãy kiểm tra kỹ lưỡng toàn bộ khung để phát hiện và xử lý kịp thời các vết nứt hoặc mối hàn yếu, tránh rủi ro trong quá trình vận hành máy.

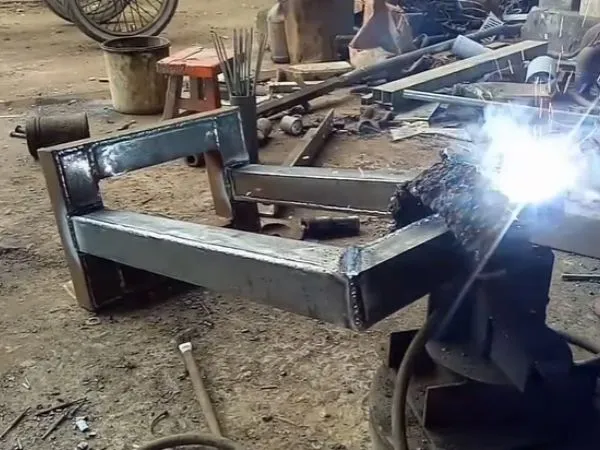

Hàn khung thật chắc chắn để máy chịu được lực ép lớn

THIẾT KẾ BỘ PHẬN NÉN VÀ ĐỆM

Bộ phận nén là nơi gắn đầu ép và đỡ kích thủy lực, đóng vai trò quan trọng trong việc truyền lực từ kích đến vật cần ép. Bạn sẽ cần chuẩn bị các tấm thép hoặc sắt mỏng hơn so với khung chính, sau đó ghép và hàn chúng lại thành một hình hộp hoặc cấu trúc tương tự. Cấu trúc này cần đủ vững chắc để đỡ kích thủy lực và chịu được lực phản hồi từ vật liệu khi ép.

Điều quan trọng là bộ phận này phải có khả năng di chuyển trượt lên xuống dọc theo khung máy để điều chỉnh hành trình ép. Do đó, khi cắt và lắp ráp các chi tiết, bạn không nên làm quá khít với khung. Thay vào đó, hãy để một khoảng hở vừa đủ để bộ phận nén có thể trượt tự do nhưng vẫn đảm bảo độ chắc chắn. Sau khi lắp đặt thử vào khung, bạn sẽ hàn thêm hai tấm thép mỏng vào mặt trong, sát cạnh khung, tạo thành các thanh dẫn hướng hoặc chốt giữ. Các tấm này sẽ giúp cố định bộ phận nén và đảm bảo nó di chuyển đúng hướng.

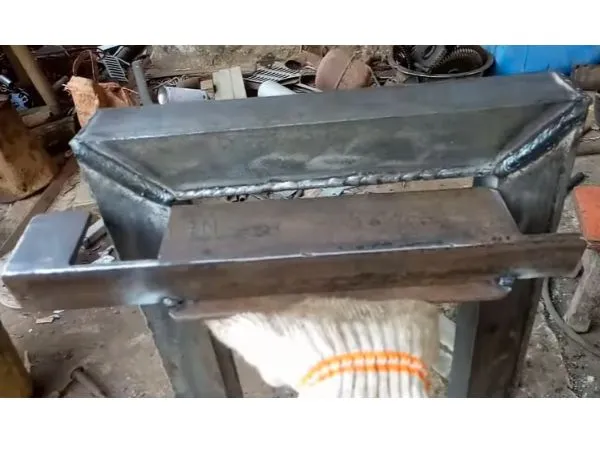

Hình ảnh hộp thép mẫu

Tiếp theo, bạn cần khoan các lỗ để bắt vít hoặc chốt trên hộp thép và trên các thanh dẫn hướng vừa hàn. Khoan hai lỗ đối xứng và cân bằng nhau trên hộp thép, sau đó khoan các lỗ tương ứng trên khung. Các lỗ này sẽ được dùng để bắt vít hoặc chốt cố định hộp thép ở các vị trí khác nhau, điều chỉnh khoảng cách làm việc của máy. Vặn chặt các bu lông và ốc vít để cố định hộp thép trên khung máy một cách chắc chắn.

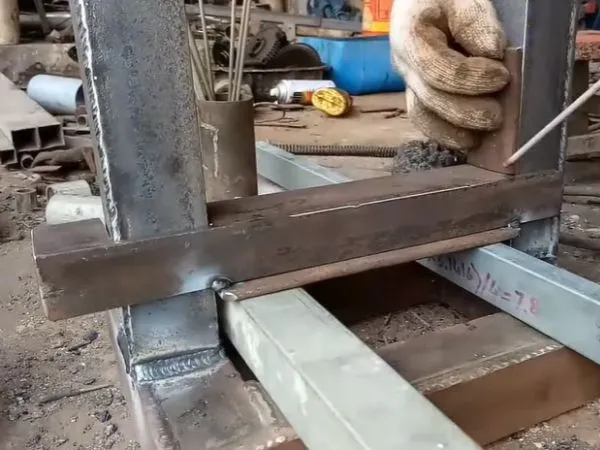

Hàn 2 tấm thép vào 2 bên sát mặt trong của khung máy

Để hoàn thiện bộ phận đệm, bạn sẽ lắp thêm một tấm thép mỏng vào mặt còn hở của hộp thép. Tấm này giúp tạo thành một khối hộp kín hơn, tăng cường độ cứng và khả năng chịu lực. Sau đó, sử dụng các bu lông và ốc vít để vặn chặt tấm thép này, đảm bảo toàn bộ hộp thép được cố định vững chắc trên khung máy, sẵn sàng cho các bước lắp ráp tiếp theo.

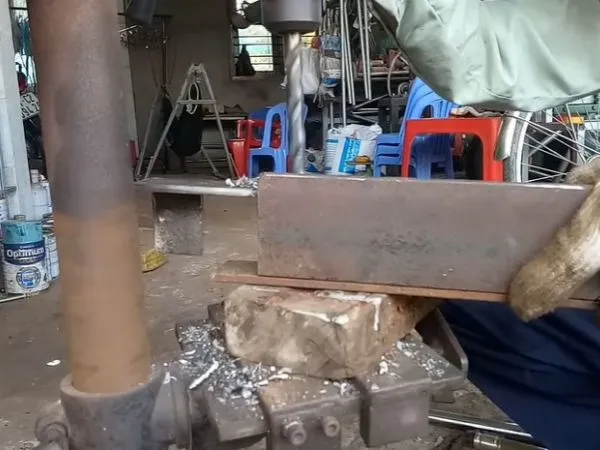

Khoan 2 lỗ bắt vít trên khung

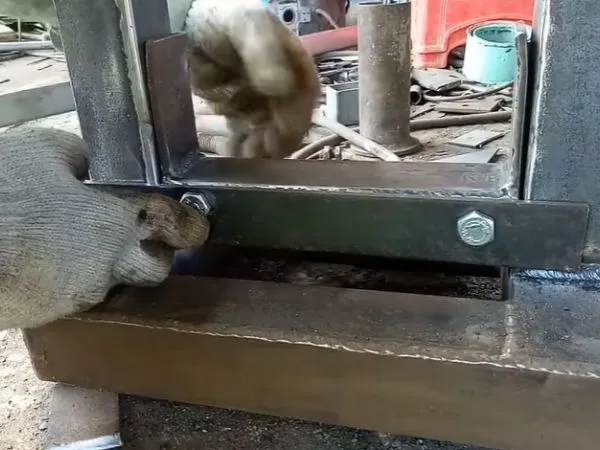

Lắp thêm một tấm thép mỏng bên mặt hộp còn hở và vặn chặt vít để cố định hộp trên khung

LẮP ĐẶT HỆ THỐNG LÒ XO HỒI VỊ

Sau khi hộp thép đã được cố định vững chắc trên khung máy, bước tiếp theo là lắp đặt hệ thống lò xo hồi vị. Lò xo này đóng vai trò quan trọng trong việc đưa phần đầu ép trở về vị trí ban đầu sau mỗi lần thực hiện thao tác ép. Điều này không chỉ giúp tăng tốc độ làm việc mà còn đảm bảo an toàn, tránh tình trạng đầu ép bị kẹt ở vị trí thấp.

Bạn cần hàn hai móc chắc chắn lên phần khung trên của máy, đối xứng hai bên. Vị trí của các móc này phải được tính toán sao cho lò xo có thể kéo hộp thép lên một cách hiệu quả mà không bị căng quá mức hoặc quá lỏng. Chọn loại lò xo có độ đàn hồi tốt và đủ mạnh để kéo trọng lượng của hộp thép và đầu ép. Sau khi móc đã được hàn, bạn tiến hành móc lò xo vào hai bên của hộp thép và các móc trên khung. Việc này đảm bảo lò xo được giữ vững và hoạt động trơn tru mỗi khi xả áp.

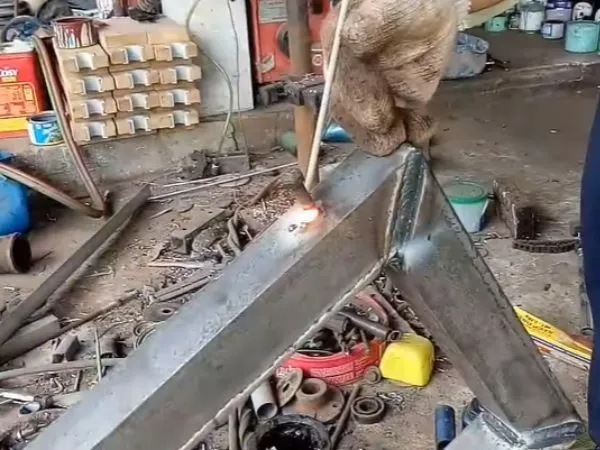

Hàn móc treo lò xo vào 2 bên khung trên của thân máy

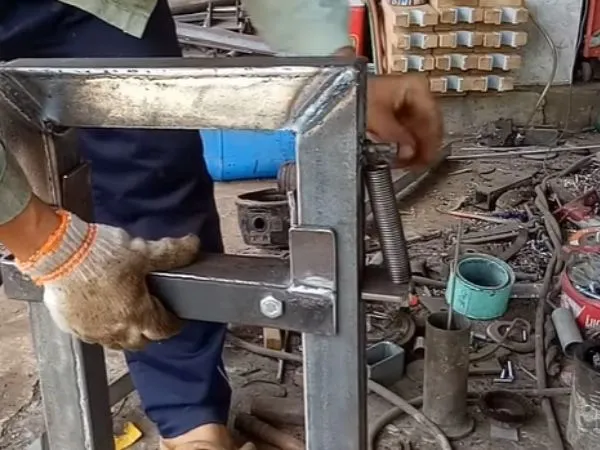

Móc lò xo vào 2 bên và nối với hộp thép đã lắp vào khung trước đó

HÀN ĐẦU ÉP VÀO HỘP THÉP

Đầu ép là bộ phận tiếp xúc trực tiếp với vật liệu cần ép, do đó nó phải có độ bền cao, chống mài mòn và chịu được lực tập trung lớn. Bạn cần lựa chọn một thanh thép đặc, có tiết diện vuông hoặc tròn, với chất liệu thép hợp kim tôi luyện để đảm bảo độ cứng. Kích thước của đầu ép sẽ phụ thuộc vào loại công việc mà bạn dự định thực hiện.

Sau khi đã có đầu ép phù hợp, bạn tiến hành hàn nó vào mặt dưới của hộp thép đã lắp đặt trên khung. Mối hàn phải thật chắc chắn, đảm bảo đầu ép không bị lung lay hoặc gãy rời trong quá trình hoạt động. Nên sử dụng kỹ thuật hàn phù hợp để đạt được mối nối bền vững nhất. Sau khi hàn, hãy kiểm tra độ thẳng và độ cứng vững của đầu ép.

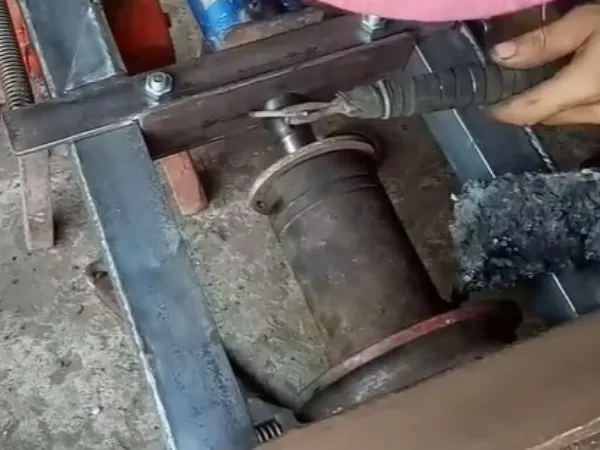

Hàn trục ép vào máy

LẮP ĐẶT KÍCH THỦY LỰC

Kích thủy lực là trái tim của máy ép, quyết định lực ép tối đa mà máy có thể tạo ra. Việc lựa chọn kích thủy lực phù hợp là cực kỳ quan trọng và phải dựa trên nhu cầu sử dụng cụ thể. Nếu bạn cần ép các vật liệu nặng hoặc thực hiện các tác vụ đòi hỏi lực ép lớn, hãy chọn kích thủy lực có công suất cao (ví dụ: 10 tấn, 20 tấn, 30 tấn hoặc hơn).

Khi đã chọn được kích thủy lực, bạn sẽ lắp đặt nó vào vị trí đã thiết kế trên khung máy, thường là phía trên đầu ép. Đảm bảo kích được cố định chắc chắn, không bị xê dịch khi hoạt động. Trong quá trình lắp đặt, hãy chú ý đến sự thẳng hàng giữa piston của kích và đầu ép để lực tác động được truyền tải hiệu quả và tránh làm hỏng kích. Đồng thời, khung máy và đầu ép cũng phải được thiết kế để chịu được lực đẩy tương ứng của kích thủy lực đã chọn.

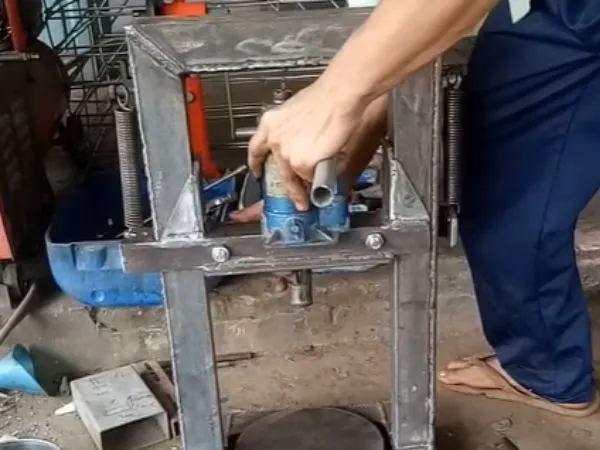

Lắp kích thủy lực vào thân máy

Sau khi hoàn thành các bước trên, máy ép thủy lực tự chế của bạn đã sẵn sàng để hoạt động. Kết quả cuối cùng sẽ là một chiếc máy ép có khả năng thực hiện nhiều tác vụ khác nhau. Mỗi khi sử dụng xong, bạn chỉ cần mở van xả áp trên kích thủy lực. Lúc này, piston của kích sẽ tự động thu về, và lò xo hồi vị sẽ kéo đầu ép lên trở lại vị trí ban đầu, chuẩn bị cho lần sử dụng tiếp theo.

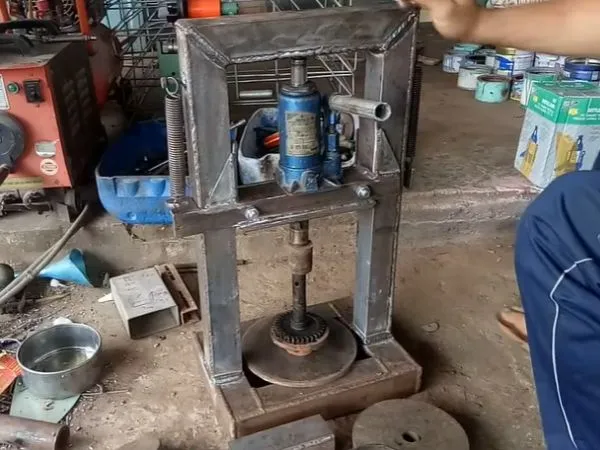

Chế máy ép thủy lực sau khi hoàn thiện

Bạn có thể lựa chọn loại kích thủy lực bơm tay để điều khiển thủ công hoặc kích thủy lực kết nối với bơm điện nếu muốn tự động hóa và tăng tốc độ làm việc. Với bơm điện, cần phải thiết kế thêm một khung phụ để cố định bơm và các đường ống dẫn dầu. Khi đó, khung máy chính và các chi tiết chịu lực cần được gia cố mạnh mẽ hơn để tương thích với lực ép lớn hơn mà bơm điện có thể tạo ra.

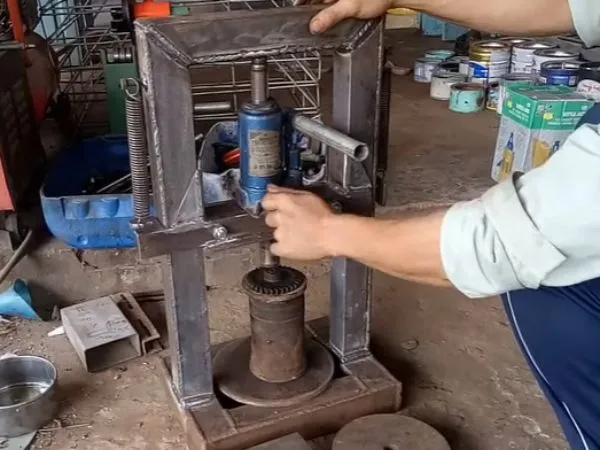

Xả van áp kích thủy lực để máy ép tự kéo trục ép lên

Đối với máy ép thủy lực tự chế công suất lớn, ví dụ 30 tấn sử dụng bơm điện thủy lực, việc thiết kế khung máy cần đặc biệt chú trọng. Bạn sẽ cần một khung lớn, vững chắc hơn, và trục ép với xi lanh thủy lực cũng phải có kích thước tương ứng. Trục ép thường được cố định bằng hai mặt bích thép dày, khoảng 20mm, đặt trên và dưới phần khung trên của máy. Bàn làm việc cần được hàn chắc chắn, có khả năng chịu lực cao, với khoảng cách tối ưu khoảng 50cm so với trục ép để thuận tiện cho việc thao tác. Ngoài ra, việc hàn thêm một khung phụ bên cạnh phải của khung chính để đặt máy bơm điện thủy lực là cần thiết. Đồng thời, hãy khoan các lỗ trên khung ở vị trí hợp lý để luồn và cố định các đường dây dẫn dầu, đảm bảo an toàn và tính thẩm mỹ cho hệ thống.

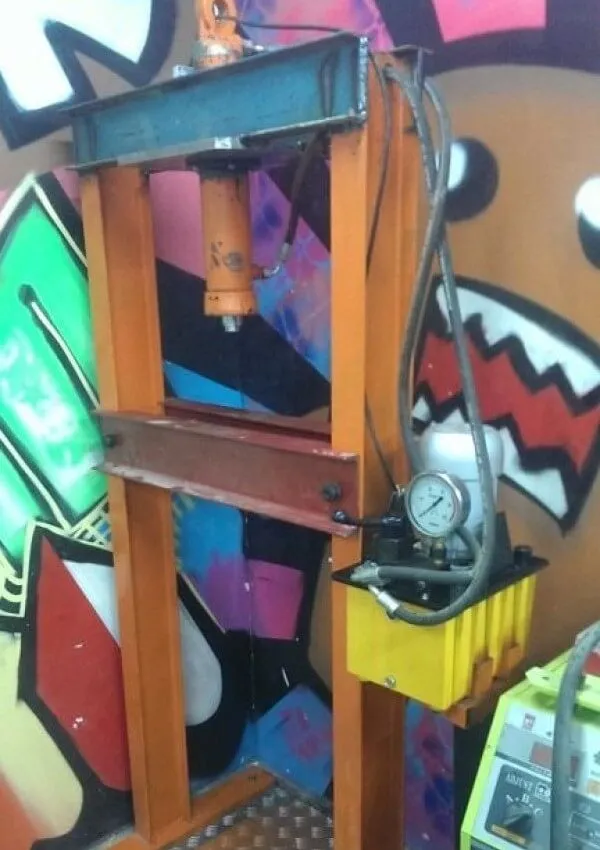

Hình ảnh máy ép thủy lực tự chế 30 tấn

Việc tự chế tạo máy ép thủy lực đòi hỏi sự kiên nhẫn, kiến thức kỹ thuật và tuân thủ các nguyên tắc an toàn. Bằng cách làm theo hướng dẫn chi tiết này, bạn có thể tạo ra một công cụ mạnh mẽ và đáng tin cậy, phục vụ hiệu quả cho công việc của mình.

KẾT LUẬN

Việc tự cách chế tạo máy ép thủy lực là một giải pháp kinh tế và linh hoạt cho nhiều nhu cầu gia công cơ khí. Từ việc hiểu rõ cấu tạo, nguyên lý hoạt động dựa trên định luật Pascal, cho đến việc lựa chọn vật liệu và thực hiện từng bước lắp ráp khung, bộ phận nén, lò xo hồi vị, đầu ép và kích thủy lực, tất cả đều đòi hỏi sự tỉ mỉ và chính xác. Dù là máy ép thủ công với kích tay hay hệ thống lớn hơn dùng bơm điện, việc nắm vững các kiến thức cơ bản và tuân thủ quy trình sẽ đảm bảo bạn sở hữu một công cụ hiệu quả, an toàn.
