Cách Chế Tạo Máy CNC: Hướng Dẫn Chi Tiết Từ A Đến Z

Công nghệ gia công tự động hóa đã và đang định hình lại nền công nghiệp hiện đại, trong đó máy CNC (Computer Numerical Control) đóng vai trò then chốt. Với khả năng chế tạo các chi tiết phức tạp với độ chính xác cao, máy CNC đã trở thành công cụ không thể thiếu trong nhiều lĩnh vực sản xuất. Tuy nhiên, không phải ai cũng có điều kiện sở hữu một cỗ máy đắt đỏ. Vậy làm thế nào để tự tay tạo ra một chiếc máy theo nhu cầu? Bài viết này sẽ đi sâu vào cách chế tạo máy cnc, cung cấp một cái nhìn tổng quan và hướng dẫn chi tiết từ khâu chuẩn bị đến lắp ráp và vận hành, giúp bạn hiện thực hóa ý tưởng của mình. Chúng ta sẽ cùng tìm hiểu về hệ thống điều khiển, động cơ truyền động, và cấu trúc cơ khí để bạn có thể xây dựng một cỗ máy hoạt động hiệu quả.

Chuẩn Bị Toàn Diện Trước Khi Chế Tạo Máy CNC DIY

Trước khi bắt tay vào chế tạo máy CNC, việc chuẩn bị kỹ lưỡng là yếu tố quyết định sự thành công của dự án. Giai đoạn này bao gồm việc xác định rõ mục đích sử dụng máy, lập kế hoạch thiết kế và dự toán ngân sách chi tiết. Người chế tạo cần có kiến thức cơ bản về cơ khí, điện tử và lập trình để đảm bảo quá trình thực hiện diễn ra suôn sẻ.

Xác Định Mục Đích Sử Dụng Và Vật Liệu Gia Công

Mục đích sử dụng máy CNC là yếu tố đầu tiên và quan trọng nhất cần được xác định. Bạn cần tự hỏi máy sẽ dùng để gia công vật liệu gì, chẳng hạn như gỗ, nhựa, nhôm, hay thép. Tùy thuộc vào loại vật liệu và độ cứng, bạn sẽ cần lựa chọn các linh kiện với công suất và độ bền phù hợp.

Ví dụ, máy gia công gỗ hoặc nhựa không yêu cầu độ cứng vững cao như máy gia công kim loại. Hành trình làm việc mong muốn cũng ảnh hưởng đến kích thước và loại linh kiện. Một chiếc máy nhỏ gọn cho PCB sẽ khác hoàn toàn với máy cắt ván công nghiệp.

Lên Kế Hoạch Thiết Kế Và Dự Toán Ngân Sách

Sau khi xác định mục đích, bạn cần lập kế hoạch thiết kế sơ bộ. Điều này bao gồm việc phác thảo cấu trúc khung máy, vị trí các trục chuyển động và cách bố trí linh kiện điện tử. Việc sử dụng phần mềm CAD để thiết kế 3D sẽ giúp hình dung rõ ràng hơn.

Dự toán ngân sách là bước không thể bỏ qua. Liệt kê tất cả các linh kiện cần thiết, từ khung máy, động cơ, bộ điều khiển đến phụ kiện nhỏ. So sánh giá từ nhiều nhà cung cấp để tối ưu chi phí. Đừng quên tính đến chi phí vật tư tiêu hao và dụng cụ cần thiết cho quá trình lắp ráp.

Kiến Thức Cơ Bản Cần Có Khi Tự Chế Tạo Máy CNC

Để tự chế tạo máy CNC, bạn cần trang bị một số kiến thức cơ bản. Về cơ khí, hiểu biết về độ cứng vững, ma sát, và các loại khớp nối là cần thiết. Kiến thức điện tử giúp bạn đấu nối mạch điện, động cơ và bộ điều khiển an toàn, chính xác.

Ngoài ra, việc làm quen với các khái niệm lập trình G-code và sử dụng phần mềm CAD/CAM là vô cùng hữu ích. Điều này sẽ giúp bạn thiết kế sản phẩm, tạo đường chạy dao và điều khiển máy sau này. Nếu thiếu một trong các yếu tố này, bạn có thể tìm kiếm sự hỗ trợ từ cộng đồng DIY hoặc các chuyên gia.

Cấu Trúc Khung Máy CNC: Nền Tảng Của Sự Chính Xác

Khung máy là xương sống của bất kỳ chiếc máy CNC nào, quyết định độ cứng vững và độ chính xác của toàn bộ hệ thống. Lựa chọn vật liệu và phương pháp lắp ráp khung máy cần được cân nhắc kỹ lưỡng để đảm bảo hiệu suất gia công tối ưu. Một khung máy vững chắc sẽ giảm thiểu rung động và biến dạng trong quá trình hoạt động.

Lựa Chọn Vật Liệu Cho Khung Máy CNC DIY

Có nhiều lựa chọn vật liệu cho khung máy, mỗi loại có ưu và nhược điểm riêng. Nhôm định hình là vật liệu phổ biến cho các máy CNC DIY cỡ nhỏ và vừa. Nó nhẹ, dễ gia công, lắp ghép và có độ cứng tương đối.

Thép hộp hoặc thép tấm thường được dùng cho máy lớn hơn, đòi hỏi độ cứng vững cao và khả năng chịu tải nặng. Thép có trọng lượng lớn hơn và cần các kỹ thuật gia công phức tạp hơn như hàn. Gỗ ép công nghiệp có thể dùng cho máy CNC mini với tải trọng rất nhẹ. Tuy nhiên, nó dễ biến dạng do độ ẩm và nhiệt độ.

Kích Thước Bàn Làm Việc Và Hành Trình Của Máy

Kích thước bàn làm việc và hành trình của máy phải phù hợp với nhu cầu gia công đã xác định. Bàn làm việc lớn hơn cho phép gia công các chi tiết kích thước lớn. Tuy nhiên, nó cũng đòi hỏi khung máy và các linh kiện truyền động phải lớn hơn, dẫn đến chi phí cao hơn.

Hành trình của các trục X, Y, Z cần được tính toán để đảm bảo dao có thể di chuyển hết phạm vi mong muốn. Nên có một khoảng dự trữ nhỏ cho các cảm biến hành trình và giới hạn an toàn.

Phương Pháp Lắp Ráp Khung Máy

Phương pháp lắp ráp khung máy phụ thuộc vào vật liệu đã chọn. Với nhôm định hình, việc lắp ghép thường sử dụng các bulong, đai ốc và phụ kiện chuyên dụng, cho phép tháo lắp và điều chỉnh dễ dàng. Đây là lựa chọn linh hoạt cho người mới bắt đầu.

Đối với khung thép, phương pháp hàn là phổ biến nhất để tạo ra một cấu trúc liền khối và cứng vững. Tuy nhiên, việc hàn yêu cầu kỹ năng chuyên môn và thiết bị phù hợp. Sau khi hàn, có thể cần xử lý nhiệt để giảm ứng suất và sơn phủ để chống gỉ.

Các Bộ Điều Khiển CNC Phổ Biến: “Bộ Não” Của Hệ Thống

Bộ điều khiển CNC là trái tim của hệ thống, tiếp nhận và xử lý các lệnh G-code để điều khiển chuyển động của máy. Việc lựa chọn bộ điều khiển phù hợp là cực kỳ quan trọng, ảnh hưởng đến độ chính xác, tính năng và khả năng mở rộng của máy. Có nhiều loại bộ điều khiển với các đặc điểm riêng biệt.

Bộ điều khiển CNC Mach3 LPT

Bộ Điều Khiển Mach3 LPT Cho Máy CNC Tự Chế

Mach3 là một phần mềm điều khiển CNC rất phổ biến trong cộng đồng DIY nhờ vào giao diện thân thiện và khả năng tùy chỉnh cao. Khi sử dụng Mach3 LPT, mạch đệm (BOB) sẽ kết nối với máy tính qua cổng LPT. Ưu điểm của phương pháp này là chi phí thấp và tài liệu hướng dẫn phong phú.

Tuy nhiên, cổng LPT đang trở nên lỗi thời trên các máy tính hiện đại, đòi hỏi người dùng phải tìm máy tính cũ hoặc sử dụng card PCI chuyển đổi. Mach3 phù hợp cho các dự án tự chế quy mô nhỏ đến vừa, nơi ngân sách là mối quan tâm chính. Nó cung cấp đầy đủ chức năng cơ bản cho việc gia công 3 trục.

Bộ Điều Khiển Planet CNC USB Và Ncstudio V5 Card

Planet CNC USB là một lựa chọn khác với phần mềm riêng của hãng, nổi bật nhờ giao diện dễ sử dụng và thiết lập đơn giản. Bộ điều khiển này thường có các phiên bản hỗ trợ từ 4 đến 5 trục, phù hợp cho các dự án phức tạp hơn. Kết nối USB mang lại sự tiện lợi và tương thích tốt với các máy tính hiện đại.

Ncstudio V5 card là bộ điều khiển kết nối qua cổng PCI trên máy tính, được sử dụng rộng rãi trong các máy CNC công nghiệp phổ biến hiện nay. Nó có ưu điểm về giá thành phải chăng, dễ thay thế và hoạt động ổn định. Ncstudio thường được ưa chuộng trên các máy chạm khắc gỗ hoặc đá, nơi không yêu cầu quá nhiều tùy chỉnh DIY.

Bộ Điều Khiển Độc Lập DDCSV 2.1 Và Cầm Tay A11/A18

DDCSV 2.1 là một bộ điều khiển chuyên nghiệp, hoạt động độc lập không cần máy tính. Với chip DSP 32 bit, màn hình LCD và tần số phát xung cao, nó mang lại hiệu suất ổn định. Bộ điều khiển này hỗ trợ đầy đủ tay cầm và bàn phím số, lý tưởng để nâng cấp máy CNC cũ hoặc các dự án DIY chất lượng cao.

Mặt khác, các bộ điều khiển cầm tay như A11 và A18 cung cấp sự tiện lợi khi điều khiển 3 hoặc 4 trục qua cổng USB. Ưu điểm của chúng là tính di động và dễ sử dụng tại chỗ. Tuy nhiên, nhược điểm là thường không có chức năng mô phỏng lệnh trước khi chạy thực tế, điều này có thể gây rủi ro nếu mã G-code có lỗi.

Hệ Thống Điều Khiển Công Nghiệp GSK928

GSK928 là bộ điều khiển tương đương với các hệ thống cao cấp như FANUC của Nhật Bản, được ứng dụng rộng rãi trong máy CNC công nghiệp chuyên nghiệp. Nó nổi bật với khả năng kiểm soát vị trí và tốc độ trục chính một cách chính xác. GSK928 cũng hỗ trợ các tính năng tiên tiến như thay dao tự động và lập trình PLC.

Lựa chọn GSK928 thường dành cho các dự án máy CNC lớn, đòi hỏi độ tin cậy và hiệu suất cao. Tuy nhiên, chi phí đầu tư cho bộ điều khiển này thường lớn hơn đáng kể so với các lựa chọn DIY khác.

Động Cơ Dẫn Động Các Trục Máy CNC: Sức Mạnh Di Chuyển

Động cơ dẫn động là thành phần cơ bản tạo ra chuyển động cho các trục của máy CNC. Việc lựa chọn động cơ ảnh hưởng trực tiếp đến tốc độ, mô-men xoắn, độ chính xác và khả năng gia công của máy. Có ba loại động cơ chính được sử dụng phổ biến: động cơ bước, động cơ servo và động cơ servo lai.

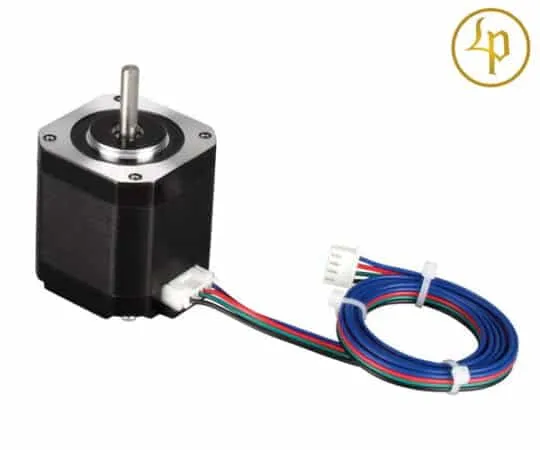

Động cơ bước của máy CNC

Động Cơ Bước (Step Motor) Và Ứng Dụng Trong Máy DIY

Động cơ bước là lựa chọn phổ biến nhất cho các máy CNC tự chế do giá thành phải chăng và dễ điều khiển. Chúng có các loại 2 pha, 3 pha và 5 pha. Loại 2 pha và 3 pha thường có xuất xứ từ Trung Quốc, cung cấp mô-men xoắn lớn, phù hợp cho tải nặng và gia tốc thấp.

Đối với máy lớn hơn như 6090, động cơ bước size 86 (4-8Nm) được sử dụng. Máy mini như 2030 thường dùng động cơ bước size 57 (1.8-2.5Nm). Động cơ bước 5 pha, đặc biệt từ các hãng Nhật Bản như Oriental Motor Vexta, nổi bật với độ hoàn thiện, độ bền và độ chính xác cao hơn, nhưng giá thành cũng đắt hơn.

Động Cơ Servo (Servo Motor) Cho Độ Chính Xác Vượt Trội

Động cơ servo đại diện cho công nghệ điều khiển cao cấp nhất, mang lại độ chính xác vượt trội. Các thương hiệu hàng đầu bao gồm Yaskawa, Mitsubishi, Panasonic (Nhật Bản) và Delta (Đài Loan). Ưu điểm của động cơ servo là độ phân giải encoder cao, chạy êm, không nóng, gia tốc và tốc độ lớn.

Tuy nhiên, động cơ servo có giá thành cao và yêu cầu kỹ năng chuyên môn để kết nối và điều khiển. Chúng thường được dùng trong các máy CNC công nghiệp hoặc những dự án DIY yêu cầu độ chính xác tuyệt đối. Việc tích hợp hệ thống phản hồi (encoder) giúp servo duy trì vị trí và tốc độ chính xác.

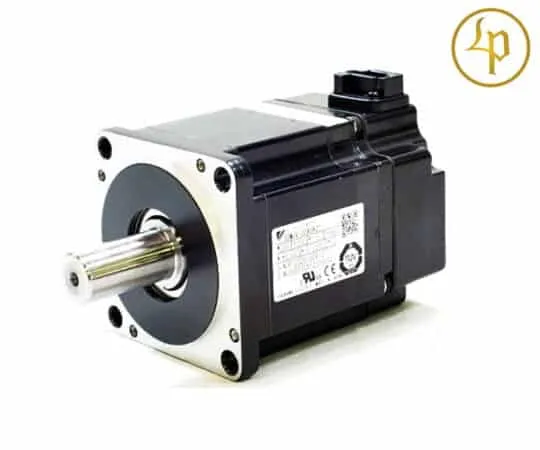

Động cơ servo của máy CNC

Động Cơ Servo Lai (Hybrid Servo): Cân Bằng Giữa Hiệu Năng Và Chi Phí

Động cơ servo lai, hay hybrid servo, là sự kết hợp giữa động cơ bước và hệ thống điều khiển phản hồi của servo. Chúng khắc phục nhược điểm mất bước của động cơ bước truyền thống. Động cơ này mạnh mẽ, chính xác và không bị mất bước ở tốc độ cao, nhưng có giá thành thấp hơn servo hoàn toàn.

Các thương hiệu nổi bật gồm Alpha Step Vexta của Oriental Motor (ví dụ ASD12A-C) và các dòng hybrid servo của Trung Quốc như Yako, Leadshine, JMC. Các sản phẩm Leadshine như HBS86H, HBS758 được sử dụng khá phổ biến. Đây là lựa chọn tối ưu cho những ai muốn nâng cấp hiệu suất mà vẫn giữ chi phí hợp lý.

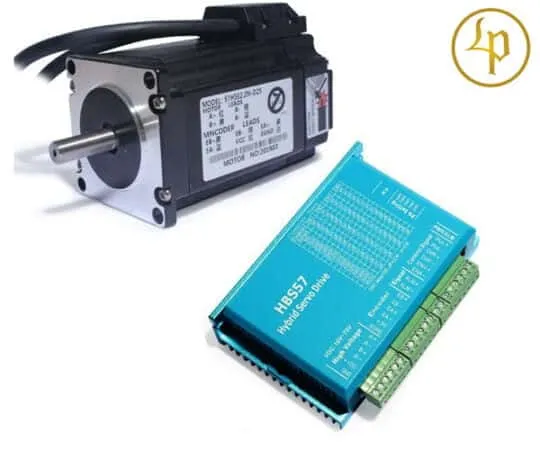

Động cơ servo lai của máy CNC

Phương Pháp Chuyển Động Chính Và Hệ Thống Dẫn Hướng

Hệ thống truyền động và dẫn hướng là các thành phần cơ khí quan trọng, có nhiệm vụ chuyển đổi chuyển động quay của động cơ thành chuyển động tuyến tính của các trục máy. Chúng đóng vai trò quyết định đến độ chính xác, độ bền và khả năng chịu tải của máy CNC. Lựa chọn đúng loại sẽ tối ưu hóa hiệu suất gia công.

Vít Me Bi: Giải Pháp Truyền Động Chính Xác

Vít me bi là một trong những phương pháp truyền động được ưa chuộng nhất trong máy CNC do độ chính xác cao và khả năng chịu mòn tốt. Vít me bi từ các nhà sản xuất uy tín như TBI (Đài Loan) là lựa chọn phổ biến, mang lại sự cân bằng giữa giá thành và chất lượng.

Cấp chính xác thường dùng cho máy CNC là C7, trong khi cấp C5 và C3 có độ chính xác cao hơn nhưng giá thành cũng đắt hơn. Vít me bi hoạt động bằng cách chuyển đổi chuyển động quay của động cơ thành chuyển động thẳng thông qua các viên bi lăn, giảm thiểu ma sát và độ dơ. Việc bảo trì định kỳ bằng cách bôi trơn là cần thiết để duy trì hiệu suất.

Thanh Răng – Bánh Răng: Mạnh Mẽ Cho Tải Nặng

Hệ thống thanh răng – bánh răng là phương pháp truyền động mạnh mẽ, thường được sử dụng cho các máy CNC lớn, tải nặng, đặc biệt trong ngành gỗ và đá. Thanh răng được chế tạo với răng được lăn, nhiệt luyện và mài để đảm bảo độ chính xác và độ cứng.

Ưu điểm của thanh răng là khả năng tạo chiều dài vô hạn bằng cách ghép nối các thanh. Kích thước module răng thông dụng là 1.25. Hệ thống này cung cấp độ chính xác cao và khả năng chịu tải tốt. Thanh răng thường đi kèm với hộp số dây đai hoặc bộ bánh răng nhựa để điều chỉnh tỷ số truyền và giảm độ dơ.

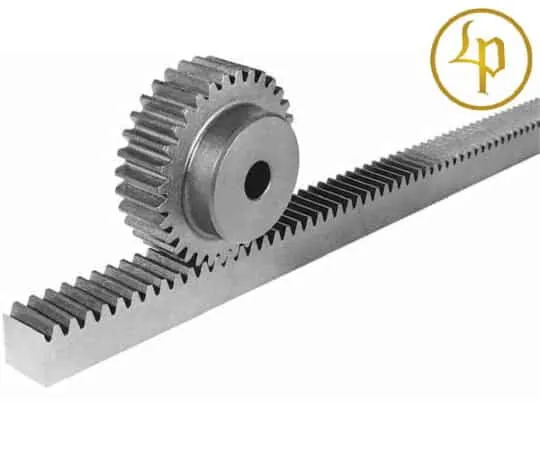

Thanh răng – bánh răng của máy CNC

Dây Đai Răng: Tốc Độ Cao Cho Ứng Dụng Nhẹ

Dây đai răng là một phương pháp truyền động đơn giản và hiệu quả về chi phí, thường được dùng trong các ứng dụng máy khắc laser, máy cắt plasma CNC hoặc máy khắc laser mini. Ưu điểm nổi bật của dây đai răng là khả năng đạt tốc độ cao và hoạt động êm ái.

Tuy nhiên, phương pháp này chỉ thích hợp với tải nhẹ và độ chính xác thấp hơn so với vít me bi hoặc thanh răng – bánh răng. Dây đai có thể bị giãn theo thời gian, ảnh hưởng đến độ chính xác, do đó cần được kiểm tra và điều chỉnh định kỳ.

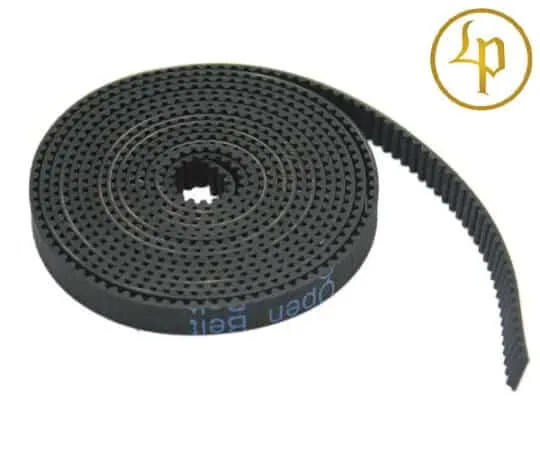

Dây đai răng của máy CNC

Hệ Thống Ray Trượt Dẫn Hướng: Đảm Bảo Chuyển Động Tuyến Tính

Bên cạnh phương pháp truyền động, hệ thống ray trượt dẫn hướng là yếu tố không thể thiếu để đảm bảo chuyển động tuyến tính mượt mà và chính xác cho các trục máy. Có hai loại ray trượt chính: ray vuông và ray tròn.

Thanh ray trượt vuông, từ các thương hiệu như Hiwin hoặc TBI, được đánh giá cao về chất lượng và độ bền. Chúng cung cấp độ cứng vững và độ chính xác vượt trội, phù hợp cho hầu hết các ứng dụng máy CNC. Việc thay thế phụ tùng cũng dễ dàng nhờ sự phổ biến của chúng.

Thanh ray trượt tròn là lựa chọn kinh tế hơn, thường được dùng trong ngành gỗ hoặc các máy mini. Tuy nhiên, độ chính xác và khả năng chịu tải của ray tròn kém hơn ray vuông. Do đó, nó không phù hợp cho các máy đòi hỏi độ sắc nét cao hoặc gia công chi tiết nhỏ.

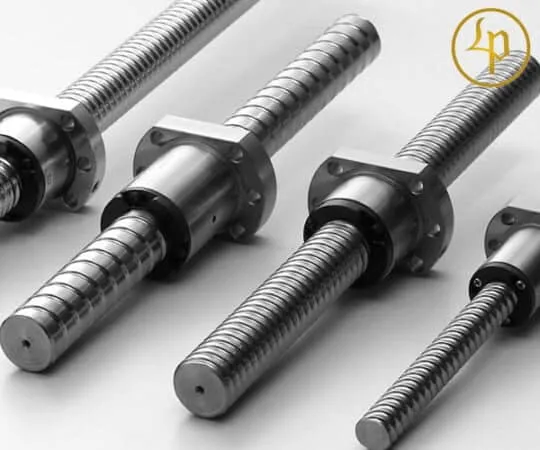

Vít me bi của máy CNC

Trục Chính (Spindle) Và Biến Tần: Công Cụ Gia Công

Trục chính (spindle) là trái tim của quá trình gia công, trực tiếp thực hiện việc cắt, khắc hoặc phay vật liệu. Lựa chọn spindle phù hợp ảnh hưởng trực tiếp đến hiệu suất, chất lượng sản phẩm và tuổi thọ của máy. Biến tần là thiết bị đi kèm, điều khiển tốc độ và công suất cho spindle.

Các Đặc Điểm Quan Trọng Của Trục Chính (Spindle)

Trục chính được phân loại chủ yếu theo phương pháp giải nhiệt: bằng nước hoặc bằng gió. Spindle giải nhiệt bằng nước thường êm hơn, hiệu quả hơn trong việc kiểm soát nhiệt độ, nhưng đòi hỏi hệ thống bơm và tản nhiệt. Spindle giải nhiệt bằng gió đơn giản hơn, nhưng có thể ồn hơn và kém hiệu quả hơn ở công suất cao.

Tốc độ của spindle được đo bằng vòng/phút (RPM), thường từ 24.000 đến 60.000 RPM. Tốc độ cao phù hợp cho gia công vật liệu mềm và chi tiết nhỏ, trong khi tốc độ thấp hơn với mô-men xoắn lớn hơn thích hợp cho vật liệu cứng.

Vòng bi trong spindle quyết định độ bền, độ chính xác và độ ồn. Vòng bi gốm 7xxx cấp chính xác P4 là loại cao cấp nhất, đắt tiền. Vòng bi 6xxx là loại phổ thông, giá rẻ hơn. Số lượng vòng bi (thường 3-4 cái) cũng ảnh hưởng đến độ cứng vững của trục.

Công suất của spindle dao động từ 800W đến 7kW, tùy thuộc vào yêu cầu gia công. Spindle công suất lớn cần cho vật liệu cứng hoặc gia công sâu. Đối với máy mini chạy PCB, spindle DC brushless nhỏ gọn (tốc độ 9000 RPM, collet ER11) là lựa chọn kinh tế.

Lựa Chọn Biến Tần Phù Hợp Cho Spindle

Biến tần là thiết bị điều khiển tốc độ quay của spindle. Việc lựa chọn biến tần phải tương thích với công suất và loại spindle. Các thương hiệu phổ biến như Best, Fuling thường được sử dụng trong máy CNC router nhờ độ bền và độ tin cậy.

Ở Việt Nam, biến tần hàng Nhật bãi cũng được ưa chuộng vì giá thành. Tuy nhiên, biến tần mới thường đảm bảo hiệu suất ổn định và tính sẵn sàng cao hơn. Nên chọn biến tần có tính năng điều khiển vector nếu yêu cầu mô-men xoắn ổn định ở tốc độ thấp. Việc đấu nối biến tần cần tuân thủ đúng sơ đồ để tránh hỏng hóc thiết bị.

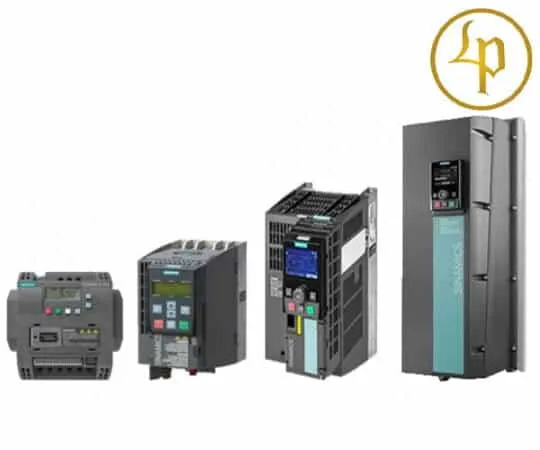

Biến tần của máy CNC

Hệ Thống Phụ Trợ, An Toàn Và Phần Mềm Điều Khiển

Để máy CNC tự chế hoạt động hoàn chỉnh và an toàn, các hệ thống phụ trợ, tính năng an toàn và phần mềm điều khiển là không thể thiếu. Chúng không chỉ tăng cường hiệu quả làm việc mà còn bảo vệ người vận hành và thiết bị. Việc tích hợp đúng cách các thành phần này sẽ nâng cao trải nghiệm sử dụng máy.

Các Phụ Kiện Cơ Bản Và Vai Trò Trong Máy CNC

Các phụ kiện cơ bản đóng vai trò quan trọng trong việc vận hành trơn tru của máy CNC. Kẹp spindle dùng để giữ chắc dụng cụ cắt, đảm bảo độ chính xác. Bơm dầu cung cấp chất bôi trơn cho vít me bi và thanh răng – bánh răng, giảm ma sát và kéo dài tuổi thọ linh kiện.

Cảm biến hành trình giúp theo dõi vị trí các trục, đảm bảo máy không vượt quá giới hạn an toàn. Xích nhựa luồn dây có tác dụng bảo vệ và quản lý dây điện, cáp tín hiệu, ống dẫn nước, giữ cho hệ thống gọn gàng. Bơm nước làm mát spindle duy trì nhiệt độ ổn định cho trục chính, ngăn ngừa quá nhiệt. Cuối cùng, khớp nối giúp truyền động chính xác giữa động cơ và các trục.

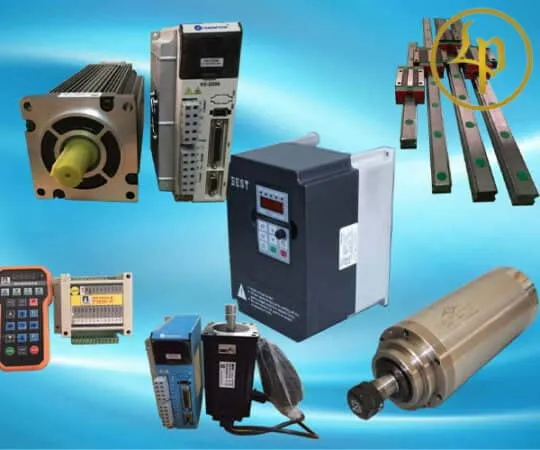

Phụ kiện cơ bản của máy CNC

Tính Năng An Toàn Cần Thiết Cho Máy CNC DIY

An toàn là yếu tố tối quan trọng khi chế tạo và vận hành máy CNC. Nút dừng khẩn cấp (Emergency Stop) là tính năng bắt buộc, cho phép ngắt toàn bộ hệ thống ngay lập tức khi có sự cố. Cảm biến giới hạn hành trình vật lý ngăn các trục di chuyển ra ngoài phạm vi cho phép, tránh va chạm và hỏng hóc.

Việc thiết kế hệ thống điện với cầu chì, aptomat và rơle bảo vệ quá tải là cần thiết. Dây dẫn điện phải có tiết diện phù hợp và được bố trí gọn gàng, cách điện cẩn thận. Lắp đặt tủ điện kín để bảo vệ các linh kiện điện tử khỏi bụi bẩn và ẩm ướt.

Phần Mềm Điều Khiển Và Vận Hành Máy CNC

Để điều khiển máy CNC, cần sử dụng một bộ phần mềm bao gồm CAD/CAM và phần mềm điều khiển máy. Phần mềm CAD (Computer-Aided Design) dùng để thiết kế mô hình 3D của sản phẩm. Phần mềm CAM (Computer-Aided Manufacturing) sẽ chuyển đổi mô hình 3D thành G-code – ngôn ngữ điều khiển máy.

Các phần mềm điều khiển máy như Mach3, Planet CNC, bCNC hoặc GRBL (cho Arduino) sẽ đọc G-code và gửi tín hiệu đến bộ điều khiển. Sau khi lắp ráp, quá trình hiệu chuẩn máy là cần thiết để đảm bảo các trục di chuyển đúng tỷ lệ và độ chính xác. Việc chạy thử với vật liệu mềm giúp kiểm tra và tinh chỉnh hoạt động của máy.

Lắp Ráp, Hiệu Chỉnh Và Bảo Trì Máy CNC DIY

Quá trình lắp ráp và hiệu chỉnh máy CNC tự chế đòi hỏi sự tỉ mỉ và chính xác. Đây là bước hiện thực hóa các bản thiết kế và đảm bảo máy hoạt động đúng chức năng. Sau khi hoàn thiện, việc bảo trì định kỳ sẽ kéo dài tuổi thọ và duy trì hiệu suất ổn định cho máy.

Trình Tự Lắp Ráp Máy CNC DIY Hoàn Chỉnh

Trình tự lắp ráp cần được tuân thủ để đảm bảo tính chính xác và cứng vững của máy. Đầu tiên, lắp ráp khung máy, đảm bảo độ vuông góc và độ song song giữa các thanh. Tiếp theo, lắp đặt hệ thống truyền động và dẫn hướng (vít me bi, thanh răng, ray trượt).

Sau đó, gắn động cơ dẫn động vào các trục và kết nối với hệ thống truyền động. Lắp đặt spindle và biến tần, chú ý đến hệ thống làm mát. Cuối cùng, đấu nối các linh kiện điện tử vào bộ điều khiển và tủ điện. Kiểm tra lại tất cả các mối nối cơ khí và điện trước khi cấp nguồn.

Căn Chỉnh Cơ Khí Và Cấu Hình Phần Mềm

Sau khi lắp ráp, việc căn chỉnh cơ khí là vô cùng quan trọng. Đảm bảo các trục di chuyển mượt mà, không bị kẹt hoặc rung lắc. Sử dụng thước đo và dụng cụ chuyên dụng để kiểm tra độ vuông góc giữa các trục X, Y và Z. Độ song song của các thanh ray trượt cũng cần được kiểm tra kỹ lưỡng.

Trong phần mềm điều khiển, bạn cần cấu hình các thông số như “step/mm” cho mỗi trục, giới hạn hành trình và tốc độ tối đa. Việc này đảm bảo máy di chuyển đúng khoảng cách đã lập trình. Quá trình chạy thử với các lệnh di chuyển đơn giản giúp phát hiện và điều chỉnh sai sót.

Bảo Trì Định Kỳ Và Các Vấn Đề Thường Gặp

Bảo trì định kỳ là chìa khóa để duy trì hiệu suất và kéo dài tuổi thọ máy CNC DIY. Bôi trơn các bộ phận chuyển động như vít me bi và ray trượt thường xuyên. Vệ sinh máy sạch sẽ sau mỗi lần gia công để loại bỏ bụi bẩn và phoi. Kiểm tra độ căng của dây đai (nếu có) và siết chặt các bulong lỏng.

Các vấn đề thường gặp bao gồm mất bước động cơ, lỗi kết nối điện hoặc sai lệch trong gia công. Mất bước thường do quá tải hoặc cấu hình driver sai. Lỗi điện có thể do dây nối lỏng hoặc hỏng hóc linh kiện. Sai lệch gia công có thể do khung máy không cứng vững hoặc dao cắt mòn. Nắm vững cách khắc phục các lỗi này sẽ giúp bạn vận hành máy hiệu quả hơn.

Kết Luận Về Cách Chế Tạo Máy CNC

Việc tự tay chế tạo một chiếc máy CNC là một hành trình đầy thử thách nhưng cũng vô cùng bổ ích, mang lại sự hiểu biết sâu sắc về cơ khí, điện tử và lập trình. Từ việc lựa chọn bộ điều khiển, động cơ dẫn động, hệ thống truyền động cho đến trục chính và các phụ kiện, mỗi quyết định đều ảnh hưởng đến hiệu suất của cỗ máy. Nắm vững các nguyên tắc cơ bản và áp dụng kiến thức một cách tỉ mỉ là chìa khóa để hoàn thành dự án thành công. Với những hướng dẫn chi tiết về cách chế tạo máy cnc đã được trình bày, bạn hoàn toàn có thể hiện thực hóa ý tưởng của mình, tạo ra một công cụ hữu ích phục vụ nhu cầu cá nhân hoặc sản xuất quy mô nhỏ.
