Cách Chế Máy Hàn Mini Đơn Giản, Hiệu Quả Tại Nhà

Việc tìm hiểu cách chế máy hàn mini đang trở thành mối quan tâm của nhiều cá nhân, đặc biệt là những người yêu thích sự sáng tạo và cần một công cụ hàn cơ bản cho các dự án sửa chữa nhỏ tại gia. Bài viết này sẽ cung cấp một hướng dẫn chi tiết về cách chế máy hàn mini (chỉ xuất hiện 1 lần) an toàn và hiệu quả, giúp bạn tự tay tạo ra thiết bị hàn phục vụ nhu cầu cá nhân. Quá trình chế tạo này không chỉ mang lại lợi ích về chi phí mà còn nâng cao kiến thức về kỹ thuật điện và gia công kim loại, đồng thời mở rộng khả năng thực hiện các công việc cơ khí chính xác với sự hỗ trợ của một thiết bị nhỏ gọn, linh hoạt.

Tại Sao Nên Cân Nhắc Chế Tạo Máy Hàn Mini?

Việc tự tay chế tạo một chiếc máy hàn mini mang lại nhiều lợi ích thiết thực, đặc biệt cho những người có nhu cầu sửa chữa vặt hoặc thực hiện các dự án cơ khí nhỏ. Một trong những ưu điểm nổi bật nhất là tiết kiệm chi phí đáng kể so với việc mua một máy hàn công nghiệp sẵn có. Các linh kiện để chế tạo thường dễ tìm và có giá thành phải chăng.

Ngoài ra, máy hàn tự chế thường có kích thước nhỏ gọn và trọng lượng nhẹ, tạo điều kiện thuận lợi cho việc di chuyển và làm việc ở những không gian hẹp. Điều này đặc biệt hữu ích cho các thợ nghiệp dư hoặc sinh viên muốn có một công cụ thực hành mà không cần đầu tư lớn. Bên cạnh lợi ích kinh tế, quá trình tự chế còn là cơ hội tuyệt vời để nâng cao kiến thức điện tử và kỹ năng cơ khí, hiểu rõ hơn về nguyên lý hoạt động của máy hàn.

Nguyên Lý Hoạt Động Của Máy Hàn Mini

Mọi máy hàn, kể cả phiên bản mini tự chế, đều hoạt động dựa trên nguyên lý cơ bản của việc tạo ra hồ quang điện để làm nóng chảy kim loại. Khi dòng điện lớn được dẫn qua một khoảng không khí hẹp giữa điện cực (que hàn) và vật liệu cần hàn, một hồ quang điện mạnh sẽ hình thành. Nhiệt độ cực cao của hồ quang này đủ để làm nóng chảy cả que hàn và bề mặt kim loại, tạo thành một mối nối vững chắc sau khi nguội.

Trong các máy hàn mini, nguồn điện thường được chuyển đổi từ dòng điện xoay chiều (AC) 220V sang dòng điện một chiều (DC) hoặc xoay chiều với điện áp thấp và cường độ dòng điện cao. Điện áp thấp (khoảng 20-50V) là cần thiết để duy trì hồ quang ổn định, trong khi cường độ dòng điện cao (vài chục đến hàng trăm ampe) sẽ tạo ra lượng nhiệt đủ để nóng chảy kim loại. Việc hiểu rõ nguyên lý này là chìa khóa để thiết kế và lắp ráp một máy hàn mini hoạt động hiệu quả và an toàn.

Các Linh Kiện Cần Thiết Để Chế Máy Hàn Mini

Để chế tạo máy hàn mini, việc chuẩn bị đầy đủ và chính xác các linh kiện là vô cùng quan trọng. Mỗi thành phần đóng một vai trò thiết yếu trong việc đảm bảo máy hoạt động ổn định và an toàn. Việc lựa chọn linh kiện chất lượng sẽ ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của thiết bị.

Nguồn Điện Chuyển Đổi

Bộ phận quan trọng nhất của máy hàn mini là nguồn điện chuyển đổi. Thông thường, người ta sử dụng biến áp vi sóng (MOT) từ lò vi sóng cũ vì chúng có khả năng cung cấp dòng điện cao. Cần phải tháo cuộn thứ cấp nguyên bản và quấn lại bằng dây đồng lớn hơn để có được điện áp thấp và dòng điện cao phù hợp cho việc hàn.

Một lựa chọn khác là sử dụng biến áp xung hoặc bộ nguồn DC công suất lớn từ các thiết bị công nghiệp. Tuy nhiên, biến áp vi sóng là phổ biến và dễ tìm kiếm hơn cho dự án tự chế. Đảm bảo biến áp có đủ công suất để cung cấp dòng hàn mong muốn, thường là từ 60A đến 120A cho các ứng dụng mini.

Bộ Chỉnh Lưu (Nếu Cần Dòng DC)

Nếu bạn muốn máy hàn mini của mình sử dụng dòng điện một chiều (DC) để có mối hàn ổn định hơn và ít bắn tóe, bạn cần thêm một bộ chỉnh lưu. Bộ chỉnh lưu thường bao gồm các diode công suất lớn (ví dụ: diode cầu) để chuyển đổi dòng điện xoay chiều từ biến áp thành dòng một chiều. Việc có dòng DC giúp hàn các loại vật liệu nhất định tốt hơn và cung cấp chất lượng mối hàn cao hơn.

Sau bộ chỉnh lưu, có thể thêm một tụ điện công suất lớn để làm mịn dòng điện, giảm gợn sóng và cải thiện hiệu suất hàn. Các linh kiện này cần được tính toán và lắp đặt cẩn thận để tránh quá nhiệt và hỏng hóc trong quá trình sử dụng.

Kìm Hàn Và Kẹp Mát

Kìm hàn (electrode holder) là bộ phận giữ que hàn. Bạn có thể mua kìm hàn chuyên dụng loại nhỏ hoặc tự chế từ vật liệu cách điện và kim loại dẫn điện tốt. Kẹp mát (ground clamp) dùng để kẹp vào vật liệu hàn, hoàn thiện mạch điện. Cả hai bộ phận này cần có khả năng dẫn điện tốt và chịu nhiệt cao. Đảm bảo chúng được cách điện an toàn để tránh nguy cơ điện giật.

Dây điện cho kìm hàn và kẹp mát phải là loại dây đồng tiết diện lớn, có khả năng chịu tải dòng điện cao mà không bị nóng chảy. Tiết diện dây thường từ 10mm² trở lên tùy thuộc vào dòng hàn tối đa.

Công Tắc An Toàn Và Aptomat

An toàn là yếu tố tối quan trọng. Máy hàn mini cần được trang bị công tắc bật/tắt chính và aptomat (cầu dao tự động) để bảo vệ mạch điện khỏi quá tải và ngắn mạch. Aptomat sẽ tự động ngắt điện khi có sự cố, giúp ngăn ngừa hư hỏng thiết bị và nguy hiểm cho người sử dụng.

Nên sử dụng aptomat có cường độ phù hợp với dòng điện tối đa của máy hàn. Việc lắp đặt các thiết bị bảo vệ này đúng cách là một phần không thể thiếu trong quá trình tìm hiểu cách chế máy hàn mini an toàn.

Vỏ Hộp Bảo Vệ Và Quạt Tản Nhiệt

Các linh kiện điện tử cần được đặt trong một vỏ hộp chắc chắn, cách điện và có khả năng chống va đập. Vỏ hộp có thể làm bằng kim loại (phải được nối đất an toàn) hoặc vật liệu composite chịu nhiệt. Quan trọng là vỏ hộp phải có đủ khe thông gió hoặc được trang bị quạt tản nhiệt.

Quạt tản nhiệt giúp làm mát biến áp và các linh kiện chỉnh lưu, ngăn ngừa quá nhiệt trong quá trình hàn. Nhiệt độ cao có thể làm giảm tuổi thọ của linh kiện và ảnh hưởng đến hiệu suất của máy. Đảm bảo luồng không khí lưu thông tốt bên trong vỏ hộp.

Quy Trình Chế Tạo Máy Hàn Mini Chi Tiết

Quy trình chế tạo máy hàn mini đòi hỏi sự tỉ mỉ và tuân thủ các bước an toàn. Việc thực hiện đúng từng giai đoạn sẽ giúp bạn có một thiết bị hoạt động ổn định và bền bỉ. Hãy chuẩn bị đầy đủ dụng cụ và linh kiện trước khi bắt đầu.

Chuẩn Bị Vật Liệu Và Dụng Cụ

Trước khi bắt tay vào chế tạo, bạn cần chuẩn bị đầy đủ các vật liệu đã nêu trên cùng với các dụng cụ cần thiết. Các dụng cụ bao gồm kìm, tua vít, dao cắt dây, máy khoan, mỏ hàn điện, băng keo điện, đồng hồ vạn năng để kiểm tra điện áp và dòng điện. Đảm bảo có đủ không gian làm việc an toàn và thoáng khí.

Kiểm tra kỹ lưỡng từng linh kiện để đảm bảo chúng hoạt động tốt và không bị hư hại. Điều này giúp tránh lãng phí thời gian và công sức trong quá trình lắp ráp.

Tháo Rời Và Quấn Lại Biến Áp Vi Sóng (MOT)

Nếu sử dụng biến áp vi sóng, bước đầu tiên là tháo cuộn thứ cấp nguyên bản. Cuộn thứ cấp thường được làm bằng dây nhôm mỏng, không phù hợp cho dòng hàn cao. Bạn cần dùng cưa hoặc kìm cắt để loại bỏ cuộn dây này một cách cẩn thận. Tránh làm hỏng cuộn sơ cấp.

Sau đó, quấn lại cuộn thứ cấp bằng dây đồng tiết diện lớn (khoảng 10-16mm²) qua lỗ trống đã tạo. Số vòng dây sẽ quyết định điện áp ra. Thông thường, khoảng 2-4 vòng dây sẽ cho điện áp khoảng 20-50V, phù hợp cho hàn que. Mỗi lớp dây quấn cần được cách điện cẩn thận bằng băng keo chịu nhiệt.

Lắp Đặt Các Linh Kiện Điện Tử

Các diode chỉnh lưu, tụ điện (nếu có), và công tắc an toàn cần được lắp đặt chắc chắn và đúng chiều. Sử dụng mỏ hàn để nối các dây điện, đảm bảo các mối hàn chắc chắn và có độ dẫn điện tốt. Các mối nối cần được cách điện cẩn thận bằng ống co nhiệt hoặc băng keo điện.

Đảm bảo các dây dẫn có tiết diện phù hợp với dòng điện chạy qua để tránh quá nhiệt. Tất cả các kết nối phải chặt chẽ và không có lỏng lẻo.

Hoàn Thiện Vỏ Hộp Và Kiểm Tra Sơ Bộ

Sau khi lắp đặt xong các linh kiện bên trong, đặt chúng vào vỏ hộp bảo vệ. Khoan các lỗ cần thiết cho công tắc, các cổng kết nối dây hàn, và quạt tản nhiệt. Gắn quạt tản nhiệt vào vị trí thích hợp để đảm bảo luồng không khí lưu thông tối ưu.

Trước khi cấp điện, hãy sử dụng đồng hồ vạn năng để kiểm tra các kết nối. Đo điện trở giữa các điểm nối để đảm bảo không có ngắn mạch. Kiểm tra xem điện áp ra từ biến áp và bộ chỉnh lưu có đúng như dự kiến hay không. Bước kiểm tra sơ bộ này rất quan trọng để đảm bảo an toàn.

Thử Nghiệm Và Điều Chỉnh

Khi đã hoàn thành lắp ráp và kiểm tra sơ bộ, bạn có thể cấp điện cho máy hàn. Bắt đầu với một que hàn nhỏ và một miếng kim loại phế liệu để thử nghiệm. Quan sát hồ quang, độ nóng chảy của que hàn và vật liệu.

Nếu hồ quang yếu hoặc không ổn định, có thể cần điều chỉnh lại số vòng dây cuộn thứ cấp của biến áp. Nếu máy quá nóng, cần xem xét lại hệ thống tản nhiệt. Luôn đeo đầy đủ đồ bảo hộ khi thử nghiệm máy hàn. Việc điều chỉnh từng chút một sẽ giúp bạn đạt được hiệu suất hàn tối ưu.

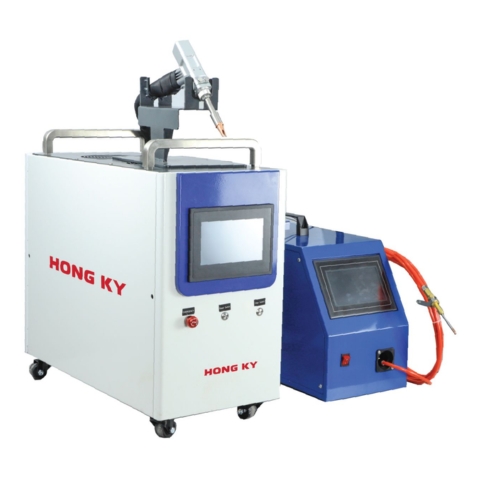

Máy hàn que Hồng Ký chuyên nghiệp, một ví dụ về thiết bị hàn trong ứng dụng thực tế khi thực hiện cách chế máy hàn mini.

Những Lưu Ý Quan Trọng Khi Chế Tạo Và Sử Dụng Máy Hàn Mini

An toàn luôn là yếu tố hàng đầu khi làm việc với điện và nhiệt độ cao. Việc tuân thủ các quy tắc an toàn sẽ bảo vệ bạn khỏi những rủi ro không đáng có trong quá trình chế tạo và sử dụng máy hàn mini. Nắm vững những lưu ý này sẽ giúp bạn có trải nghiệm an toàn và hiệu quả hơn.

An Toàn Điện Là Ưu Tiên Hàng Đầu

Khi làm việc với điện áp cao, nguy cơ điện giật là rất lớn. Luôn đảm bảo rằng máy hàn mini của bạn được cách điện tốt. Vỏ hộp kim loại phải được nối đất an toàn. Sử dụng găng tay cách điện và giày bảo hộ. Tránh làm việc trong môi trường ẩm ướt hoặc khi tay bị ướt.

Tất cả các mối nối điện phải được cách điện hoàn hảo để ngăn ngừa ngắn mạch và tiếp xúc ngoài ý muốn. Không bao giờ chạm vào các bộ phận dẫn điện khi máy đang hoạt động. Ngắt nguồn điện hoàn toàn trước khi kiểm tra hoặc điều chỉnh bất kỳ bộ phận nào.

Sử Dụng Thiết Bị Bảo Hộ Cá Nhân (PPE)

Khi hàn, mắt phải được bảo vệ bằng mặt nạ hàn chuyên dụng có kính lọc tia UV/IR. Tia hồ quang điện cực kỳ có hại cho mắt, gây bỏng võng mạc. Da phải được bảo vệ bằng quần áo dài tay, dày dặn làm từ vật liệu chống cháy, găng tay da chuyên dụng. Tránh hít phải khói hàn. Đảm bảo khu vực làm việc có đủ thông gió.

Khói hàn chứa các hạt kim loại nhỏ và khí độc hại. Nếu làm việc trong không gian kín, cần có hệ thống hút khói hoặc quạt thông gió mạnh.

Hạn Chế Cường Độ Và Thời Gian Hoạt Động

Máy hàn mini tự chế thường không có hệ thống làm mát chuyên nghiệp như máy công nghiệp. Do đó, chúng có thể dễ bị quá nhiệt nếu hoạt động liên tục trong thời gian dài với cường độ dòng điện cao. Hãy hạn chế thời gian hàn liên tục. Để máy nghỉ ngơi định kỳ để làm mát.

Theo dõi nhiệt độ của biến áp và các linh kiện khác. Nếu máy quá nóng, hãy ngắt điện và để máy nguội hoàn toàn trước khi tiếp tục. Việc này giúp kéo dài tuổi thọ của thiết bị và đảm bảo an toàn cho người dùng.

Kiểm Tra Và Bảo Trì Định Kỳ

Sau mỗi lần sử dụng hoặc định kỳ, cần kiểm tra lại toàn bộ máy hàn mini. Kiểm tra các mối nối dây điện xem có bị lỏng lẻo hay oxy hóa không. Đảm bảo các bộ phận cách điện vẫn còn nguyên vẹn. Làm sạch bụi bẩn bám trên các linh kiện và quạt tản nhiệt.

Kiểm tra tình trạng của kìm hàn và kẹp mát. Thay thế các bộ phận bị hư hỏng hoặc xuống cấp. Việc bảo trì định kỳ giúp máy hoạt động ổn định, an toàn và hiệu quả trong thời gian dài.

So Sánh Máy Hàn Mini Tự Chế Với Máy Hàn Công Nghiệp

Việc hiểu rõ ưu và nhược điểm của máy hàn mini tự chế so với máy hàn công nghiệp sẽ giúp bạn đưa ra lựa chọn phù hợp nhất cho nhu cầu của mình. Mỗi loại đều có những đặc tính riêng biệt phù hợp với các ứng dụng khác nhau.

Ưu Điểm Của Máy Hàn Mini Tự Chế

Máy hàn mini tự chế nổi bật với chi phí thấp, là lựa chọn lý tưởng cho ngân sách hạn chế. Khả năng tùy biến cao cho phép bạn điều chỉnh thiết kế và linh kiện để phù hợp với yêu cầu cụ thể. Việc này còn giúp người dùng nâng cao kỹ năng về điện tử và cơ khí thông qua quá trình tự tay chế tạo. Kích thước nhỏ gọn cũng là một lợi thế, giúp dễ dàng di chuyển và lưu trữ.

Máy có thể được sử dụng cho các công việc hàn nhẹ, sửa chữa đồ dùng gia đình hoặc các dự án thủ công nhỏ. Đây là một công cụ giáo dục tuyệt vời cho những ai muốn tìm hiểu về nguyên lý hàn và cách thức hoạt động của các thiết bị điện.

Nhược Điểm Và Hạn Chế

Tuy nhiên, máy hàn mini tự chế cũng có nhiều hạn chế. Hiệu suất hàn thường không cao bằng máy công nghiệp, dòng hàn có thể không ổn định. Độ bền và tuổi thọ của linh kiện tự chế thường thấp hơn, dễ bị hư hỏng khi hoạt động cường độ cao. Tính năng an toàn cũng là một mối lo ngại lớn, vì không có các chứng nhận an toàn và các mạch bảo vệ chuyên nghiệp.

Việc thiếu các tính năng điều chỉnh chính xác dòng hàn, chu kỳ tải (duty cycle) và các chế độ hàn khác khiến máy hàn mini tự chế kém linh hoạt hơn. Máy thường chỉ phù hợp cho hàn que với vật liệu mỏng và không thể hàn các loại vật liệu đặc biệt hoặc mối hàn yêu cầu độ chính xác cao.

Khi Nào Nên Chọn Loại Nào?

Máy hàn mini tự chế phù hợp cho những người có kinh nghiệm về điện, đam mê DIY và chỉ cần một công cụ hàn cơ bản cho các tác vụ không thường xuyên. Nó là một dự án học tập tuyệt vời và giúp tiết kiệm chi phí ban đầu.

Ngược lại, máy hàn công nghiệp là lựa chọn tối ưu cho các xưởng cơ khí chuyên nghiệp, các công việc đòi hỏi hiệu suất cao, độ bền vượt trội, an toàn được kiểm định và khả năng hàn đa dạng vật liệu. Đầu tư vào máy công nghiệp đảm bảo chất lượng công việc và tuân thủ các tiêu chuẩn an toàn lao động.

Tổng kết, việc tự tay chế tạo máy hàn mini đòi hỏi sự cẩn thận và kiến thức vững chắc về điện. Tuy mang lại nhiều lợi ích về chi phí và kiến thức, nhưng người dùng cần đặc biệt chú trọng đến các yếu tố an toàn và hiểu rõ những hạn chế của thiết bị tự chế. Luôn cân nhắc kỹ lưỡng nhu cầu và kỹ năng của bản thân trước khi quyết định thực hiện dự án này.

Việc tìm hiểu và thực hiện cách chế máy hàn mini là một hành trình thú vị, mang lại những giá trị thực tiễn cho những ai đam mê cơ khí và điện tử. Bằng cách tuân thủ các hướng dẫn chi tiết về linh kiện, quy trình lắp ráp và đặc biệt là các nguyên tắc an toàn nghiêm ngặt, bạn hoàn toàn có thể sở hữu một chiếc máy hàn nhỏ gọn, hữu ích cho các dự án tại gia. Mặc dù máy hàn tự chế không thể sánh bằng các thiết bị công nghiệp về hiệu suất và độ an toàn được chứng nhận, nó vẫn là một giải pháp kinh tế và là cơ hội tuyệt vời để nâng cao kiến thức và kỹ năng cá nhân. Hãy luôn ưu tiên an toàn và kiểm tra kỹ lưỡng mọi mối nối trước khi đưa vào sử dụng.
