Cách Chế Máy Cấp Nguồn Từ Nguồn Máy Tính Đơn Giản, Hiệu Quả Cao

Việc tự chế máy cấp nguồn từ nguồn máy tính cũ là một dự án hấp dẫn, giúp tái chế thiết bị điện tử và cung cấp một công cụ hữu ích cho các dự án DIY. Nguồn máy tính ATX, với khả năng cung cấp nhiều mức điện áp khác nhau và dòng điện tương đối lớn, trở thành nền tảng lý tưởng cho một máy cấp nguồn phòng thí nghiệm tiết kiệm chi phí. Bài viết này sẽ hướng dẫn bạn từng bước cách biến một nguồn ATX cũ thành một máy cấp nguồn đa năng, đảm bảo điện áp ổn định cho việc kiểm tra và phát triển thiết bị điện tử, đồng thời nhấn mạnh tầm quan trọng của việc an toàn sử dụng. Đây là giải pháp thực tiễn cho nhiều kỹ sư và người yêu công nghệ.

Giới Thiệu Chung Về Máy Cấp Nguồn và Tiềm Năng Từ Nguồn Máy Tính Cũ

Máy cấp nguồn đóng vai trò cốt lõi trong mọi phòng thí nghiệm điện tử. Nó cung cấp năng lượng ổn định để vận hành và kiểm tra các mạch điện tử. Thiết bị này cho phép kỹ sư cài đặt chính xác các thông số điện áp và dòng điện, đảm bảo DUT (Thiết Bị Đang Được Kiểm Tra) hoạt động đúng chức năng.

Máy Cấp Nguồn Là Gì?

Máy cấp nguồn là thiết bị cung cấp điện áp một chiều (DC) ổn định cho các tải điện tử. Trong môi trường phòng thí nghiệm, máy cấp nguồn để bàn là công cụ không thể thiếu. Nó cho phép các kỹ sư thử nghiệm mạch điện, linh kiện và thiết bị điện tử một cách an toàn và chính xác. Việc có một nguồn cấp điện linh hoạt giúp quá trình phát triển và gỡ lỗi trở nên hiệu quả hơn.

Tại Sao Nguồn Máy Tính ATX Là Lựa Chọn Lý Tưởng?

Nguồn máy tính ATX cũ là một kho báu tiềm ẩn với nhiều mức điện áp đầu ra hữu ích (3.3V, 5V, 12V, -12V). Chúng thường có công suất lớn và được thiết kế để hoạt động ổn định trong thời gian dài. Tận dụng nguồn ATX không chỉ giúp tái chế mà còn mang lại một máy cấp nguồn đa năng. Điều này đặc biệt có lợi cho các bạn sinh viên, những người có sở thích DIY hoặc các phòng lab có ngân sách hạn chế. Nó cung cấp các mức điện áp cơ bản cần thiết cho hầu hết các dự án điện tử.

Chuẩn Bị Trước Khi Chế Tạo Máy Cấp Nguồn Từ Nguồn Máy Tính

Để bắt đầu dự án này, việc chuẩn bị kỹ lưỡng là rất quan trọng. Bạn cần có đầy đủ các linh kiện và dụng cụ cần thiết. Hiểu rõ về cấu tạo và nguyên lý hoạt động của nguồn ATX cũng giúp quá trình chế tạo diễn ra suôn sẻ và an toàn.

Các Linh Kiện và Dụng Cụ Cần Thiết

Để chế tạo máy cấp nguồn từ nguồn máy tính, bạn sẽ cần một số vật liệu cơ bản. Một nguồn máy tính ATX cũ đang hoạt động tốt là linh kiện quan trọng nhất. Ngoài ra, hãy chuẩn bị các cọc đấu nối (terminal posts) để dễ dàng kết nối dây dẫn. Công tắc bật/tắt nguồn cũng rất cần thiết cho sự tiện lợi và an toàn.

Một chiếc hộp đựng (enclosure) là tùy chọn để bảo vệ các mạch điện bên trong. Bạn cũng cần một điện trở tải giả (load resistor) khoảng 10 Ohm, 10W để đảm bảo nguồn hoạt động ổn định. Các dụng cụ như kìm cắt, kìm tuốt dây, mỏ hàn, thiếc hàn, và ống gen co nhiệt cũng không thể thiếu. Đồng hồ vạn năng dùng để kiểm tra điện áp và dòng điện.
Bộ cấp nguồn bàn làm việc đơn và đa kênh

Hiểu Rõ Về Nguồn Máy Tính ATX Cũ

Nguồn máy tính ATX cung cấp nhiều mức điện áp khác nhau qua các dây dẫn màu sắc tiêu chuẩn. Dây màu xanh lá cây (PS_ON#) là dây kích hoạt nguồn, cần nối đất để bật nguồn. Dây màu xám (Power_OK) báo hiệu nguồn đã sẵn sàng hoạt động ổn định. Các dây màu vàng cung cấp +12V, dây màu đỏ là +5V, và dây màu cam là +3.3V. Dây màu đen là dây nối đất (GND). Việc nắm rõ chức năng của từng màu dây là điều kiện tiên quyết.

Hướng Dẫn Chi Tiết Cách Chế Máy Cấp Nguồn Từ Nguồn Máy Tính

Quy trình chế tạo máy cấp nguồn tự chế bao gồm nhiều bước. Từ việc kích hoạt nguồn ATX cho đến việc lắp đặt các cổng kết nối và kiểm tra. Mỗi bước đều đòi hỏi sự cẩn thận và chính xác để đảm bảo thiết bị hoạt động an toàn và hiệu quả.

Các Bước Cơ Bản Để Kích Hoạt Nguồn ATX

Đầu tiên, hãy ngắt kết nối hoàn toàn nguồn ATX khỏi mọi thiết bị và nguồn điện chính. Sau đó, xác định dây màu xanh lá cây (PS_ON#) trên bó dây 24 chân chính. Nối dây này với bất kỳ dây màu đen nào (GND) bằng một sợi dây nhỏ hoặc công tắc. Bước này sẽ kích hoạt nguồn khi bạn cắm điện.

Bạn có thể sử dụng một công tắc nhỏ để bật/tắt nguồn tiện lợi hơn. Gắn công tắc này vào vị trí thích hợp trên vỏ hộp hoặc để dây chờ. Đảm bảo các mối nối được cách điện cẩn thận bằng ống gen co nhiệt hoặc băng dính điện. Sau khi nối dây PS_ON# với GND, hãy cắm nguồn vào ổ cắm điện. Quạt của nguồn ATX sẽ quay, báo hiệu nguồn đã được kích hoạt thành công. Nếu không, hãy kiểm tra lại các kết nối dây.

Xác Định và Phân Loại Các Đầu Ra Điện Áp

Sau khi nguồn ATX đã hoạt động, bạn cần xác định và phân loại các đầu ra điện áp. Dây màu vàng cung cấp điện áp +12V, rất hữu ích cho các động cơ, LED công suất cao. Dây màu đỏ cung cấp +5V, thường dùng cho các mạch logic số và vi điều khiển. Dây màu cam cung cấp +3.3V, cần thiết cho các vi điều khiển và cảm biến hoạt động ở mức điện áp thấp.

Dây màu đen là dây chung (GND) cho tất cả các điện áp. Dây màu tím (+5VSB) cung cấp 5V dự phòng, luôn hoạt động ngay cả khi nguồn chính tắt. Dây màu xanh dương (-12V) có thể được sử dụng cho các ứng dụng đặc biệt yêu cầu điện áp âm. Hãy sử dụng đồng hồ vạn năng để kiểm tra chính xác giá trị điện áp của từng dây. Việc này giúp bạn đảm bảo nguồn cấp điện đúng theo thông số.

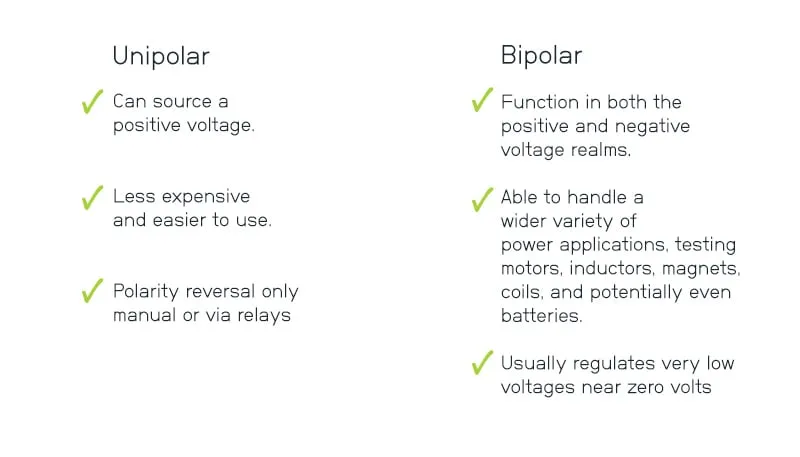

Bộ cấp nguồn bàn làm việc lưỡng cực so với đơn cực

Lắp Đặt Các Cổng Kết Nối và Bảo Vệ

Sau khi xác định các mức điện áp, bạn tiến hành cắt các đầu nối không cần thiết và tuốt vỏ dây của các đầu ra mà bạn muốn sử dụng. Gắn các cọc đấu nối (terminal posts) tương ứng với từng mức điện áp (+12V, +5V, +3.3V, GND) lên vỏ hộp. Hàn các dây tương ứng vào mặt sau của các cọc đấu nối. Đảm bảo các mối hàn chắc chắn và cách điện tốt.

Để tăng độ an toàn, hãy cân nhắc lắp một cầu chì cho mỗi đầu ra hoặc một cầu chì tổng. Ngoài ra, việc thêm một công tắc bật/tắt tổng thể cho nguồn điện là rất khuyến khích. Một điện trở tải giả 10 Ohm, 10W nối giữa dây +5V và GND có thể giúp nguồn ATX ổn định hơn. Điều này đặc biệt quan trọng với các nguồn ATX cũ, giúp tránh tình trạng nguồn tự tắt do không có tải.

Kiểm Tra và Đảm Bảo Hoạt Động An Toàn

Sau khi hoàn tất lắp đặt, hãy thực hiện kiểm tra kỹ lưỡng trước khi sử dụng. Sử dụng đồng hồ vạn năng để đo lại điện áp tại các cọc đấu nối, đảm bảo chúng cung cấp đúng giá trị mong muốn. Kiểm tra độ ổn định của điện áp khi có tải nhẹ. Luôn đảm bảo rằng tất cả các mối nối đều được cách điện đúng cách để tránh chập mạch.

Tuyệt đối không để dây điện trần tiếp xúc với nhau hoặc với vỏ kim loại. Nếu bạn sử dụng vỏ hộp kim loại, hãy nối đất vỏ hộp này để tăng cường an toàn. Việc tuân thủ các quy tắc an toàn điện là tối quan trọng. Bất kỳ sự cẩu thả nào cũng có thể dẫn đến nguy hiểm cho người sử dụng và thiết bị.

Các Loại Nguồn Điện Áp Từ Nguồn Máy Tính ATX và Ứng Dụng Thực Tiễn

Nguồn máy tính ATX cung cấp một loạt các điện áp hữu ích cho nhiều ứng dụng điện tử. Hiểu rõ các đặc tính này sẽ giúp bạn tận dụng tối đa máy cấp nguồn tự chế. Mặc dù không giống các loại máy cấp nguồn thương mại chuyên biệt, nguồn ATX vẫn mang lại giá trị lớn.

Nguồn Điện Áp Đơn và Đa Kênh Trong Bối Cảnh DIY

Nguồn máy tính ATX cung cấp nhiều đầu ra điện áp riêng biệt, tương đương với một máy cấp nguồn đa kênh cơ bản. Bạn có thể có +12V, +5V, +3.3V và -12V cùng lúc. Điều này rất tiện lợi khi bạn cần cấp nguồn cho các mạch có nhiều mức điện áp khác nhau. Ví dụ, một vi điều khiển cần +3.3V, trong khi một động cơ servo hoạt động ở +5V hoặc +12V.

Mỗi kênh điện áp từ nguồn ATX có khả năng cung cấp dòng điện đáng kể. Điều này làm cho nó phù hợp cho cả các dự án nhỏ và các ứng dụng đòi hỏi nhiều năng lượng hơn. Khả năng này vượt trội so với các nguồn cấp điện đơn kênh thông thường, mở ra nhiều khả năng cho người chế tạo.

Đặc Tính Vận Hành của Nguồn ATX (Tuyến Tính so với Chuyển Mạch)

Nguồn máy tính ATX là một loại nguồn chuyển mạch (switching power supply). Điều này có nghĩa là nó chuyển đổi điện áp hiệu quả hơn so với nguồn tuyến tính truyền thống. Nguồn chuyển mạch thường nhỏ gọn, nhẹ và cung cấp công suất cao hơn. Tuy nhiên, chúng có thể tạo ra nhiễu tần số cao (ripple) và tiếng ồn điện từ nhất định.

Đối với hầu hết các dự án DIY hoặc thử nghiệm mạch số, mức độ nhiễu này là chấp nhận được. Nếu bạn cần cấp nguồn cho các mạch analog nhạy cảm, bạn có thể cần thêm các bộ lọc nhiễu bên ngoài. Nguồn tuyến tính mang lại độ chính xác cao và ít nhiễu hơn, nhưng chúng cồng kềnh và kém hiệu quả hơn, không phù hợp cho việc tái chế từ nguồn ATX.

Tối Ưu Hóa và Nâng Cấp Máy Cấp Nguồn Tự Chế Của Bạn

Để máy cấp nguồn tự chế từ nguồn máy tính trở nên hữu dụng hơn, bạn có thể thực hiện một số cải tiến. Việc hiểu rõ các giới hạn và khả năng nâng cấp sẽ giúp thiết bị của bạn hoạt động hiệu quả và an toàn hơn.

Giới Hạn Công Suất và Cách Tính Toán

Mỗi nguồn ATX đều có giới hạn công suất tổng thể (ví dụ: 500W). Giới hạn này áp dụng cho tất cả các đầu ra cộng lại. Ví dụ, một nguồn ATX 500W không thể cung cấp 50V và 10A cùng lúc nếu chỉ có một kênh 12V. Bạn cần phải tính toán công suất tiêu thụ của DUT để đảm bảo không vượt quá khả năng của nguồn.

Công suất (P) được tính bằng công thức P = V x I (Điện áp nhân Dòng điện). Nếu bạn cấp 12V cho một thiết bị tiêu thụ 5A, công suất là 60W. Tổng công suất của tất cả các thiết bị kết nối không được vượt quá giới hạn của nguồn ATX. Việc tính toán này giúp bạn tránh quá tải và bảo vệ nguồn của mình.

Tính Năng Giám Sát Điện Áp Cảm Biến Từ Xa (Remote Sensing)

Tính năng cảm biến từ xa (remote sensing), thường có trong các bộ cấp nguồn chuyên nghiệp, giúp bù đắp sự sụt giảm điện áp trên dây dẫn. Với máy cấp nguồn tự chế từ nguồn máy tính, bạn có thể mô phỏng một phần tính năng này. Sử dụng dây dẫn ngắn và dày cho các kết nối chính. Điều này giúp giảm thiểu điện trở của dây dẫn và đảm bảo điện áp tại DUT gần với giá trị mong muốn.

Đối với các ứng dụng đòi hỏi độ chính xác cao, bạn có thể tích hợp một vôn kế kỹ thuật số trực tiếp vào bảng mạch thử nghiệm. Điều này cho phép bạn đo điện áp chính xác tại điểm tải. Mặc dù không phải là cảm biến từ xa thực thụ, nhưng nó giúp bạn theo dõi điện áp hiệu quả hơn.

Thời Gian Phản Hồi và Ổn Định Tải

Thời gian phản hồi là khoảng thời gian để nguồn điện điều chỉnh điện áp khi tải thay đổi đột ngột. Nguồn ATX được thiết kế để cung cấp dòng điện ổn định cho máy tính, nhưng không tối ưu cho các tải thay đổi nhanh. Với một máy cấp nguồn tự chế, thời gian phản hồi có thể không bằng các thiết bị chuyên dụng.

Để cải thiện sự ổn định, bạn có thể thêm các tụ điện lọc lớn vào các đầu ra. Các tụ điện này giúp làm phẳng điện áp và cung cấp dòng điện tức thời khi tải thay đổi. Điều này giúp giảm thiểu hiện tượng sụt áp tạm thời. Hãy chọn tụ điện có điện áp và dung lượng phù hợp với từng đường điện áp.

Sử Dụng Máy Cấp Nguồn Tự Chế Hiệu Quả và An Toàn

Sau khi hoàn thành việc chế máy cấp nguồn từ nguồn máy tính, việc sử dụng đúng cách là rất quan trọng. Hiểu rõ các chế độ hoạt động và khả năng kết nối giúp bạn tối ưu hóa công dụng của thiết bị. Luôn đặt an toàn lên hàng đầu trong mọi thao tác.

Hoạt Động Ở Chế Độ Điện Áp và Dòng Điện Không Đổi (CV/CC)

Máy cấp nguồn chuyên nghiệp thường có chế độ điện áp không đổi (CV) và dòng điện không đổi (CC). Nguồn ATX tự chế về cơ bản hoạt động ở chế độ CV tại các mức điện áp cố định. Ví dụ, nó sẽ cố gắng duy trì +12V hoặc +5V. Dòng điện đầu ra sẽ thay đổi tùy thuộc vào trở kháng của tải.

Để có chức năng CC, bạn sẽ cần thêm một mạch điều khiển dòng điện bên ngoài. Mạch này có thể được chế tạo từ các IC chuyên dụng hoặc module bán sẵn. Nó giúp bảo vệ thiết bị đang thử nghiệm khỏi bị hỏng do dòng điện quá cao. Việc này nâng cao đáng kể tính năng của máy cấp nguồn tự chế.

Kết Nối Nguồn Cấp Song Song và Nối Tiếp Để Tăng Công Suất

Nếu bạn cần điện áp cao hơn hoặc dòng điện lớn hơn, bạn có thể kết nối nhiều nguồn ATX song song hoặc nối tiếp.

• Hoạt động nối tiếp: Để tăng điện áp, nối đầu ra dương của nguồn này với đầu ra âm của nguồn kia. Ví dụ, để có 24V, bạn có thể nối hai nguồn +12V nối tiếp.
• Hoạt động song song: Để tăng dòng điện, nối tất cả các đầu ra dương với nhau và tất cả các đầu ra âm với nhau. Điều này giúp chia sẻ tải và tăng tổng dòng điện khả dụng.

Luôn đảm bảo rằng các nguồn được kết nối có cùng điện áp đầu ra khi nối song song. Cần cực kỳ cẩn thận khi kết nối nhiều nguồn để tránh chập mạch hoặc hỏng hóc. Tham khảo hướng dẫn sử dụng của nguồn ATX nếu có, để đảm bảo an toàn tuyệt đối.

Việc chế máy cấp nguồn từ nguồn máy tính cũ là một dự án thiết thực, mang lại một công cụ đa năng cho mọi phòng thí nghiệm điện tử DIY. Bằng cách tuân thủ các bước hướng dẫn chi tiết và chú trọng đến an toàn, bạn có thể biến một linh kiện tái chế thành một nguồn điện áp ổn định, phục vụ hiệu quả cho việc thử nghiệm các mạch điện và thiết bị điện tử. Thiết bị này không chỉ giúp bạn tiết kiệm chi phí mà còn nâng cao kỹ năng thực hành điện tử.

Ngày Cập Nhật Mới Nhất: Tháng 10 24, 2025 by Cơ khí Quốc Cường
