Việc tự tay chế tạo một chiếc máy bay điều khiển từ xa là niềm đam mê của nhiều người yêu thích kỹ thuật và hàng không mô hình. Bài viết này sẽ hướng dẫn chi tiết từng bước cách chế máy bay điều khiển từ xa tại nhà, từ việc chuẩn bị vật liệu cơ bản đến lắp ráp và hoàn thiện. Người đọc sẽ tìm thấy những kiến thức chuyên sâu về linh kiện điện tử cần thiết, các mẹo nhỏ trong thiết kế mô hình khí động học, và quy trình thực hiện một cách tỉ mỉ. Mục tiêu là giúp bạn tạo ra một mô hình máy bay không chỉ bay được mà còn hoạt động ổn định và bền bỉ, mang lại trải nghiệm đầy thú vị và tự hào.
Chuẩn Bị Vật Tư Và Dụng Cụ Thiết Yếu Để Chế Tạo Máy Bay Điều Khiển Từ Xa
Để bắt đầu hành trình chế tạo máy bay điều khiển từ xa, việc chuẩn bị đầy đủ vật tư và dụng cụ là bước nền tảng quan trọng. Các thành phần chính bao gồm hệ thống điện tử điều khiển, động cơ đẩy, và vật liệu cấu trúc thân máy bay. Mỗi loại vật liệu đều có vai trò riêng, quyết định đến hiệu suất và độ bền của chiếc máy bay sau này.
Tổng Quan Các Thành Phần Điện Tử Chủ Chốt
Một hệ thống máy bay điều khiển từ xa cơ bản bao gồm bộ thu tín hiệu (Receiver), động cơ servo, mạch điều tốc (ESC), động cơ chính (Motor), bộ pin nguồn và bộ cân bằng pin (BEC). Việc lựa chọn các linh kiện này cần dựa trên kích thước và mục đích sử dụng của máy bay. Một chiếc máy bay lớn sẽ cần các thành phần có công suất cao hơn để đảm bảo khả năng hoạt động.
Lựa Chọn Bộ Thu (Receiver) Phù Hợp Với Mục Đích Sử Dụng
Bộ thu tín hiệu là trung tâm giao tiếp giữa bộ điều khiển từ xa và máy bay. Việc chọn bộ thu cần căn cứ vào số kênh điều khiển mà máy bay yêu cầu. Đối với một mô hình cơ bản, bộ thu 4-6 kênh là đủ, nhưng với các mô hình phức tạp hơn, có thể cần đến bộ thu 8 kênh hoặc hơn để điều khiển nhiều chức năng như cánh tà, bánh lái, và thiết bị hạ cánh.
Hệ Thống Động Cơ Servo Và Bộ Cân Bằng Pin (BEC)
Động cơ servo chịu trách nhiệm điều khiển các bề mặt khí động học như cánh liệng, cánh nâng và bánh lái. Đối với mô hình máy bay có sải cánh lớn (ví dụ 190cm), các servo cần có mô-men xoắn mạnh mẽ để đảm bảo phản ứng nhanh và chính xác. Lượng điện năng tiêu thụ của servo cũng là yếu tố cần tính toán, vì nhiều servo lớn sẽ tiêu thụ nhiều dòng điện, đòi hỏi một BEC bên ngoài để ổn định điện áp cho bộ thu và servo.
Động Cơ Motor, Mạch Điều Tốc (ESC) Và Pin
Động cơ (Motor) là trái tim của hệ thống đẩy, và mạch điều tốc (ESC) sẽ điều khiển tốc độ quay của động cơ. Đối với một máy bay có trọng lượng khoảng 860g mỗi động cơ, việc sử dụng hai động cơ và hai ESC là hợp lý để cung cấp đủ lực đẩy. Pin là nguồn năng lượng chính, pin LiPo dung lượng cao (ví dụ 2200mAh) thường được ưa chuộng do mật độ năng lượng lớn và trọng lượng nhẹ.
Vật Liệu Cấu Trúc Thân Máy Bay Đơn Giản Và Hiệu Quả
Vật liệu chính để chế tạo khung thân và cánh máy bay thường là xốp loại dẻo dai hoặc các loại vật liệu composite nhẹ. Xốp mang lại ưu điểm về trọng lượng nhẹ và dễ gia công, nhưng cần được gia cố ở những vị trí chịu lực. Việc lựa chọn vật liệu sẽ ảnh hưởng trực tiếp đến tổng trọng lượng và độ bền của máy bay.
Tính Toán Sơ Bộ Và Thiết Kế Mô Hình Máy Bay Hiệu Quả
Sau khi chuẩn bị đầy đủ vật liệu, việc tính toán và thiết kế là bước quan trọng tiếp theo để đảm bảo máy bay có thể cất cánh và bay ổn định. Bước này đòi hỏi sự tỉ mỉ và hiểu biết cơ bản về nguyên lý khí động học.
Xác Định Trọng Lượng Và Trọng Tải Của Máy Bay

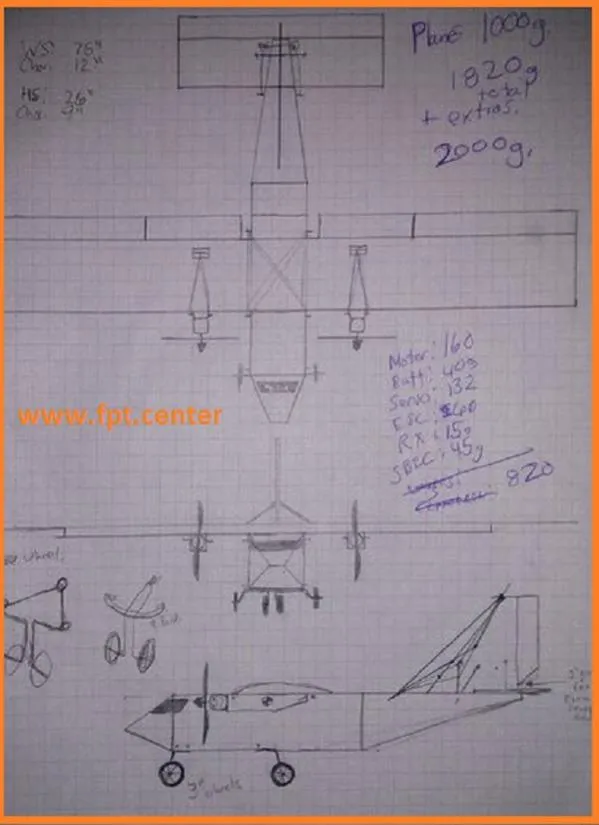

Trước tiên, cần tính toán tổng trọng lượng của tất cả các linh kiện và vật liệu cấu trúc. Ví dụ, với hai motor 80g, hai pin 400g, hai ESC 35g, sáu servo 25g, một BEC 35g và một bộ thu 15g, tổng trọng lượng có thể lên tới 2085g. Việc này giúp xác định lực nâng cần thiết và diện tích cánh phù hợp.
Mô hình máy bay điều khiển từ xa đang được chế tạo với các linh kiện điện tử
- alt: Một mô hình máy bay điều khiển từ xa đang được lắp ráp, thể hiện các bước chuẩn bị linh kiện điện tử và cấu trúc khung thân.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Sơ Đồ Lắp Ráp Linh Kiện
Công Thức Tính Toán Diện Tích Cánh Phù Hợp
Khi đã có tổng trọng lượng, bạn cần tính toán diện tích cánh máy bay sao cho nó có đủ lực nâng để cất cánh và duy trì độ cao. Có nhiều công cụ trực tuyến như ef-uk có thể hỗ trợ tính toán nhanh chóng dựa trên trọng lượng, tốc độ bay mong muốn và các yếu tố khí động học khác. Việc này đảm bảo máy bay không quá nặng hoặc quá nhẹ so với diện tích cánh.
Thiết Kế Sải Cánh Và Thân Máy Bay Tối Ưu

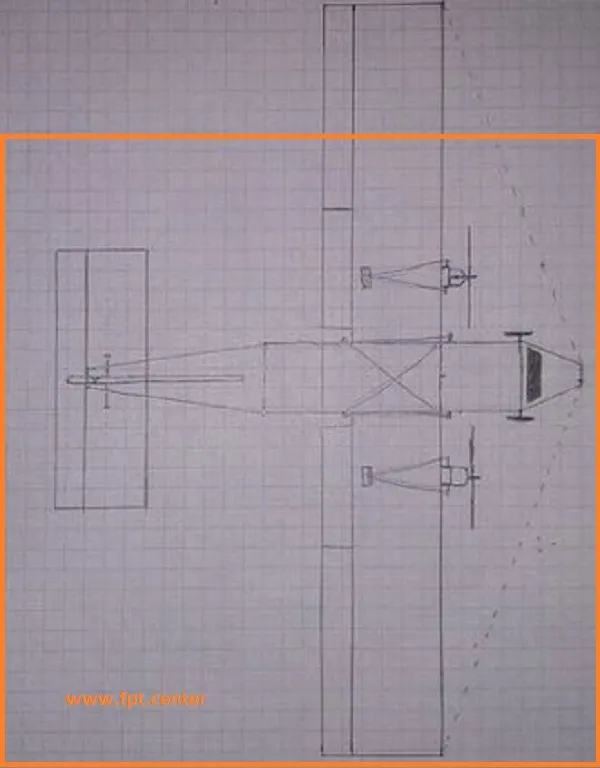

Diện tích cánh đã tính toán sẽ được phân bổ thành sải cánh (độ dài) và chiều rộng cánh (từ mép trước đến mép sau). Ví dụ, với tổng diện tích 5800 cm² và chiều rộng cánh 31cm, sải cánh sẽ là 190cm. Tỷ lệ giữa chiều rộng cánh và sải cánh (aspect ratio) ảnh hưởng đến đặc tính bay: tỷ lệ cao phù hợp cho máy bay huấn luyện (bay ổn định), trong khi tỷ lệ thấp dành cho máy bay nhào lộn (linh hoạt hơn).
Tối Ưu Hóa Tỷ Lệ Cánh Và Đuôi Để Đạt Độ Ổn Định
Ngoài cánh chính, phần đuôi máy bay cũng đóng vai trò quan trọng trong việc ổn định chuyến bay. Thanh ngang đuôi (horizontal stabilizer) thường chiếm khoảng 25-35% diện tích cánh chính. Phần thân máy bay cần có kích thước phù hợp để chứa các linh kiện và kết nối cánh với đuôi, đảm bảo sự cân bằng và độ bền cấu trúc. Đối với máy bay lớn, nên thiết kế cánh và đuôi có thể tháo rời để dễ dàng vận chuyển.
Thiết kế sải cánh và thân máy bay điều khiển từ xa với các tỷ lệ chuẩn
- alt: Bản vẽ kỹ thuật thiết kế sải cánh và thân máy bay điều khiển từ xa, minh họa các tỷ lệ và kích thước chuẩn.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Kế Hoạch Thiết Kế Khí Động Học
Quy Trình Lắp Ráp Chi Tiết Từng Phần Của Máy Bay Điều Khiển
Sau khi hoàn thành các bước thiết kế và chuẩn bị, giai đoạn lắp ráp là lúc các ý tưởng trở thành hiện thực. Mỗi bước cần được thực hiện cẩn thận để đảm bảo tính chính xác và độ an toàn của mô hình.
Chế Tạo Khung Thân Và Đuôi Máy Bay Bền Vững
Bắt đầu bằng việc chế tạo phần đuôi máy bay. Cắt hai hình tam giác và hai hình thang từ vật liệu xốp, sau đó dùng keo nóng silicon để kết nối chúng tạo thành cấu trúc đuôi vững chắc. Phần thân chính được tạo thành một hình hộp với kích thước đã định, có thêm các vách ngăn bên trong để tăng cường độ cứng và giữ cố định hình dạng.
Cấu trúc thân và đuôi máy bay điều khiển từ xa đang được lắp ráp từ các tấm xốp
- alt: Hình ảnh chi tiết cấu trúc thân và đuôi máy bay điều khiển từ xa đang được lắp ráp từ các tấm xốp.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Xây Dựng Khung Thân Đuôi
Phần mũi máy bay thường được tạo hình chóp để tối ưu hóa khí động học. Sau khi hoàn thành các bộ phận này, chúng được dán lại với nhau tạo thành khung thân hoàn chỉnh. Sự chắc chắn của khung thân là yếu tố then chốt cho sự an toàn và ổn định của chuyến bay.
Lắp Đặt Các Bộ Phận Điện Tử Vào Thân Máy
Sau khi khung thân đã sẵn sàng, tiến hành gắn các thiết bị điện tử vào bên trong. Bộ thu và pin được đặt cố định trong thân máy, trong khi các servo được gắn trực tiếp vào các vị trí điều khiển bề mặt cánh. Để tản nhiệt tốt hơn, hai mạch điều tốc (ESC) và bộ cân bằng pin (BEC) thường được gắn bên ngoài thân máy bay, tiếp xúc với luồng không khí.

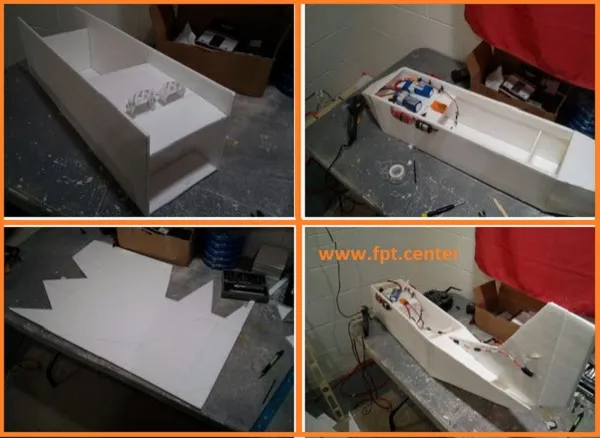

Lắp đặt các bộ phận điện tử như bộ thu, pin và servo vào thân máy bay
- alt: Hình ảnh minh họa việc lắp đặt các bộ phận điện tử như bộ thu, pin và servo vào khoang thân máy bay điều khiển từ xa.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Kết Nối Hệ Thống Điện

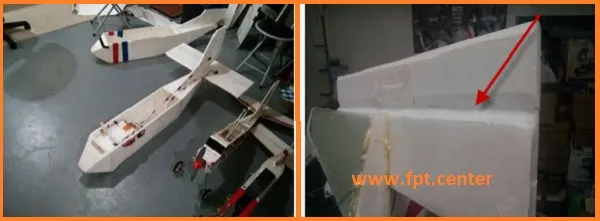

Phần đuôi máy bay được gắn thẳng đứng vào phần thân đuôi, tạo thành cánh đuôi đứng (vertical stabilizer). Thanh ngang giúp ổn định được cắt một rãnh nhỏ ở rìa, cho phép rìa cánh chuyển động lên xuống như một bản lề, điều khiển độ cao của máy bay.
Gắn cánh đuôi đứng và thanh ngang điều khiển độ ổn định cho máy bay
- alt: Cấu trúc đuôi máy bay điều khiển từ xa với cánh đuôi đứng và thanh ngang được gắn chắc chắn, sẵn sàng điều khiển độ ổn định.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Hoàn Thiện Phần Đuôi
Cấu Trúc Và Hoàn Thiện Cánh Máy Bay
Cánh máy bay được chế tạo theo thiết kế đã tính toán. Các dây dẫn cho servo được dán keo cố định bên trong cánh để đảm bảo hoạt động trơn tru. Tương tự như phần đuôi, rìa cánh (aileron) cũng được cắt một rãnh nhỏ để có thể chuyển động lên xuống. Để tăng cường độ chắc chắn và tránh rìa cánh bị rơi ra, sử dụng băng keo trong dán cố định phần rìa và phần cánh lại với nhau.
Quá trình làm cánh máy bay điều khiển từ xa, chú ý đến các dây dẫn và rìa cánh
- alt: Các bước làm cánh máy bay điều khiển từ xa, tập trung vào việc dán keo cố định dây dẫn và tạo rìa cánh di động.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Lắp Ráp Cánh Chính
Thi Công Bệ Gắn Động Cơ Đảm Bảo Chắc Chắn

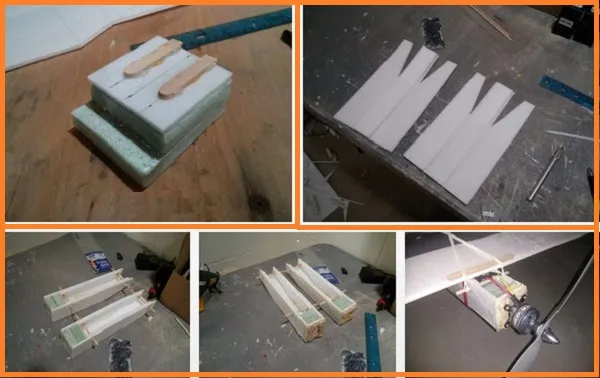

Bệ gắn động cơ là bộ phận cực kỳ quan trọng, cần phải chắc chắn để nâng đỡ trọng lượng của động cơ và chịu được lực đẩy. Tạo hai hình hộp chữ nhật với phần cuối hơi uốn cong. Sử dụng hai miếng xốp cách nhiệt được dán kết dính, có kích thước tương đương đầu lớn của hình hộp. Trên miếng xốp này, gắn hai thanh gỗ nhỏ để làm nơi vặn ốc vít cố định động cơ.
Chi tiết cách làm bệ gắn động cơ cho máy bay điều khiển từ xa
- alt: Hướng dẫn chi tiết cách làm bệ gắn động cơ cho máy bay điều khiển từ xa, đảm bảo chắc chắn và an toàn.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Gia Cố Bệ Động Cơ
Dùng hai thanh gỗ tròn xiên qua phần trước và sau của hình hộp, chúng sẽ dùng để kết nối bệ động cơ với cánh máy bay bằng dây cao su, tạo độ linh hoạt và giảm chấn. Sau khi keo khô, dùng tua vít gắn chặt động cơ vào các thanh gỗ.
Cân Bằng Trọng Tâm Và Gắn Cánh An Toàn

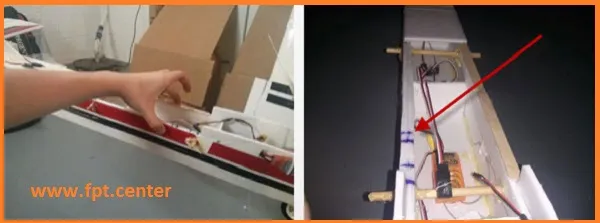

Tìm trọng tâm của thân máy bay là bước thiết yếu để đảm bảo chuyến bay ổn định. Dùng hai ngón tay nâng thân máy bay ở giữa và điều chỉnh vị trí cho đến khi nó đạt trạng thái cân bằng. Đánh dấu vị trí này bằng bút lông.
Xác định trọng tâm và vị trí gắn cánh trên thân máy bay điều khiển từ xa
- alt: Phương pháp xác định trọng tâm chính xác và đánh dấu vị trí gắn cánh trên thân máy bay điều khiển từ xa.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Cân Bằng Trọng Tâm
Tiếp theo, xác định vị trí đóng hai thanh chốt gỗ trên thân máy bay theo tỷ lệ 7:3, tức là 3 phần phía trước và 7 phần phía sau vị trí trọng tâm đã đánh dấu. Các thanh chốt này sẽ dùng để cố định cánh máy bay, đảm bảo cánh được gắn chắc chắn và đúng vị trí.
Hệ Thống Điều Khiển Rìa Cánh (Elevator Và Aileron)

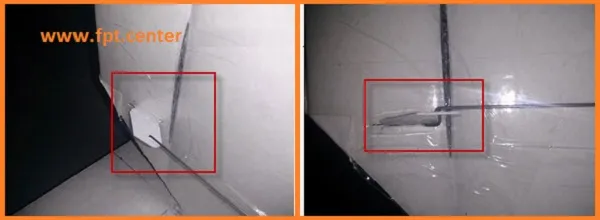

Hoạt động của rìa cánh (aileron) và cánh nâng (elevator) phụ thuộc vào động cơ servo. Dùng một dây đồng cứng để kết nối rìa cánh với servo, cho phép servo điều khiển chuyển động của cánh. Ở phần rìa cánh, một tấm nhựa được cắt hình dạng đặc biệt sẽ được gắn để làm điểm nối cho dây đồng, đảm bảo truyền động hiệu quả và chính xác.
Cơ chế gắn thanh điều khiển rìa cánh máy bay với servo bằng dây đồng
- alt: Sơ đồ kết nối thanh điều khiển rìa cánh máy bay với động cơ servo bằng dây đồng, minh họa cơ chế hoạt động.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Lắp Đặt Điều Khiển Aileron
Thiết Kế Và Lắp Đặt Chân Hạ Cánh

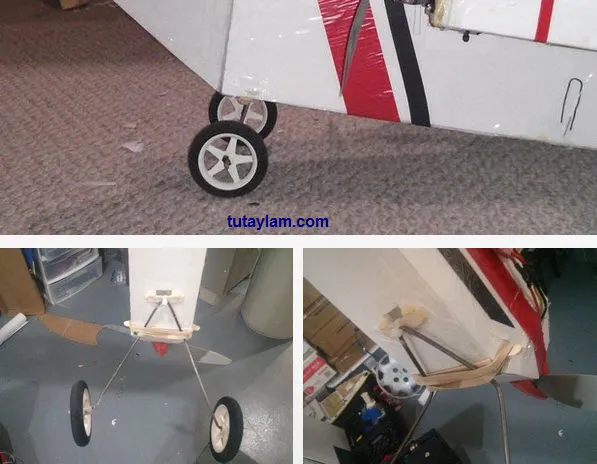

Công đoạn cuối cùng của việc chế tạo là làm chân hạ cánh cho máy bay. Sử dụng hai bánh xe nhỏ, có thể tận dụng từ đồ chơi cũ, và uốn một đoạn dây chì thành hình dạng phù hợp để tạo khung chân. Khung chân này được gắn vào phần thân máy bay bằng dây cao su, vừa giúp cố định chắc chắn, vừa tạo độ đàn hồi khi hạ cánh.
Các bước làm phần chân hạ cánh cho máy bay điều khiển từ xa bằng bánh xe và dây chì
- alt: Hướng dẫn chi tiết các bước làm phần chân hạ cánh cho máy bay điều khiển từ xa, sử dụng bánh xe và dây chì.
- title: Cách Chế Máy Bay Điều Khiển Từ Xa – Hoàn Thiện Chân Hạ Cánh
Kiểm Tra Và Vận Hành Thử Nghiệm Máy Bay Sau Chế Tạo
Sau khi hoàn tất quá trình lắp ráp, bước kiểm tra và vận hành thử nghiệm là cực kỳ quan trọng để đảm bảo máy bay hoạt động đúng như mong đợi và an toàn.
Kiểm Tra Chức Năng Của Các Bộ Phận Quan Trọng
Trước khi cất cánh, hãy kiểm tra kỹ lưỡng từng chức năng. Đảm bảo tất cả các servo phản ứng chính xác với tín hiệu từ bộ điều khiển. Kiểm tra động cơ và mạch điều tốc hoạt động trơn tru. Đặc biệt, hãy kiểm tra độ cân bằng của máy bay bằng cách nâng nó lên ở trọng tâm đã đánh dấu. Nếu máy bay nghiêng về phía nào, cần điều chỉnh lại vị trí các linh kiện hoặc thêm trọng lượng để đạt được sự cân bằng hoàn hảo.
Quy Tắc An Toàn Khi Bay Thử Nghiệm
Khi đã tự tin về kỹ thuật lắp ráp, hãy đưa máy bay đến một khu vực rộng rãi, vắng người để thực hiện chuyến bay thử nghiệm đầu tiên. Khu vực này giúp máy bay có đủ không gian để cất cánh, bay và hạ cánh an toàn. Đảm bảo không có vật cản nào có thể gây va chạm. Luôn giữ khoảng cách an toàn với máy bay và sẵn sàng ngắt động cơ nếu có bất kỳ sự cố nào xảy ra. Chuyến bay thử nghiệm đầu tiên sẽ giúp bạn làm quen với cách điều khiển và điều chỉnh nếu cần thiết.
Việc tự tay cách chế máy bay điều khiển từ xa là một hành trình thú vị, đòi hỏi sự kiên nhẫn và tỉ mỉ. Bằng cách tuân thủ các hướng dẫn chi tiết về chuẩn bị vật liệu, tính toán thiết kế và quy trình lắp ráp, bạn hoàn toàn có thể tạo ra một mô hình máy bay hoạt động hiệu quả. Sau khi hoàn thành, đừng quên kiểm tra kỹ lưỡng và thử nghiệm ở nơi an toàn để đảm bảo mọi thứ hoạt động trơn tru, mang lại trải nghiệm bay tuyệt vời.
