Dự án mạch tự lắp chuông cửa sử dụng IC NE555 không chỉ là một trải nghiệm thú vị mà còn là cách tuyệt vời để bạn làm quen với điện tử cơ bản. Bài viết này sẽ cung cấp hướng dẫn toàn diện, từ chuẩn bị linh kiện đến các bước lắp ráp, giúp bạn tạo ra một mô hình thực tế hoạt động hiệu quả. Việc tự tay xây dựng một mạch điện tử như thế này sẽ củng cố kỹ năng lắp ráp của bạn, đồng thời giúp bạn hiểu sâu hơn về nguyên lý hoạt động của các linh kiện điện tử thiết yếu. Hãy cùng khám phá thế giới của điện tử DIY và biến ý tưởng thành hiện thực ngay hôm nay.
Tại Sao Nên Tự Lắp Một Mạch Điện Tử?
Việc tự mình thực hiện các dự án điện tử mang lại nhiều lợi ích vượt trội, không chỉ dừng lại ở việc tạo ra một sản phẩm hoàn chỉnh. Đây là một hành trình khám phá, học hỏi và phát triển bản thân. Tự tay xây dựng các mạch điện tử giúp bạn tiếp cận kiến thức một cách trực quan và sâu sắc.
Phát Triển Kỹ Năng Kỹ Thuật
Khi bạn bắt đầu với một dự án mạch tự lắp, bạn sẽ được rèn luyện nhiều kỹ năng kỹ thuật quan trọng. Từ việc đọc sơ đồ mạch, nhận diện linh kiện cho đến các thao tác hàn mạch chính xác, mỗi bước đều đòi hỏi sự tỉ mỉ và kiến thức chuyên môn nhất định. Những kỹ năng này không chỉ hữu ích trong lĩnh vực điện tử mà còn có thể áp dụng rộng rãi trong nhiều ngành nghề khác.
Bạn sẽ học cách sử dụng các dụng cụ điện tử cơ bản như mỏ hàn, đồng hồ vạn năng và kìm cắt. Thực hành thường xuyên sẽ giúp bạn thuần thục các thao tác này, từ đó nâng cao độ chính xác và tốc độ làm việc. Đây là nền tảng vững chắc cho bất kỳ ai muốn theo đuổi sự nghiệp kỹ thuật.
Hiểu Sâu Sắc Nguyên Lý Hoạt Động
Lắp ráp một mạch điện tử từ con số 0 buộc bạn phải tìm hiểu và nắm vững nguyên lý hoạt động của từng linh kiện. Bạn sẽ hiểu rõ vai trò của điện trở, tụ điện, diode và đặc biệt là IC NE555 trong việc tạo ra tín hiệu và âm thanh. Kiến thức này không thể có được chỉ bằng cách đọc sách hay xem video.
Khi tự mình kết nối các thành phần và thấy mạch hoạt động, bạn sẽ có một cái nhìn trực quan về các định luật vật lý và nguyên lý điện tử. Điều này giúp củng cố kiến thức lý thuyết và biến chúng thành kinh nghiệm thực tiễn. Sự hiểu biết sâu sắc này là vô giá cho việc giải quyết các vấn đề phức tạp hơn trong tương lai.
Tối Ưu Hóa Chi Phí Và Tùy Chỉnh
Trong nhiều trường hợp, việc tự mạch tự lắp một thiết bị có thể tiết kiệm chi phí đáng kể so với việc mua sản phẩm làm sẵn trên thị trường. Bạn có thể tận dụng những linh kiện có sẵn hoặc tìm mua với giá phải chăng. Hơn nữa, việc tự lắp ráp cho phép bạn tùy chỉnh sản phẩm theo ý muốn.
Bạn có thể thay đổi các thông số của mạch để tạo ra âm thanh chuông khác biệt, hoặc thêm vào các tính năng bổ sung như đèn báo LED hay kết nối với các hệ thống khác. Khả năng tùy biến này mở ra không gian sáng tạo không giới hạn. Sản phẩm cuối cùng không chỉ hoạt động theo chức năng mà còn mang đậm dấu ấn cá nhân của bạn.
Trải Nghiệm Học Tập Thực Tế
Học hỏi thông qua trải nghiệm là một phương pháp hiệu quả nhất. Khi bạn đối mặt với những thách thức trong quá trình lắp ráp và tự mình tìm ra giải pháp, kiến thức sẽ được ghi nhớ sâu sắc hơn. Mỗi sai lầm là một bài học, và mỗi thành công là động lực để tiếp tục khám phá.
Dự án mạch tự lắp này mang lại cơ hội để thử nghiệm, kiểm tra giả thuyết và sửa chữa lỗi. Nó khuyến khích tư duy phản biện và kỹ năng giải quyết vấn đề. Đây là một trải nghiệm học tập thực tế, giúp bạn phát triển cả về kiến thức chuyên môn lẫn tư duy logic.

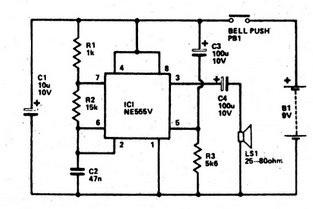

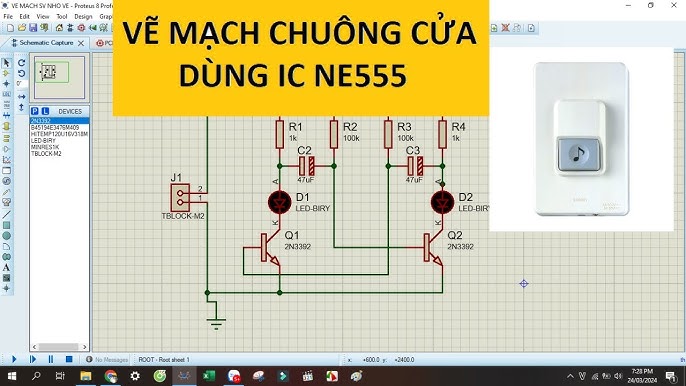

Giới Thiệu Tổng Quan Về Mạch Chuông Cửa NE555
Mạch chuông cửa sử dụng IC NE555 là một trong những dự án kinh điển và dễ tiếp cận nhất trong lĩnh vực điện tử DIY. IC NE555 là một bộ định thời đa năng, được ứng dụng rộng rãi nhờ tính linh hoạt và dễ sử dụng. Hiểu rõ về IC này là chìa khóa để xây dựng thành công mạch chuông cửa.
Tầm Quan Trọng Của NE555 Trong Các Dự Án DIY
IC NE555, được giới thiệu lần đầu vào năm 1972, đã nhanh chóng trở thành một trong những mạch tích hợp phổ biến nhất mọi thời đại. Khả năng hoạt động ở nhiều chế độ khác nhau như đơn ổn (monostable), đa hài bất ổn (astable) và đa hài ổn định (bistable) khiến nó trở thành lựa chọn hàng đầu cho các dự án DIY. Với NE555, bạn có thể tạo ra bộ định thời, bộ dao động, bộ điều biến độ rộng xung (PWM) và nhiều ứng dụng khác.
Trong dự án chuông cửa này, NE555 hoạt động ở chế độ đa hài bất ổn, tạo ra một chuỗi xung vuông liên tục với tần số và độ rộng xung được xác định bởi các linh kiện bên ngoài như điện trở và tụ điện. Sự đơn giản nhưng mạnh mẽ của NE555 giúp những người mới bắt đầu dễ dàng tiếp cận và hiểu về nguyên lý tạo dao động. Đây là một bước đệm quan trọng để khám phá các mạch phức tạp hơn trong tương lai.
Nguyên Lý Tạo Dao Động Của IC NE555
IC NE555 bao gồm một bộ so sánh, một flip-flop và một tầng đầu ra công suất. Trong chế độ đa hài bất ổn, NE555 không có trạng thái ổn định, mà thay đổi giữa trạng thái cao và thấp liên tục, tạo ra các xung. Tần số của các xung này được điều khiển bởi một mạng RC (điện trở-tụ điện) bên ngoài. Khi tụ điện nạp điện đến một ngưỡng nhất định, đầu ra của NE555 sẽ chuyển trạng thái.
Sau đó, tụ điện sẽ xả qua một điện trở khác cho đến khi đạt đến ngưỡng thấp hơn, khiến đầu ra chuyển trạng thái trở lại. Quá trình nạp và xả này lặp đi lặp lại, tạo ra một tín hiệu dao động hình vuông. Tần số của dao động này chính là tần số của âm thanh mà chuông cửa sẽ tạo ra. Hiểu rõ cơ chế này giúp bạn dễ dàng điều chỉnh âm thanh chuông theo ý muốn.
Các Thông Số Kỹ Thuật Cơ Bản Cần Nắm Vững
Trước khi bắt tay vào lắp ráp, việc nắm rõ các thông số kỹ thuật của mạch là điều kiện tiên quyết. Đây là những thông tin cốt lõi giúp bạn đảm bảo mạch hoạt động đúng cách và an toàn.
- Điện áp làm việc: Mạch hoạt động ổn định trong dải điện áp từ 4.0V đến 7.0V. Việc cấp đúng điện áp sẽ đảm bảo tuổi thọ của linh kiện và hiệu suất của mạch. Cấp điện áp quá cao có thể làm hỏng IC và các linh kiện khác, trong khi điện áp quá thấp có thể khiến mạch không hoạt động hoặc hoạt động không ổn định.
- Kích thước PCB: Bảng mạch in (PCB) có kích thước 4.3 mm (chiều dài) x 3.5 mm (chiều rộng). Kích thước này khá nhỏ gọn, phù hợp cho việc lắp đặt vào nhiều loại vỏ bọc khác nhau hoặc tích hợp vào các dự án lớn hơn. Việc quản lý không gian trên PCB hiệu quả là một kỹ năng quan trọng trong thiết kế mạch điện tử.
Các thông số này không chỉ là con số mà là hướng dẫn quan trọng cho quá trình thiết kế, lắp ráp và kiểm tra mạch. Luôn kiểm tra lại các thông số kỹ thuật của linh kiện trước khi sử dụng để tránh những sai sót không đáng có. Đây là nguyên tắc cơ bản để đảm bảo an toàn và hiệu quả cho bất kỳ dự án điện tử nào.
Chuẩn Bị Toàn Diện Cho Dự Án Mạch Tự Lắp
Thành công của bất kỳ dự án điện tử nào phụ thuộc rất nhiều vào khâu chuẩn bị. Việc có đầy đủ linh kiện, dụng cụ và kiến thức cần thiết sẽ giúp quá trình lắp ráp diễn ra suôn sẻ và hiệu quả. Đừng bỏ qua bất kỳ bước nào trong giai đoạn này.

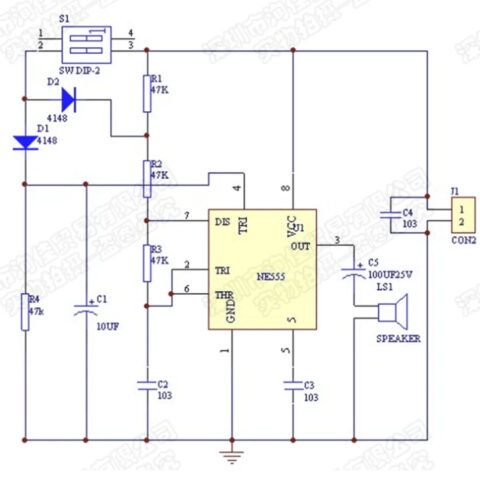

Danh Mục Linh Kiện Chi Tiết Và Chức Năng Của Từng Thành Phần
Một danh sách linh kiện rõ ràng và đầy đủ là yếu tố then chốt để bạn có thể tự lắp ráp mạch chuông cửa một cách chính xác. Mỗi linh kiện đều có một vai trò cụ thể trong việc hình thành và duy trì hoạt động của mạch.
Bảng mạch (PCB) x 1: Đây là nền tảng vật lý, nơi tất cả các linh kiện điện tử sẽ được gắn và kết nối với nhau. PCB giúp tổ chức mạch điện một cách gọn gàng và đảm bảo các kết nối điện ổn định. Việc lựa chọn một PCB chất lượng tốt là rất quan trọng để tránh các vấn đề về hàn và độ bền của mạch.
Sừng (Loa) x 1: Sừng là bộ phận tạo ra âm thanh tiếng chuông. Nó chuyển đổi tín hiệu điện từ mạch NE555 thành sóng âm thanh mà chúng ta có thể nghe được. Chọn một sừng có trở kháng và công suất phù hợp với mạch để đảm bảo âm lượng và chất lượng âm thanh tốt.
Dây nối (100MM chuỗi đỏ x 2 và 100MM chuỗi đen x 2): Các dây này được dùng để cấp nguồn và kết nối các phần khác nhau của mạch, đảm bảo tín hiệu được truyền tải thông suốt. Dây màu đỏ thường dùng cho cực dương (+Vcc) và dây màu đen cho cực âm (GND) để dễ dàng phân biệt và tránh nhầm lẫn khi kết nối nguồn điện.
Chip NE555 x 1: Đây là trái tim của mạch chuông cửa, đóng vai trò là bộ định thời hoặc bộ dao động. NE555 chịu trách nhiệm tạo ra các xung điện có tần số cụ thể, điều khiển âm thanh của chuông. Đây là linh kiện quan trọng nhất, quyết định hoạt động của toàn bộ mạch.
Khối 8P IC (Socket IC 8 chân) x 1: Khối này cung cấp một đế cắm an toàn cho chip NE555, giúp bạn dễ dàng lắp đặt hoặc thay thế IC mà không cần hàn trực tiếp lên chân chip. Sử dụng socket giúp bảo vệ IC khỏi nhiệt độ cao khi hàn và tránh hỏng hóc do thao tác sai.
Tụ điện 100UF 25V x 1: Tụ điện này đóng vai trò quan trọng trong việc tạo ra các hằng số thời gian cho mạch dao động của NE555. Nó giúp ổn định điện áp và lọc nhiễu, đảm bảo tín hiệu âm thanh được rõ ràng. Giá trị điện dung lớn hơn sẽ làm giảm tần số dao động.
Tụ 10EC 25V x 1: Tụ điện này, có thể là một biến thể của tụ điện phân hoặc tụ gốm, cũng góp phần vào việc tạo thời gian hoặc lọc nguồn, tùy thuộc vào sơ đồ mạch cụ thể. Sự kết hợp của các loại tụ giúp tinh chỉnh đặc tính dao động của mạch.
Nút nhấn (665) x 1: Nút nhấn này là công tắc kích hoạt tiếng chuông cửa. Khi nhấn, nó sẽ đóng mạch, cho phép dòng điện chạy qua và khởi động quá trình tạo âm thanh. Chọn loại nút nhấn có độ bền cao và cảm giác nhấn tốt.
Tụ gốm 103 (0.01uF) x 3: Các tụ gốm này thường được sử dụng để lọc nhiễu tần số cao hoặc tạo ra các hằng số thời gian nhỏ trong mạch. Chúng giúp ổn định hoạt động của NE555 và cải thiện chất lượng tín hiệu đầu ra. Tụ gốm có độ bền cao và ít bị ảnh hưởng bởi nhiệt độ.
Điện trở 47K x 5: Điện trở là linh kiện thụ động có chức năng giới hạn dòng điện và chia điện áp trong mạch. Trong mạch NE555, các điện trở này cùng với tụ điện xác định tần số dao động và độ rộng xung. Việc sử dụng đúng giá trị điện trở là cực kỳ quan trọng.
Diode 1N4148 x 2: Diode bán dẫn 1N4148 là một diode chuyển mạch nhanh, thường được dùng để bảo vệ linh kiện khỏi điện áp ngược hoặc định hướng dòng điện. Trong mạch này, chúng có thể được dùng để tạo đường dẫn xả tụ hoặc bảo vệ đầu ra của NE555 khỏi quá áp.
Dụng Cụ Cần Thiết Cho Quá Trình Lắp Ráp
Để thực hiện dự án mạch tự lắp một cách chuyên nghiệp và an toàn, bạn cần chuẩn bị một bộ dụng cụ đầy đủ. Việc có sẵn các dụng cụ phù hợp sẽ giúp quá trình lắp ráp diễn ra nhanh chóng và chính xác.
- Mỏ hàn và Thiếc hàn: Mỏ hàn dùng để làm nóng các chân linh kiện và điểm tiếp xúc trên PCB, trong khi thiếc hàn là vật liệu dẫn điện tạo ra mối nối. Hãy chọn mỏ hàn có công suất phù hợp (thường là 30-60W) và thiếc hàn có lõi nhựa thông để mối hàn bóng đẹp và chắc chắn.
- Kìm cắt và Kềm nhọn: Kìm cắt dùng để cắt bỏ phần chân linh kiện thừa sau khi hàn. Kềm nhọn (hoặc kềm mũi kim) rất hữu ích để uốn cong chân linh kiện, định vị chúng trên PCB hoặc giữ chặt các chi tiết nhỏ.
- Đồng hồ vạn năng: Dụng cụ này dùng để đo điện áp, dòng điện và điện trở, giúp bạn kiểm tra linh kiện trước khi lắp đặt và gỡ lỗi mạch sau khi hoàn thành. Đây là một công cụ không thể thiếu cho bất kỳ người làm điện tử nào.
- Hút thiếc hoặc dây hút thiếc: Dùng để loại bỏ thiếc hàn thừa hoặc sửa chữa các mối hàn bị lỗi. Chúng giúp bạn gỡ bỏ linh kiện một cách dễ dàng và làm sạch điểm hàn.
- Kính lúp: Rất hữu ích khi làm việc với các linh kiện nhỏ hoặc kiểm tra các mối hàn chi tiết. Kính lúp giúp bạn nhìn rõ hơn và đảm bảo độ chính xác trong từng thao tác.
- Giá đỡ mạch (nếu có): Giúp cố định PCB trong quá trình hàn, giúp bạn rảnh tay và làm việc dễ dàng hơn.
Kiểm Tra Linh Kiện Trước Khi Lắp Đặt
Trước khi bắt tay vào hàn, hãy dành thời gian kiểm tra kỹ lưỡng từng linh kiện. Việc này giúp phát hiện sớm các linh kiện bị lỗi hoặc sai giá trị, tránh lãng phí thời gian và công sức khi gỡ lỗi sau này.
Sử dụng đồng hồ vạn năng để đo giá trị điện trở, kiểm tra độ dẫn của diode và kiểm tra xem tụ điện có bị ngắn mạch hoặc hở mạch không. Đối với các IC như NE555, mặc dù khó kiểm tra chức năng hoàn chỉnh, bạn vẫn có thể kiểm tra các chân có bị cong vênh hay đứt gãy không. Đảm bảo tất cả các linh kiện đều mới và không có dấu hiệu hư hại vật lý.
Hướng Dẫn Lắp Ráp Mạch Chuông Cửa NE555 Từng Bước
Lắp ráp mạch điện tử đòi hỏi sự cẩn thận và tuần tự. Việc tuân thủ đúng các bước sẽ giúp bạn hoàn thành dự án một cách hiệu quả và đảm bảo mạch hoạt động đúng như mong đợi. Hãy bắt đầu với một không gian làm việc sạch sẽ và đủ ánh sáng.
Quy Trình Sắp Xếp Và Định Vị Linh Kiện Trên PCB
Trước khi hàn, hãy sắp xếp các linh kiện lên bảng mạch in (PCB) theo sơ đồ mạch đã chuẩn bị. Bắt đầu với các linh kiện thấp trước, như điện trở và diode, sau đó đến các linh kiện cao hơn như tụ điện và socket IC. Việc này giúp quá trình hàn dễ dàng hơn và tránh che khuất các linh kiện nhỏ.
Đảm bảo rằng các linh kiện có cực tính (như diode, tụ điện phân, IC) được lắp đúng chiều. Sai cực tính có thể dẫn đến hỏng linh kiện hoặc toàn bộ mạch. Hãy kiểm tra lại nhiều lần trước khi hàn để tránh phải sửa chữa sau này.
Kỹ Thuật Hàn Nối Các Thành Phần Cơ Bản
Hàn là một kỹ năng cơ bản nhưng quan trọng nhất trong việc lắp ráp mạch tự lắp. Một mối hàn tốt phải sáng bóng, mịn màng và có hình dạng chóp nón, đảm bảo kết nối điện chắc chắn.
Giữ mỏ hàn sạch sẽ và có nhiệt độ phù hợp. Đặt đầu mỏ hàn chạm vào cả chân linh kiện và pad trên PCB cùng lúc, sau đó đưa thiếc hàn vào điểm tiếp xúc. Thiếc sẽ chảy ra và bao phủ đều mối nối. Tránh giữ mỏ hàn quá lâu để không làm hỏng linh kiện hoặc bong pad trên PCB. Thực hành trên các mối hàn thử nghiệm trước khi hàn vào mạch chính là một ý tưởng tốt.
Lắp Đặt IC NE555 Và Các Dây Kết Nối
Sau khi đã hàn các linh kiện thụ động và socket IC, đến lượt lắp đặt chip NE555. Nếu bạn đang sử dụng socket IC, hãy cắm chip NE555 vào socket một cách cẩn thận, đảm bảo tất cả các chân đều thẳng hàng và khớp vào lỗ. Hãy chú ý đến dấu chấm hoặc khuyết trên IC và trên socket để định vị đúng chiều của IC.
Tiếp theo là kết nối các dây cấp nguồn và các dây tín hiệu khác. Sử dụng dây đỏ cho dương nguồn (VCC) và dây đen cho âm nguồn (GND). Hãy cắt dây với độ dài vừa phải, tước vỏ cách điện và hàn chặt vào các điểm được chỉ định trên PCB. Đảm bảo các mối hàn dây chắc chắn và không bị chập với các mối hàn khác.
Kết Nối Nút Nhấn Và Loa (Sừng)
Bước cuối cùng trong quá trình lắp ráp vật lý là kết nối nút nhấn và loa (sừng) vào mạch. Nút nhấn thường có hai chân và được kết nối vào vị trí công tắc trong sơ đồ mạch. Khi nhấn, nó sẽ kích hoạt mạch tạo âm thanh.
Loa (sừng) cũng có hai chân và sẽ được kết nối vào đầu ra âm thanh của mạch. Đảm bảo rằng loa được kết nối đúng cực tính nếu nó là loại loa có cực tính (thường là loa lớn). Đối với sừng nhỏ trong dự án này, cực tính thường không quá quan trọng, nhưng việc tuân thủ vẫn là một thói quen tốt. Kiểm tra lại toàn bộ các mối nối một lần nữa để chắc chắn không có lỗi nào.
Kiểm Tra, Vận Hành Và Khắc Phục Sự Cố Mạch Sau Khi Lắp Ráp
Sau khi hoàn thành lắp ráp, bước quan trọng tiếp theo là kiểm tra và vận hành mạch. Việc này giúp đảm bảo rằng mọi thứ hoạt động đúng như thiết kế và phát hiện sớm các vấn đề tiềm ẩn. Đừng bỏ qua giai đoạn kiểm tra kỹ lưỡng này.
Quy Trình Kiểm Tra Mạch Sau Khi Hoàn Thành
Trước khi cấp nguồn, hãy thực hiện kiểm tra trực quan và kiểm tra bằng đồng hồ vạn năng. Đầu tiên, kiểm tra toàn bộ bảng mạch bằng mắt thường để tìm các lỗi hàn, cầu chì thiếc hoặc linh kiện bị lắp sai chiều. Đặc biệt chú ý đến các chân IC và socket.
Sử dụng đồng hồ vạn năng để kiểm tra độ thông mạch (continuity) giữa các điểm nối quan trọng và kiểm tra xem có bất kỳ sự ngắn mạch nào giữa các đường mạch liền kề hay không. Kiểm tra điện trở của các linh kiện đã hàn có đúng giá trị không. Việc kiểm tra cẩn thận này sẽ giảm thiểu rủi ro khi cấp nguồn lần đầu.
Vận Hành Thử Nghiệm Mạch Chuông Cửa
Khi đã chắc chắn về các kết nối và không có ngắn mạch, bạn có thể cấp nguồn cho mạch. Sử dụng nguồn điện có điện áp nằm trong dải làm việc đã nêu (4.0-7.0V). Quan sát phản ứng của mạch khi được cấp nguồn.
Sau đó, nhấn nút chuông cửa. Nếu mọi thứ hoạt động đúng, bạn sẽ nghe thấy âm thanh từ loa. Hãy lắng nghe kỹ xem âm thanh có ổn định, rõ ràng không, hay có tiếng rè, nhiễu nào không. Quá trình vận hành thử nghiệm là bước xác nhận cuối cùng về tính đúng đắn của việc mạch tự lắp.
Các Lỗi Thường Gặp Và Phương Pháp Khắc Phục Hiệu Quả
Dù đã cẩn thận, việc gặp phải lỗi là điều khó tránh khỏi trong các dự án điện tử. Điều quan trọng là biết cách xác định và khắc phục chúng.
- Mạch không có âm thanh: Kiểm tra lại nguồn cấp điện, đảm bảo rằng điện áp đủ và dây nối không bị đứt. Kiểm tra các mối hàn của IC NE555 và loa. Đảm bảo IC được lắp đúng chiều và không bị hỏng. Có thể thay thế NE555 bằng một IC mới để loại trừ khả năng IC bị lỗi.
- Âm thanh yếu hoặc bị rè: Kiểm tra lại giá trị của các điện trở và tụ điện, đặc biệt là tụ lọc nguồn. Mối hàn lỏng hoặc linh kiện bị hỏng có thể gây ra hiện tượng này. Đảm bảo loa được kết nối chắc chắn và không bị hỏng hóc.
- Mạch bị chập hoặc quá nóng: Ngắt nguồn ngay lập tức. Kiểm tra lại kỹ lưỡng các mối hàn xem có bị chập giữa các đường mạch không. Kiểm tra các linh kiện có cực tính đã được lắp đúng chiều chưa. Một linh kiện bị lỗi hoặc lắp sai có thể gây ra ngắn mạch.
Luôn bắt đầu từ những kiểm tra đơn giản nhất và tiến tới các phần phức tạp hơn. Sử dụng đồng hồ vạn năng để đo điện áp tại các điểm khác nhau trong mạch có thể giúp khoanh vùng vị trí lỗi hiệu quả.
Nâng Cao Và Tùy Chỉnh Mạch Chuông Cửa NE555
Sau khi mạch chuông cửa cơ bản đã hoạt động ổn định, bạn có thể xem xét việc nâng cấp và tùy chỉnh để phù hợp hơn với nhu cầu sử dụng hoặc để khám phá thêm tiềm năng của IC NE555. Đây là cơ hội tuyệt vời để sáng tạo và cá nhân hóa sản phẩm của mình.
Điều Chỉnh Tần Số Và Âm Lượng Chuông
Tần số của tiếng chuông cửa được xác định bởi giá trị của các điện trở và tụ điện trong mạng RC kết nối với IC NE555. Để thay đổi tần số (tức là cao độ của tiếng chuông), bạn có thể thay đổi giá trị của các điện trở (R) hoặc tụ điện (C) này. Tăng giá trị R hoặc C sẽ làm giảm tần số, khiến âm thanh trầm hơn, và ngược lại. Bạn có thể sử dụng biến trở để điều chỉnh tần số một cách linh hoạt.
Về âm lượng, nếu loa không đủ lớn, bạn có thể thêm một tầng khuếch đại âm thanh nhỏ sử dụng transistor hoặc một IC khuếch đại âm thanh chuyên dụng. Tuy nhiên, đối với mạch chuông cửa đơn giản, việc chọn một loa có hiệu suất cao hơn hoặc tăng điện áp cung cấp (trong giới hạn cho phép của NE555) cũng có thể giúp tăng âm lượng.
Các Ý Tưởng Mở Rộng Cho Dự Án Chuông Cửa
Dự án mạch tự lắp này chỉ là khởi đầu. Bạn có thể mở rộng nó với nhiều tính năng thú vị khác để tạo ra một hệ thống chuông cửa thông minh hơn.
- Thêm đèn LED báo hiệu: Kết nối một đèn LED với đầu ra của NE555 (thông qua một điện trở giới hạn dòng) để tạo hiệu ứng nhấp nháy cùng với tiếng chuông. Điều này không chỉ tăng tính thẩm mỹ mà còn hữu ích cho người khiếm thính hoặc trong môi trường ồn ào.
- Sử dụng nguồn pin di động: Thay vì cấp nguồn từ adapter, bạn có thể thiết kế mạch để hoạt động bằng pin. Điều này giúp chuông cửa trở nên di động hơn và dễ dàng lắp đặt ở bất kỳ đâu mà không cần ổ cắm điện. Đảm bảo có mạch ổn áp nếu sử dụng nhiều pin.
- Tích hợp cảm biến chuyển động hoặc ánh sáng: Thay thế nút nhấn bằng một cảm biến chuyển động PIR hoặc một cảm biến ánh sáng LDR. Khi có người di chuyển qua hoặc khi trời tối, chuông sẽ tự động kêu. Điều này biến chuông cửa thông thường thành một hệ thống cảnh báo đơn giản.
- Kết nối với các hệ thống nhà thông minh: Với kiến thức nâng cao hơn, bạn có thể tích hợp mạch này vào một hệ thống nhà thông minh thông qua các module giao tiếp không dây như ESP8266 hoặc Arduino.
Những Lưu Ý Quan Trọng Khi Thực Hiện Dự Án Điện Tử DIY
Để đảm bảo an toàn và thành công cho mọi dự án mạch tự lắp, có một số nguyên tắc cơ bản bạn cần luôn tuân thủ. Những lưu ý này không chỉ giúp bảo vệ bạn mà còn bảo vệ các linh kiện và thiết bị của bạn.
Đảm Bảo An Toàn Điện
Điện là một yếu tố nguy hiểm nếu không được xử lý cẩn thận. Luôn đảm bảo rằng nguồn điện đã được ngắt trước khi bạn thực hiện bất kỳ thao tác nào trên mạch. Sử dụng các dụng cụ cách điện và tránh chạm tay trực tiếp vào các phần dẫn điện khi mạch đang hoạt động.
Hãy làm việc trong một môi trường khô ráo, thoáng mát và tránh xa các vật liệu dễ cháy. Nếu bạn không chắc chắn về một kết nối nào đó, hãy tham khảo ý kiến của người có kinh nghiệm hoặc tìm kiếm thông tin đáng tin cậy. An toàn luôn là ưu tiên hàng đầu.
Tầm Quan Trọng Của Chất Lượng Linh Kiện
Việc lựa chọn linh kiện chất lượng tốt là yếu tố quyết định đến độ bền và hiệu suất của mạch. Linh kiện kém chất lượng có thể gây ra nhiều vấn đề như hoạt động không ổn định, tuổi thọ ngắn, hoặc thậm chí là hỏng hóc ngay lập tức.
Hãy mua linh kiện từ các nhà cung cấp uy tín và kiểm tra kỹ thông số kỹ thuật trước khi mua. Một vài nghìn đồng tiết kiệm được cho linh kiện có thể khiến bạn phải trả giá bằng cả một dự án thất bại. Đầu tư vào linh kiện chất lượng sẽ giúp bạn có một sản phẩm đáng tin cậy và hoạt động ổn định.
Sự Kiên Nhẫn Và Học Hỏi Liên Tục
Lắp ráp mạch điện tử, đặc biệt là khi tự mạch tự lắp, đòi hỏi sự kiên nhẫn và tỉ mỉ. Đừng nản lòng nếu mạch không hoạt động ngay lần đầu tiên. Gỡ lỗi là một phần không thể thiếu của quá trình học hỏi.
Hãy coi mỗi thất bại là một cơ hội để học hỏi và cải thiện. Luôn cập nhật kiến thức, tìm hiểu các công nghệ mới và chia sẻ kinh nghiệm với cộng đồng. Tinh thần học hỏi liên tục sẽ giúp bạn tiến bộ không ngừng trong lĩnh vực điện tử.
Mạch Tạo Tiếng Chuông Cửa Tự Lắp Ráp với NE555 là một dự án điện tử cơ bản nhưng vô cùng bổ ích, là bước khởi đầu hoàn hảo cho những ai đam mê khám phá thế giới điện tử. Việc tự tay xây dựng và hoàn thiện mạch tự lắp này không chỉ giúp củng cố kiến thức về nguyên lý hoạt động của IC NE555 và các linh kiện cơ bản, mà còn rèn luyện kỹ năng thực hành, sự tỉ mỉ và khả năng giải quyết vấn đề. Từ việc chuẩn bị linh kiện, thực hiện các mối hàn chính xác, cho đến kiểm tra và khắc phục sự cố, mỗi bước đều mang lại trải nghiệm học hỏi quý giá. Đừng ngần ngại thử sức với dự án này để tạo ra một sản phẩm độc đáo và hữu ích cho ngôi nhà của bạn, đồng thời mở cánh cửa đến với những khám phá điện tử phức tạp hơn trong tương lai.
